摘要

这篇博客将以两个入门实例，帮助初学者掌握在树莓派上进行C/C++程序开发以及快速入门在64位树莓派上运行OpenCV深度学习模型。

说明

本文只是对于在树莓派上的OpenCV C++两个入门实例的复现，不涉及具体代码的解读

参考文档：OpenCV C++ examples on Raspberry Pi - Q-engineering

实验环境

• 开发板选用树莓派4B 8GB，搭载附赠的摄像头，用的是64GB的SD卡：

• 系统选用官方最新的64位系统带桌面款，已经进行了基本的环境配置：

实例一：OpenCV Camera Example

1.首先我们建立一个文件夹software，用以保存以后所有的实例和项目/软件：

 2.我们在software文件夹中建立我们第一个实例的文件夹Camera：

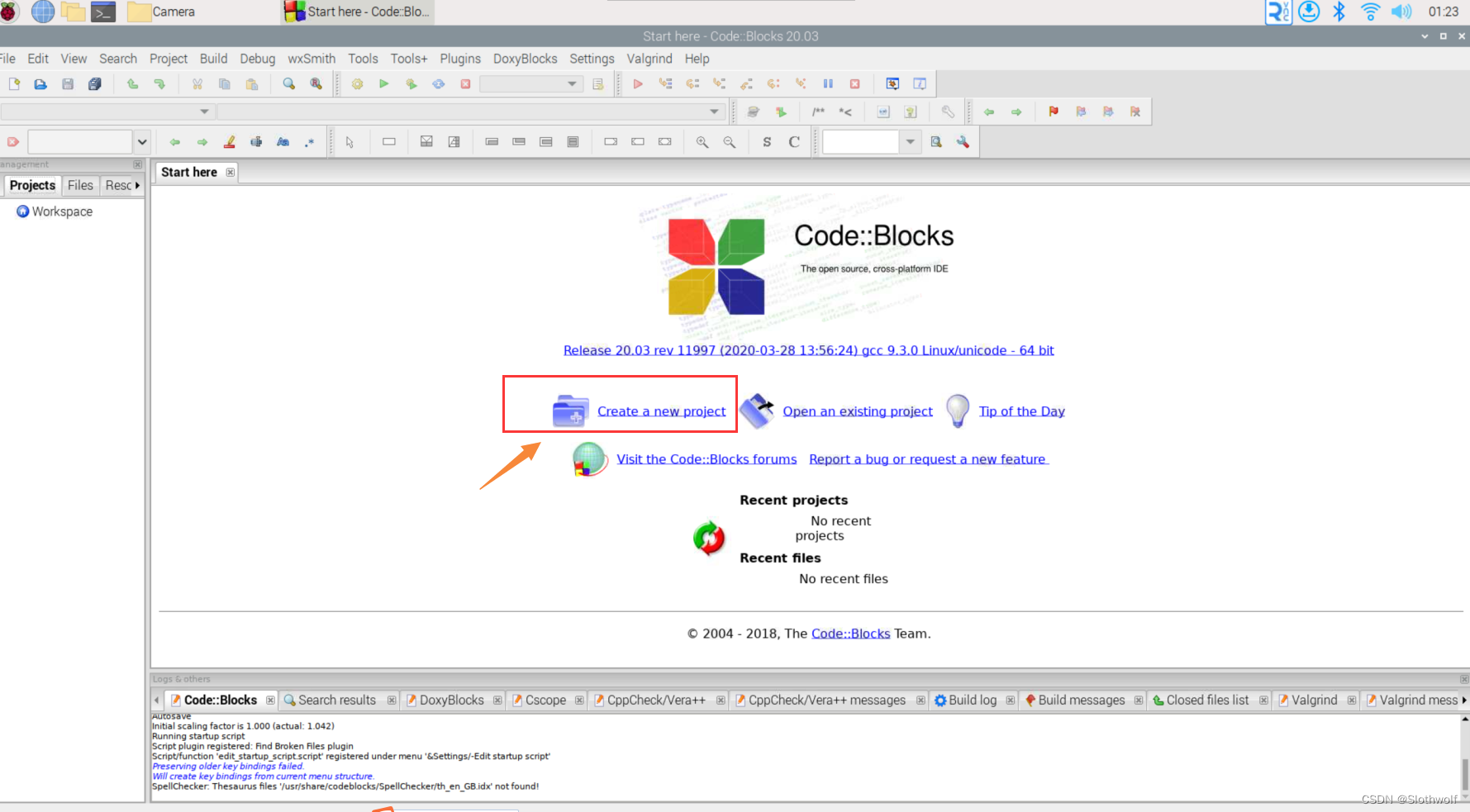

 3.打开Code::Blocks进行简单的配置后，新建工程：

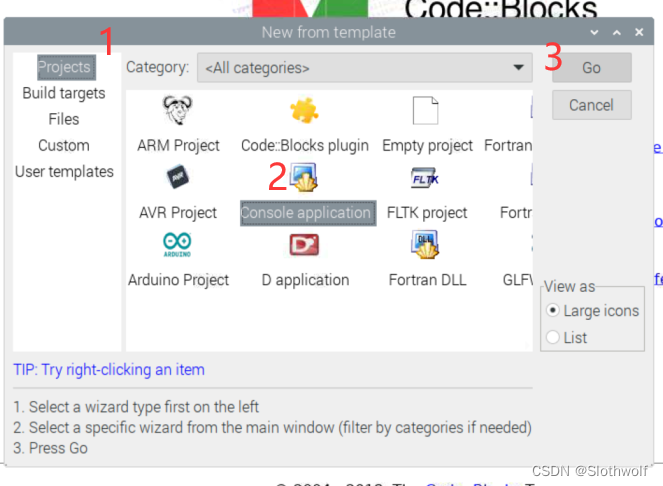

 4.Code::Blocks支持开发多种类型的工程，我们这里选择开发一个控制台应用：

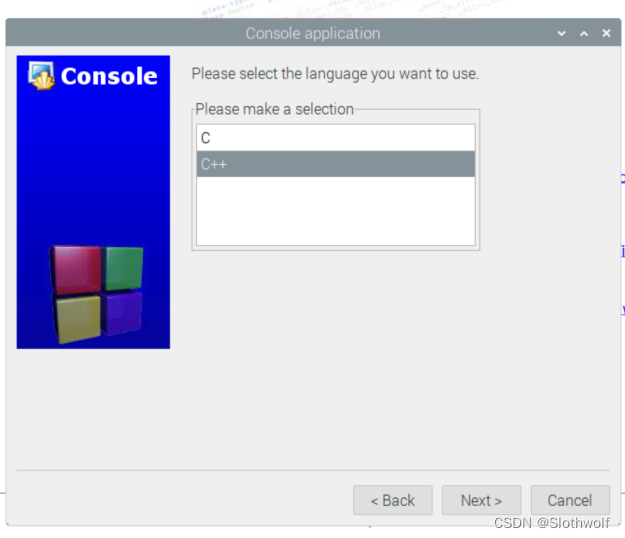

5.下一步是选择C语言还是C++，OpenCV是C++，所以我们选择C++。

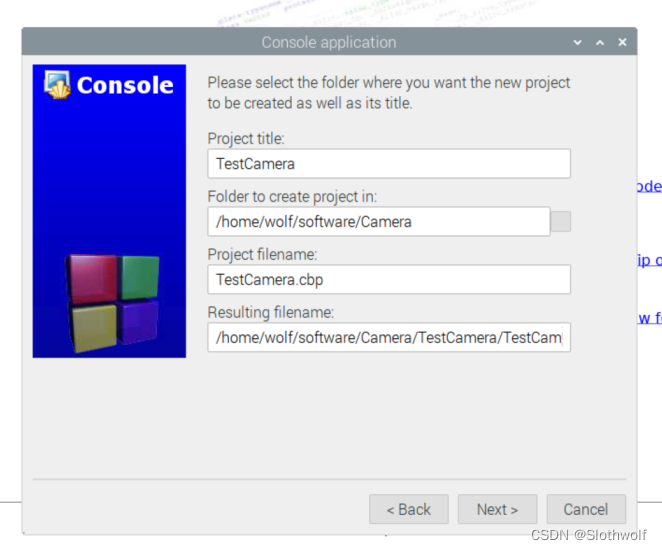

 6.工程名我们叫TestCamera，路径选择刚刚创建的文件夹：

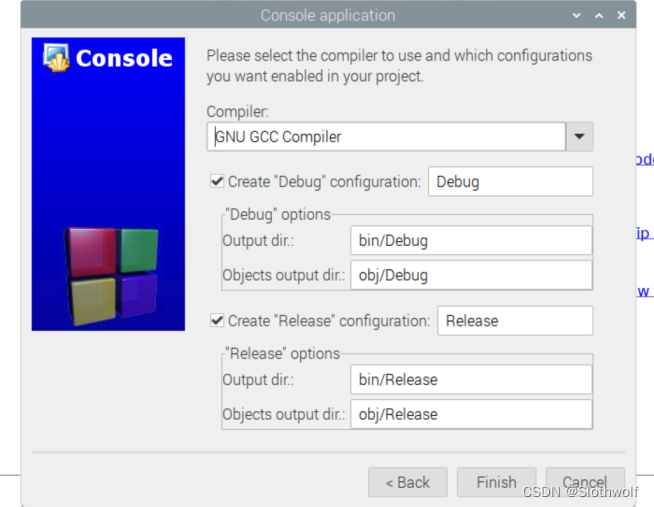

7.下一步是一些配置，我们先保持默认：

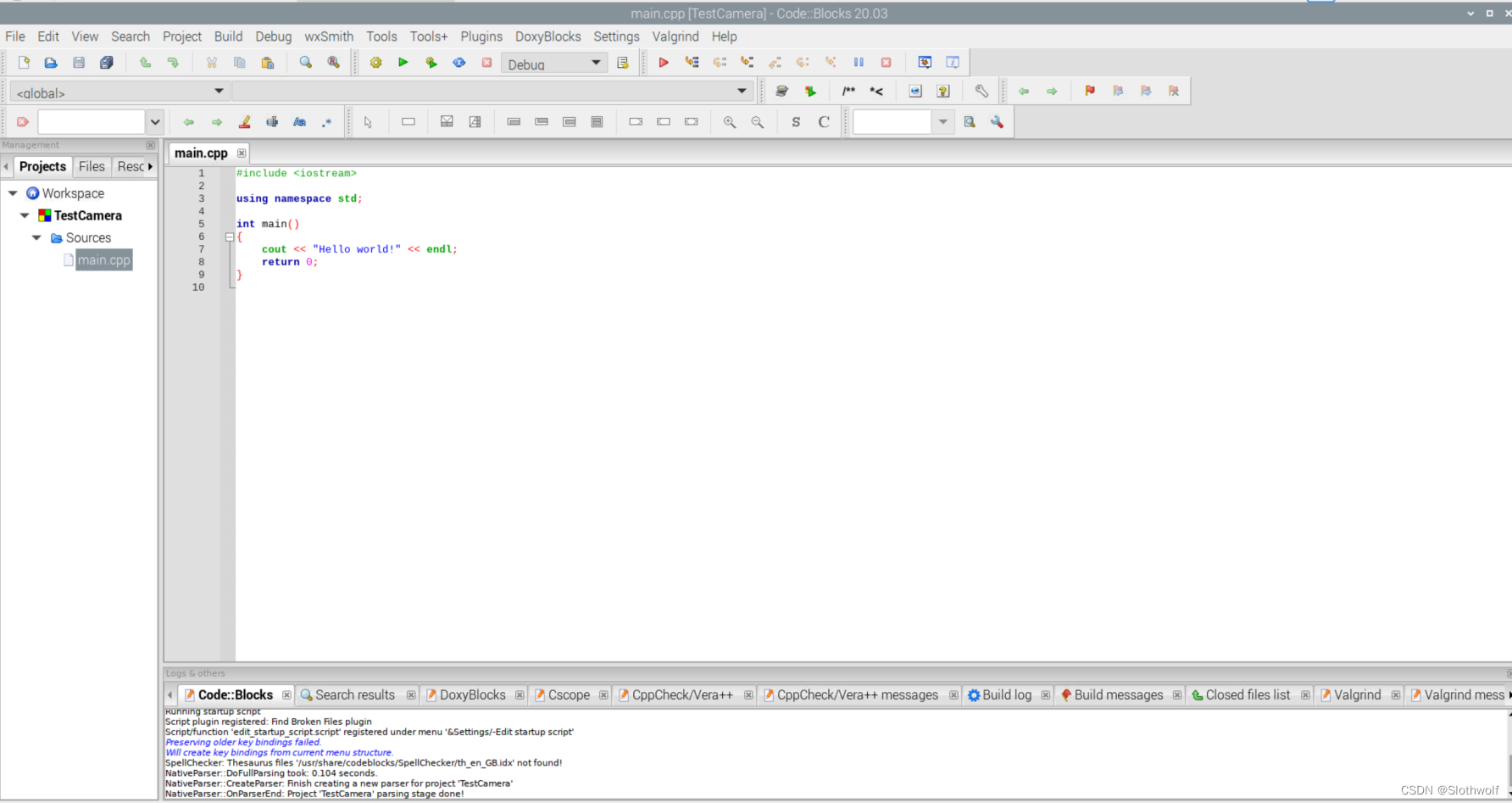

 8.点击Finish，我们的第一个项目就创建好了，可以看到，Code::Blocks默认带有一个HelloWorld程序，整个IDE的布局跟Visual Studio很像，有一个位于中间的调试/发布（Debug/Release）下拉选择框，以及在工具栏上的一些构建、运行、调试按钮。菜单结构也大体相同。

 9.我们从GitHub上下载测试源码：GitHub - Qengineering/OpenCV-Livecam-Raspberry-Pi: A live camera C++ example on a Raspberry Pi in OpenCV

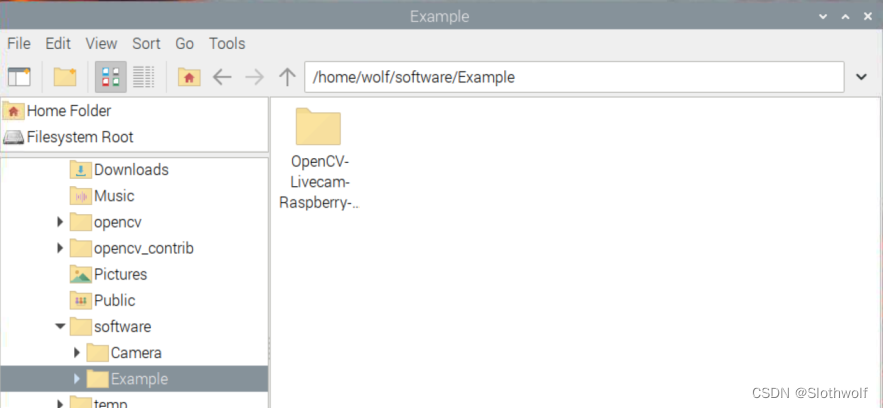

 然后放到/software/Example文件夹中

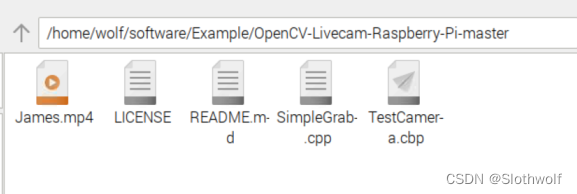

 这里面的LICENSE和README可以不管，把剩下的文件都复制到Camera/TestCamera目录下，原来的main.cpp也可以删了。

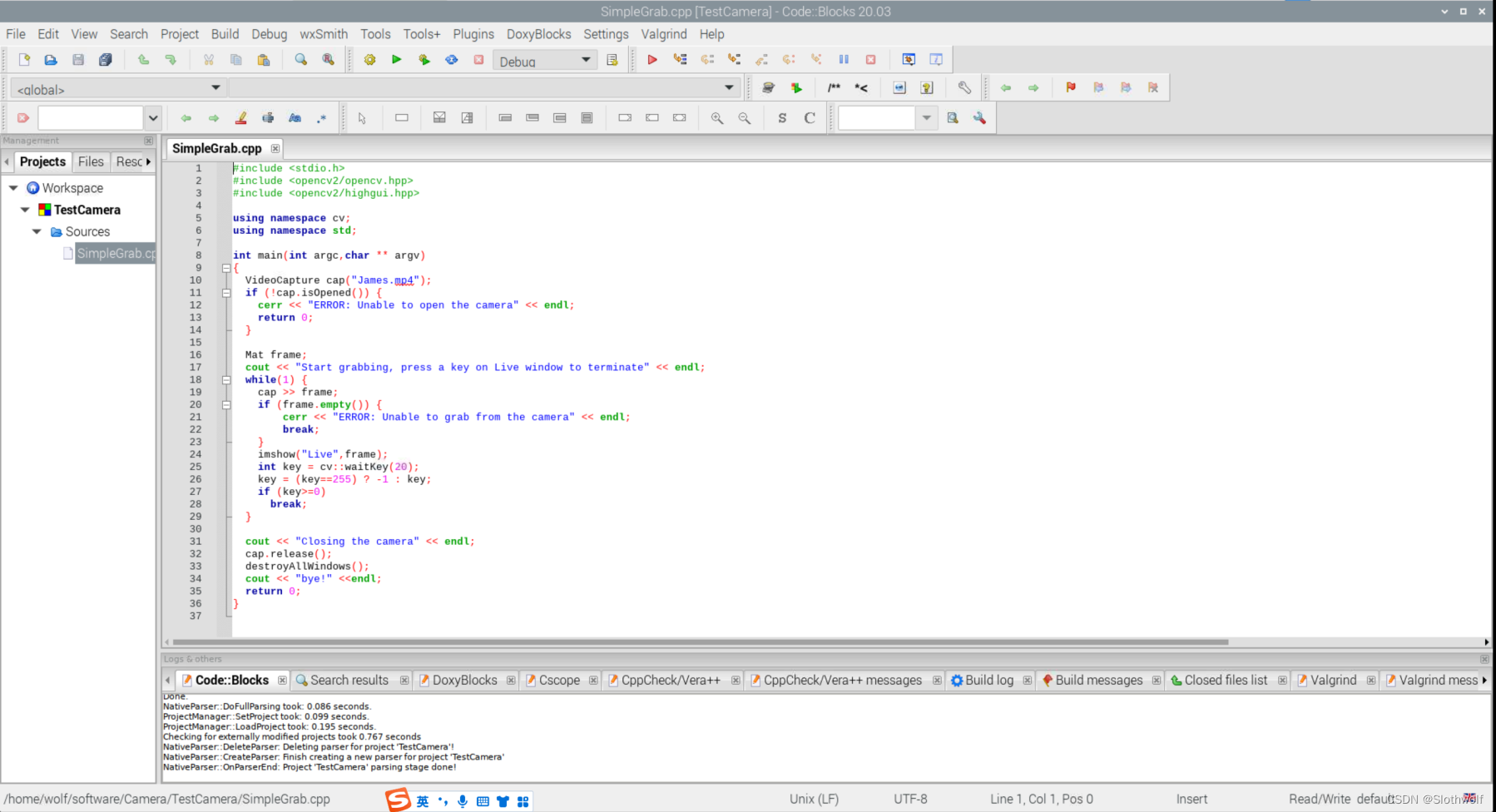

10.重载项目后，界面大概是这样的：

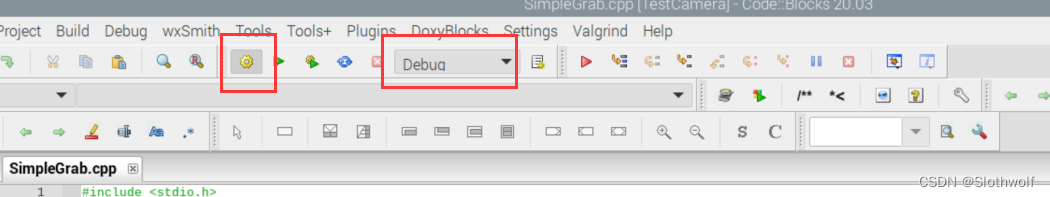

 11.在Debug模式下，点击"Build"：

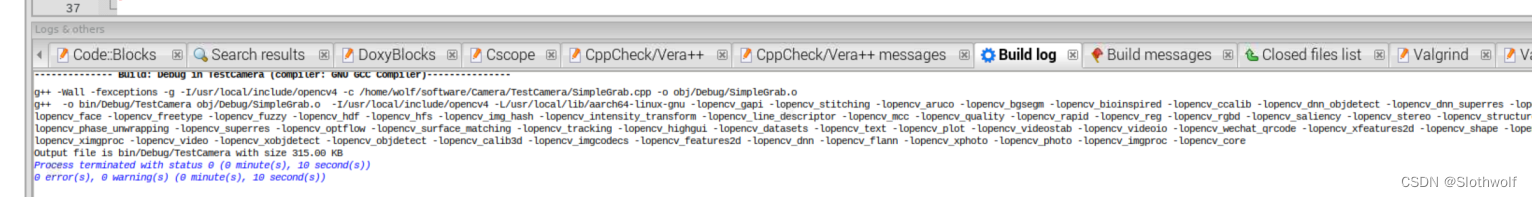

 控制台中显示0 error(s),0 warning(s)：

 12.在Debug模式下，点击"Run"：

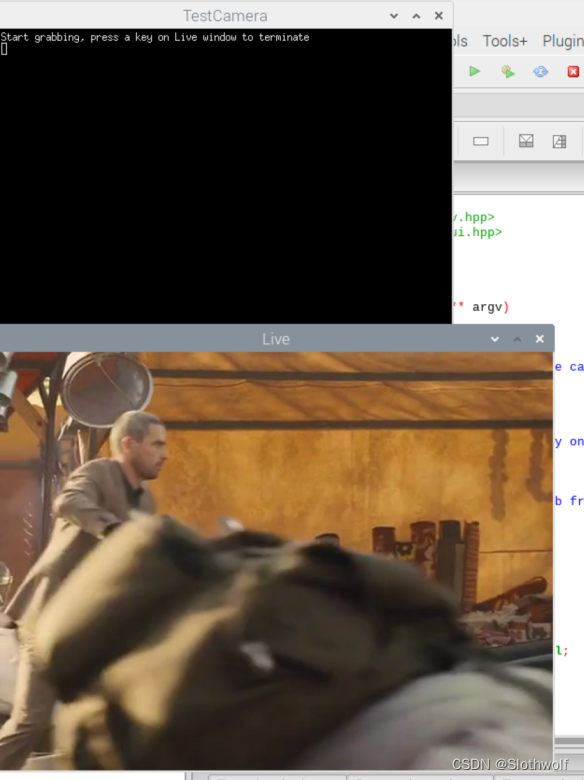

 然后，一段视频就会被播放：

 至此，第一个案例执行完毕，我们在第一个案例中，学习了如何使用Code::Blocks，包括新建工程、引入文件，编译和执行。

实例二：Deep learning code example

对于第二个实例，我们选用ncnn，这个兼具轻量级和高速的框架由中国互联网巨头——腾讯构建，我们首先要安装ncnn框架，可以参考我的另一篇博客：

在64位树莓派上安装ncnn深度学习框架_Slothwolf的博客-CSDN博客

仅作为示例，我们将构建一个MobileNet-YOLO网络。原始的YOLO网络可以检测1000种不同的物体。通过用MobileNet替换前端，只剩下20个要检测的类别。这将大幅增加计算速度。MobileNet-YOLO仍然使用YOLO后端进行位置确定。

我们开始下载深度学习网络和相关代码。从GitHub获取文件有很多方法，通常，我们使用以下步骤。其中，MyDir是您想要运行此示例的文件夹名称，可以使用任何名称。同时，请注意wget命令的最后一部分。在GitHub原始URL的末尾添加了后缀“/archive/master.zip”。这是在下载与之关联的zip容器中的文件时的常见做法。

mkdir MyDir
cd MyDir

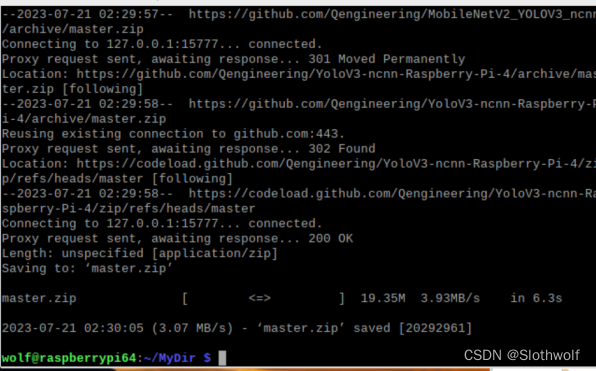

wget https://github.com/Qengineering/MobileNetV2_YOLOV3_ncnn/archive/master.zip
unzip -j master.zip

 可以清理一些不必要的文件：

rm master.zip
rm README.md

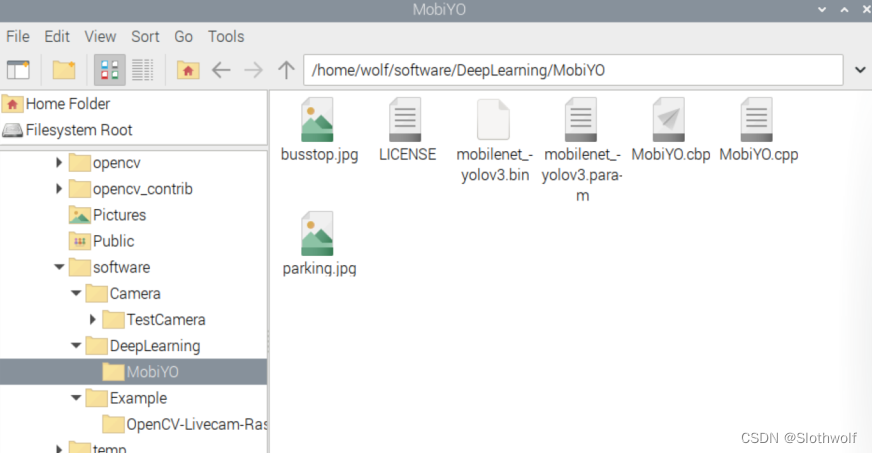

然后，我们在software目录下建立DeepLearning目录，在其中建立MobiYO目录，并将工程文件复制进去：

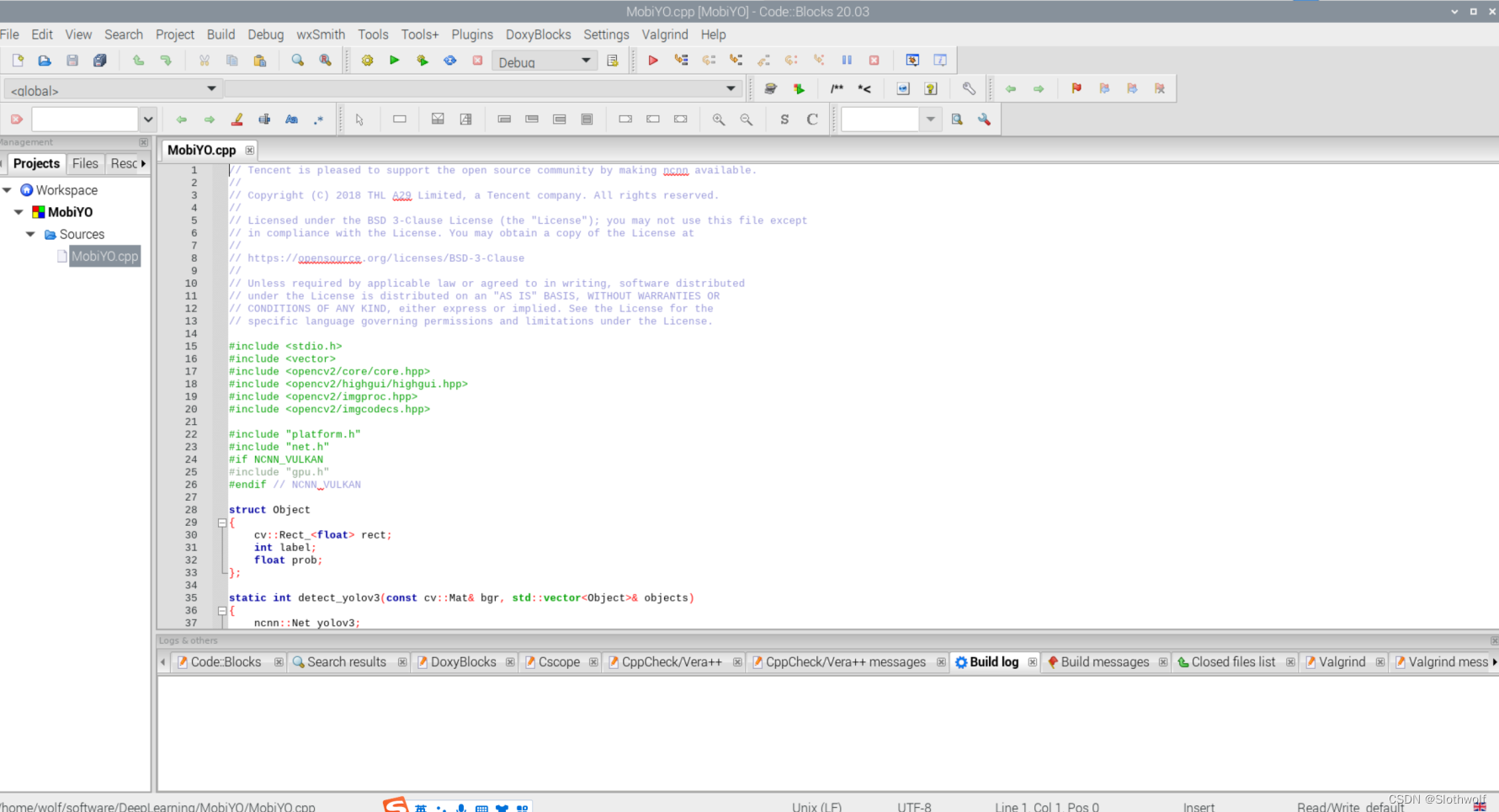

 打开Code::Blocks，加载MobiYO.cbp，载入项目：

 然后进入正式的运行：

1.将模式从Debug转为Release，因为我们想要快速得到结果，而不是调试：

 2.点击"Build and run"按钮：

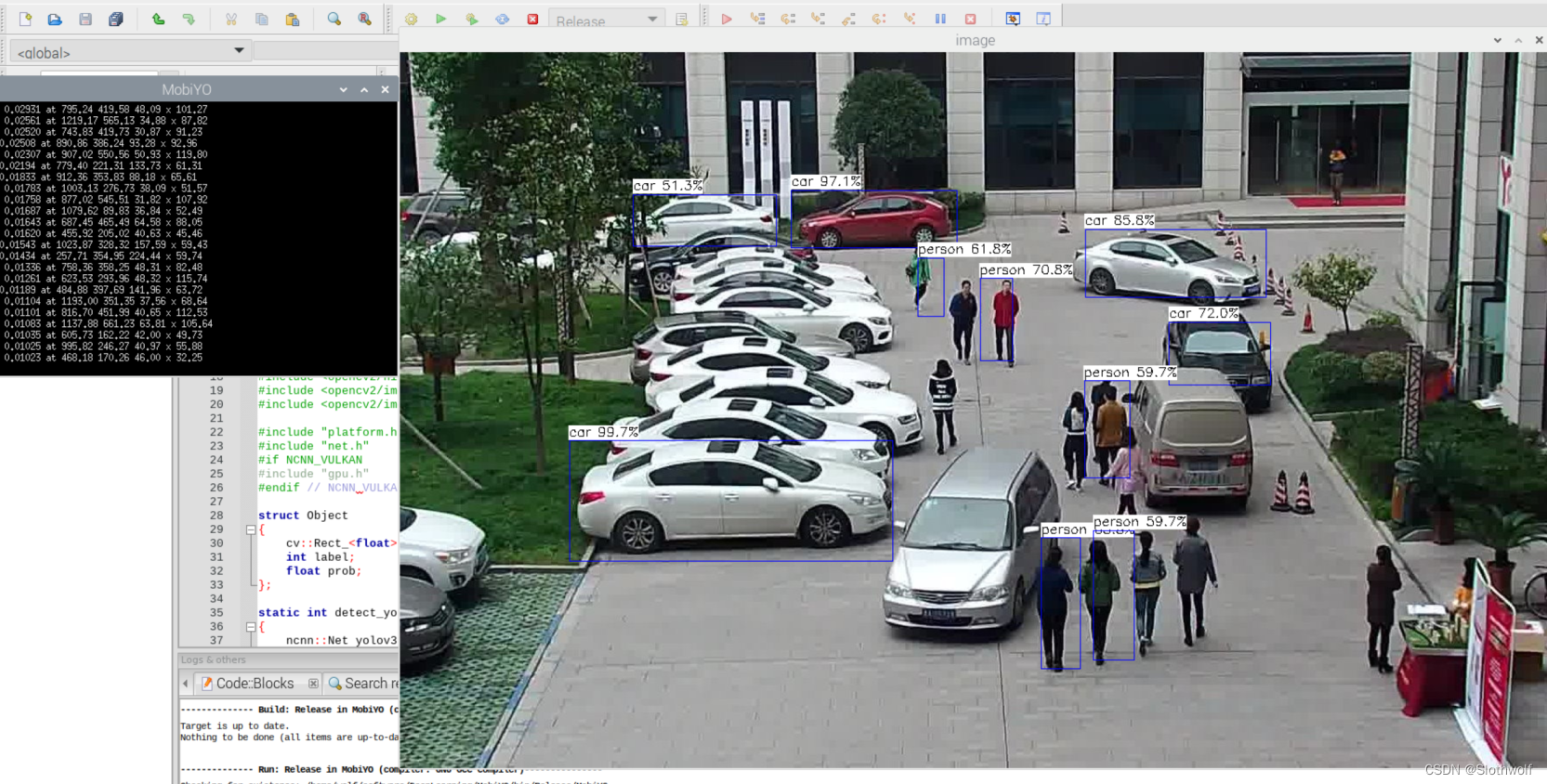

 得到结果：

在深度学习网络能够检测物体之前，必须加载所有的权重参数。这可能是一个耗时的过程。在MobiYO的情况下，加载权重参数需要82毫秒。预处理和后处理图像也需要一些时间完成。每张图片都被调整大小为网络的输入尺寸352x352，这需要约18毫秒。之后，检测到的矩形在图像中绘制，并在屏幕上显示，再次需要大约185毫秒。因此，从总执行时间620毫秒中，仅有335毫秒用于检测本身。（这些时间基于树莓派4，时钟频率为1.5 GHz）

结语

我们成功在64位树莓派上配置运行了两个OpenCV简单项目，掌握了如何使用Code::Blocks在树莓派上进行C/C++应用的开发，以及如何运行OpenCV深度学习模型。
