🎯 打光打得好，项目也就成功一半了？

在机器视觉圈里，有句老话流传甚广：

“打光打得好，项目也就成功一半了。”

在机器视觉项目里，常听到工程师吐槽：“相机选了顶配，算法调了三天，结果图像还是糊得没法用！

” 其实问题大概率出在 “打光” 上 —— 就像拍照片，光线没找对，再贵的相机也拍不出好效果。

机器视觉的 “光”，不仅是 “照亮物体”，更是 “凸显特征”：

该亮的地方要亮，该暗的地方要暗，才能让系统精准识别缺陷。

今天就拆解 5 种工业场景里的 “万能光源”，告诉你不同需求该怎么选。

💥 1. 环形光源：机器视觉的 “瑞士军刀”，新手首选

如果说有哪种光源能应对 80% 的基础检测场景，那一定是环形光源。它长得像 “甜甜圈”，相机从中间的圆孔穿过拍摄，光线从 360° 环绕照射物体，最大的优势是 “均匀控影”—— 能把物体表面的阴影压缩到最小，避免局部暗区导致的误判。

它的核心秘密在 “角度可调”：
✅ 高角度环形光（光线接近垂直照射）：像正午的太阳，适合检测平坦表面的 “显性缺陷”，比如塑料件的表面划痕、金属铭牌的刻印缺失，光线垂直打在平面上，缺陷会形成清晰的明暗对比；

✅ 低角度环形光（光线贴近物体表面）：类似清晨的斜射光，能把 “隐性凹凸” 放大，比如薄膜表面的微小鼓包、纸张的纤维断裂，这些用肉眼难辨的细节，会被低角度光线拉出明显阴影，轻松被系统捕捉。

✅ 更灵活的是 “组合用法”：把 3-4 个不同角度的环形光拼在一起，通过分时控制亮灭，能模拟出 “穹顶光” 的效果。比如检测手机外壳的弧形表面，单光源容易有反光死角，组合光源能从多个角度补光，让凹坑、掉漆等缺陷无所遁形。

💡选型口诀：平坦表面找高角，细微凹凸用低角，曲面检测多组合，新手入门不踩坑。

💥 2. 条形光源：长尺寸物体的 “专属补光师”

遇到长条形、大尺寸的检测对象（比如 2 米长的电路板、整卷的薄膜），环形光源就 “力不从心” 了 —— 要么覆盖范围不够，要么中间亮、两边暗。这时候，条形光源就是最佳选择，它像 “可拼接的日光灯管”，长度能定制（最长能到 3 米），还能自由组合安装角度。

它的核心优势是 “灵活控场”：
✅ 检测长方形电路板时，把两个条形光源分别架在板的两侧，光线呈 45° 斜射，能把板上的元件引脚、焊盘缺陷照得清清楚楚，还不会因为光源过大造成浪费；

✅ 检测整卷布料的瑕疵时，用 4 个条形光源拼成 “矩形光框”，布料从中间穿过，光线均匀覆盖整个幅面，无论是断线、污渍还是织疵，都能在图像上形成清晰特征。

✅ 更实用的是 “角度适配”：条形光源的支架能 360° 旋转，比如检测金属型材的侧面焊缝，只需把光源调至与焊缝平行的角度，就能避免反光，凸显焊缝的裂纹或虚焊。

💡 选型口诀：长件宽件用条形，两侧斜射补光匀，角度可调无死角，大尺寸检测不发愁。

💥 3. 同轴光源：高反光物体的 “照妖镜”

检测芯片、抛光金属、玻璃这类 “反光大户” 时，普通光源很容易拍出 “一片白茫茫”—— 光线被镜面反射回相机，缺陷完全被掩盖。这时候，同轴光源就能 “破局”，它的原理像电视台的提词器，光线通过半透半反棱镜，与相机镜头 “同轴” 垂直照射物体，专门解决 “反光干扰”。

✅ 它的核心逻辑是 “反差显缺陷”：

✅ 对于平整的镜面（比如芯片表面），垂直照射的光线会原路返回相机，图像背景呈明亮的白色；如果表面有划痕、脏污，这些地方会把光线散射到其他方向，无法返回相机，于是在亮背景上形成 “黑色缺陷点”，对比极其明显；

✅ 检测玻璃盖板的边缘崩缺时，同轴光垂直打在玻璃上，完好的边缘会形成整齐的亮线，而崩缺处会出现 “暗缺口”，系统一眼就能识别。
现在很多同轴光源还加了 “棱镜阵列”，能让光线覆盖范围更均匀，即使是大尺寸的玻璃基板，也能避免边缘亮度衰减。

💡选型口诀：镜面金属玻璃件，同轴光源来相见，垂直打光反差大，反光缺陷全现形。

💥 4. 面光源：大平面与轮廓检测的 “全能选手”

✅面光源分两种：“中孔面光” 和 “背光源”，前者擅长照亮大平面，后者专攻轮廓检测，堪称 “一源两用” 的全能款。

✅中孔面光：长得像 “带圆孔的发光板”，相机从圆孔中拍摄，光线能均匀覆盖 0.5-1 米的大视野。比如检测汽车仪表盘的错漏装 —— 仪表盘上有几十个按钮、指示灯，中孔面光能把整个盘面照得亮度一致，不会因为某个角落暗而漏检 “少装的按钮”；在新能源电池的电芯检测中，它也能覆盖整个电芯表面，凸显极耳的变形、污渍。

✅背光源：把光源放在物体下方，从下往上照射，原理像 “皮影戏”—— 物体在图像上会呈现黑色剪影，只凸显轮廓，不关注表面细节。比如测量螺丝的长度、直径，背光源能让螺丝的边缘形成清晰的黑白分界线，测量精度比普通光源高 30%；检测瓶盖的缺口时，背光源能把缺口处的 “透光区” 变成亮线，与黑色的瓶盖形成强烈对比，不会漏过任何细微缺口。

💡选型口诀：大面检测中孔光，均匀照亮无暗区；尺寸轮廓背光源，剪影显形精度高。

💥 5. 碗状光源：曲面与凹凸物体的 “终极解决方案”

✅遇到球体（比如轴承滚珠）、弧形件（比如手机中框）这类 “多曲面物体”，普通光源很容易出现 “一面亮、一面暗” 的问题 —— 曲面的不同部位反光角度不同，导致部分区域过曝、部分区域欠曝。这时候**，碗状光源（也叫穹顶光）**就是 “终极武器”。

✅它的设计很巧妙：光源藏在 “碗形外壳” 的底部，光线先在碗内壁经过无数次漫反射，形成 “无方向的均匀光云”，再笼罩住物体。这种光线没有明显的照射角度，能 “抚平” 曲面的反光差异 —— 比如检测轴承滚珠的表面划痕，碗状光能让滚珠的整个球面亮度一致，划痕会形成均匀的暗线，不会因为球面弧度导致 “有的划痕看得见、有的看不见”；检测可乐罐顶部的拉环缺陷时，它也能消除拉环的反光死角，凸显凹陷、变形。

✅现在很多碗状光源还能调节 “光强分区”，针对曲面的不同部位微调亮度，进一步提升均匀性。

💡选型口诀：球体曲面凹凸件，碗状光源来镇场，漫反射光无死角，复杂外形也清晰。

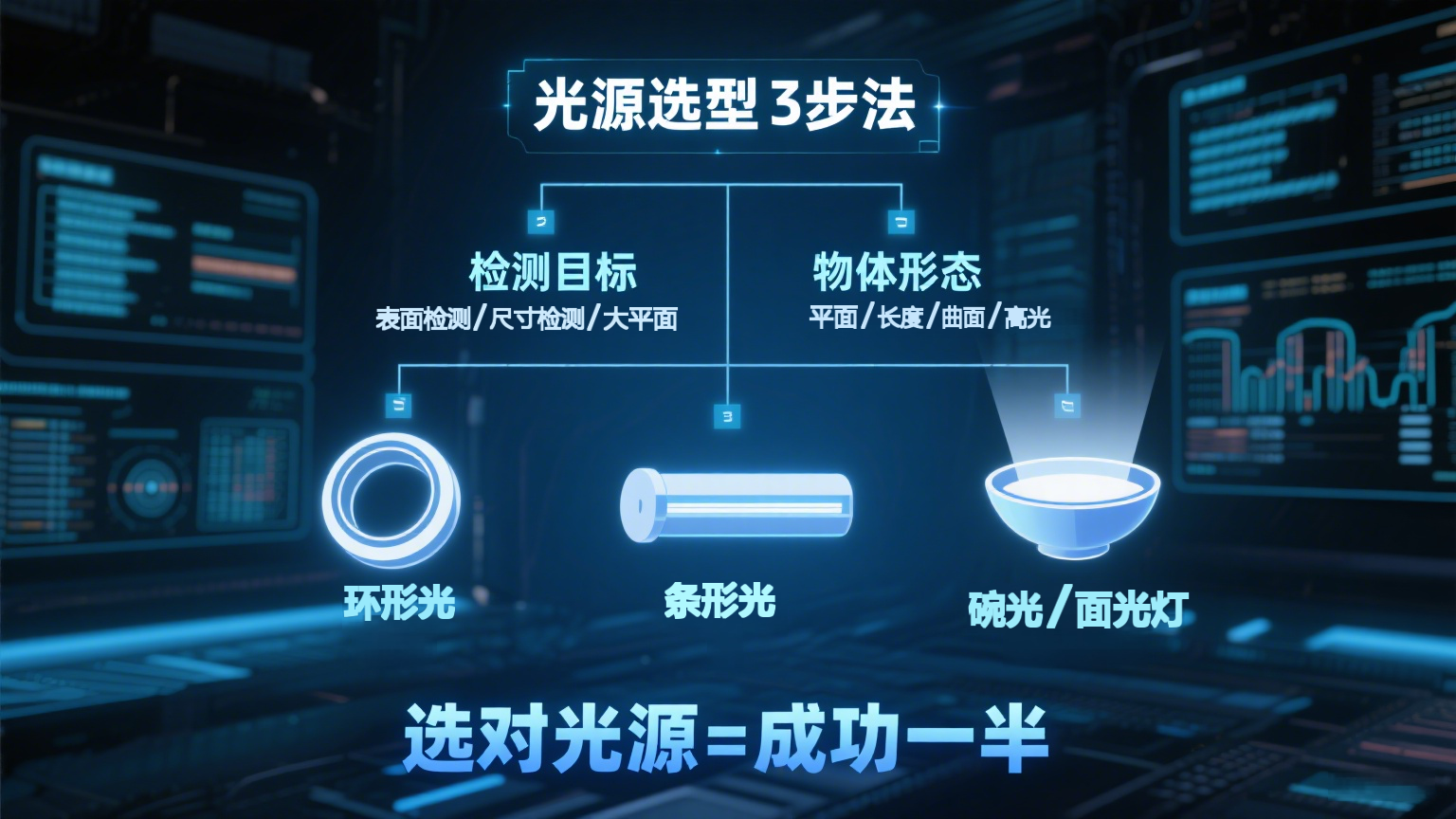

🎯 总结：选光源不用 “试错”，记住这 3 步

✅1. 先看 “检测目标”：是看表面缺陷（选环形、同轴、碗状光），还是看尺寸轮廓（选背光源），或是看大平面错漏装（选中孔面光）；

✅2. 再看 “物体形态”：平坦件用环形光，长尺寸用条形光，曲面 / 球体用碗状光，高反光用同轴光；

✅3. 最后 “灵活适配”：如果场景特殊（比如超小尺寸、超宽幅），直接联系光源厂家做 “定制打光测试”—— 很多厂家会提供 3-5 种光源样品，帮你找到最优方案。

其实机器视觉打光的核心不是 “选贵的”，而是 “选对的”—— 哪怕是基础款光源，只要匹配场景需求，也能拍出精准的图像；反之，再贵的光源用错场景，也会让检测功亏一篑。
