一、ResNet 残差网络概述

1. 什么是 ResNet

ResNet（Residual Neural Network，残差神经网络）是由何恺明等人在 2015 年提出的一种深度卷积神经网络架构。该模型在当年 ImageNet 竞赛中一举夺得分类任务第一名和目标检测第一名，同时在 COCO 数据集上也斩获目标检测和图像分割的双料冠军。

ResNet 的核心创新在于引入了**残差块（Residual Block）**结构，通过"跳跃连接"的方式有效缓解了深层网络训练中的梯度消失问题，使得网络层数可以突破传统瓶颈，达到前所未有的深度。

2. 传统卷积神经网络存在的问题

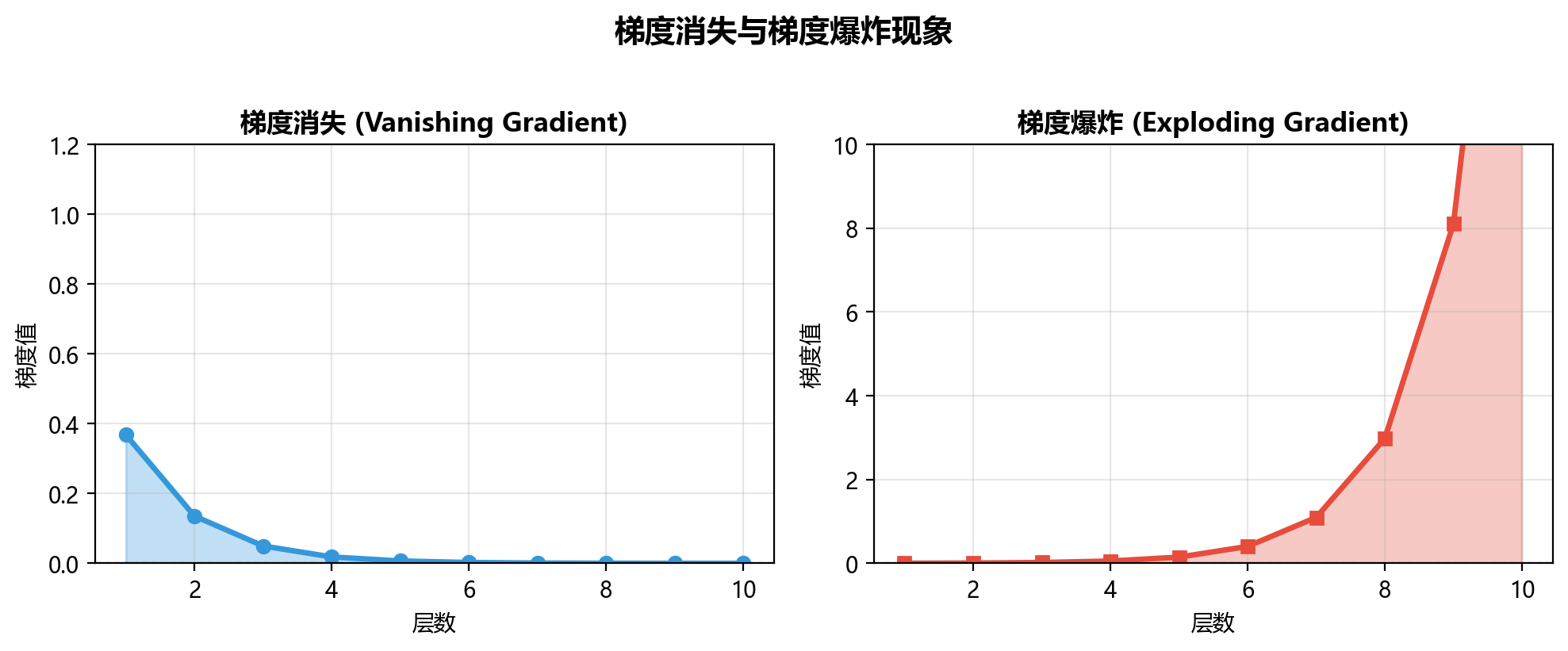

1）梯度消失与梯度爆炸

当网络层数不断增加时，梯度在反向传播过程中会逐渐衰减或放大，导致训练极度困难。这源于反向传播中的链式求导法则——梯度在逐层传递时不断乘以权重，若权重小于 1 则梯度指数级衰减，若大于 1 则指数级爆炸。

• 梯度消失（Vanishing Gradient）：梯度值趋近于零，浅层网络参数几乎无法更新。常见于使用 Sigmoid 或 Tanh 等饱和激活函数的深层网络中，这些函数在输入较大或较小时导数接近于零。

• 梯度爆炸（Exploding Gradient）：梯度值急剧增大，导致参数更新幅度过大，模型难以收敛甚至发散。常见于深层网络中梯度连续相乘导致数值爆炸。

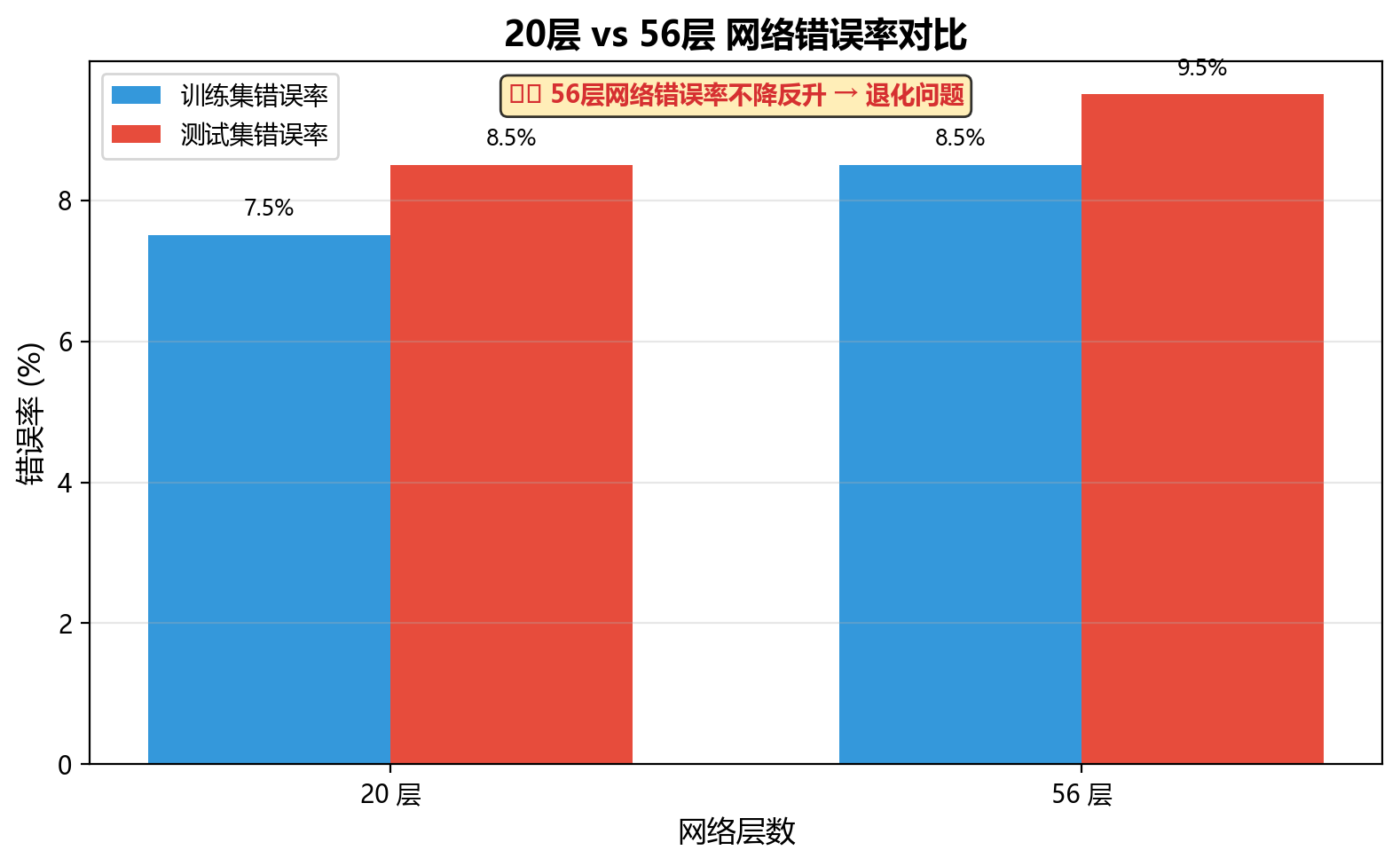

退化现象：如下图所示，56 层网络的错误率反而高于 20 层网络，说明单纯的层数堆叠并不能带来性能提升。

2）训练困难

受限于梯度消失和梯度爆炸，传统 CNN 在训练深层网络时很难收敛。网络性能往往在达到一定深度后停滞不前甚至下降，这与直观的"越深越好"相悖。

3）特征表达能力受限

传统 CNN 的局部感受野限制了其对全局信息的捕捉能力。单纯的卷积操作难以充分利用图像中的上下文语义信息，导致高层特征的表达不够充分。

4）计算负担重

随着层数加深，模型的参数量和计算量急剧增加，对硬件资源提出了更高要求，训练和推理成本大幅上升。

3. ResNet 的解决方案

1）缓解梯度问题 —— 批归一化（BN 层）

ResNet 在每个卷积层后引入批归一化（Batch Normalization），对小批量数据的每个特征维度进行归一化（均值趋近 0，方差趋近 1），使得激活函数前的输入分布更加稳定，有效缓解了梯度消失和梯度爆炸。

BN 层核心步骤：

• 均值和方差计算：对每个小批量数据，计算各特征维度的均值和方差。
• 归一化与缩放：利用均值和方差对数据进行归一化，再通过可学习的缩放和平移参数恢复模型的表达能力。

2）解决退化问题 —— 残差结构（Skip Connection）

ResNet 通过**跳跃连接（Shortcut Connection）**让某些层跳过下一层的连接，直接与更深层相连，弱化了层与层之间的强依赖关系。这种结构使得网络在加深时仍能保持甚至提升性能。

4. 残差结构详解

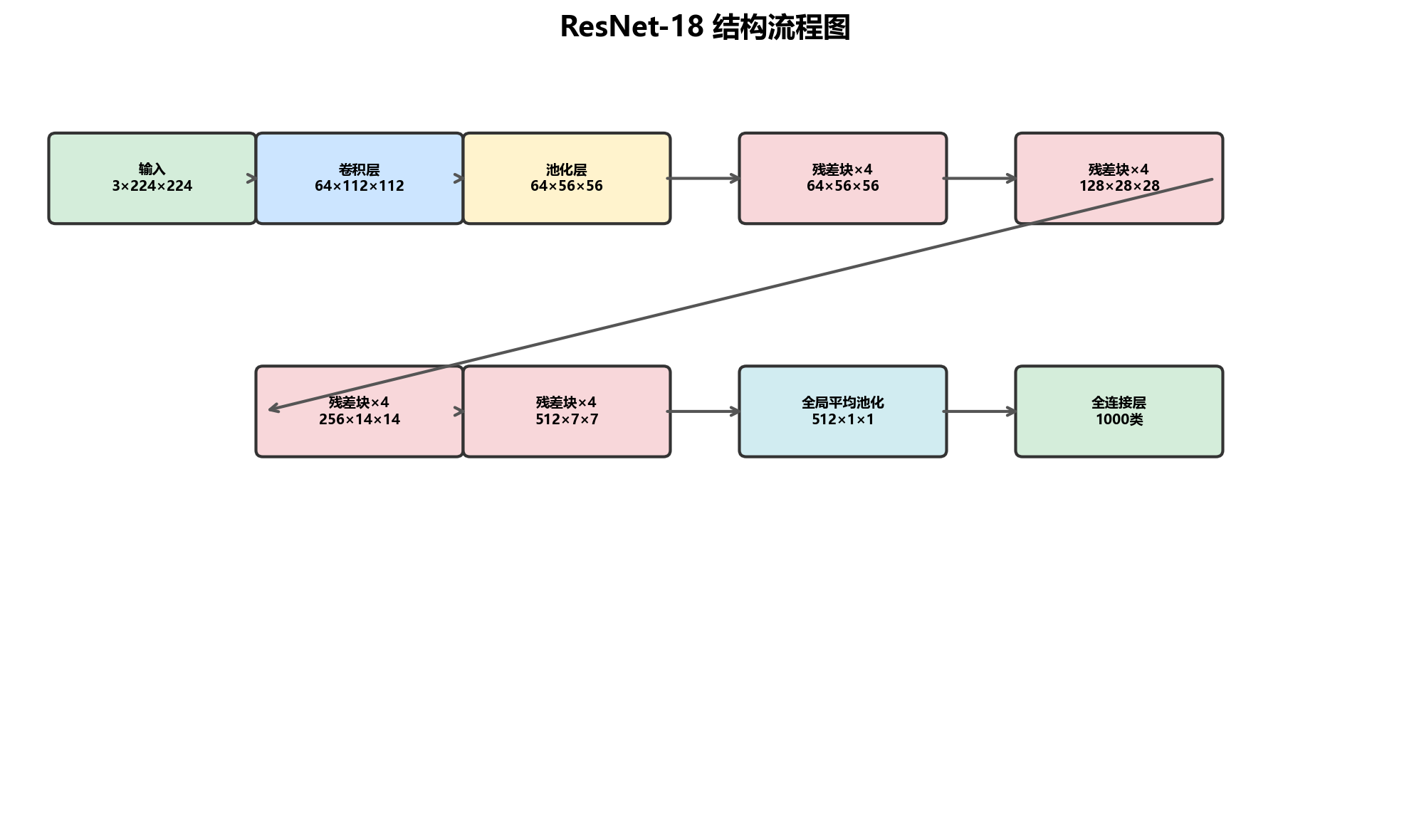

以 ResNet-18 为例

输入图像尺寸为 3 × 224 × 224，处理流程如下：

1. 第一层卷积：卷积核大小 7×7，共 64 个，步长 2，填充 3，输出 64 × 112 × 112。
2. 最大池化：池化窗口 3×3，步长 2，填充 1，输出 64 × 56 × 56。
3. 残差块处理：特征图不仅传入下一层卷积，同时通过跳跃连接复制一份直接传递到更深层，与经过两层卷积处理后的特征图逐元素相加，得到新的特征图。
4. 重复上述操作：经过多个残差块堆叠。
5. 全局平均池化：对每张特征图求平均值，输出单个数值。
6. 全连接层：输出 1000 个类别的预测结果。

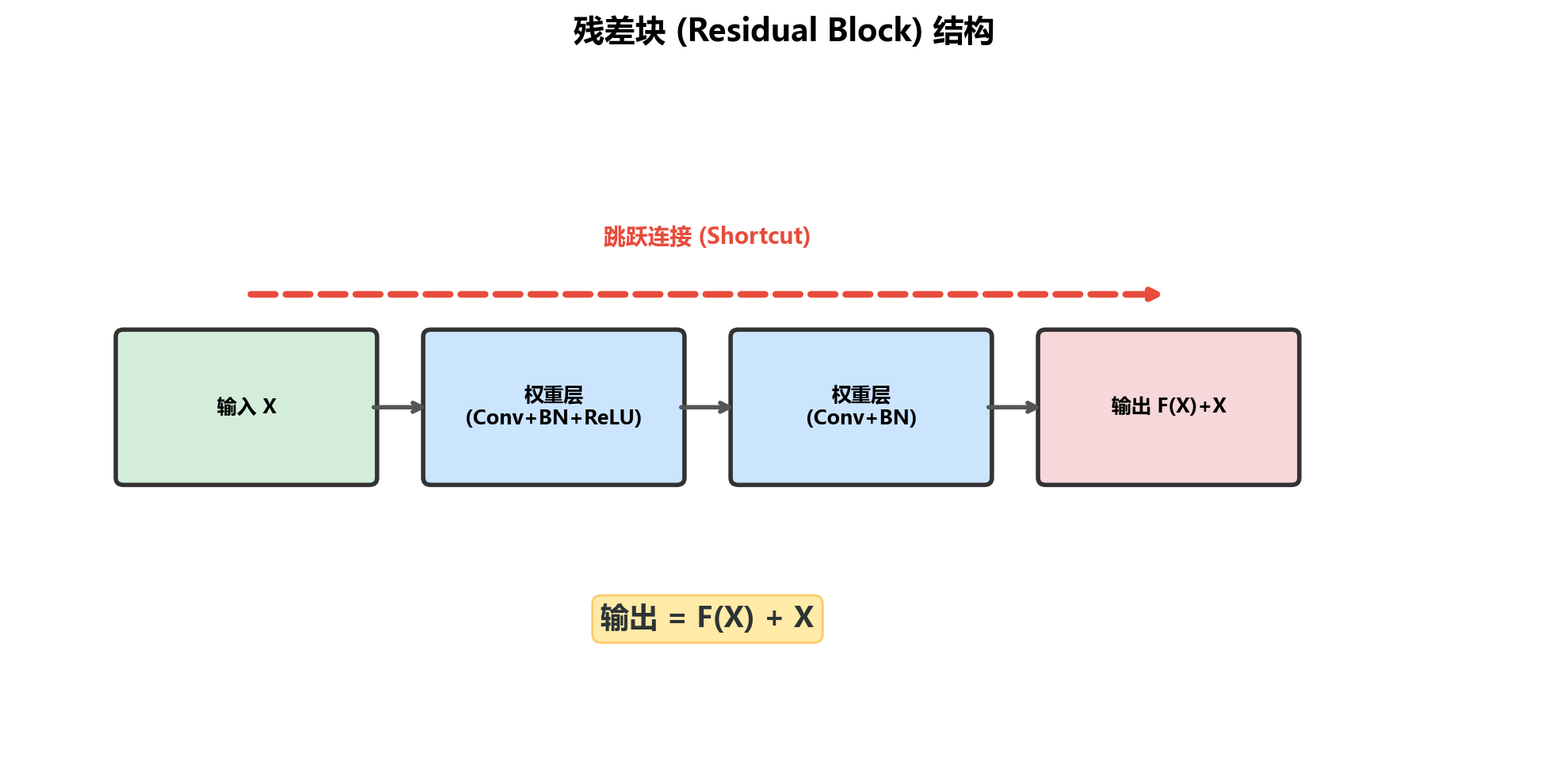

残差结构的核心公式：输出 = F(X) + X，其中 X 为输入特征图，F(X) 为经过卷积层处理后的特征图。注意 F(X) 和 X 的形状必须相同，相加即为对应位置元素数值相加。

1）跳跃连接的优势

通过隔层相加，信息可以从浅层直接传递到深层，不受梯度消失影响。这使得网络优化更加容易，模型能够有效学习到"残差"信息（即输出与输入之间的差异），从而更精细地捕捉数据中的细微变化。

跳跃连接实现了信息直达，消除了深层网络中信息的丢失和模糊化，显著提升了网络的表达能力和检测精度。

2）数值增大的处理机制

残差结构中特征图相加时，为确保通道数一致，通常会：

• 使用 1×1 卷积调整通道维度；
• 引入 BN 层对特征图数值进行归一化，限制数值范围；
• BN 层还包含可学习的缩放参数，可根据数据分布自适应调整。

这些机制共同保证了残差相加的数值稳定性，避免了因叠加导致的数值过大问题。

5. ResNet 系列结构总览

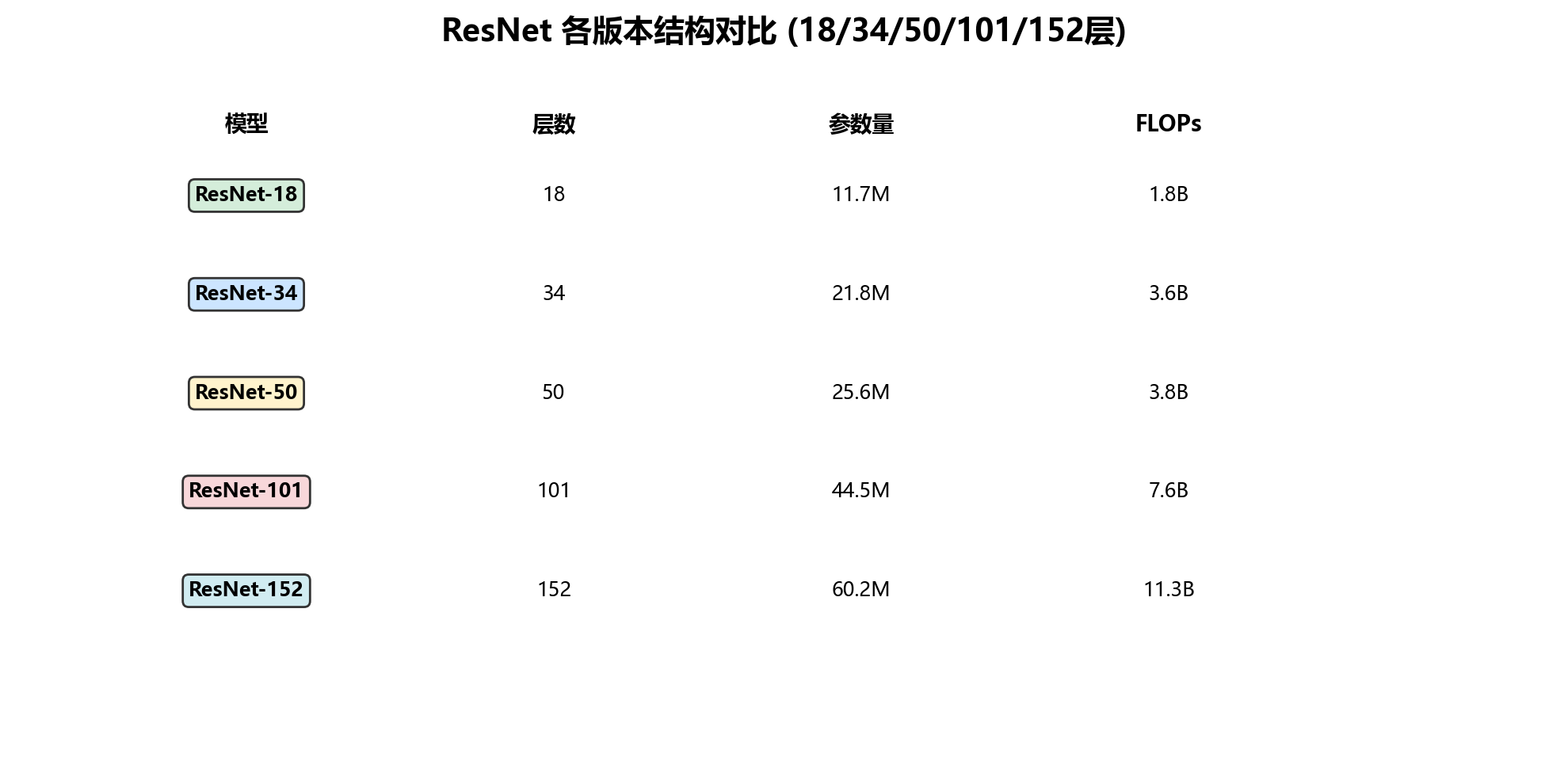

除了 ResNet-18，还有 ResNet-34、ResNet-50、ResNet-101、ResNet-152 共 5 种不同深度的变体。下图为各结构的层数配置与 FLOPs（浮点运算量）对比。

二、BN 层（批归一化）详解

1. 什么是 BN 层

批归一化（Batch Normalization，BN） 是一种广泛应用于深度神经网络的技术，通过对每一层的输入进行归一化处理，加速网络训练并提高模型的鲁棒性和泛化能力。

2. BN 层的主要作用

作用	说明
加速收敛	统一各特征的数值尺度，避免因范围差异过大导致的训练缓慢
缓解梯度问题	限制梯度的变化范围，有效减轻梯度消失和梯度爆炸
增强泛化能力	通过可学习的缩放和平移参数，自适应调整特征分布
正则化效果	一定程度上减少过拟合，可替代部分 Dropout 的作用

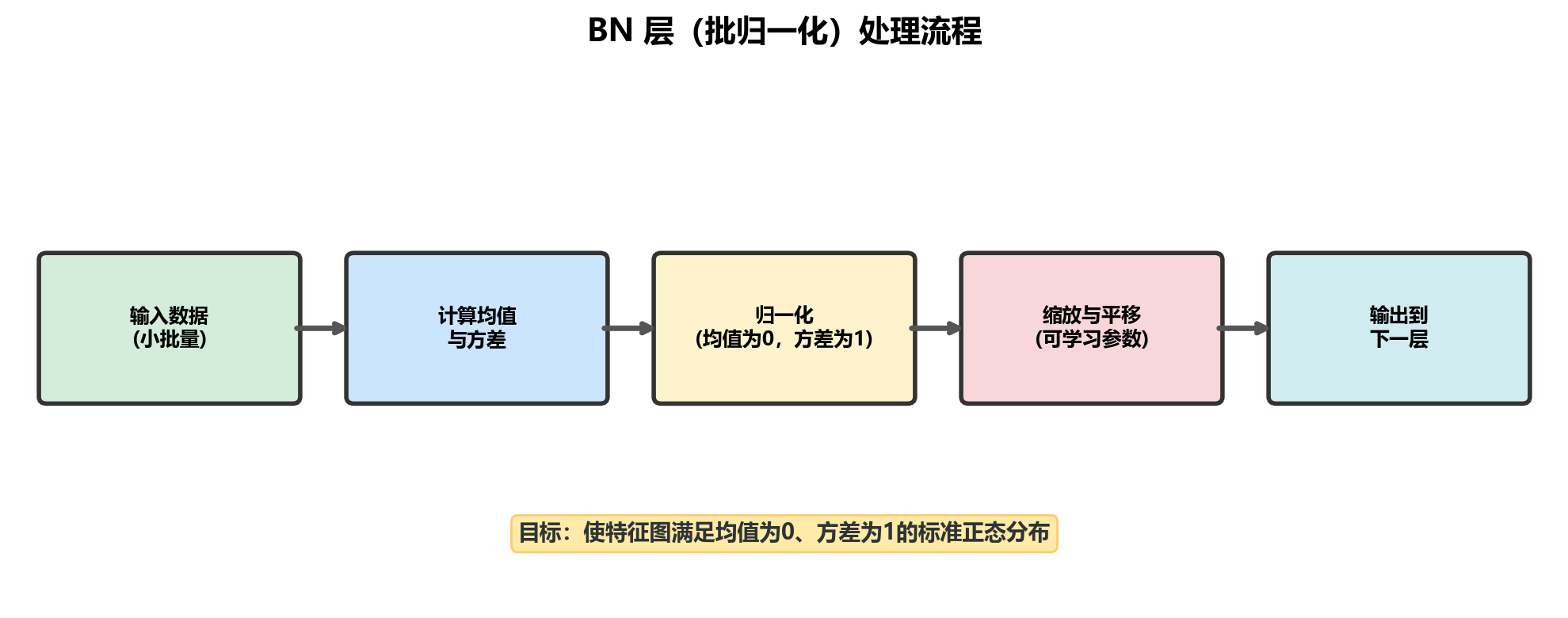

3. BN 层处理流程

每个小批量数据在传入卷积层之前，先进行归一化处理；卷积层输出的特征图再次经过 BN 层归一化，再传入下一层。如此循环往复。

归一化目标：使所有特征图的值满足均值为 0、方差为 1 的标准正态分布，从而提高模型训练效率和预测准确性，同时有效防止过拟合。
