基于启英泰伦 CI3422 Datasheet的技术解读和深度思考

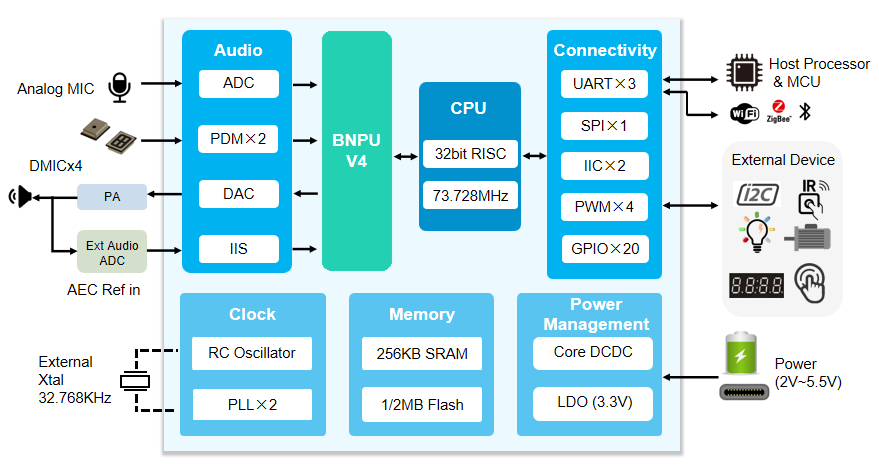

各位大咖、大拿，你们看到了吗？启英泰伦又发布新品啦，作为离线语音多年的开发者，一直头疼的是性能和功耗的互斥性，这次启英泰伦帮我解决了，可以开发一大批可穿戴产品了，接下来就和大家叨叨几点看法。下图是CI3422的一个应用图。

一、市场痛点

语音交互为什么"下不了乡、进不了遥控器"？

语音交互早已在智能音箱、手机上普及，但在海量电池供电、可穿戴设备中渗透率一直不高。核心矛盾有三个：

1. 功耗之困：待机监听是电池杀手

传统语音识别方案中，主芯片需要持续运行才能"听见"唤醒词，动辄几十甚至上百毫安的待机电流，让遥控器、门锁、玩具等两节干电池供电的产品根本无法承受——按3V/2000mAh计算，即使不做任何识别，光"听"就会在几天内耗尽电量。

2. 供电之困：电压范围窄，电池衰减即失效

干电池从3V一路放电至1.8V-2V是常态，而多数语音SoC要求稳定3.3V供电，必须外挂LDO/DCDC升压电路，既增加BOM成本又额外损耗能量。电池"虚电"阶段设备就罢工，用户体验差。

3. 集成之困：方案臃肿，小型化产品塞不下

传统架构需要"主控 + 语音芯片 + 外部存储 + 电源管理"多芯片组合，PCB面积大、外围器件多，无法进入眼镜、耳机、可穿戴这类寸土寸金的产品。此外，云端识别还存在隐私、延迟、断网不可用等固有问题，离线本地识别是刚需。

二、CI3422的解决方案

一颗芯片解决"听得起、耗得起、放得下"

启英泰伦CI3422是一颗面向电池供电及可穿戴系统的超低功耗神经网络智能语音芯片，其设计思路非常清晰：把功耗和集成度做到极致。

技术要点1：微安级VAD待机，功耗降两个数量级

CI3422最核心的杀手锏是硬件级VAD（Voice Activity Detection，声音活动检测）：

• 安静环境VAD侦测电流 < 50uA——休眠模式下仅VAD工作（VDD09=0.9V，时钟32.768KHz），典型电流仅50uA；
• 命令词识别状态电流仅1mA～5mA（高速运行49.152MHz时4.03mA，全速73.728MHz时4.61mA）；
• VAD平均检测延迟仅27ms，检测到真实语音才发中断唤醒Audio ADC和识别引擎，其余时间Audio ADC可完全休眠。

这意味着设备可以24小时"竖着耳朵"，而两节干电池足以支撑数月甚至更久的待机。Datasheet中的语音遥控器方案正是如此：CI3422在微安级电流下持续监听，仅在真实语音触发后才唤醒，避免无线主控长时间空转的能源浪费。

技术要点2：三级低功耗架构 + 动态电压频率调节（DVFS）

CI3422采用超低功耗异构架构，从系统层面榨干每一微安：

• 完整支持 LightSleep / DeepSleep / Shutdown 三级低功耗模式，实现功耗与唤醒速度的最优平衡；
• 动态区域电源管理：芯片按功能模块划分多个独立电源域，闲置电源域单独断电；
• 细粒度时钟门控：闲置模块时钟直接关断；
• SRAM数据保持低功耗架构：睡眠时上下文不丢失，唤醒无需重新加载；
• DVFS动态调压：DCDC输出可通过GPIO从1.1V调到0.9V，进一步压低内核功耗；
• 内置低功耗LDO + DCDC，无需外部电源芯片。

技术要点3：宽电压2V～5.5V，2节干电池直供免DCDC

2V～5.5V宽电压供电是电池类应用的刚需设计：两节干电池（3V）可直接接VIN管脚供电，即使电池放电到2V仍能工作——这正好对应我们之前讨论的干电池放电曲线末期。LDO在输入低于3.3V时自动进入跟随模式，榨干电池最后一点电量，最大化电池利用率，同时省掉外围升压电路的BOM和损耗。

技术要点4：第四代BNPU神经网络处理器，离线也能"听得清"

功耗低不代表能力弱，CI3422内置启英泰伦自研BNPU V4：

• 支持ASR自动语音识别、神经网络降噪、ANC主动降噪算法；
• 可高效运行 CNN / TDNN / GRU / LSTM / Transformer 等主流神经网络及并行矢量运算；
• 硬件加速 sigmoid、softmax、tanh、relu、prelu、swish 等激活函数，支持FFT、矩阵、复数向量、指数对数等数学运算，能效比大幅提升；
• 配套RISC-V内核（最高73.728MHz）+ 2MB Flash + 256KB SRAM，单芯片即可完成"语音采集—智能处理—控制输出"完整闭环；
• 支持语音识别、声纹识别、声音事件检测、深度学习降噪增强、回声消除，多唤醒词检测，中英日多语种，全程离线、保护隐私、零延迟。

技术要点5：高集成外设，QFN40（5x5mm）小封装

• 一路高性能低功耗Audio ADC（SNR典型100dB）+ 两路DMIC接口（支持1∽4路数字麦）+ IIS收发 + PWM DAC；
• 3路UART、2路IIC、SPI、4路PWM、RTC、8x8 KEYSCAN矩阵键盘、20个GPIO；
• IIS五线模式共享时钟线，大幅减少IO占用，适配小型化设备PCB布局；
• 内置高速RC振荡器（精度±1%），无需外置高频晶振，32.768KHz晶振也仅RTC场景可选；
• QFN40（5x5x0.75mm）小体积封装，-40℃～+85℃宽温，4KV ESD增强设计；
• 提供在线语音开发平台制作固件，支持UART升级与固件保护，降低开发门槛。

三、市场和方案

哪些产品会因为CI3422而"开口说话"？

Datasheet明确了CI3422的目标领域，结合其50uA待机+2V宽压直供的特性，以下市场值得重点关注：

1. 语音遥控器

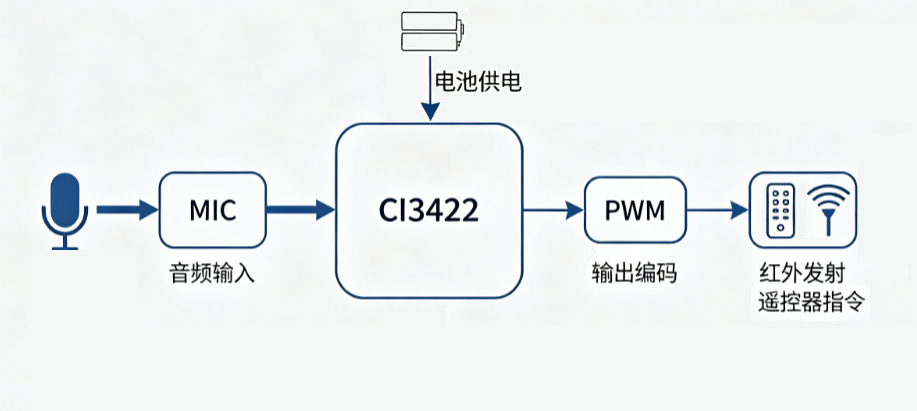

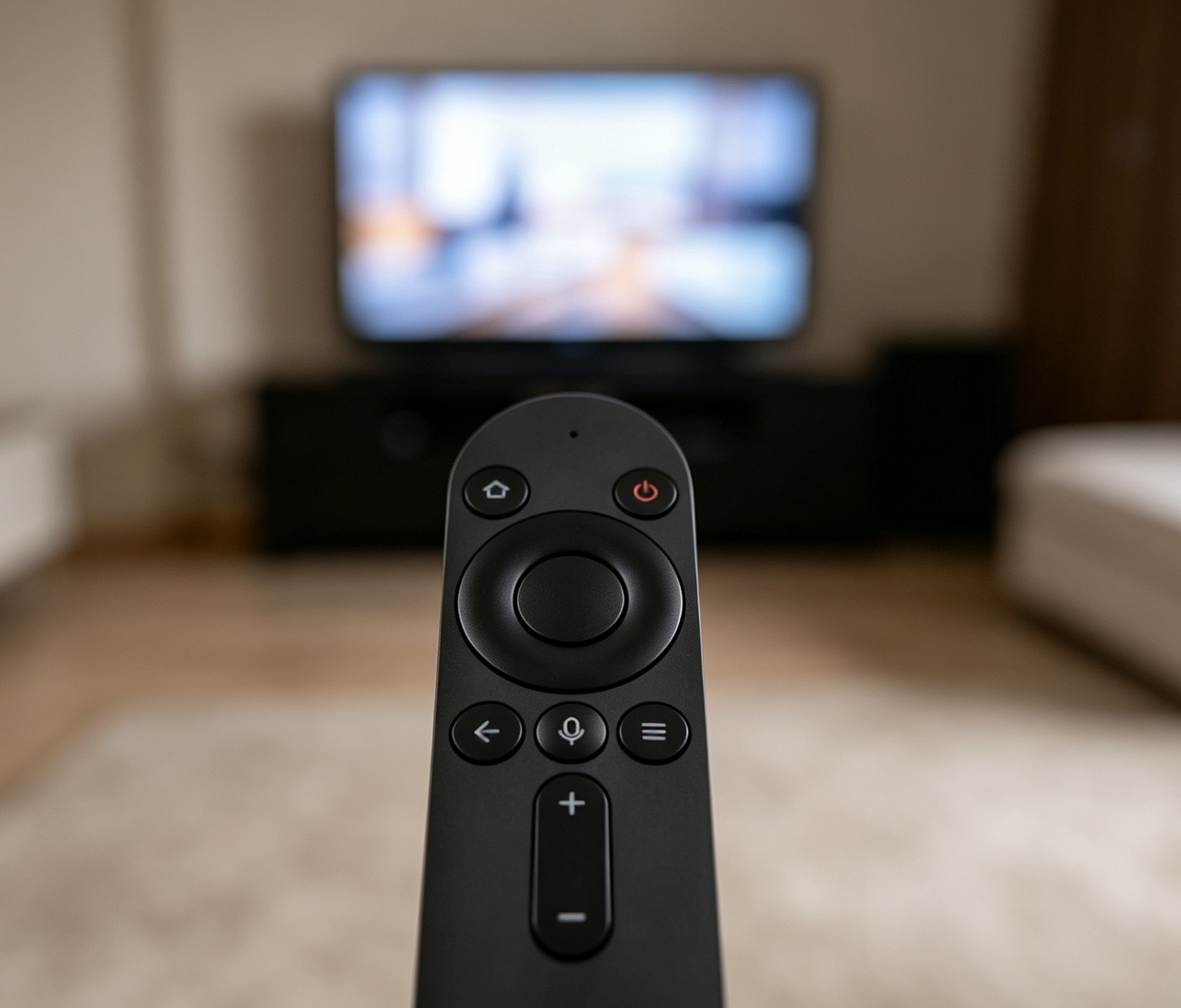

两节干电池3V直供，模拟麦+VAD低功耗侦测，KEYSCAN接矩阵按键实现"物理按键+语音"双控，UART对接BLE SoC做无线指令传输，PWM驱动红外发射管。传统红外/蓝牙遥控器存量市场巨大，语音化升级是明确趋势，而CI3422第一次让"遥控器级功耗预算"跑得起本地语音识别。下图：【现款语音遥控器】

语音遥控器喊了这么多年，为什么始终没有像蓝牙遥控器一样普及？拆开现有市面方案，痛点非常明确：

续航痛点：语音监听是"电量黑洞"

• 主控常听方案：不少方案让BLE SoC或主控MCU持续运行做语音监听，待机电流高达数mA甚至十几mA。两节AAA干电池（约800∽1200mAh）几天到几周就耗光，用户抱怨"遥控器比电视还费电"。
• 按键唤醒方案：为了省电，很多产品改成"按住语音键才开始收音"——但用户必须先按住、再说话、说完松开，操作反直觉，老人小孩经常按早了、松晚了，识别率低，体验割裂。这本质上是用体验换续航的妥协设计。
• 升压电路损耗：干电池3V→放电至2V，多数语音芯片要求3.3V稳定供电，被迫加LDO/DCDC升压，升压电路本身就在持续偷电。

成本与体积痛点：多芯片方案臃肿

传统架构 = 语音识别芯片 + BLE/红外主控 + 外部Flash + 电源管理芯片 + 晶振，芯片数量多、PCB面积大、BOM成本高。遥控器是极度成本敏感的品类，多一颗芯片都可能让方案在招标中出局。同时外壳空间被电池占据大半，板子根本塞不下。

体验痛点：云端识别 + 按键复杂

• 部分方案依赖云端识别，有延迟、断网失效、隐私顾虑；
• 按键越做越多，找台、调音量、切信号源仍要低头看遥控器；
• 电池用到后期电压跌到2V多，很多遥控器直接"变砖"，其实电池还有余量。

CI3422做语音遥控器的五大优势

CI3422就是冲着上面这些痛点设计的，对应劣势一一击破：

现有痛点	CI3422的解法
待机耗电大	VAD侦测电流 < 50uA，识别态仅1∽5mA，实现"免按键、常监听"，说句话就响应
升压电路偷电	2V∽5.5V宽压直供，2节干电池直接接VIN，低压时LDO进跟随模式，榨干电池最后一点电
多芯片BOM高	单芯片集成：内置2MB Flash + 256KB SRAM + BNPU V4 + LDO/DCDC + RC振荡器（±1%，免外置高频晶振），QFN40仅5x5mm
云端延迟/隐私	第四代BNPU全离线识别，支持CNN/TDNN/GRU/LSTM/Transformer，本地毫秒级响应，断网可用，语音不出遥控器
按键+语音难兼顾	8x8 KEYSCAN矩阵键盘原生支持，物理按键与语音双控一套芯片搞定

关键电路设计要点

• 电源部分：电池正极接VIN（2∽5.5V范围），芯片内置LDO自动产生各域电压；利用动态电压调节：通过GPIO配置DCDC输出1.1V/0.9V，待机时压低内核电压；电池电压跌到2V以下仍可工作，对应干电池放电末期，实测可显著延长换电池周期。
• 语音前端：采用模拟MIC接Audio ADC（SNR典型100dB），成本低于数字麦；如需更高拾音质量可用DMIC接口；VAD硬件常开：安静环境下仅VAD工作（<50uA），检测到真实语音（平均延迟仅27ms）才发中断唤醒ADC与BNPU识别引擎，其余时间音频链路完全休眠。
• 按键设计：利用KEYSCAN 8×8矩阵接入方向键、确认、音量、数字键等全部物理按键，矩阵扫描功耗极低；实现"语音 + 按键双通道"：同一功能两条路径，语音芯片将按键事件与识别结果统一编码后从UART发出。
• 通信输出：UART对接BLE SoC：CI3422识别出"音量+""切换HDMI1"等命令词后，通过串口发送指令码，BLE SoC打包成蓝牙HID/自定义协议发给电视；PWM驱动红外发射管：CI3422的PWM直接驱动红外LED，实现红外遥控功能，一颗芯片同时输出语音指令、按键指令、红外载波；IIS五线模式：若与BLE SoC共享音频/时钟线，可进一步压缩IO占用，简化PCB。

2. 可穿戴设备：智能眼镜、智能耳机

BNPU V4的神经网络降噪、ANC主动降噪、回声消除、声纹识别能力，加上5x5mm小封装和1.8V IO支持，让语音AI以极低功耗进入眼镜、耳机、手表等贴身设备。

智能眼镜：突破续航瓶颈与实现“Always-on”感知

当前智能眼镜行业正从“新奇玩具”向真正的生产力工具和随身助手转型，但普遍面临续航不足8小时的痛点。CI3422 的超低功耗特性在此场景中具有决定性意义：

• 全离线本地算力，规避云端延迟与隐私风险：智能眼镜的语音交互（如指令控制、实时翻译）对响应速度要求极高。CI3422 内置的 V4 神经网络加速单元支持全离线本地算力，语音识别、降噪等环节无需联网，从源头规避了隐私泄露风险，同时实现了零延迟的本地响应。
• 高集成度释放内部寸土寸金的空间：智能眼镜集成了微型屏幕、SoC、摄像头等元器件，内部空间极其狭小。CI3422 单芯片集成了 2MB Flash、256KB SRAM 与完整音频 Codec，采用 5x5 毫米的微型 QFN 封装，外围元器件数量精简，大幅降低了整机 BOM 成本和 PCB 设计难度，完美适配穿戴设备的空间布局。
• 作为 AI 的“耳朵”，支撑多模态交互：结合大模型网关（如 OpenClaw），智能眼镜需要实时捕捉环境声音与用户指令。CI3422 的深度学习降噪、声源定位及回声打断功能，能在户外风噪、多人交谈等复杂环境中保持 98% 以上的稳定识别率，确保 AI 能够准确理解用户意图，进而驱动视觉识别（如盲道导航、红绿灯识别）等进阶功能。

智能耳机：重塑私密交互与主动降噪体验

在智能耳机领域，音频处理与低功耗的平衡是核心诉求：

• 硬件级 ANC 与通话降噪：CI3422 的 BNPU V4 架构能够高效运行主流神经网络，原生支持 ANC（主动降噪）算法与深度学习降噪增强。这意味着它不仅能作为语音控制中枢，还能直接接管耳机的高品质音频处理，提升用户的沉浸式影音与通话体验。
• 极低功耗延长佩戴时长：TWS 耳机电池容量极小（通常单耳 40-60mAh）。CI3422 深度休眠待机功耗低于 50 微安，唤醒识别功耗不足 1 毫安。在 3V/1000mAh 干电池（或同等锂电池）供电场景下，典型应用可实现长达 6 个月左右的长续航，大幅降低了耳机的充电频率，提升了用户的日常佩戴意愿。
• 多语种与个性化声纹识别：方案支持离线自定义唤醒词、200 条命令词自学习及多身份声纹识别。在耳机场景中，这意味着设备可以根据不同佩戴者的声音特征进行个性化响应，甚至在没有网络的情况下完成多语种的离线翻译与设备控制。

3. 智能家居与IoT控制设备

智能灯、窗帘、小家电等电池或电力受限节点，可实现离线关键词识别、本地指令执行，不依赖网络和云端，断网可用、隐私无忧。

4. 儿童玩具与语音交互类消费品

干电池供电玩具对成本、功耗、安全（离线无隐私泄露）极度敏感，CI3422单芯片方案（内置2MB Flash，无需外部存储）可显著压低BOM。

5. 智能手机与安防设备

作为低功耗协处理器承担常开语音侦测（Always-on），把主SoC从持续监听中解放出来；安防场景的声音事件检测（玻璃破碎、婴儿哭声等）也可本地离线完成。

6. 边缘AI嵌入式场景

凡是需要"本地语音识别 + 边缘AI算力"的电力受限嵌入式设备，CI3422都是一颗即插即用的语音感知前端。

结语

语音交互的下一波红利不在插电的智能音箱，而在电池供电设备。CI3422给出的答案是一套完整的组合拳：<50uA的VAD待机、1∽5mA的识别电流、2V∽5.5V干电池直供、第四代BNPU离线神经网络识别、5x5mm单芯片高集成。当"听一句话"的成本降到微安级，遥控器、玩具、门锁、眼镜们集体"开口说话"的时代，才真正到来。

（CI3422 芯片数据手册见启英泰伦文档中心，SDK 与开发工具可在启英泰伦语音 AI 平台下载。如有疑问请联系启英泰伦 FAE 团队。）
