Matplot++ 项目全面介绍与使用指南（含完整资源链接）

https://alandefreitas.github.io/matplotplusplus/

一、项目定位与核心特点

Matplot++ 是由 Alan de Freitas 开发的纯 C++ 实现的数据可视化图形库，旨在为 C++ 开发者提供类似 MATLAB/matplotlib 的绘图体验，同时保持 C++ 的原生性能优势 [[4]]。

核心特性对比表

特性	说明	资源链接
纯 C++ 实现	不依赖 Python 解释器，与 matplotlib-cpp（Python wrapper）有本质区别 [[31]]	架构白皮书 [[5]]
多后端支持	默认使用 Gnuplot 作为渲染后端，提供实验性 OpenGL 后端 [[49]]	后端文档
丰富图表类型	支持 2D/3D 线图、散点图、柱状图、等高线、曲面、热力图、箱线图等 30+ 图表类型	完整图表示例画廊 [[20]]
高质量导出	支持 PNG、PDF、SVG 等科学出版级格式导出	导出功能文档 [[16]]
MATLAB 风格 API	语法设计贴近 MATLAB，降低学习成本	API 参考
现代 C++	基于 C++17/20 标准，原生支持 STL 容器（std::vector, std::array）	编码风格指南

💡 关键区别：

• Matplot++ = 纯 C++ 库（推荐用于高性能/无 Python 依赖场景）
• matplotlib-cpp = Python matplotlib 的 C++ 封装（需安装 Python + matplotlib）[[12]]

二、架构设计与后端机制

核心架构

Matplot++ 源码结构 (GitHub 仓库)
├── source/matplot/
│   ├── core/          # 核心绘图函数 (plot, scatter, bar...)
│   ├── axes/          # 坐标轴管理
│   ├── figures/       # 图形窗口管理
│   └── backend/       # 渲染后端实现
│       ├── gnuplot/   # 默认后端：通过管道调用 Gnuplot 进程 [[47]]
│       └── opengl/    # 实验性后端：原生 OpenGL 渲染
└── examples/          # 100+ 完整示例代码

Gnuplot 后端工作机制

• 通过 管道（pipe） 与 Gnuplot 进程通信，将 C++ 数据实时转换为 Gnuplot 命令流 [[47]]
• 运行时依赖：需预先安装 Gnuplot（非编译依赖）
  • Windows：必须安装 wxt 终端 以支持图形窗口显示 [[50]]
  • Linux 服务器：无头模式需设置 GNUTERM=pngcairo 环境变量

📌 重要提示：Matplot++ 本身是纯 C++ 库，但运行时需要 Gnuplot 可执行文件在系统 PATH 中。这是与 matplotlib-cpp 的关键差异（后者依赖 Python 运行时）。

三、安装与集成（附官方指南链接）

方法 1：vcpkg（推荐，官方支持）

# 安装库（Windows/Linux/macOS 通用）
vcpkg install matplotplusplus

• 官方 vcpkg 集成指南：https://alandefreitas.github.io/matplotplusplus/integration/package-managers/vcpkg/ [[37]]
• CMakeLists.txt 集成：

  find_package(Matplot++ CONFIG REQUIRED)
  target_link_libraries(your_target PRIVATE Matplot++::matplot)


方法 2：CMake 子目录集成

git clone https://github.com/alandefreitas/matplotplusplus.git third_party/matplotplusplus

add_subdirectory(third_party/matplotplusplus)
target_link_libraries(your_target PRIVATE matplot)

方法 3：CPM.cmake（自动下载）

include(cmake/CPM.cmake)
CPMAddPackage("gh:alandefreitas/matplotplusplus#v1.2.0")
target_link_libraries(your_target PRIVATE matplot)

依赖项清单

依赖类型	组件	说明	配置指南
必需（运行时）	Gnuplot ≥5.2	渲染引擎	Gnuplot 依赖配置 [[50]]
可选	OpenGL	启用实验性 OpenGL 后端	需系统 OpenGL 库
构建	CMake ≥3.15	构建系统	标准 CMake 安装
编译器	C++17 兼容	GCC 7+/Clang 6+/MSVC 2019+	-

四、基础使用示例（含可运行代码）

示例 1：简单线图（5 行核心代码）

#include <matplot/matplot.h>
namespace plt = matplot;

int main() {
    auto x = plt::linspace(0, 2 * pi, 500);          // 生成 0~2π 的 500 个点
    auto y = transform(x, [](double x) {
        return sin(x) * cos(5 * x);
    });

    plt::plot(x, y, "r--");        // 红色虚线
    plt::title("Sine Wave");
    plt::xlabel("x"); plt::ylabel("sin(x)cos(5x)");
    plt::show();                   // 显示窗口（阻塞式）
    // plt::save("output.png");    // 或保存为文件（无头模式）
}

💡 完整示例：GitHub examples/line_plot/

示例 2：多子图布局

auto f = plt::figure();  // 创建新图形窗口

// 2x2 网格，第1个位置
auto ax1 = plt::subplot(2, 2, 1);
plt::plot(ax1, x, y);
plt::title(ax1, "Plot 1");

// 第2个位置
auto ax2 = plt::subplot(2, 2, 2);
plt::scatter(ax2, x, y, 10.0);  // 10.0 = marker size
plt::title(ax2, "Scatter");

plt::show();

💡 子图示例：GitHub examples/subplots/

示例 3：3D 曲面图

// 生成 50x50 网格
auto [X, Y] = plt::meshgrid(plt::linspace(0, 1, 50), plt::linspace(0, 1, 50));
auto Z = transform(X, Y, [](double x, double y) {
    return sin(2 * pi * x) * cos(3 * pi * y);
});

plt::surf(X, Y, Z);              // 绘制曲面
plt::xlabel("X"); plt::ylabel("Y"); plt::zlabel("Z");
plt::colorbar();                 // 添加颜色条
plt::show();

💡 3D 示例：GitHub examples/surfaces/

五、高级功能与实用技巧

1. 图像处理集成（OpenCV 风格 API）

// 读取/处理/保存图像
auto img = plt::imread("input.jpg");      // 支持 JPG/PNG/BMP
auto gray = plt::rgb2gray(img);           // RGB → 灰度
auto edges = plt::edge(gray, "canny");    // Canny 边缘检测
plt::imshow(edges);
plt::imwrite(edges, "output_edges.png");

💡 图像处理示例：GitHub examples/images/

2. 自定义样式（链式调用）

auto l = plt::plot(x, y);
l->line_width(2.5)          // 线宽 2.5pt
  ->color({0.2, 0.4, 0.8})  // RGB 颜色 (0~1)
  ->marker("*")             // 标记符号: *, o, s, ^...
  ->marker_size(8)
  ->marker_face_color("red");

3. 无头模式（服务器/CI 环境）

// 无需图形界面，直接生成出版级矢量图
plt::plot(x, y);
plt::save("result.pdf");   // 支持 PNG/PDF/SVG/EPS
// 注意：不调用 plt::show()，避免阻塞

⚠️ Linux 服务器配置：需设置 export GNUTERM=pngcairo 环境变量 [[50]]

六、典型应用场景与适用性评估

应用场景	适用性	说明	参考示例
科学计算后处理	⭐⭐⭐⭐⭐	与 OpenFOAM、CFD 代码直接集成，避免数据导出	examples/cfd/
嵌入式/无 Python 环境	⭐⭐⭐⭐⭐	纯 C++ 依赖，适合 HPC 集群/容器/边缘设备	-
实时数据监控	⭐⭐⭐	通过 plt::draw() 实现动态更新（受限于 Gnuplot 性能）	examples/realtime/
出版级图表生成	⭐⭐⭐⭐	支持矢量格式导出，满足论文/报告需求	examples/publication/
交互式探索	⭐⭐⭐	依赖 Gnuplot 交互能力，不如 Python matplotlib 灵活	-

七、局限性与最佳实践

已知局限

1. 大数据量性能：Gnuplot 后端在 >10⁵ 数据点时渲染较慢，建议：
   • 降采样（plt::downsample()）
   • 使用 imagesc 热力图替代散点图
2. 3D 渲染能力：Gnuplot 的 3D 渲染弱于专业工具（如 VTK），复杂场景建议导出数据至 ParaView
3. Windows 配置：必须安装带 wxt 终端 的 Gnuplot 版本（安装时勾选 “wxt terminal”）[[50]]

最佳实践

// ✅ 推荐：使用 STL 容器直接传入
std::vector<double> data = {1.0, 2.0, 3.0};
plt::plot(data);

// ❌ 避免：手动管理 C 风格数组（易出错）
double* raw = new double[100];
// ... 填充数据 ...
plt::plot(std::vector<double>(raw, raw+100)); // 应先转为 vector
delete[] raw;

八、替代方案对比

库	语言	依赖	优势	劣势	适用场景
Matplot++	C++	Gnuplot	纯 C++、MATLAB 风格、出版级输出	3D 能力有限	科学计算后处理
matplotlib-cpp	C++	Python + matplotlib	功能完整、社区大	需 Python 环境	快速原型开发
ImPlot	C++	Dear ImGui	超高性能、嵌入式友好	需 ImGui 框架	实时监控/游戏
VTK	C++	无	工业级 3D 可视化	学习曲线陡峭	医学/工程仿真

九、权威学习资源（官方链接汇总）

资源类型	链接	说明
官方文档	https://alandefreitas.github.io/matplotplusplus/ [[16]]	完整 API 参考 + 教程
GitHub 仓库	https://github.com/alandefreitas/matplotplusplus [[4]]	源码 + Issue 跟踪

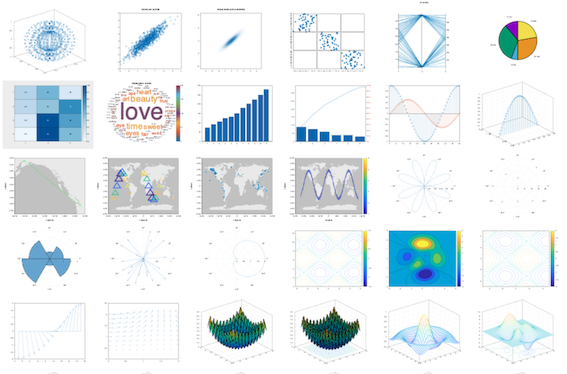

图表示例画廊	https://alandefreitas.github.io/matplotplusplus/COMPLETE_GALLERY/ [[20]]	100+ 可运行示例截图
架构白皮书	docs/white-paper.md [[5]]	设计哲学与实现细节
vcpkg 安装指南	vcpkg 集成文档 [[37]]	跨平台安装步骤
Gnuplot 依赖配置	依赖文档 [[50]]	Windows/Linux 配置指南
完整示例代码	examples/ 目录	按图表类型分类的可编译示例

💡 快速入门路径：

1. 克隆仓库 → git clone https://github.com/alandefreitas/matplotplusplus
2. 编译示例 → cd matplotplusplus && mkdir build && cd build && cmake .. && make
3. 运行基础示例 → ./examples/line_plot/line_plot
4. 参考 examples/ 中与你需求匹配的示例修改

---

总结：Matplot++ 是 C++ 科学计算生态中最接近 MATLAB 体验的纯 C++ 绘图方案，特别适合需要脱离 Python 依赖、追求部署简洁性的工程场景（如 HPC 后处理、嵌入式可视化）。对于追求极致交互性或超大规模数据可视化的应用，可考虑结合 VTK 或导出数据至 Python 生态处理。
