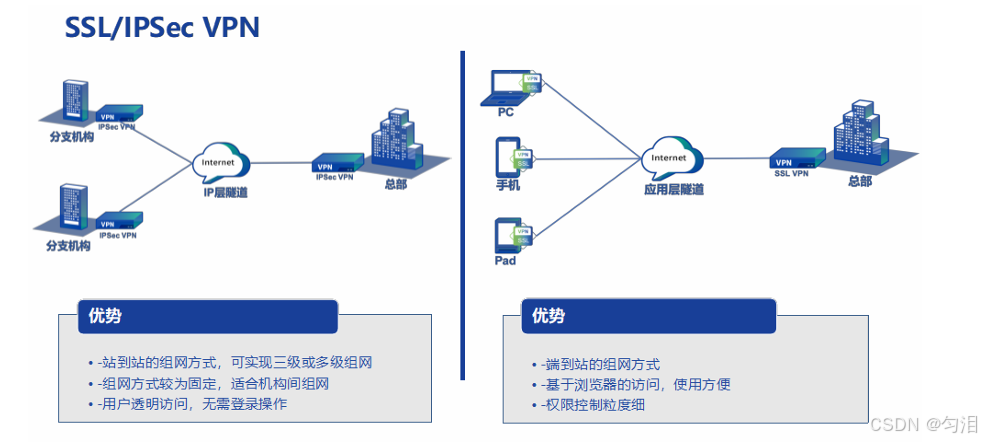

一、IPSec 与 SSL 的对比

IPSec 远程接入的局限性

• 组网灵活性差：依赖固定的网络拓扑，对复杂网络环境适应性弱，调整网络结构时需重新配置大量参数。
• 客户端依赖度高：必须安装专用客户端软件，增加了部署难度和用户操作成本，尤其在多设备、多系统环境下管理复杂。
• 资源区分能力弱：仅能基于五元组（源 IP、目的 IP、源端口、目的端口、协议）建立连接，无法针对具体服务资源（如特定文件、URL）进行精细化控制。

SSL 的核心优势

1. 协议层定位优势
   • 工作于传输层与应用层之间（OSI 模型表示层），安全防护针对应用层数据，不修改 IP 头部和 TCP 头部信息，对原有网络拓扑无影响。
   • 仅需网络中放行 HTTPS 协议即可正常工作，无需调整复杂的网络策略。
2. 架构便捷性
   • 基于 B/S（浏览器 / 服务器）架构，利用浏览器内置的 SSL 功能实现接入，无需安装额外客户端软件，降低用户使用门槛。
3. 精细化访问控制
   • 可实现文件级、URL 级别的权限管控，精准限制用户对内部资源的访问范围，提升安全性。

二、SSL 协议剖析

相关协议关联

• FTPS = FTP + SSL：在 FTP 协议基础上增加 SSL 加密，保障文件传输安全。
• SFTP = FTP + SSH：借助 SSH 协议实现文件传输加密，与 FTPS 实现类似功能但底层协议不同。
• HTTPS = HTTP + SSL：通过 SSL 对 HTTP 协议进行加密，广泛用于网页安全访问。
• SSH = Telnet + SSL：替代明文传输的 Telnet，通过 SSL 加密实现远程登录安全。

发展历程

• 1994 年，网景公司推出SSL（安全套接层） 协议。
• 1999 年，IETF（互联网工程任务组）将 SSL 标准化为TLS（传输层安全协议），目前 TLS 已成为主流，如 TLS 1.2、TLS 1.3。

核心特性

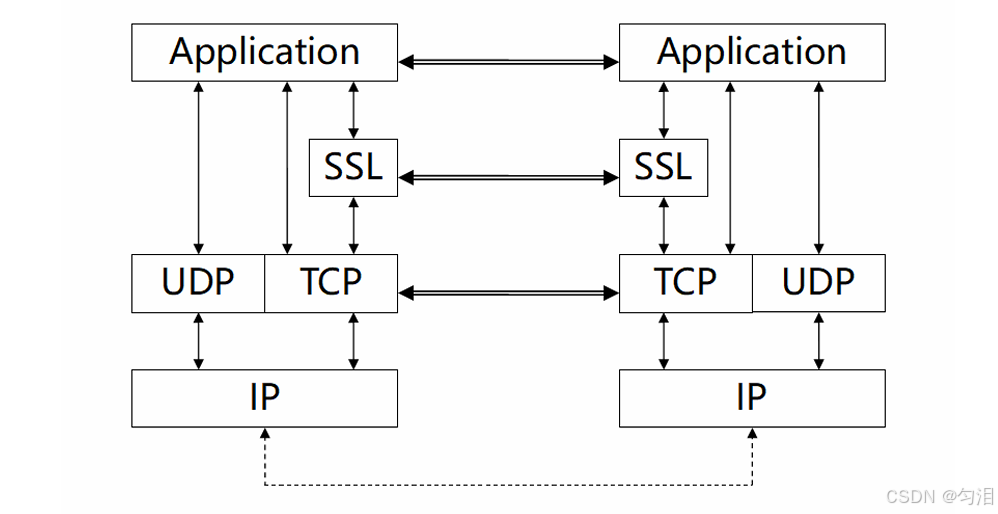

• 基于 TCP 协议工作，可保护所有运行在 TCP 上的应用层协议（如 HTTP、FTP、Telnet 等）。
• 局限性：无法保护基于 UDP 的应用层协议（如 DNS、TFTP 等），需依赖其他技术补充。

三、SSL 工作原理

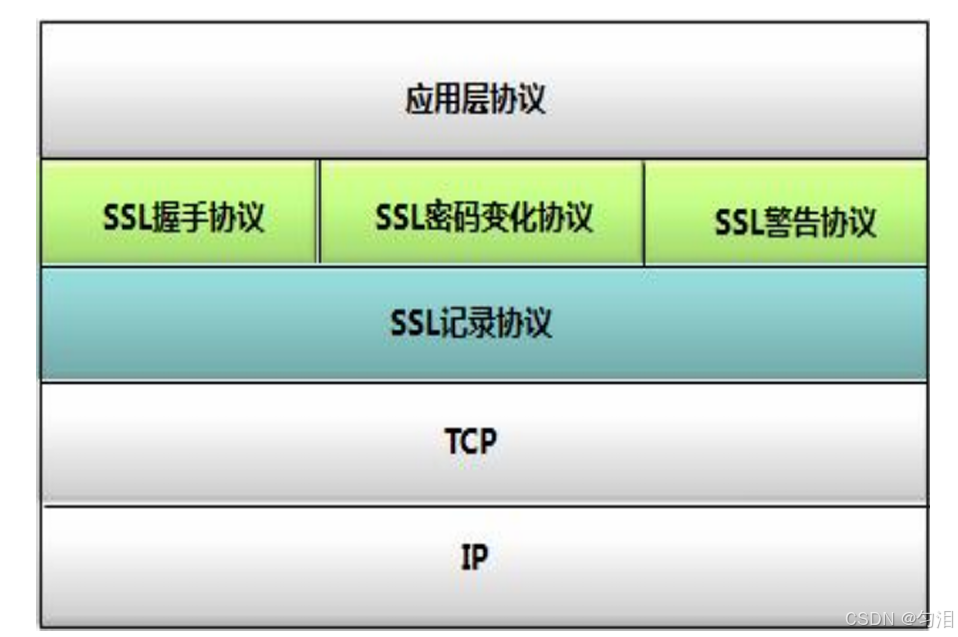

协议分层结构

1. SSL 记录协议（下层）

   • 功能：对上层协议数据进行分块（≤16KB）、可选压缩、计算 HMAC（消息认证码）、加密，最终封装为记录块传输。
   • 作用：确保数据在传输过程中的机密性、完整性和真实性。

2. 上层协议

   • SSL 握手协议：核心协议，负责客户端与服务器的相互认证、加密算法协商（如对称加密算法 AES、非对称加密算法 RSA）、哈希算法协商（如 SHA-256）及会话密钥生成。
   • SSL 密码变化协议：仅含一个报文，用于通知对端后续数据将采用协商后的加密参数传输。
   • SSL 告警协议：当检测到错误（如证书无效、加密算法不支持）时，向对端发送告警信息，可终止连接。

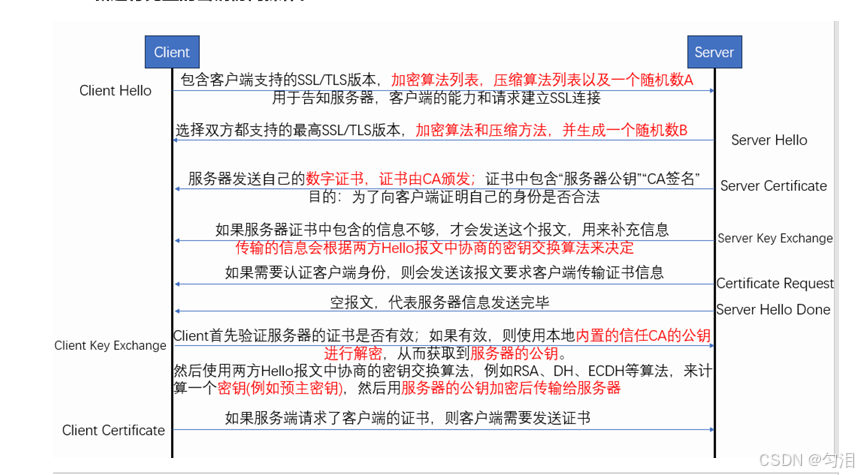

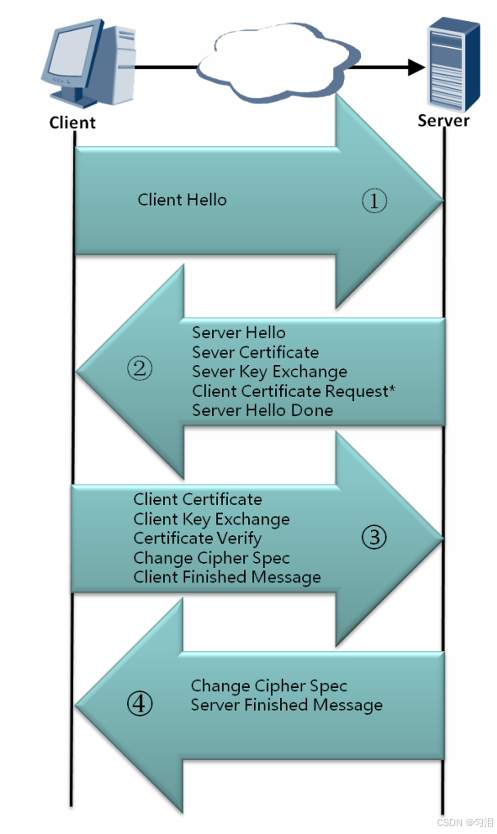

完整工作流程

步骤 1：TCP 三次握手

• 客户端与服务器先建立 TCP 连接（默认端口 443），为 SSL 握手提供底层网络通道。

步骤 2：客户端发起 SSL 握手（Client Hello）

• 客户端发送包含以下信息的报文：
  • 支持的 SSL/TLS 版本（如 TLS 1.3）。
  • 客户端生成的随机数（Client Random）。
  • 支持的加密套件列表（如 ECDHE-ECDSA-AES256-GCM-SHA384）。
  • 会话 ID（若需恢复之前的会话）。

步骤 3：服务器响应（Server Hello 及后续报文）

• Server Hello：服务器从客户端提供的选项中选定 SSL 版本、加密套件，并生成服务器随机数（Server Random）。
• 服务器证书：包含服务器公钥、证书颁发机构（CA）信息等，由 CA 签名，用于客户端验证服务器身份（强制要求）。
• Server Key Exchange（可选）：若加密套件需要额外参数（如 DH 算法的公钥参数），在此提供，并用服务器私钥签名。
• Certificate Request（可选）：若需客户端认证，服务器请求客户端提供证书。
• Server Hello Done：通知客户端服务器已完成初始响应，等待客户端后续报文。

步骤 4：客户端回应

• 证书验证：客户端验证服务器证书的有效性（检查 CA 签名、有效期、吊销状态等）。
• Client Certificate（可选）：若服务器请求，客户端发送自身证书。
• Client Key Exchange：
  • 若使用 RSA 算法：客户端生成预主密钥（Pre-Master Secret），用服务器公钥加密后发送。
  • 若使用 DH/ECDH 算法：客户端生成 DH 公钥，发送给服务器，双方基于各自私钥和对方公钥计算共享密钥。
• Certificate Verify（可选）：若发送了客户端证书，用客户端私钥对关键参数签名，证明证书所有权。

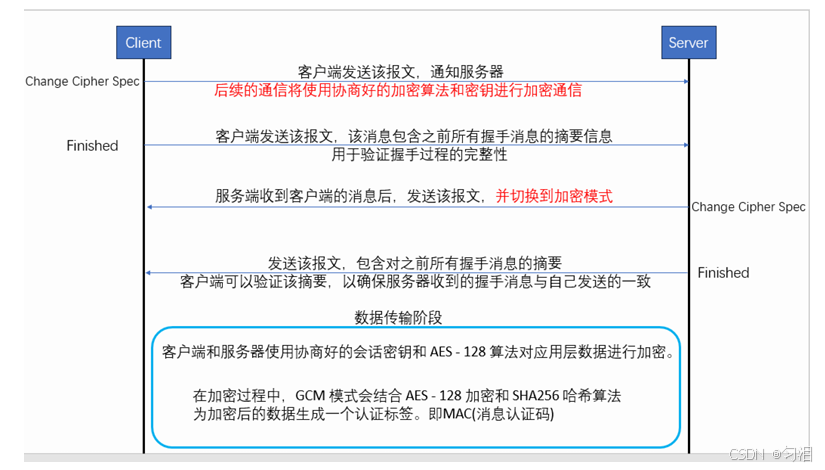

• Change Cipher Spec：通知服务器后续数据将使用协商的加密套件和会话密钥。
• Finished：发送用会话密钥加密的握手消息摘要，验证握手过程的完整性。

步骤 5：服务器最终响应

• Change Cipher Spec：通知客户端后续数据使用加密传输。
• Finished：发送加密的握手消息摘要，完成握手。
• New Session Ticket（可选）：服务器生成会话票据（包含会话密钥、加密套件等信息，用服务器密钥加密），客户端保存后，下次连接可通过该票据快速恢复会话，无需重新完整握手。

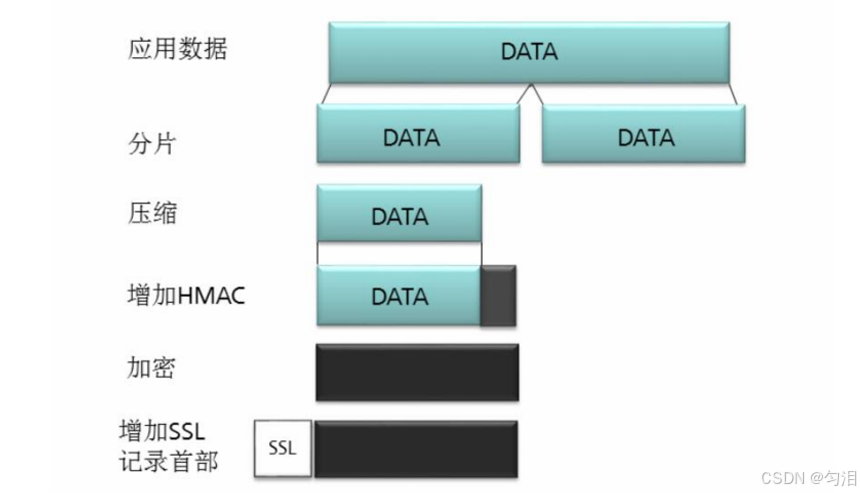

加密过程细节

1. 分片：将应用层数据分割为≤16KB 的块（适配对称加密的分组长度）。
2. 压缩：可选步骤，减少数据量（现代 TLS 常禁用，因压缩可能引入安全漏洞）。
3. HMAC 计算：基于哈希算法（如 SHA-256）生成消息认证码，确保数据未被篡改或伪造。
4. 加密：用协商的对称加密算法（如 AES-GCM）对 “压缩数据 + HMAC” 进行加密，保障机密性。

脆弱性分析

• UDP 协议支持缺失：无法保护 UDP 应用，需依赖 VPN 的网络扩展等技术补充。
• 客户端身份认证可选：默认仅验证服务器，若未启用客户端认证，可能存在客户端假冒风险。
• 流量分析风险：无法隐藏通信双方的 IP 地址和通信频率等元数据，可能被用于流量分析。

四、SSL虚拟局域网技术

定义

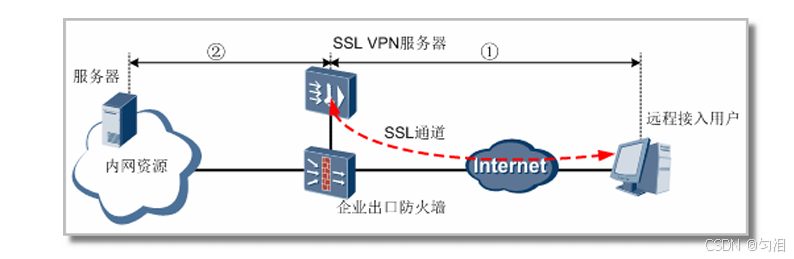

远程用户通过 Web 浏览器内置的 SSL 功能，连接企业内部 SSL虚拟局域网服务器，经身份认证后访问指定内网资源的轻量级远程接入方案。

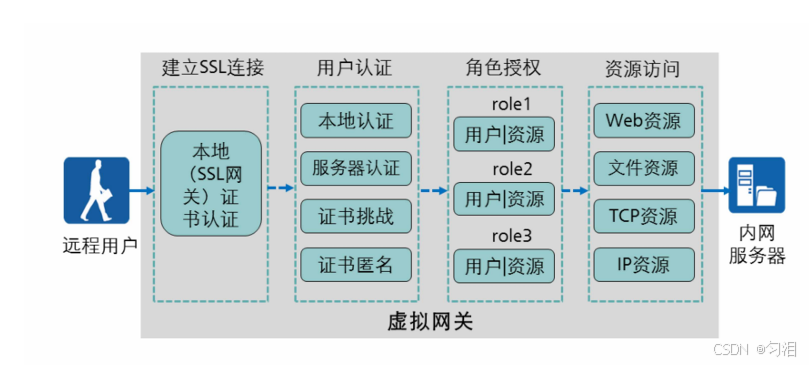

核心技术：虚拟网

• 作用：作为用户接入的统一接口，一台设备可创建多个独立虚拟网关，隔离不同用户群体或业务。
• 工作流程：
  1. 用户通过浏览器访问虚拟网关（如https://vpn.example.com）。
  2. 完成身份认证后，虚拟网关推送可访问的内网资源列表。
  3. 用户选择资源后，虚拟网关负责数据转发和协议转换。
• 配置示例：

  [FW1]v-gateway ssl_server interface GigabitEthernet 1/0/0 port 4430 private
  # 创建名为ssl_server的虚拟网关，绑定接口GE1/0/0，端口4430，独占模式


• 认证方式：



  • 本地认证：用户信息存储在 VPN 设备本地。
  • 服务器认证：对接外部认证服务器（如 RADIUS、LDAP）。
  • 证书匿名认证：通过验证客户端证书确认身份，无需用户名密码。

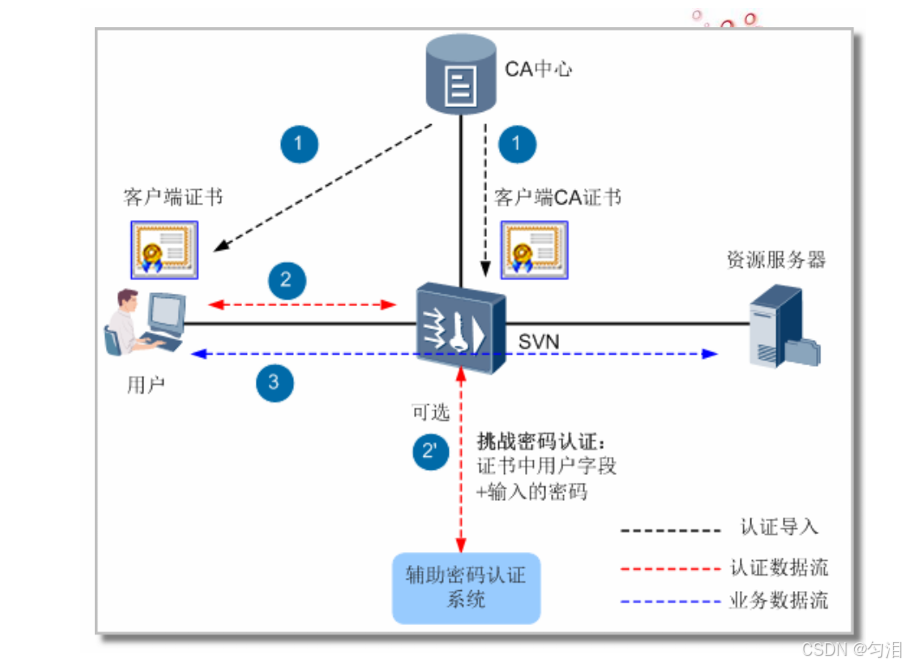

  • 证书挑战认证：结合用户名密码和客户端证书，双重验证。

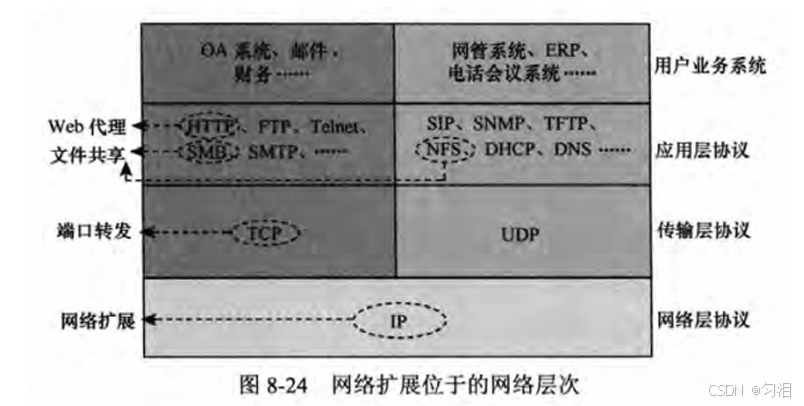

提供的资源及技术

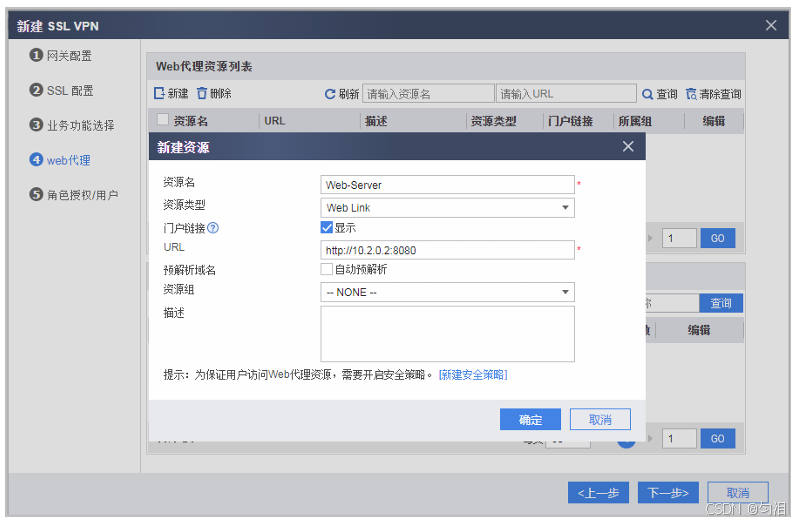

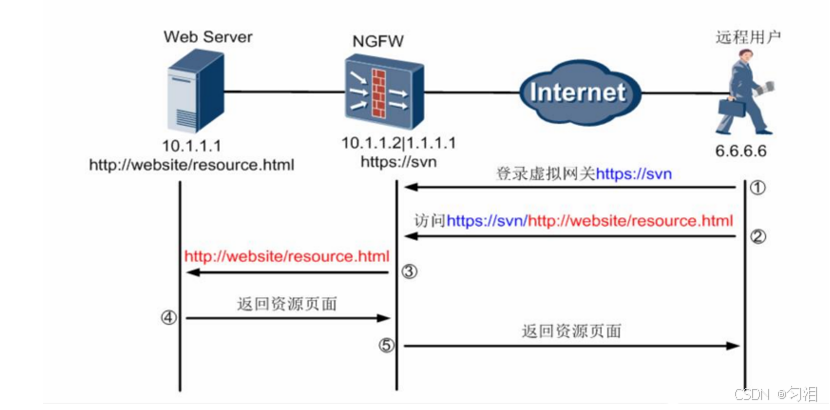

1. Web 代理

• 核心功能：
  • URL 级别访问控制：精确限制用户可访问的网页路径。
  • 隐藏真实 URL：用户访问的是经代理转换的 URL（如https://vpn.example.com/webproxy/1/16548651/4/http://internal.site/resource），隐藏内网真实地址。
• 代理方式：
  • web-link：直接跳转至目标 URL，适合简单静态页面。
  • web 改写：对网页内容中的链接、图片等资源地址进行自动替换，适配代理路径，适合动态页面。

对比项	Web 改写	Web-Link
安全性	对真实的 URL 进行改写，隐藏内网服务器地址，安全性较高。	对 URL 不会进行改写，直接转发 Web 请求和响应，会暴露内网服务器的真实地址
易用性	不依赖 IE 控件，在非 IE 环境的浏览器中可以正常使用。	依赖 IE 控件，在非 IE 环境中无法正常使用。
兼容性	由于 Web 技术发展非常迅速，防火墙对于各类 URL 资源的改写无法做到面面俱到，可能会出现图片错位，字体显示不正常等问题。	无需对资源进行改写，由防火墙直接对请求和响应进行转发，所以没有页面兼容性的问题。
使用建议	优先推荐使用 Web 改写，因为这是最安全、最方便的一种访问方式。如果出现页面显示异常，再考虑 Web-Link 方式。	Web-Link 作为 Web 改写的最佳替补，但由于依赖 IE 控件，必然在使用上存在局限性。而且没有对内网 URL 进行改写，存在安全风险。

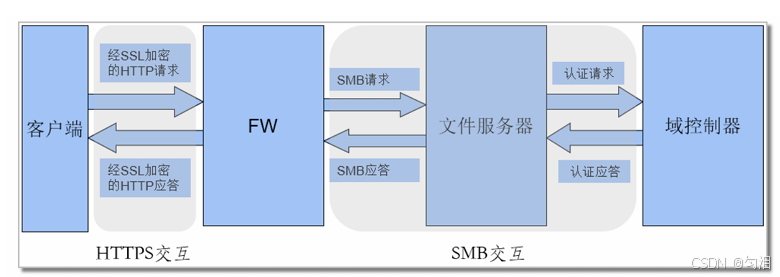

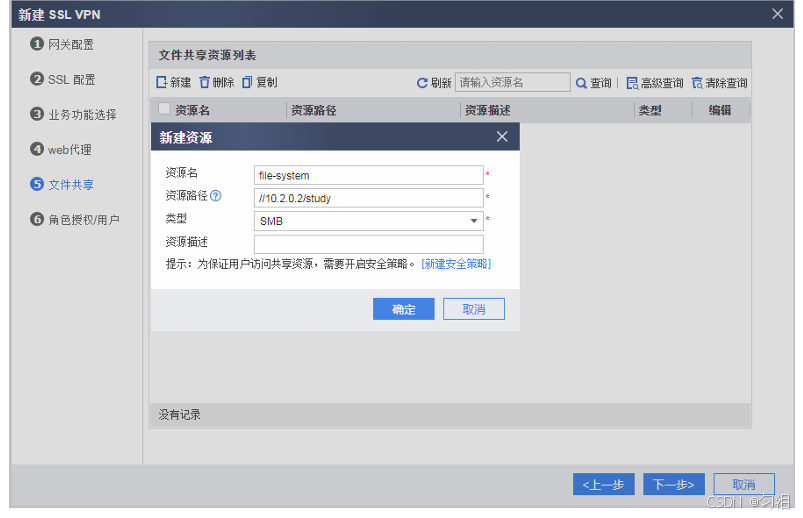

2. 文件共享

• 支持协议：SMB（Windows 文件共享）、NFS（Linux/Unix 文件共享）。
• 工作原理：将客户端的 HTTPS 请求 “翻译” 为 SMB/NFS 协议报文，与内网文件服务器通信，再将响应封装为 HTTPS 返回给客户端。

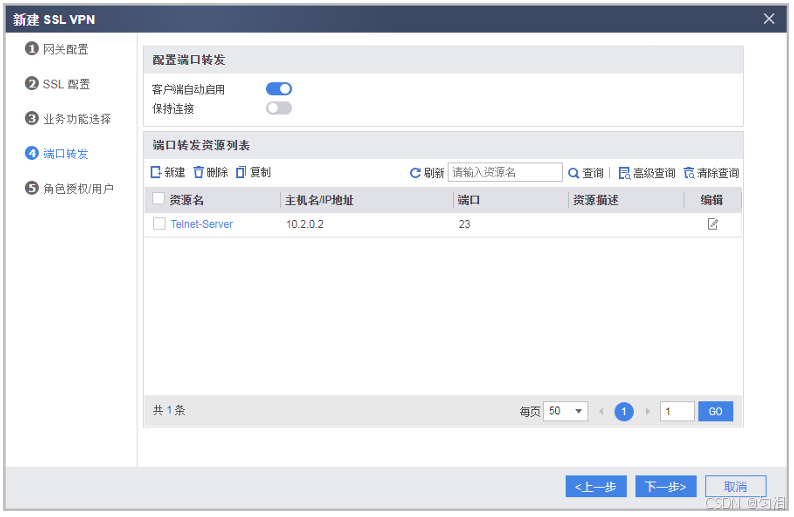

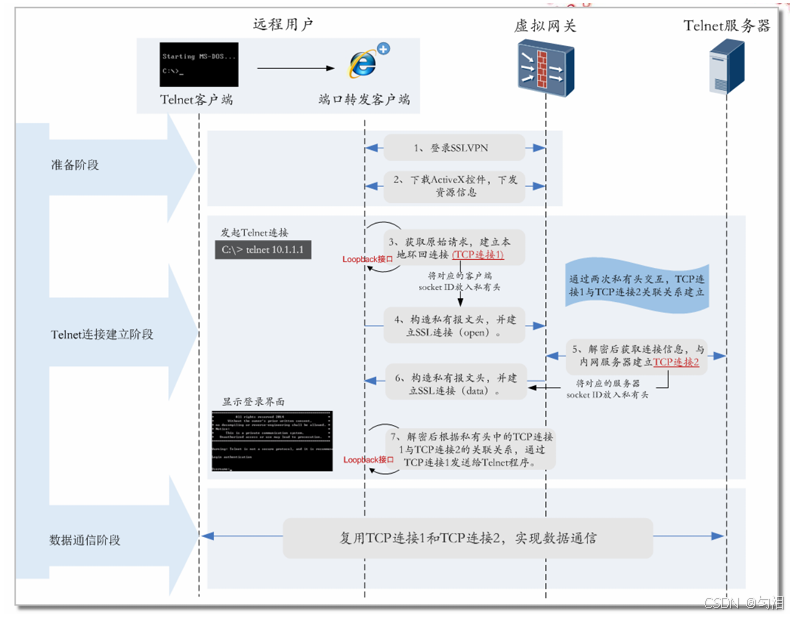

3. 端口转发（端口映射）

• 适用场景：访问基于 TCP 的非 Web 应用（如 Telnet、SSH、邮件服务 POP3/IMAP）。
• 技术依赖：通过 IE 浏览器的 Active X 控件（或其他浏览器插件）检测本地应用发起的 TCP 请求，将其转发至虚拟网关，再由网关转发至内网目标服务。

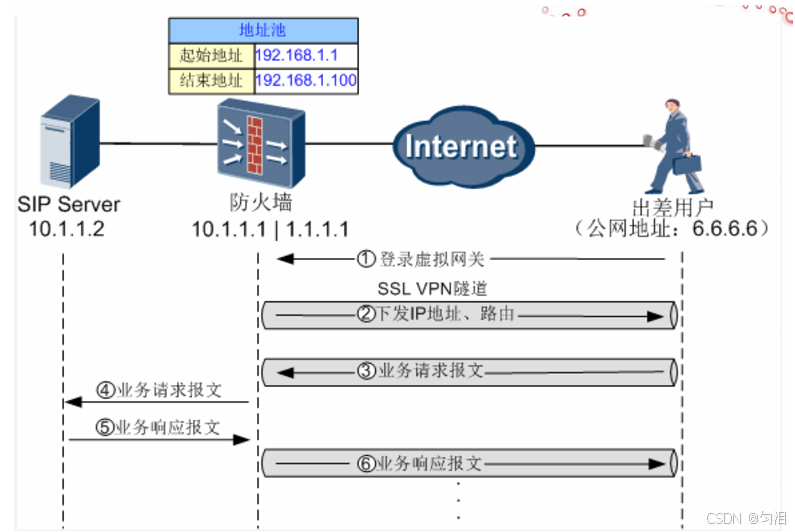

4. 网络扩展

• 适用场景：保护基于 UDP 的应用（如视频会议、VoIP）或需要内网 IP 访问的场景。
• 工作流程：
  1. 用户登录虚拟网关后，触发 SSL VPN 隧道建立。
  2. 客户端自动生成虚拟网卡，由虚拟网关分配内网 IP。
  3. 虚拟网关下发内网路由信息，客户端通过虚拟网卡访问内网资源。
• 封装方式：

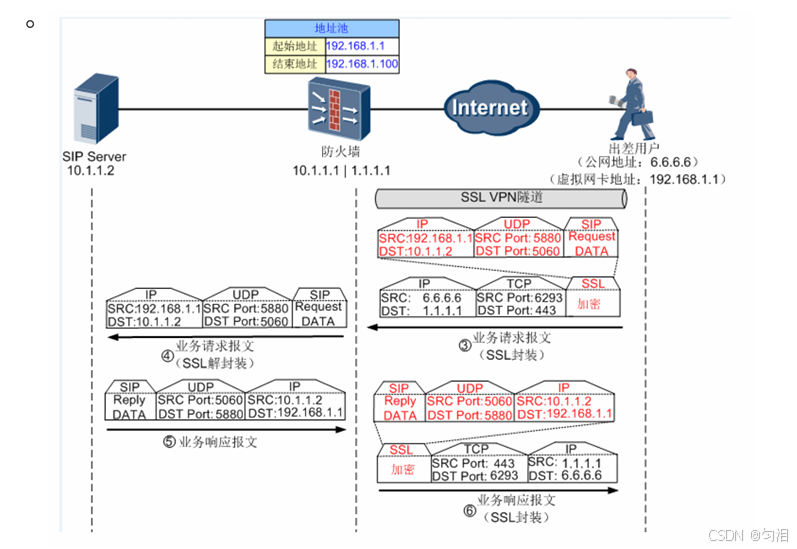

  • 可靠传输模式：UDP 数据先封装为 TCP 报文，再通过 SSL 加密，确保传输可靠性（适合丢包敏感场景）。

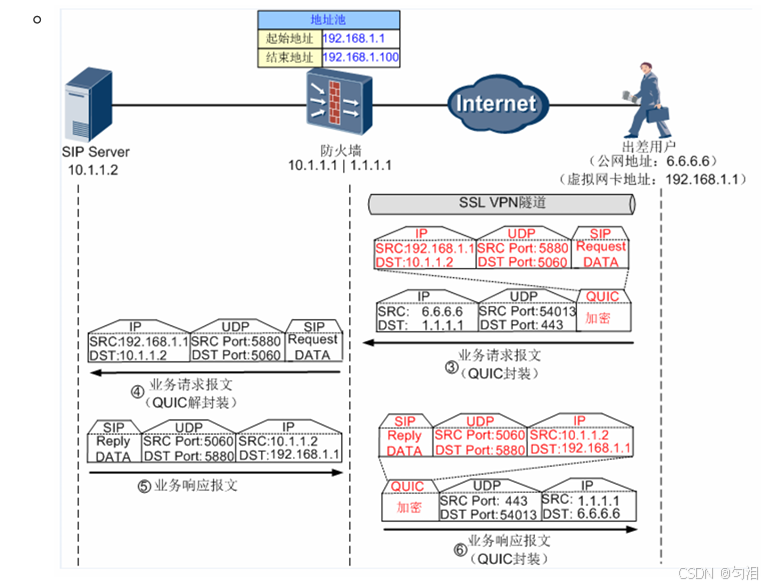

  • 快速传输模式：直接对 UDP 数据进行 SSL 加密传输，减少延迟（适合实时性要求高的场景）。

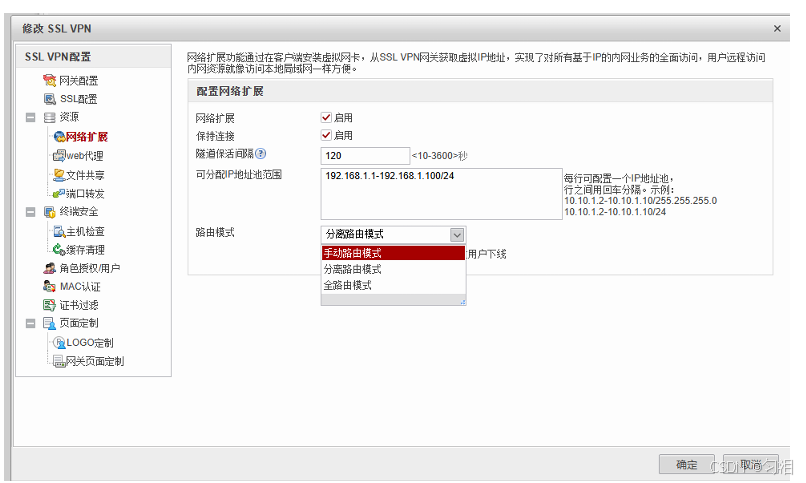

• 路由模式：





  • 分离路由模式：内网流量走虚拟网卡，公网流量走物理网卡。
  • 全路由模式：所有流量均通过虚拟网卡，适合需要严格管控的场景。
  • 手动路由模式：管理员手动配置内网路由，客户端按配置转发。
