spi通信

yunteng521

603人浏览 · 2025-07-12 13:22:57

yunteng521 · 2025-07-12 13:22:57 发布

1：环境
stm32f103c8t6 2个（1个当主机，1个当从机）
keil5
杜邦线若干

2：代码
主机 main.c

#include "stm32f10x.h"

// 引脚定义（SPI1）
#define SPI_MASTER_PORT    GPIOA
#define SPI_SCK_PIN        GPIO_Pin_5
#define SPI_MOSI_PIN       GPIO_Pin_7
#define SPI_MISO_PIN       GPIO_Pin_6
#define SPI_NSS_PIN        GPIO_Pin_4  // 软件控制片选

// LED引脚定义 (PC13)
#define LED_PIN         GPIO_Pin_13
#define LED_GPIO_PORT   GPIOC
#define LED_GPIO_CLK    RCC_APB2Periph_GPIOC

////////////////////////////////////////////////////////////////////////
int f_us=9;
int f_ms=9000;
void delay_init(void)
{
	//??????? 72MHZ/8=9MHZ
	SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8);//9MHZ
}

//????16,777,216??,??????1,864,135us
int delay_us(int nus)//1us?9??,500us?500*9
{
	u32 temp;
	//????????
	SysTick->LOAD = nus*f_us-1;

	//??????0,????,??VAL?0?,????????????
	SysTick->VAL=0X00;

	//?????
	SysTick->CTRL|=(0X01<<0);

	do
	{
		temp=SysTick->CTRL;
	}//?????????,???????????
	while((temp&(0x01<<0))&&(!(temp&(0x01<<16))));

	//?????
	SysTick->CTRL&=~(0X01<<0);
	return 0;
}

//????16,777,216??,??????1,864ms
int delay_ms(int nms)
{
	u32 temp;
	//????????
	SysTick->LOAD = nms*f_ms-1;

	//??????0,????,??VAL?0?,????????????
	SysTick->VAL=0X00;

	//?????
	SysTick->CTRL|=(0X01<<0);

	do
	{
		temp=SysTick->CTRL;
	}//?????????,???????????
	while((temp&(0x01<<0))&&(!(temp&(0x01<<16))));

	//?????
	SysTick->CTRL&=~(0X01<<0);
	return 0;
}

int delay_s(int ns)
{
	int n;
	for(n=0;n<ns;n++)
	{
		delay_ms(1000);
	}
	return 0;
}

void LED_Init(void) {
    GPIO_InitTypeDef GPIO_InitStructure;

    // 使能LED引脚时钟
    RCC_APB2PeriphClockCmd(LED_GPIO_CLK, ENABLE);

    // 配置LED引脚(PC13)为推挽输出
    GPIO_InitStructure.GPIO_Pin = LED_PIN;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(LED_GPIO_PORT, &GPIO_InitStructure);

    // 初始状态：LED熄灭
    GPIO_SetBits(LED_GPIO_PORT, LED_PIN);  // 假设LED是低电平点亮
}

// 点亮LED
void LED_On(void) {
    GPIO_ResetBits(LED_GPIO_PORT, LED_PIN);
}

// 熄灭LED
void LED_Off(void) {
    GPIO_SetBits(LED_GPIO_PORT, LED_PIN);
}
////////////////////////////////////////////////////////////////////////

// 初始化 SPI 主模式
void SPI_Master_Init(void) {
    SPI_InitTypeDef SPI_InitStruct;
    GPIO_InitTypeDef GPIO_InitStruct;

    // 使能时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_SPI1, ENABLE);

    // 配置SPI引脚（SCK/PA5, MOSI/PA7, MISO/PA6为复用推挽；NSS/PA4为通用推挽）
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING; // MISO为输入
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_4;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; // NSS软件控制
    GPIO_Init(GPIOA, &GPIO_InitStruct);
    GPIO_SetBits(GPIOA, GPIO_Pin_4); // 初始拉高片选

    // SPI主模式配置
    SPI_InitStruct.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
    SPI_InitStruct.SPI_Mode = SPI_Mode_Master;
    SPI_InitStruct.SPI_DataSize = SPI_DataSize_8b;
    SPI_InitStruct.SPI_CPOL = SPI_CPOL_Low;
    SPI_InitStruct.SPI_CPHA = SPI_CPHA_1Edge;
    SPI_InitStruct.SPI_NSS = SPI_NSS_Soft;
    SPI_InitStruct.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_16; // 36MHz/16=2.25Mbps
    SPI_InitStruct.SPI_FirstBit = SPI_FirstBit_MSB;
    SPI_InitStruct.SPI_CRCPolynomial = 7;
    SPI_Init(SPI1, &SPI_InitStruct);

    SPI_Cmd(SPI1, ENABLE);
}

int8_t Master_Send_Receive(uint8_t tx_data) {
    GPIO_ResetBits(GPIOA, GPIO_Pin_4); // 拉低片选，选中从设备
    delay_us(1); // 延时确保从设备就绪

    // 发送数据
    while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET);
    SPI_I2S_SendData(SPI1, tx_data);

    // 接收从设备返回数据
    while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET);
    uint8_t rx_data = SPI_I2S_ReceiveData(SPI1);

    GPIO_SetBits(GPIOA, GPIO_Pin_4); // 拉高片选，结束通信
    return rx_data;
}


int main(void) {
	delay_init();
	LED_Init();
  uint8_t send_data = 0x11;  // 初始发送数据
  uint8_t recv_data =0;


  SPI_Master_Init();

  while (1) {
    recv_data = Master_Send_Receive(send_data);
    // 示例：如果从设备返回 0xEE，则表示接收成功
    if (recv_data == send_data+1) {
      send_data++;  // 下次发送+1
			if(send_data >=127) send_data = 1;
			LED_On();
			delay_ms(500);
			LED_Off();

    }
    // 简单延时（约1秒）
		delay_ms(800);
  }
	return 0;
}

/*
硬件连接（主从均为 F103C8T6）
主设备引脚	从设备引脚	信号名称
PA5	PA5	SCK（时钟线）
PA7	PA7	MOSI（主发从收）
PA6	PA6	MISO（主收从发）
PA4	PA4	NSS（片选，主控制）
GND	GND	共地（必须连接）
*/

从机 main.c

#include "stm32f10x.h"
#include "stm32f10x_spi.h"

// 引脚定义（SPI1）
#define SPI_SLAVE_PORT     GPIOA
#define SPI_SCK_PIN        GPIO_Pin_5
#define SPI_MOSI_PIN       GPIO_Pin_7
#define SPI_MISO_PIN       GPIO_Pin_6
#define SPI_NSS_PIN        GPIO_Pin_4  // 硬件片选（由主设备控制）

// LED引脚定义 (PC13)
#define LED_PIN         GPIO_Pin_13
#define LED_GPIO_PORT   GPIOC
#define LED_GPIO_CLK    RCC_APB2Periph_GPIOC


////////////////////////////////////////////////////////////////////////
int f_us=9;
int f_ms=9000;
void delay_init(void)
{
	//??????? 72MHZ/8=9MHZ
	SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8);//9MHZ
}

//????16,777,216??,??????1,864,135us
int delay_us(int nus)//1us?9??,500us?500*9
{
	u32 temp;
	//????????
	SysTick->LOAD = nus*f_us-1;

	//??????0,????,??VAL?0?,????????????
	SysTick->VAL=0X00;

	//?????
	SysTick->CTRL|=(0X01<<0);

	do
	{
		temp=SysTick->CTRL;
	}//?????????,???????????
	while((temp&(0x01<<0))&&(!(temp&(0x01<<16))));

	//?????
	SysTick->CTRL&=~(0X01<<0);
	return 0;
}

//????16,777,216??,??????1,864ms
int delay_ms(int nms)
{
	u32 temp;
	//????????
	SysTick->LOAD = nms*f_ms-1;

	//??????0,????,??VAL?0?,????????????
	SysTick->VAL=0X00;

	//?????
	SysTick->CTRL|=(0X01<<0);

	do
	{
		temp=SysTick->CTRL;
	}//?????????,???????????
	while((temp&(0x01<<0))&&(!(temp&(0x01<<16))));

	//?????
	SysTick->CTRL&=~(0X01<<0);
	return 0;
}

int delay_s(int ns)
{
	int n;
	for(n=0;n<ns;n++)
	{
		delay_ms(1000);
	}
	return 0;
}

void LED_Init(void) {
    GPIO_InitTypeDef GPIO_InitStructure;

    // 使能LED引脚时钟
    RCC_APB2PeriphClockCmd(LED_GPIO_CLK, ENABLE);

    // 配置LED引脚(PC13)为推挽输出
    GPIO_InitStructure.GPIO_Pin = LED_PIN;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(LED_GPIO_PORT, &GPIO_InitStructure);

    // 初始状态：LED熄灭
    GPIO_SetBits(LED_GPIO_PORT, LED_PIN);  // 假设LED是低电平点亮
}

// 点亮LED
void LED_On(void) {
    GPIO_ResetBits(LED_GPIO_PORT, LED_PIN);
}

// 熄灭LED
void LED_Off(void) {
    GPIO_SetBits(LED_GPIO_PORT, LED_PIN);
}
////////////////////////////////////////////////////////////////////////

// 初始化 SPI 从模式
void SPI_Slave_Init(void) {
    SPI_InitTypeDef SPI_InitStruct;
    GPIO_InitTypeDef GPIO_InitStruct;

    // 使能时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_SPI1, ENABLE);

    // 配置SPI引脚（SCK/PA5, MOSI/PA7为输入；MISO/PA7为复用推挽；NSS/PA4为输入）
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7 | GPIO_Pin_4;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING; // 从设备SCK/MOSI/NSS为输入
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
		GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP; // 复用推挽输出！
		GPIO_InitStruct.GPIO_Speed = GPIO_Speed_10MHz;//GPIO_Speed_50MHz;
		GPIO_Init(GPIOA, &GPIO_InitStruct);

    // SPI从模式配置
    SPI_InitStruct.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
    SPI_InitStruct.SPI_Mode = SPI_Mode_Slave; // 关键：从模式
    SPI_InitStruct.SPI_DataSize = SPI_DataSize_8b;
    SPI_InitStruct.SPI_CPOL = SPI_CPOL_Low; // 与主设备一致
    SPI_InitStruct.SPI_CPHA = SPI_CPHA_1Edge; // 与主设备一致
    SPI_InitStruct.SPI_NSS = SPI_NSS_Hard; // 硬件片选（由主设备控制）
    SPI_InitStruct.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_2; // 从模式下无效
    SPI_InitStruct.SPI_FirstBit = SPI_FirstBit_MSB;
    SPI_InitStruct.SPI_CRCPolynomial = 7;
    SPI_Init(SPI1, &SPI_InitStruct);

    SPI_Cmd(SPI1, ENABLE);
}
// 从设备接收数据并发送应答
uint8_t Slave_Receive_Send(void) {
    uint8_t rx_data, tx_data = 0x22;

	// 等待片选信号被拉低（主设备选中）
    while (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_4) == SET);

    // 等待主设备发送数据（NSS拉低后）
    while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET);
    rx_data = SPI_I2S_ReceiveData(SPI1);

    // 发送返回数据（与接收同步）
    while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET);
    SPI_I2S_SendData(SPI1, rx_data+1);

	// 等待片选信号被拉高（通信结束）
    while (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_4) == RESET);

    return rx_data; // 返回收到的主设备数据
}

int main(void) {
	delay_init();
	LED_Init();
  uint8_t recv_data,last_recv_data;
	last_recv_data = 0x11;

  SPI_Slave_Init();

  while (1) {
    recv_data = Slave_Receive_Send();
    // 可在此处处理接收的数据（如判断、存储等）
		if(recv_data == last_recv_data){
			last_recv_data++ ;
			if(last_recv_data >=127) last_recv_data = 1;

			LED_On();
			delay_ms(500);
			LED_Off();
		}else{
			delay_ms(200);
		}
  }
	return 0;
}

/*
硬件连接（主从均为 F103C8T6）
主设备引脚	从设备引脚	信号名称
PA5	PA5	SCK（时钟线）
PA7	PA7	MOSI（主发从收）
PA6	PA6	MISO（主收从发）
PA4	PA4	NSS（片选，主控制）
GND	GND	共地（必须连接）
*/

说明

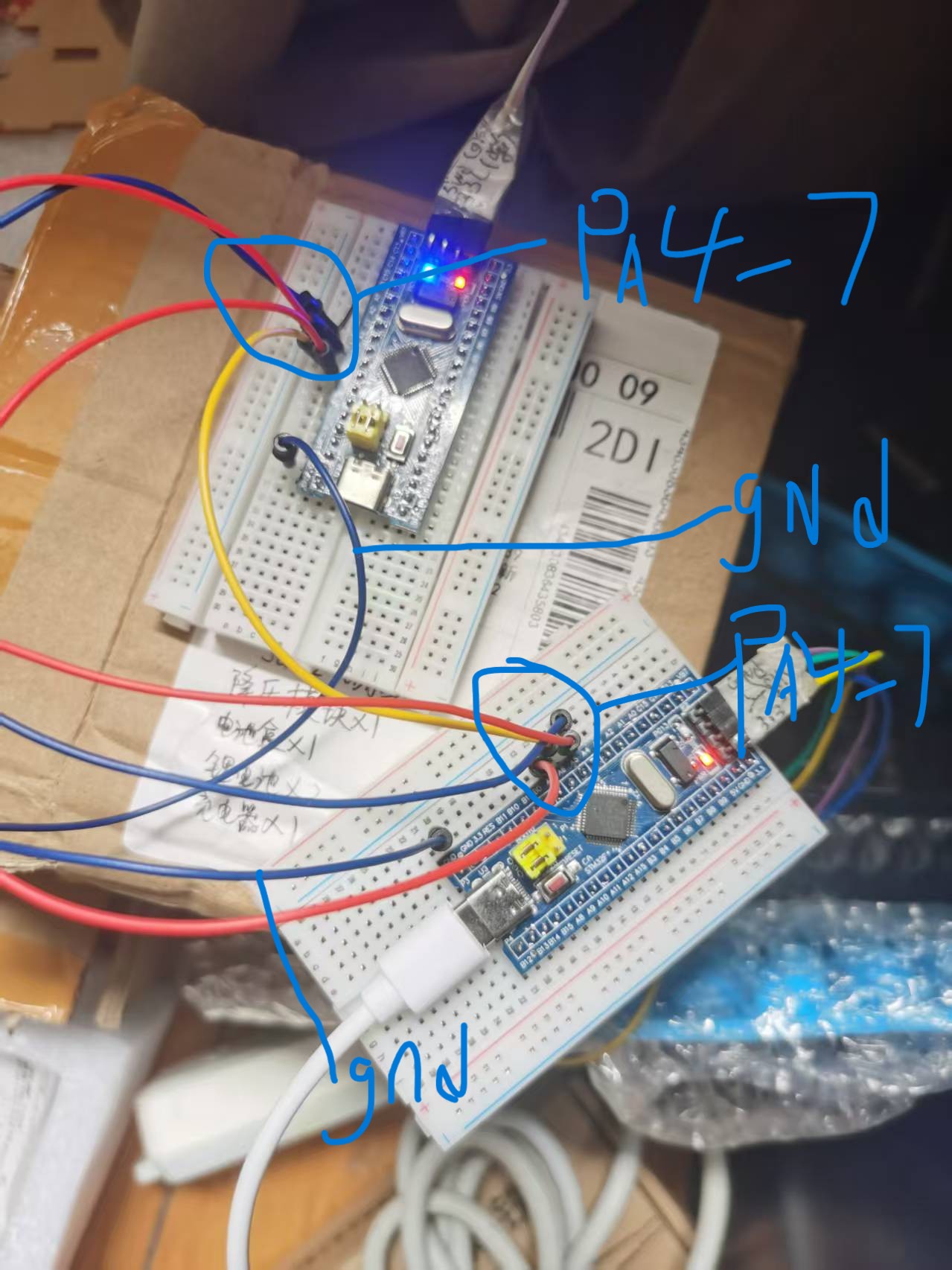

GPIO 接线
硬件连接（主从均为 F103C8T6）
主设备引脚从设备引脚信号名称
PA5 PA5 SCK（时钟线）
PA7 PA7 MOSI（主发从收）
PA6 PA6 MISO（主收从发）
PA4 PA4 NSS（片选，主控制）
GND GND 共地（必须连接）

在这里插入图片描述

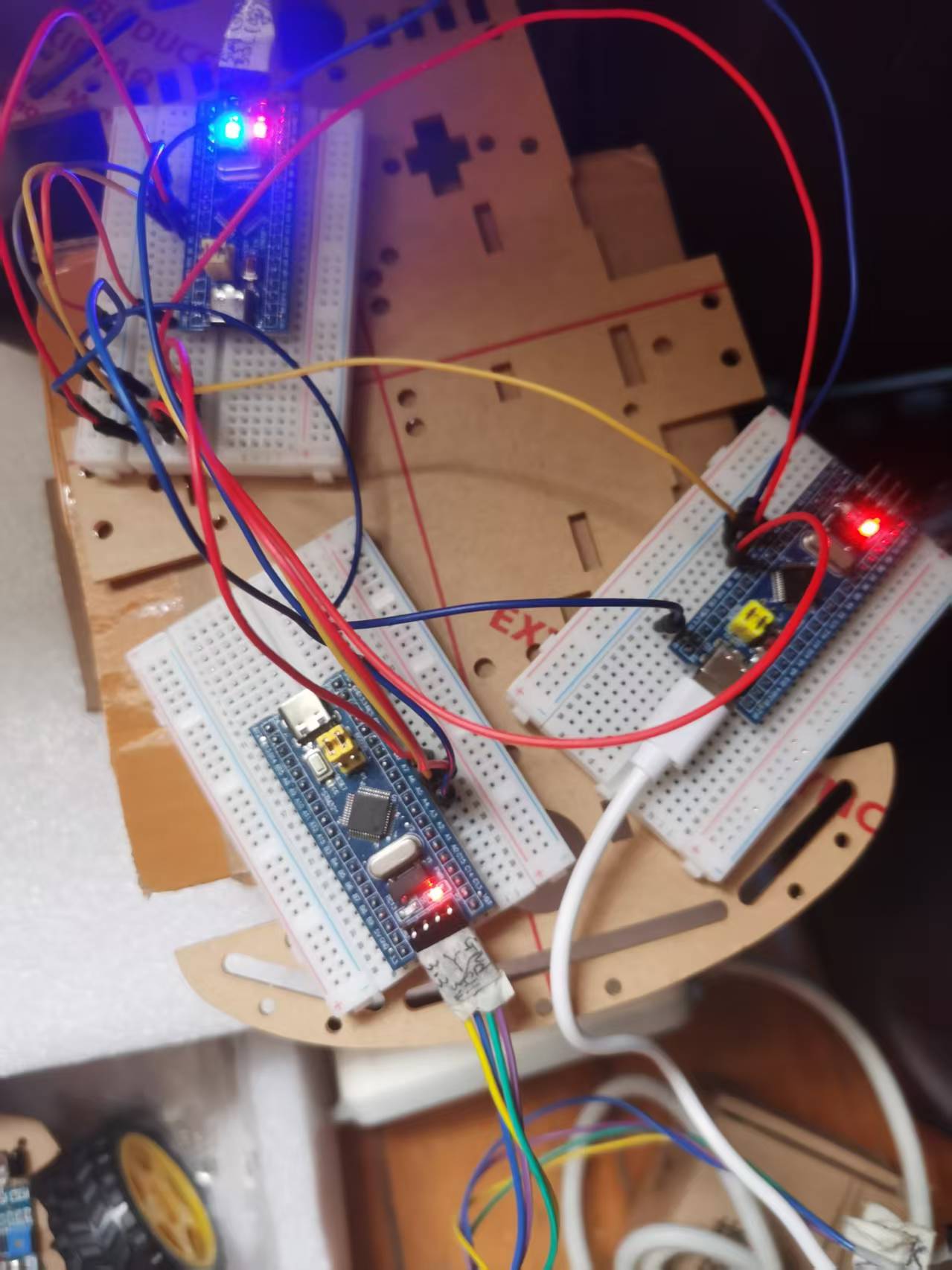

3 1主2从
从机片选都是PA4，所以从机代码一样的，

主机代码

#include "stm32f10x.h"

// 引脚定义（SPI1）
#define SPI_MASTER_PORT    GPIOA
#define SPI_SCK_PIN        GPIO_Pin_5
#define SPI_MOSI_PIN       GPIO_Pin_7
#define SPI_MISO_PIN       GPIO_Pin_6
#define SPI_NSS_PIN        GPIO_Pin_4  // 软件控制片选

#define SPI_NSS_PIN_2        GPIO_Pin_2  // 软件控制片选

// LED引脚定义 (PC13)
#define LED_PIN         GPIO_Pin_13
#define LED_GPIO_PORT   GPIOC
#define LED_GPIO_CLK    RCC_APB2Periph_GPIOC

////////////////////////////////////////////////////////////////////////
int f_us=9;
int f_ms=9000;
void delay_init(void)
{
	//??????? 72MHZ/8=9MHZ
	SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8);//9MHZ
}

//????16,777,216??,??????1,864,135us
int delay_us(int nus)//1us?9??,500us?500*9
{
	u32 temp;
	//????????
	SysTick->LOAD = nus*f_us-1;

	//??????0,????,??VAL?0?,????????????
	SysTick->VAL=0X00;

	//?????
	SysTick->CTRL|=(0X01<<0);

	do
	{
		temp=SysTick->CTRL;
	}//?????????,???????????
	while((temp&(0x01<<0))&&(!(temp&(0x01<<16))));

	//?????
	SysTick->CTRL&=~(0X01<<0);
	return 0;
}

//????16,777,216??,??????1,864ms
int delay_ms(int nms)
{
	u32 temp;
	//????????
	SysTick->LOAD = nms*f_ms-1;

	//??????0,????,??VAL?0?,????????????
	SysTick->VAL=0X00;

	//?????
	SysTick->CTRL|=(0X01<<0);

	do
	{
		temp=SysTick->CTRL;
	}//?????????,???????????
	while((temp&(0x01<<0))&&(!(temp&(0x01<<16))));

	//?????
	SysTick->CTRL&=~(0X01<<0);
	return 0;
}

int delay_s(int ns)
{
	int n;
	for(n=0;n<ns;n++)
	{
		delay_ms(1000);
	}
	return 0;
}

void LED_Init(void) {
    GPIO_InitTypeDef GPIO_InitStructure;

    // 使能LED引脚时钟
    RCC_APB2PeriphClockCmd(LED_GPIO_CLK, ENABLE);

    // 配置LED引脚(PC13)为推挽输出
    GPIO_InitStructure.GPIO_Pin = LED_PIN;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(LED_GPIO_PORT, &GPIO_InitStructure);

    // 初始状态：LED熄灭
    GPIO_SetBits(LED_GPIO_PORT, LED_PIN);  // 假设LED是低电平点亮
}

// 点亮LED
void LED_On(void) {
    GPIO_ResetBits(LED_GPIO_PORT, LED_PIN);
}

// 熄灭LED
void LED_Off(void) {
    GPIO_SetBits(LED_GPIO_PORT, LED_PIN);
}
////////////////////////////////////////////////////////////////////////

// 初始化 SPI 主模式
void SPI_Master_Init(void) {
    SPI_InitTypeDef SPI_InitStruct;
    GPIO_InitTypeDef GPIO_InitStruct;

    // 使能时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_SPI1, ENABLE);

    // 配置SPI引脚（SCK/PA5, MOSI/PA7, MISO/PA6为复用推挽；NSS/PA4为通用推挽）
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING; // MISO为输入
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_4;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; // NSS软件控制
    GPIO_Init(GPIOA, &GPIO_InitStruct);
    GPIO_SetBits(GPIOA, GPIO_Pin_4); // 初始拉高片选

		GPIO_InitStruct.GPIO_Pin = SPI_NSS_PIN_2;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; // NSS软件控制2
    GPIO_Init(GPIOA, &GPIO_InitStruct);
    GPIO_SetBits(GPIOA, SPI_NSS_PIN_2); // 初始拉高片选

    // SPI主模式配置
    SPI_InitStruct.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
    SPI_InitStruct.SPI_Mode = SPI_Mode_Master;
    SPI_InitStruct.SPI_DataSize = SPI_DataSize_8b;
    SPI_InitStruct.SPI_CPOL = SPI_CPOL_Low;
    SPI_InitStruct.SPI_CPHA = SPI_CPHA_1Edge;
    SPI_InitStruct.SPI_NSS = SPI_NSS_Soft;
    SPI_InitStruct.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_16; // 36MHz/16=2.25Mbps
    SPI_InitStruct.SPI_FirstBit = SPI_FirstBit_MSB;
    SPI_InitStruct.SPI_CRCPolynomial = 7;
    SPI_Init(SPI1, &SPI_InitStruct);

    SPI_Cmd(SPI1, ENABLE);
}

int8_t Master_Send_Receive(uint8_t tx_data) {
    GPIO_ResetBits(GPIOA, GPIO_Pin_4); // 拉低片选，选中从设备
    delay_us(1); // 延时确保从设备就绪

    // 发送数据
    while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET);
    SPI_I2S_SendData(SPI1, tx_data);

    // 接收从设备返回数据
    while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET);
    uint8_t rx_data = SPI_I2S_ReceiveData(SPI1);

    GPIO_SetBits(GPIOA, GPIO_Pin_4); // 拉高片选，结束通信
    return rx_data;
}

int8_t Master_Send_Receive_2(uint8_t tx_data) {
    GPIO_ResetBits(GPIOA, SPI_NSS_PIN_2); // 拉低片选，选中从设备
    delay_us(1); // 延时确保从设备就绪

    // 发送数据
    while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET);
    SPI_I2S_SendData(SPI1, tx_data);

    // 接收从设备返回数据
    while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET);
    uint8_t rx_data = SPI_I2S_ReceiveData(SPI1);

    GPIO_SetBits(GPIOA, SPI_NSS_PIN_2); // 拉高片选，结束通信
    return rx_data;
}


int main(void) {
	delay_init();
	LED_Init();
  uint8_t send_data1 = 0x11;  // 初始发送数据
	uint8_t send_data2 = 0x11;  // 初始发送数据
  uint8_t recv_data1 =0;
	uint8_t recv_data2 =0;
	uint8_t   bswitch = 0;


  SPI_Master_Init();

  while (1) {
		if(bswitch == 0){ //丛机1
			bswitch =1 ;
			recv_data1 = Master_Send_Receive(send_data1);
    // 示例：如果从设备返回 0xEE，则表示接收成功
			if (recv_data1== send_data1+1) {
				send_data1++;  // 下次发送+1
				if(send_data1 >=127) send_data1 = 1;
				LED_On();
				delay_ms(500);
				LED_Off();
			}
		}else{  //丛机2
			bswitch =0;
			recv_data2 = Master_Send_Receive_2(send_data2);
    // 示例：如果从设备返回 0xEE，则表示接收成功
			if (recv_data2== send_data2+1) {
				send_data2++;  // 下次发送+1
				if(send_data2 >=127) send_data2 = 1;
				LED_On();
				delay_ms(200);
				LED_Off();
			}
		}

		delay_ms(500);
  }
	return 0;
}

主到从1 从2（从1 从2 这4个线是并联）
PA5 PA5 SCK（时钟线）
PA7 PA7 MOSI（主发从收）
PA6 PA6 MISO（主收从发）
GND GND 都跟接主的地

不同的地方
主从1
PA4 PA4 NSS（片选，主控制）
主从2
PA2 PA4 NSS（片选，主控制）

在这里插入图片描述

4测试
1主1从
地址1

1从

1主2从
地址2

1主2从

5：如果对你又帮助，麻烦点个赞，加个关注
demo 工程

乐奇 Rokid 开放社区

更多推荐

使用Rokid AIUI做了一个童年推箱子游戏

乐奇 Rokid 开放社区

基于 AIUI 框架的眼镜端坐姿监测智能体：WorkerMonitor 设计与实现

基于AIUI框架，设计并实现眼镜端坐姿监测智能体WorkerMonitor。通过加速度传感器实时采集头部姿态数据，结合校准偏移量进行三态分类（正常/警示/异常），每秒采样一次，累计时长并低打扰提醒。每2小时调用LLM生成个性化健康建议，支持自动工作/休息切换与隐藏模式，兼顾隐私与体验。项目采用Ink单文件页面结构，实现极简交互与可持续反馈，为长期伏案者提供无感式颈椎健康管理方案。
