BLDC无位置传感器控制，无刷直流电机bldc 无位置传感器仿真 matlab simulink。 启动初始阶段，启动电流大，转矩也有较大的峰值。 在突加负载时，能快速到达平衡状态，所得速度曲线能够很好地跟踪设定速度曲线；同时在负载突变时，转矩也迅速增大，最后稳定在给定负载转矩附近。

在电机控制领域，BLDC（无刷直流电机）因其高效、可靠等特性被广泛应用。而无位置传感器控制技术更是为其增添了不少优势，无需额外的位置传感器就能实现精确控制，降低成本与复杂度。今天咱们就来聊聊基于Matlab Simulink的BLDC无位置传感器控制仿真。

启动初始阶段：电流与转矩的波澜

在BLDC电机启动初始阶段，会出现一个有趣的现象：启动电流大，转矩也有较大的峰值。这是因为在启动瞬间，电机转子处于静止状态，反电动势为零。根据电机的基本原理，此时外加电压几乎全部加在绕组电阻上，导致电流迅速上升。

以简单的BLDC数学模型为例，相电压方程可以表示为：

\[ ua = Rs ia + Ls \frac{dia}{dt} + ea \]

在启动瞬间，\( ea = 0 \)，所以 \( ia = \frac{ua}{Rs} \) ，由于 \( Rs \) 通常较小，所以电流 \( ia \) 会很大。

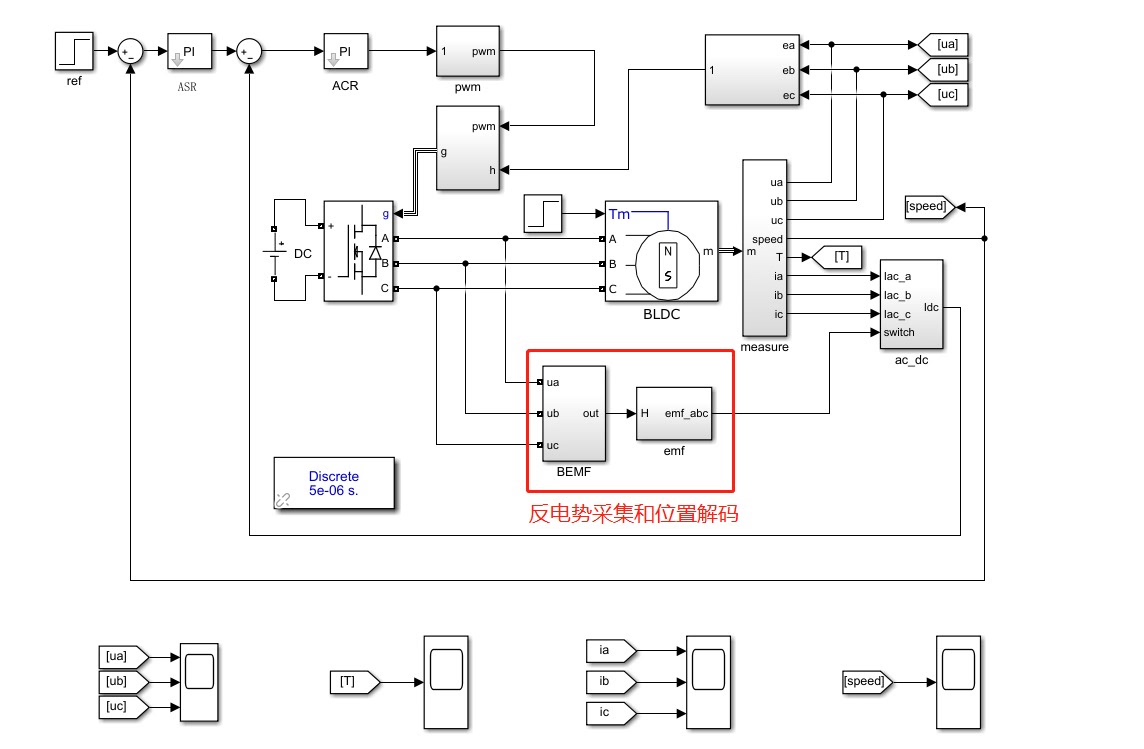

在Matlab Simulink中搭建仿真模型时，我们可以通过设置电机参数来观察这一现象。比如下面这段简单的设置电机绕组电阻和电感的代码片段（假设使用的是自定义的电机模块）：

% 设置电机绕组电阻
Rs = 0.5;
% 设置电机绕组电感
Ls = 0.001;

这里设置的电阻和电感值会影响启动电流的大小，电阻越小，启动电流越大；电感则会影响电流上升的速率。

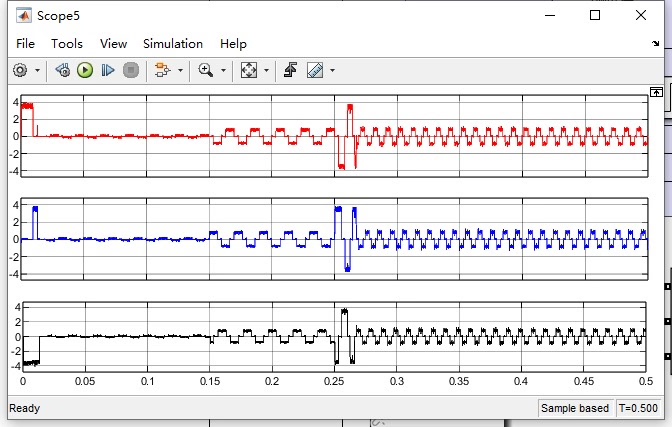

当电机启动时，我们在Simulink的示波器模块中就能看到启动电流和转矩的波形，电流会迅速攀升至一个较大的值，转矩也会相应出现较大峰值。

突加负载时的出色表现

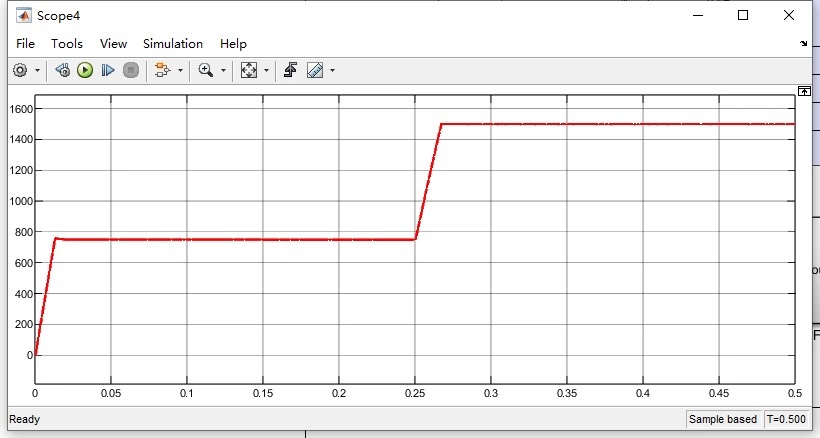

当BLDC电机在运行过程中突加负载时，其表现十分亮眼。它能快速到达平衡状态，所得速度曲线能够很好地跟踪设定速度曲线；同时在负载突变时，转矩也迅速增大，最后稳定在给定负载转矩附近。

这背后的原理是，当负载突然增加时，电机转速会瞬间下降，反电动势随之减小。根据上述电压方程，电流会增大以产生更大的转矩来克服增加的负载。控制系统检测到转速变化后，会调整输出电压，使电机重新回到设定转速。

在Simulink仿真中，我们可以通过添加负载突变模块来模拟这一过程。以下是一个简单的调整电机输入电压以应对负载变化的代码示例（假设采用PI控制器）：

% 定义PI控制器参数
Kp = 1;
Ki = 0.1;
% 初始化积分项
integral = 0;
% 转速误差
error = set_speed - current_speed;
% 积分项更新
integral = integral + error * Ts;
% 计算控制量
control_signal = Kp * error + Ki * integral;
% 根据控制量调整电机输入电压
motor_voltage = base_voltage + control_signal;

这里通过PI控制器不断调整电机输入电压，使得电机在负载突变时能够快速响应并稳定运行。在示波器中观察速度和转矩曲线，能清晰看到速度迅速恢复到设定值，转矩在负载突变瞬间迅速增大，随后稳定在新的负载转矩附近。

通过Matlab Simulink的仿真，我们对BLDC无位置传感器控制在启动和突加负载时的特性有了更直观的认识，也能更好地理解和优化其控制策略，为实际应用打下坚实基础。
