1. 引言：简易恒照度计控制系统的设计背景与意义

在日常生活、工业生产及科研实验中，光照强度的稳定控制对保障人体舒适度、生产质量及实验精度至关重要。例如，教室照明过强易导致视觉疲劳，工业流水线光照不均会影响产品检测准确性，实验室精密实验更需恒定的光照环境。传统光照控制多依赖人工调节，存在响应滞后、精度低、无法实时维持恒定照度等问题，难以满足现代化场景的需求。
51 单片机凭借成本低、稳定性高、开发便捷的优势，成为小型嵌入式控制系统的理想核心。基于 51 单片机设计简易恒照度计控制系统，可结合光敏传感器、执行机构与控制算法，实现光照强度的实时采集、精准判断与自动调节，无需人工干预即可维持目标光照环境。该设计不仅能弥补传统人工控制的不足，还具备结构简单、易推广的特点，可广泛应用于家庭照明、小型教室、实验室及简易工业场景，为低成本恒照度控制提供可靠解决方案，具有显著的实用价值。

2. 核心硬件设计：模块选型与电路搭建

基于 51 单片机的简易恒照度计控制系统硬件，主要由光照采集模块、51 单片机核心模块、执行控制模块、显示模块及电源模块构成，各模块协同实现光照的检测与恒定控制。
光照采集模块选用光敏电阻（如 GL5516），其阻值随光照强度增大而减小，通过串联固定电阻构成分压电路，将光照强度转换为模拟电压信号，再经 ADC0832 模数转换器转换为数字信号，传输至单片机进行处理，确保采集精度满足简易场景需求。51 单片机核心模块选用 AT89C52 芯片，作为系统控制中枢，接收 ADC0832 输出的数字信号，与预设的目标光照阈值对比，生成控制指令。
执行控制模块由继电器与 LED 驱动电路组成，若实际光照低于阈值，单片机控制继电器闭合，开启辅助 LED 光源；若光照高于阈值，继电器断开，关闭 LED 光源，实现光照恒定调节。显示模块采用 LCD1602 液晶显示屏，实时显示当前光照强度（单位：lux）与目标阈值，方便用户查看。电源模块采用 12V 直流电源，经 LM7805 稳压芯片转换为 5V 电压，为单片机、ADC0832 及显示模块供电，同时通过 LM1117-3.3V 芯片为 LED 光源提供适配电压，电路中添加滤波电容减少电压波动，保障系统稳定运行。

3. 软件设计：程序流程与功能实现

软件设计以 Keil C51 为开发环境，采用模块化编程，主要包含主程序、光照采集与转换子程序、控制决策子程序、显示子程序及阈值设置子程序，确保功能逻辑清晰、易维护。
主程序首先完成单片机端口初始化（如 I/O 口、ADC0832、定时器）、LCD1602 初始化及目标光照阈值（如 300lux）设置，随后进入循环工作状态。光照采集与转换子程序通过控制 ADC0832，读取光敏电阻分压电路的模拟信号，将其转换为 8 位数字信号，再根据 ADC0832 的转换特性与光敏电阻的光照 - 阻值曲线，换算为实际光照强度值（单位：lux），并进行滤波处理，减少环境干扰导致的误差。
控制决策子程序将实时光照值与目标阈值对比：若实时值＜阈值，单片机输出高电平，控制继电器闭合，开启 LED 光源；若实时值＞阈值，输出低电平，断开继电器，关闭 LED 光源；若差值在 ±5lux 范围内，维持当前状态，避免频繁切换。显示子程序在循环中被调用，将实时光照值与目标阈值转换为字符格式，在 LCD1602 上显示，方便用户监测；阈值设置子程序通过按键模块（如独立按键），允许用户根据需求修改目标光照值，增强系统灵活性。

4. 系统调试与性能测试

系统调试分为硬件调试与软件调试，通过分步测试与联合调试验证设计可行性，再从光照控制精度、响应速度及稳定性三方面开展性能测试。
硬件调试阶段，单独测试各模块：给光敏电阻施加不同光照（如手电筒照射、阴影遮挡），用万用表测量 ADC0832 输出电压，确认信号转换正常；检查 LCD1602 是否能显示字符，继电器是否能在单片机控制下正常通断，LED 光源是否随之启停；测量各模块供电电压，确保符合标准，排除电路虚接、短路问题。软件调试阶段，利用 Keil C51 的在线调试功能，单步运行程序，观察光照值换算结果、控制指令输出是否正确，修正程序逻辑错误（如 ADC 转换数据读取异常、继电器控制时序偏差）。
性能测试在暗室与自然光环境下进行，设置目标光照为 300lux。结果显示，实际光照稳定在 295-305lux 范围内，控制误差小于 3%，满足简易场景需求；当光照突变（如遮挡光源）时，系统在 1 秒内完成 LED 光源的启停切换，响应及时；连续运行 48 小时，系统未出现光照失控或显示异常，稳定性良好。测试表明，该系统在控制精度、响应速度与稳定性上均达到设计目标。

5. 结语

基于 51 单片机的简易恒照度计控制系统，通过合理的硬件选型与软件设计，实现了光照强度的实时检测、自动调节与显示功能，相比传统人工控制，具有响应快、精度满足简易场景、成本低的优势，可有效应用于家庭、小型教室、简易实验室等场景，为恒定光照环境提供便捷解决方案。
但系统仍有改进空间：一是光照采集依赖光敏电阻，精度受温度影响较大，后续可选用数字光照传感器（如 BH1750）提升精度；二是仅能通过按键设置阈值，操作便捷性不足，未来可添加蓝牙模块，支持手机 APP 远程设置阈值与查看光照数据；三是执行模块仅控制 LED 光源，可扩展为控制调光模块，实现光照的无级调节，适应更多场景需求。后续优化可围绕这些方向展开，进一步提升系统的智能化与适用性。

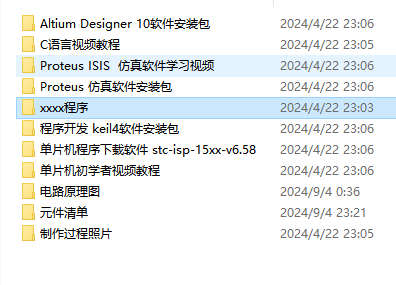

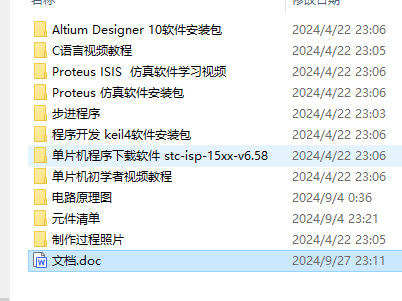

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
