流水线并行、张量并行和3D并行
流水线性并行、张量并行、3D并行三种分布式训练方法的详细解读，从原理到具体方法案例。
流水线性并行和张量并行都是对模型本身进行划分，目的是利用有限的单卡显存训练更大的模型。简单来说，流水线并行水平划分模型，即按照层对模型进行划分；张量并行则是垂直划分模型。3D并行则是将流行线并行、张量并行和数据并行同时应用到模型训练中。
流水线并行
流水线并行的目标是训练更大的模型。本小节先介绍符合直觉的朴素层并行方法，并分析其局限性。然后，介绍流水线并行算法GPipe和PipeDream。
1. 朴素层并行
当一个模型大到单个GPU无法训练时，最直接的想法是对模型层进行划分，然后将划分后的部分放置在不同的GPU上。下面以一个4层的序列模型为例，介绍朴素层并行：
动图
根据上面的介绍，可以发现朴素层并行的缺点：
-
低GPU利用率。在任意时刻，有且仅有一个GPU在工作，其他GPU都是空闲的。
-
计算和通信没有重叠。在发送前向传播的中间结果(FWD)或者反向传播的中间结果(BWD)时，GPU也是空闲的。
-
高显存占用。GPU1需要保存整个minibatch的所有激活，直至最后完成参数更新。如果batch size很大，这将对显存带来巨大的挑战。
GPipe
GPipe的原理
GPipe通过将minibatch划分为更小且相等尺寸的microbatch来提高效率。具体来说，让每个microbatch独立的计算前后向传播，然后将每个mircobatch的梯度相加，就能得到整个batch的梯度。由于每个层仅在一个GPU上，对mircobatch的梯度求和仅需要在本地进行即可，不需要通信。
假设有4个GPU，并将模型按层划分为4个部分。朴素层并行的过程为
| Timestep | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|---|
| GPU3 | FWD | BWD | ||||||
| GPU2 | FWD | BWD | ||||||
| GPU1 | FWD | BWD | ||||||
| GPU0 | FWD | BWD |
可以看到，在某一时刻仅有1个GPU工作。并且每个timesep花费的时间也比较长，因为GPU需要跑完整个minibatch的前向传播。
GPipe将minibatch划分为4个microbatch，然后依次送入GPU0。GPU0前向传播后，再将结果送入GPU1，以此类推。整个过程如下表
| Timestep | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GPU3 | F1 | F2 | F3 | F4 | B4 | B3 | B2 | B1 | ||||||
| GPU2 | F1 | F2 | F3 | F4 | B4 | B3 | B2 | B1 | ||||||
| GPU1 | F1 | F2 | F3 | F4 | B4 | B3 | B2 | B1 | ||||||
| GPU0 | F1 | F2 | F3 | F4 | B4 | B3 | B2 | B1 |
F1表示使用当前GPU上的层来对microbatch1进行前向传播。在GPipe的调度中，每个timestep上花费的时间要比朴素层并行更短，因为每个GPU仅需要处理microbatch。
GPipe的Bubbles问题

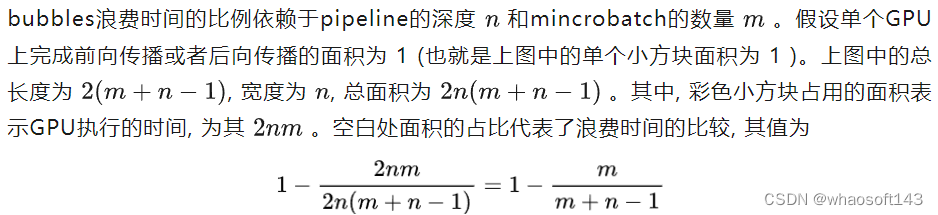

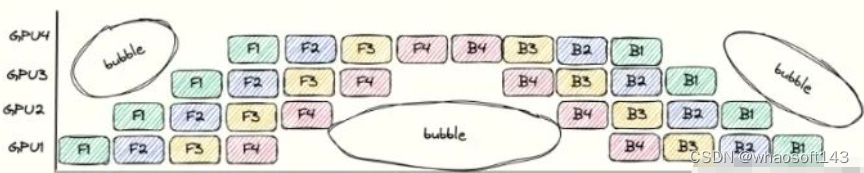

bubbles指的是流水线中没有进行任何有效工作的点。这是由于操作之间的依赖导致的。例如，在GPU3执行完F1之前，GPU4只能等待。整个流水线过程中的bubbles如下图所示。
因此，增大microbatch的数量m，可以降低bubbles的比例。
GPipe的显存需求
增大batch size就会线性增大需要被缓存激活的显存需求。在GPipe中，GPU需要在前向传播至反向传播这段时间内缓存激活(activations)。以GPU0为例，microbatch1的激活需要从timestep 0保存至timestep 13。
GPipe为了解决显存的问题，使用了gradient checkpointing。该技术不需要缓存所有的激活，而是在反向传播的过程中重新计算激活。这降低了对显存的需求，但是增加了计算代价。

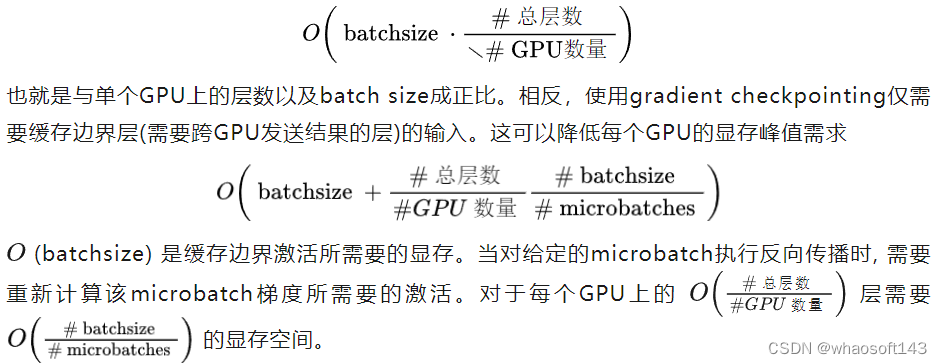

假设所有层都大致相等。每个GPU缓存激活所需要的显存为
PipeDream
GPipe需要等所有的microbatch前向传播完成后，才会开始反向传播。PipeDream则是当一个microbatch的前向传播完成后，立即进入反向传播阶段。 理论上，反向传播完成后就可以丢弃掉对应microbatch缓存的激活。由于PipeDream的反向传播完成的要比GPipe早，因此也会减少显存的需求。

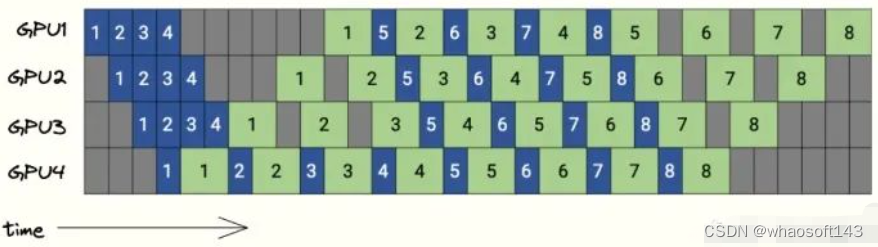

下图是PipeDream的调度图，4个GPU和8个microbatchs。蓝色的方块表示前向传播，绿色表示反向传播，数字则是microbatch的id。
PipeDream在bubbles上与GPipe没有区别，但是由于PipeDream释放显存的时间更早，因此会降低对显存的需求。
合并数据并行和流水线并行
数据并行和流水线并行是正交的，可以同时使用。
-
对于流水线并行。每个GPU需要与下个流水线阶段(前向传播)或者上个流水线阶段(反向传播)进行通信。
-
对于数据并行。每个GPU需要与分配了相同层的GPU进行通信。所有层的副本需要AllReduce对梯度进行平均。

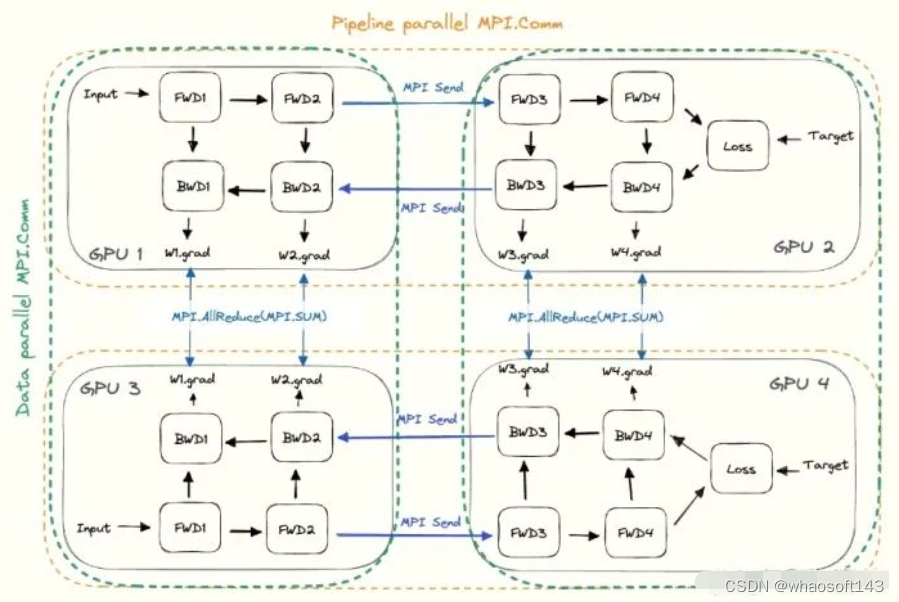

这将在所有GPU上形成子组，并在子组中使用集合通信。任意给定的GPU都会有两部分的通信，一个是包含所有相同层的GPU(数据并行)，另一个与不同层的GPU(流水线并行)。下图是流水线并行度为2且数据并行度为2的示例图，水平方向是完整的一个模型，垂直方向是相同层的不同副本。
张量并行
Transformer中的主要部件是全连接层和注意力机制，其核心都是矩阵乘法。张量并行的核心就是将矩阵乘法进行拆分，从而降低模型对单卡的显存需求。

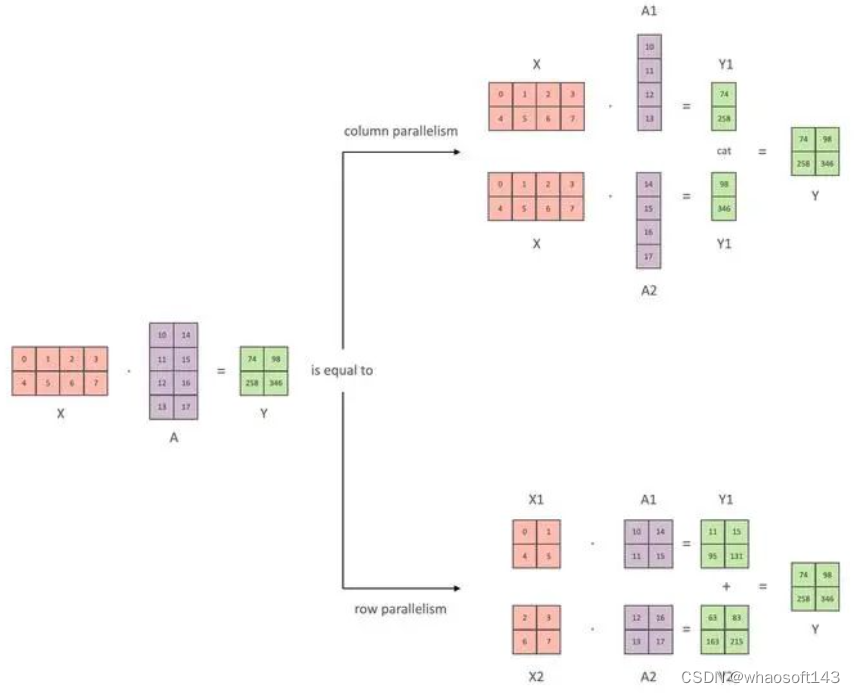

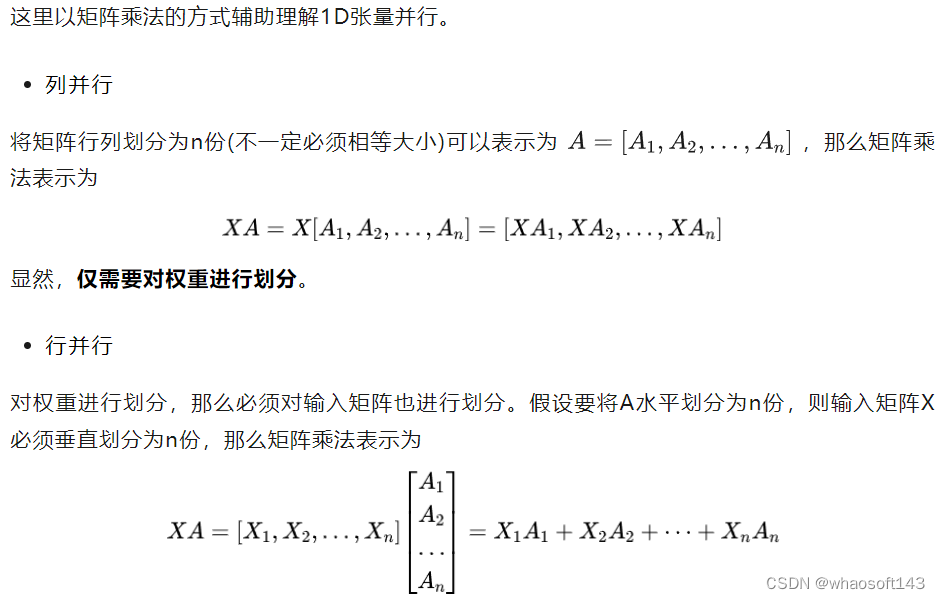

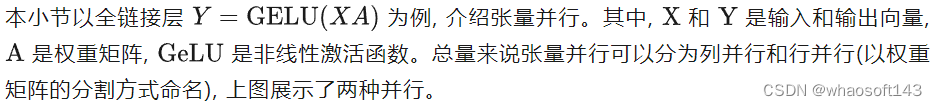

(1) 矩阵乘法角度

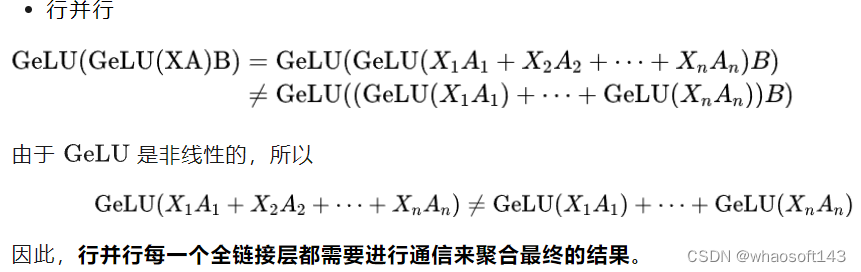

(2) 激活函数与通信
显然，只观察上面的数据公式，无论是行并行还是列并行 ，都只需要在各个部分计算完后进行一次通常。只不过列并行将通信的结果进行拼接，而行并行则是对通信结果相加。

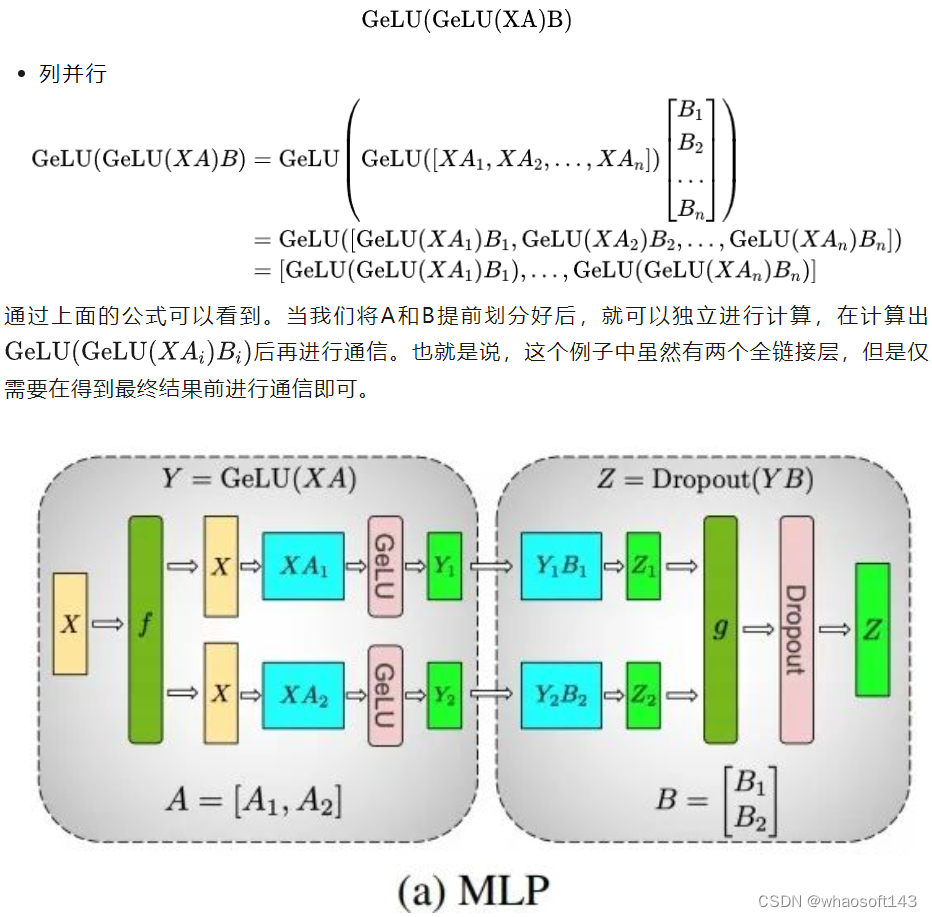

现在，我们将非线性激活GeLU加上，并模拟两层的全链接层。设X是输入，A和B则是两个全链接层的权重。
所以，多个全链接层堆叠时，仅需要在最终输出时进行一次通信即可(如上图所示) 。

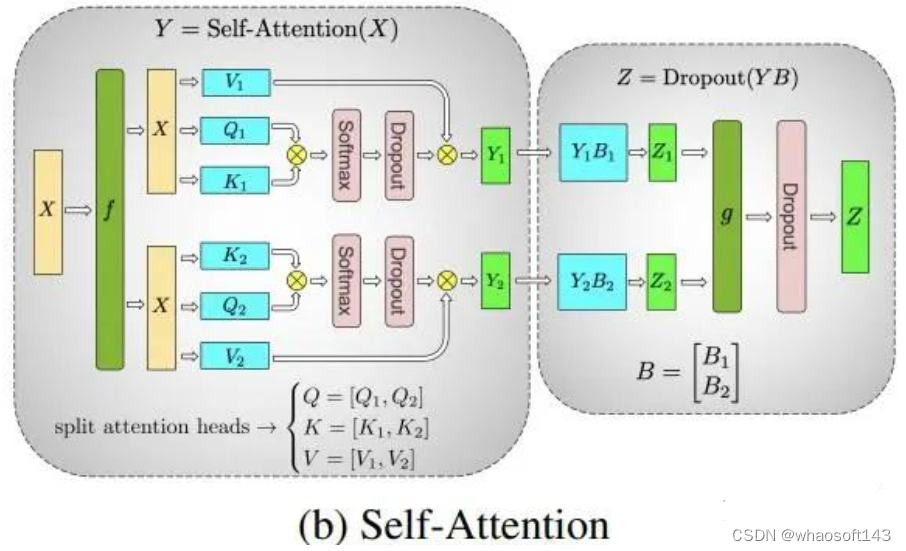

(3) 多头注意力并行
多头注意力并行不是1D张量并行，但是由于其是Megatron-LM中与1D张量并行同时提出的，所以这里也进行简单的介绍。
由于多头注意力的各个头之间本质上就是独立的，因此各个头完全可以并行运算。
注意：张量并行(TP)需要非常快的网络，因此不建议跨多个节点进行张量并行。实际中，若一个节点有4个GPU，最高的张量并行度为4。
2D、2.5D张量并行
在1D张量并行后，又逐步提出了2D、2.5D和3D张量并行。这里对2D和2.5D张量并行进行简单介绍：

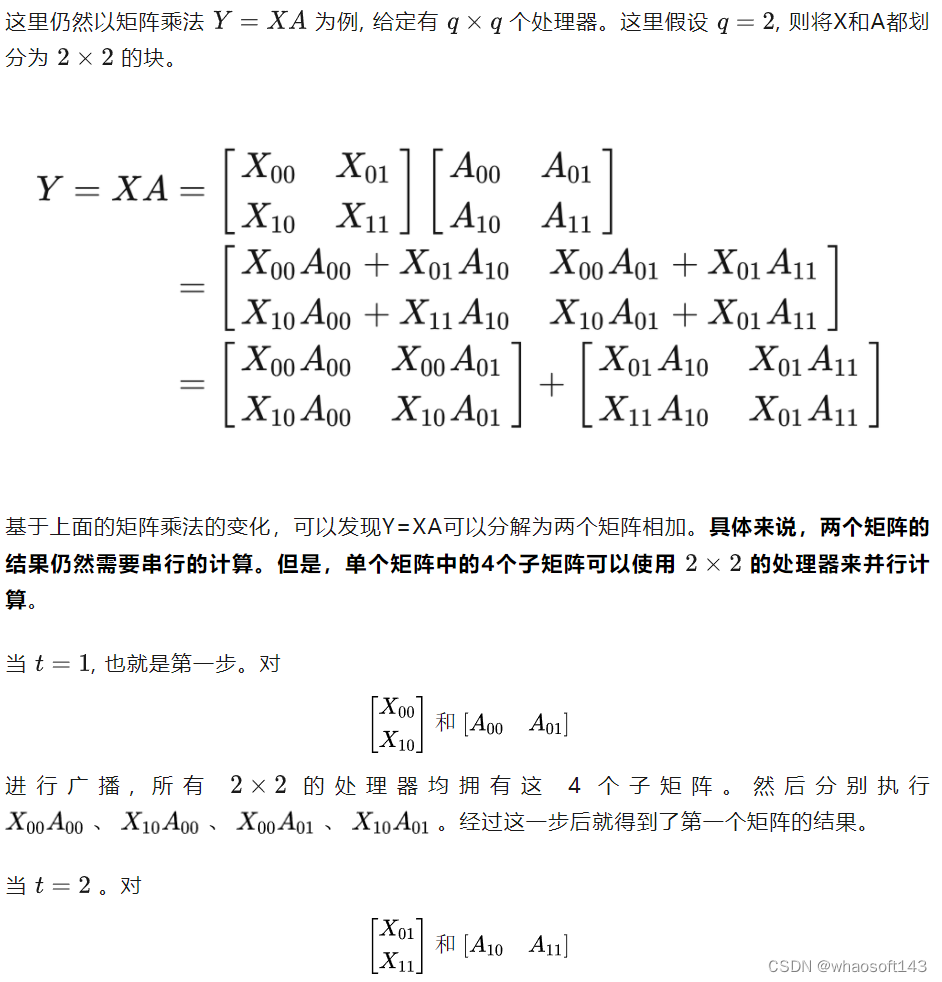

2D张量并行
1D张量并行并没有对激活(activations，也就是模型中间层的输出结果)进行划分，导致消耗大量的显存。
进行广播，各个处理器在分别计算。最终得到第二个矩阵的结果。
将两个矩阵的结果相加。

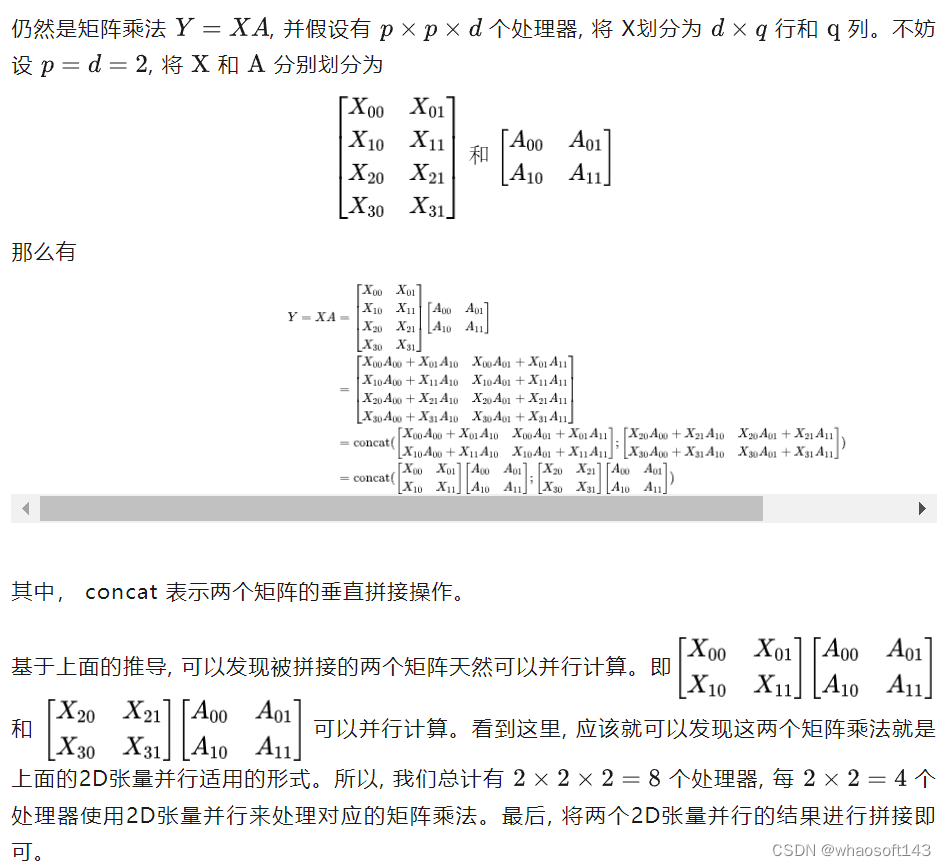

(2) 2.5D张量并行
3D并行
总的来说，3D并行是由数据并行(DP)、张量并行(TP)和流水线并行(PP)组成。前面已经分别介绍了TP和PP，ZeRO-DP是一种显存高效的数据并行策略
下面介绍如何将三种并行技术结合在一起，形成3D并行技术。
一个3D并行的例子

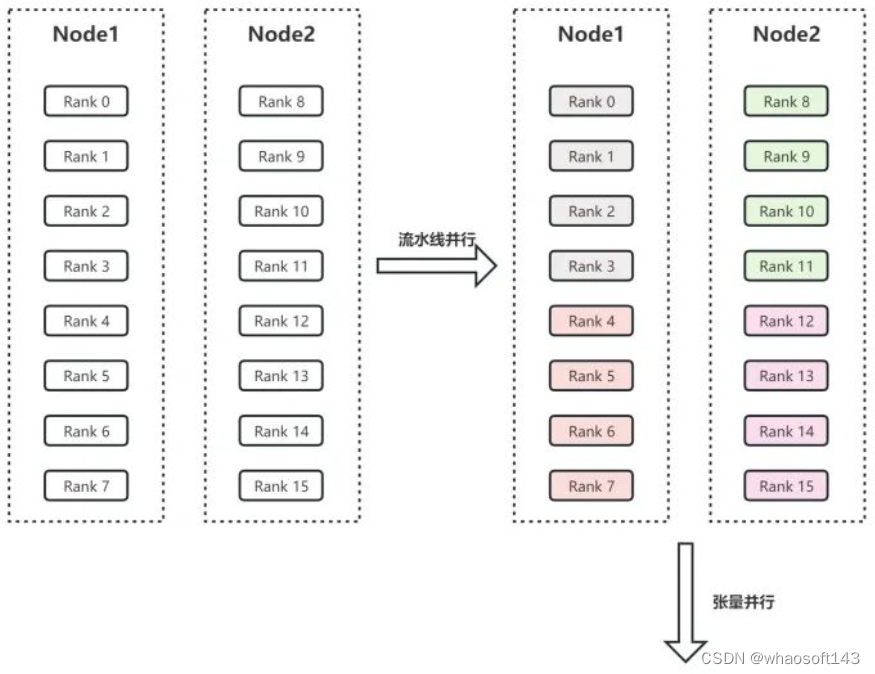

假设有两个节点Node1和Node2，每个节点有8个GPU，共计16个GPU。16个GPU的编号分别为Rank0、Rank1、...、Rank15。此外，假设用户设置流水线并行度为4，张量并行度为2。
流水线并行。流水线并行会将整个模型划分为4份，这里称为sub_model_1至sub_model_4。每连续的4张GPU负责一个sub_model。即上图右上角中，相同颜色的GPU负责相同的sub_model。
张量并行。张量并行会针对流水线并行中的sub_model来进行张量的拆分。即Rank0和Rank1负责一份sub_model_1，Rank2和Rank3负责另一份sub_model_1；Rank4和Rank5负责sub_model_2，Rank6和Rank7负责另一份sub_model_2；以此类推。上图右下角中，绿色线条表示单个张量并行组，每个张量并行组都共同负责某个具体的sub_model。

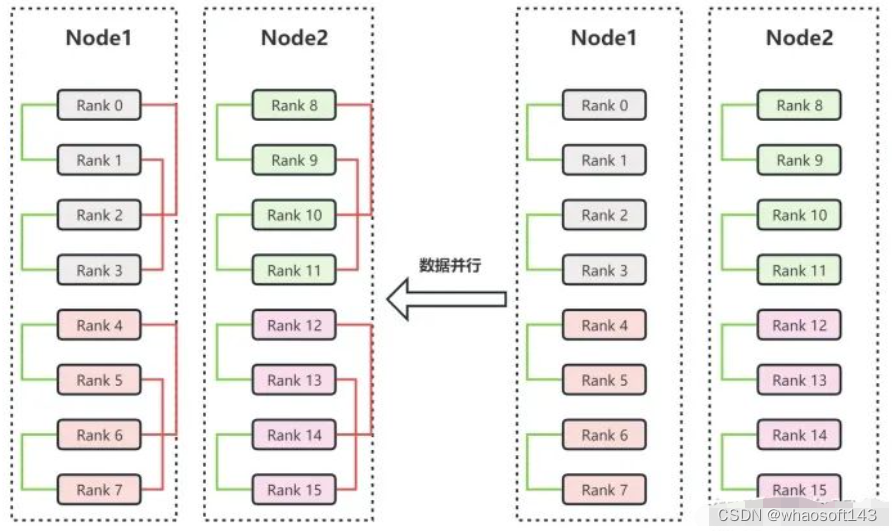

数据并行。数据并行的目的是要保证并行中的相同模型参数读取相同的数据。经过流水线并行和张量并行后，Rank0和Rank2负责相同的模型参数，所以Rank0和Rank2是同一个数据并行组。上图左上角中的红色线条表示数据并行组。whaosoft aiot http://143ai.com
3D并行分析
为什么3D并行需要按上面的方式划分GPU呢？ 首先，模型并行是三种策略中通信开销最大的，所以优先将模型并行组放置在一个节点中，以利用较大的节点内带宽。其次，流水线并行通信量最低，因此在不同节点之间调度流水线，这将不受通信带宽的限制。最后，若张量并行没有跨节点，则数据并行也不需要跨节点；否则数据并行组也需要跨节点。
流水线并行和张量并行减少了单个显卡的显存消耗，提高了显存效率。但是，模型划分的太多会增加通信开销，从而降低计算效率。ZeRO-DP不仅能够通过将优化器状态进行划分来改善显存效率，而且还不会显著的增加通信开销。
参考资料
https://siboehm.com/articles/22/pipeline-parallel-training
https://arxiv.org/pdf/1811.06965.pdf
https://huggingface.co/docs/transformers/v4.18.0/en/parallelism
https://www.colossalai.org/zh-Hans/docs/features/1D_tensor_parallel
https://www.microsoft.com/en-us/research/blog/deepspeed-extreme-scale-model-training-for-everyone/?utm_source=wechat_session&utm_medium=social&utm_oi=738477582021832704
