1 什么是跳表

William Pugh发明，他在论文《Skip lists: a probabilistic alternative to balanced trees》中详细介绍了跳表的数据结构和插入删除等操作，论文是这么介绍跳表的：

Skip lists are a data structure that can be used in place of balanced trees.Skip lists use probabilistic balancing rather than strictly enforced balancing and as a result the algorithms for insertion and deletion in skip lists are much simpler and significantly faster than equivalent algorithms for balanced trees.

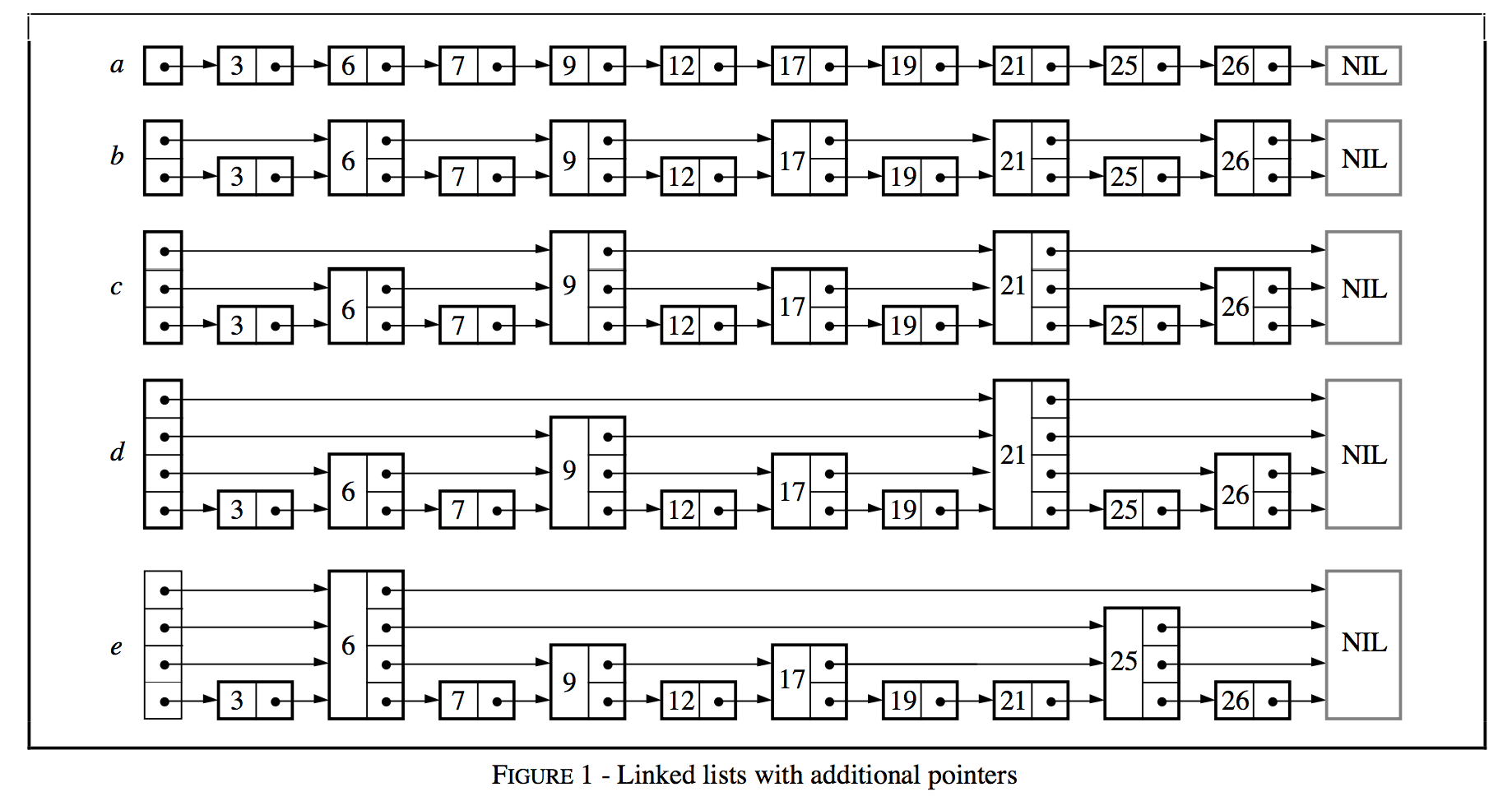

即跳表可用来替代红黑树，使用概率均衡技术，使得插入、删除操作更简单、更快。先来看论文里的一张图：

• a：已排好序的链表，查找一个结点最多需比较N个结点
• b：每隔2个结点增加一个指针，指向该结点间距为2的后续结点，查找一个结点最多比较ceil(N/2)+1个结点
• c，每隔4个结点增加一个指针，指向该结点间距为4的后续结点，查找一个结点最多比较ceil(N/4)+1个结点
• 若每第2^i 个结点都有一个指向间距为 2^i的后续结点的指针，不断增加指针，比较次数降为log(N)。搜索会很快，但插入、删除很困难

一个拥有k个指针的结点称为一个k层结点（level k node）。按上述逻辑，50%的结点为1层，25%的结点为2层，12.5%的结点为3层…若每个结点的层数随机选取，是否仍服从这样的分布呢？

使一个k层结点的第i个指针指向第i层的下一个结点，而非它后面的第2^(i-1)个结点，则结点的插入和删除只需原地修改操作；一个结点的层数，是在它被插入时随机选取的，并且永不改变。因为这样的数据结构是基于链表的，并且额外的指针会跳过中间结点，所以称为跳表（Skip Lists）。

二分查找底层依赖数组随机访问的特性，所以只能用数组实现。若数据存储在链表，就无法用二分搜索了？

只需稍微改造下链表，就能支持类似“二分”搜索，即跳表（Skip list），支持快速的新增、删除、搜索操作。

2 Redis有序集合（Sorted Set）

就是用跳表实现。红黑树也能实现快速插入、删除和查找操作。Redis为何不选择红黑树？

单链表，即使存储数据有序，若搜索某数据，也只能从头到尾遍历，搜索效率低，平均时间复杂度O(n)。

3 提高链表结构搜索效率

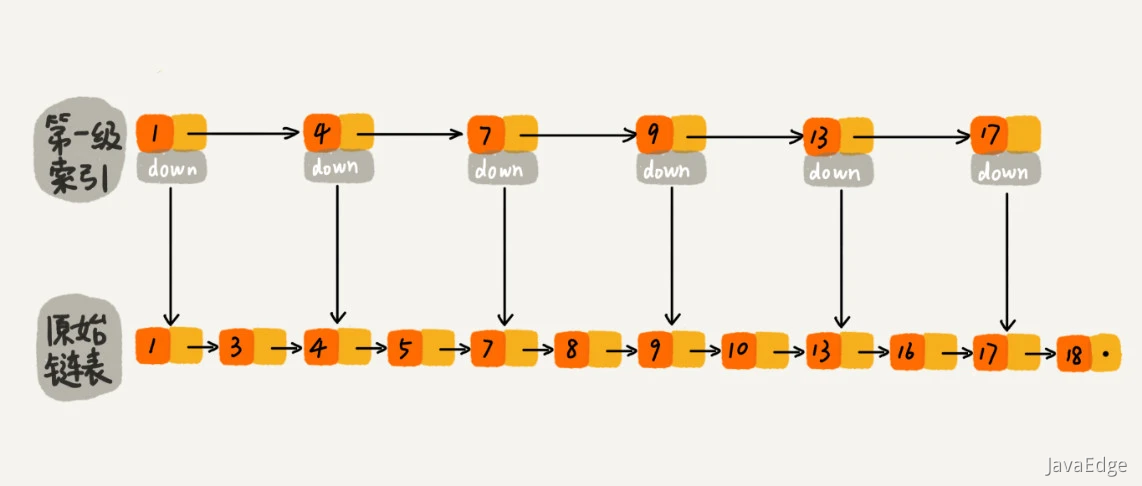

若如下图，对链表建立一级“索引”，每两个结点提取一个结点到上一级，把抽出来的那级叫作索引或索引层。图中的down表示down指针，指向下一级结点。

如搜索16：

• 先遍历索引层，当遍历到索引层的13时，发现下一个结点是17，说明目标结点位于这俩结点中间
• 然后通过down指针，下降到原始链表层，继续遍历
  此时只需再遍历2个结点，即可找到16！

原先单链表结构需遍历10个结点，现在只需遍历7个结点。加一层索引，所需遍历的结点个数的确减少了，搜索效率提升！

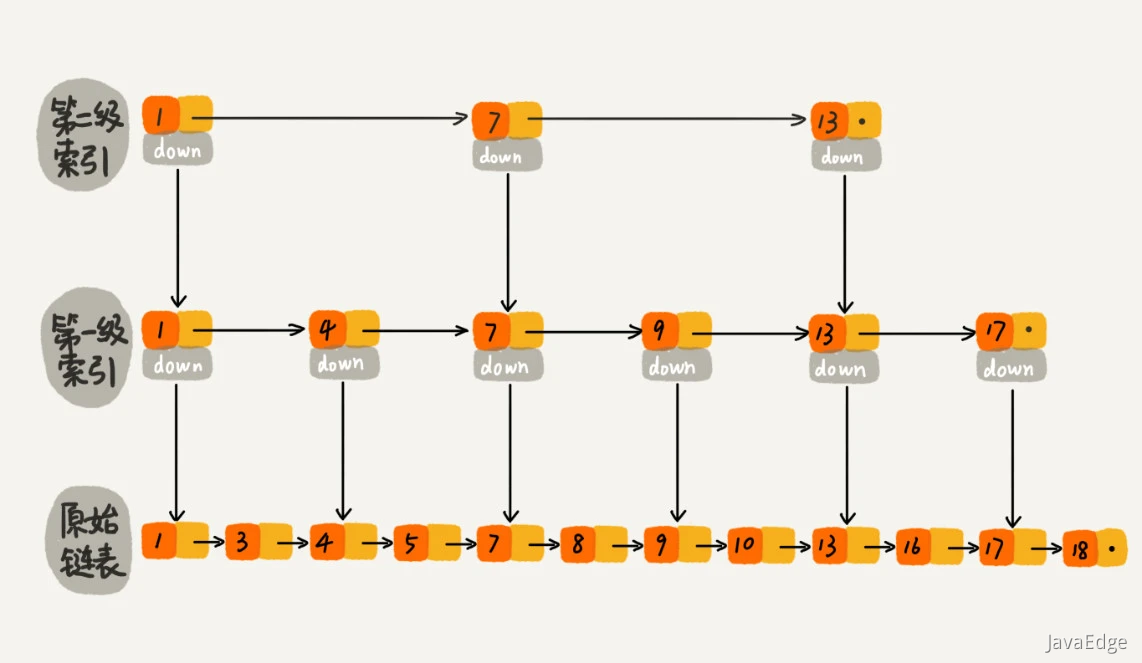

再加层索引，搜索效率会更高吗？每两个结点再抽出一个结点到第二级索引。现在搜索16，只需遍历6个结点：

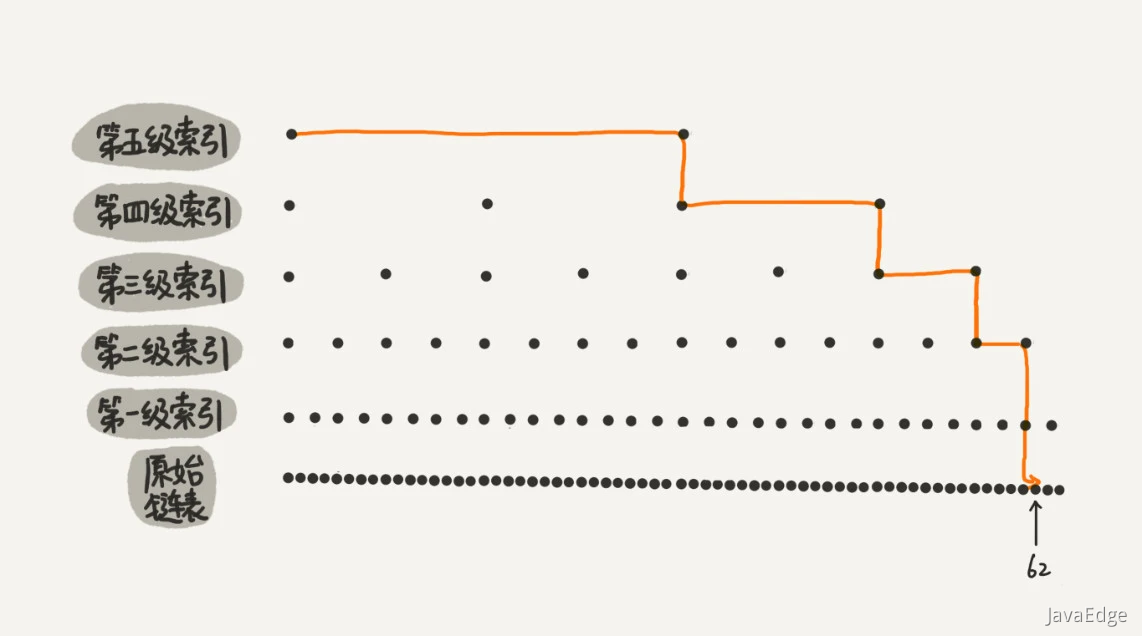

数据量大一点，有一64结点链表，给它建立五级索引：

原来没有索引时，单链表搜索62需遍历62个结点！现在只需遍历11个。当链表长度n很大，建立索引后，搜索性能显著提升。这种有多级索引的，可提高查询效率的链表就是跳表。

4 跳表的搜索时间复杂度

单链表搜索时间复杂度O(n)，跳表呢？

若链表有n个结点，有多少级索引？假设每两个结点抽出一个结点作为上级索引，则：

• 第一级索引结点个数是n/2
• 第二级n/4
• 第三级n/8
• …
• 第k级就是n/(2^k)

假设索引有h级，最高级索引有2个结点，可得：

n/(2h) = 2

所以：

h = log2n-1

若包含原始链表这一层，整个跳表的高度就是log2N。在跳表中查询某数据时，若每层都要遍历m个结点，那在跳表中查询一个数据的时间复杂度就是O(m*logn)。

那这m值多少？按前面这种索引结构，每级索引都最多只需遍历3个结点，即m=3

5 为何是3？

假设要查找数据x，在第k级索引中，遍历到y结点后，发现x大于y，小于后面的结点z，所以通过y的down指针，从第k级索引下降到第k-1级索引。在第k-1级索引中，y和z之间只有3个结点（包含y和z），所以，我们在K-1级索引中最多只需要遍历3个结点，依次类推，每一级索引都最多只需要遍历3个结点。

所以跳表中查询任意数据时间复杂度就是O(logn)。跟二分查找一样。其实是基于单链表实现了二分查找，这种查询效率的提升，前提是建立了很多级索引，也就是我们在第6节讲过的空间换时间的设计思路。

6 跳表内存占用

由于跳表要存储多级索引，势必比单链表消耗更多存储空间。那到底是多少呢？若原始链表大小为n：

• 第一级索引大约有n/2个结点
• 第二级索引大约有n/4个结点
• …
• 最后一级2个结点

多级结点数总和：

n/2+n/4+n/8…+8+4+2=n-2

所以空间复杂度是O(n)。量还是挺大，能否再稍微

7 索引占用内存空间优化

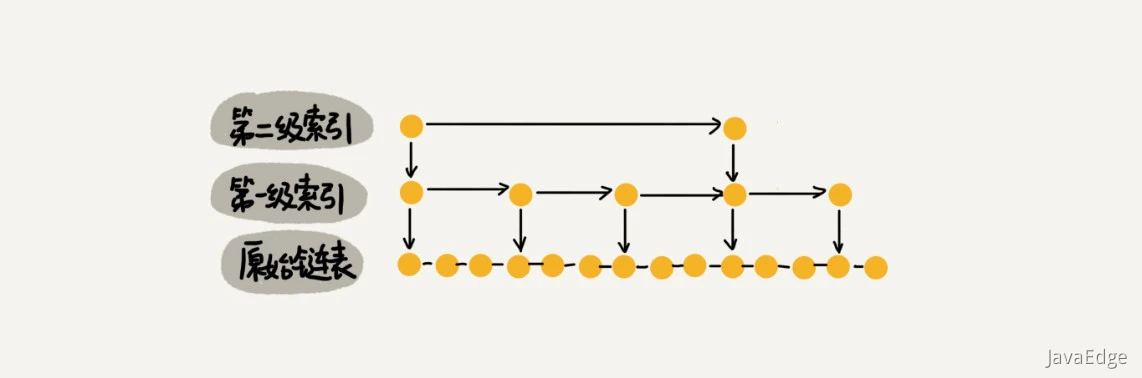

若每三五个结点才抽取一个到上级索引：

• 第一级索引需要大约n/3个结点
• 第二级索引需要大约n/9个结点
• 每往上一级，索引结点个数都除以3

假设最高级索引结点个数为1，总索引结点数：

n/3+n/9+n/27+…+9+3+1=n/2

尽管空间复杂度还是O(n)，但比上面的每两个结点抽一个结点的索引构建方法，要减少一半的索引结点存储空间。

大可不必过分在意索引占用额外空间，实际开发中，原始链表中存储的有可能是很大的对象，而索引结点只需存储关键值和几个指针，无需存储对象，所以当对象比索引结点大很多时，那索引占用的额外空间可忽略。

8 插入和删除的时间复杂度

8.1 插入

插入一个数据，O(logn)时间复杂度。
单链表中，一旦定位好要插入位置，插入时间复杂度O(1)。但为保证原始链表中数据的有序性，要先找到插入位置，所以查找操作较耗时。

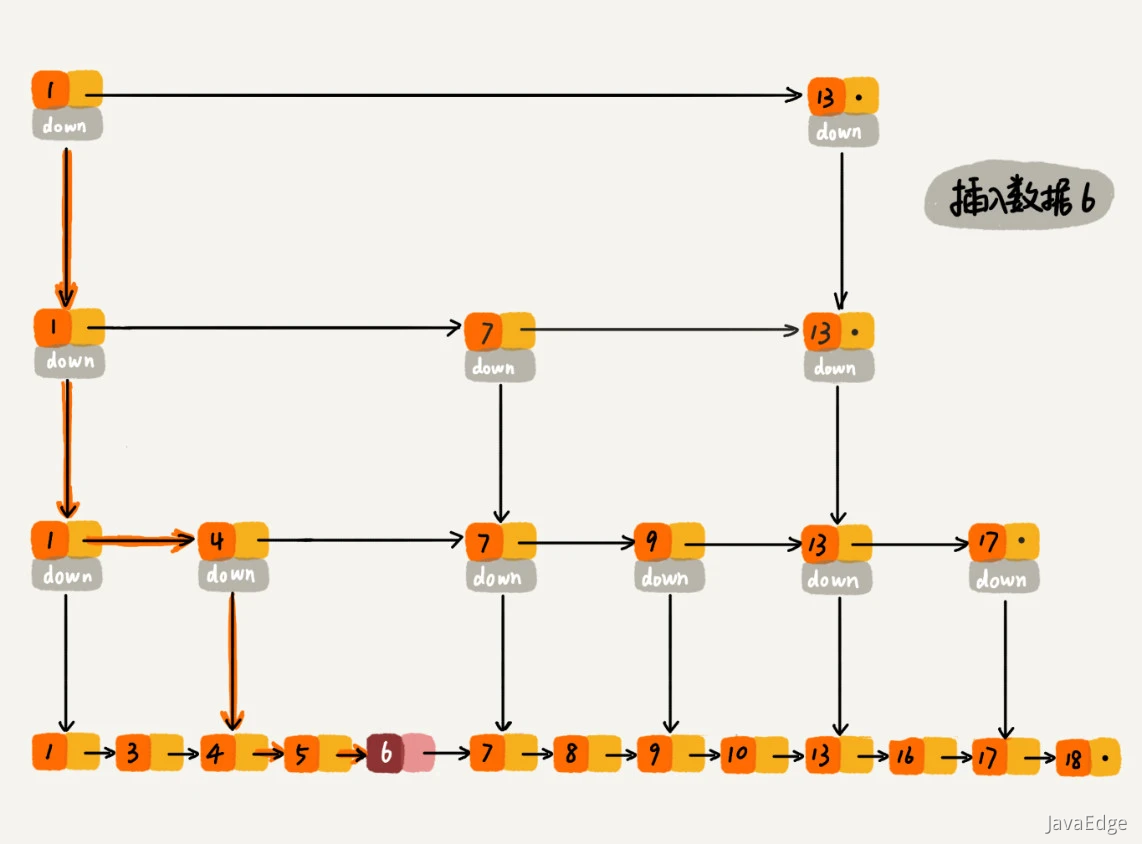

纯单链表，需遍历每个结点以找到插入位置。但跳表搜索某结点的的时间复杂度O(logn)，所以搜索某数据应插入的位置的时间复杂度也是O(logn)：

8.2 删除

如果这个结点在索引中也有出现，除了要删除原始链表的结点，还要删除索引中的。
因为单链表删除操作需拿到要删除结点的前驱结点，然后通过指针完成删除。所以查找要删除结点时，一定要获取前驱结点。若是双向链表，就没这个问题了。

9 索引动态更新

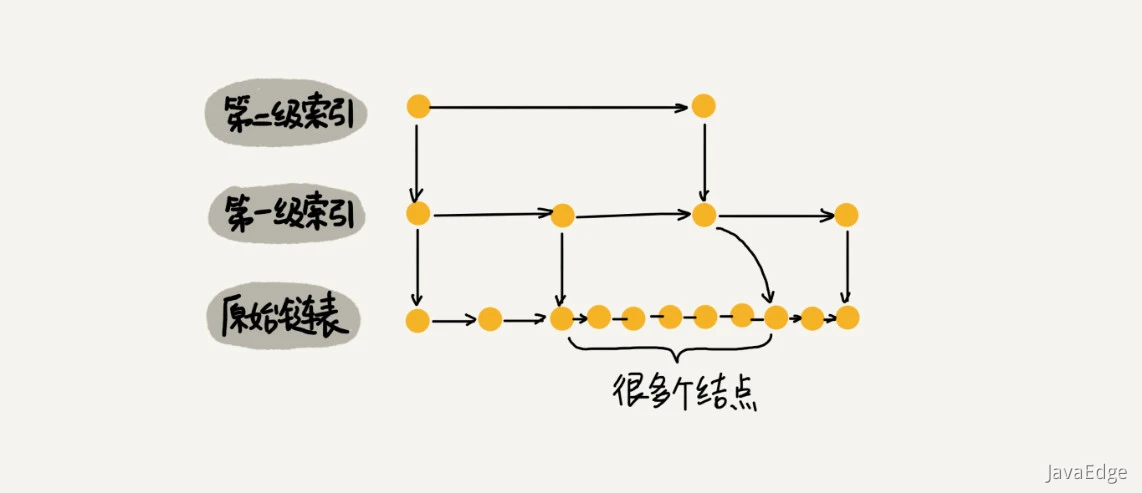

当不停往跳表插入数据时，若不更新索引，可能出现某2个索引结点之间数据非常多。极端时退化成单链表。

需维护索引与原始链表大小之间的平衡，即若链表结点多，索引结点就相应增加，避免复杂度退化及查找、插入、删除操作性能下降。

像红黑树、AVL树等平衡二叉树通过左、右旋保持左右子树平衡，而跳表通过随机函数维护“平衡性”。

往跳表插入数据时，可选择同时将这个数据插入到部分索引层中。

9.1 如何选择加入哪些索引层？

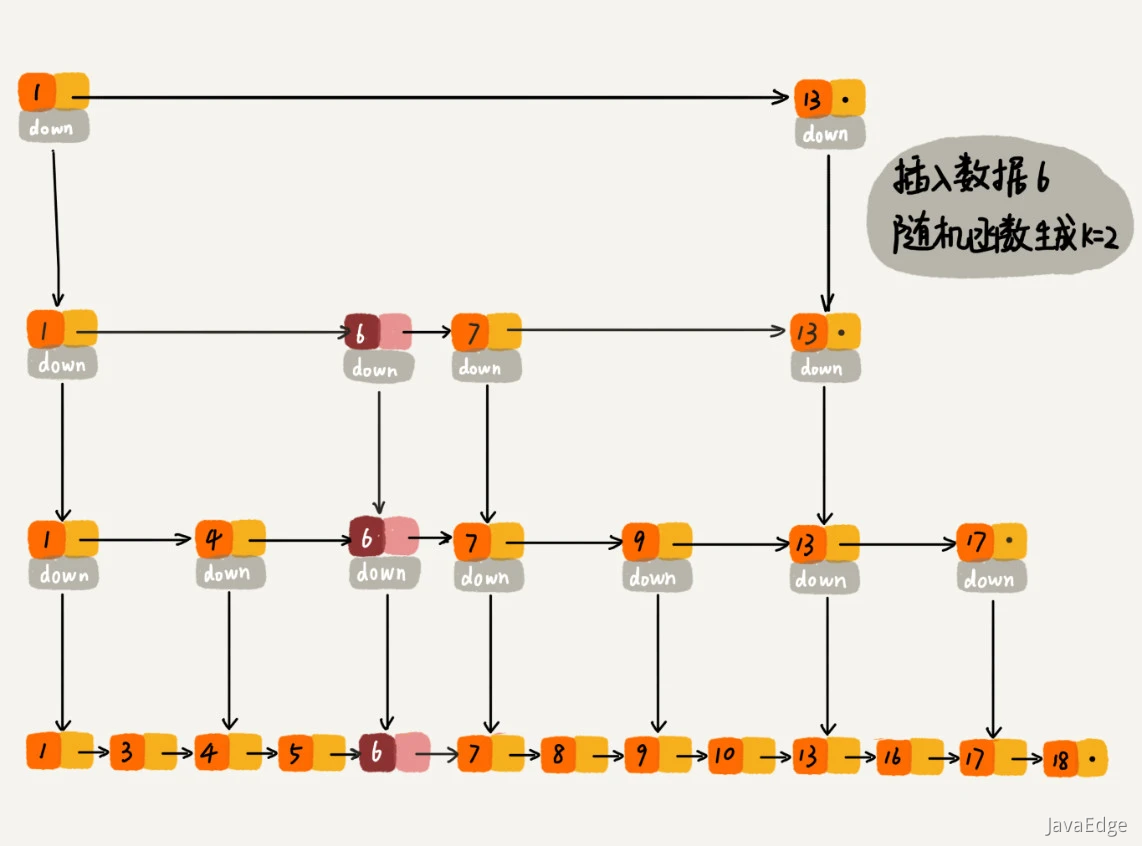

通过随机函数，决定将这个结点插入到哪几级索引。如随机函数生成值K，就把这个结点添加到第一级到第K级索引。

10 为何Redis用跳表来实现有序集合，而非红黑树？

10.1 Redis有序集合核心操作

• 插入一个数据
• 删除一个数据
• 查找一个数据
• 迭代输出有序序列

以上操作，红黑树也能完成，时间复杂度跟跳表一样。

• 按照区间查找数据
  红黑树效率低于跳表。跳表可做到O(logn)定位区间的起点，然后在原始链表顺序往后遍历。

除了性能的其它原因

• 代码实现比红黑树好懂、好写多了，因为简单就代表可读性好，不易出错
• 跳表更灵活，可通过改变索引构建策略，有效平衡执行效率和内存消耗

因为红黑树比跳表诞生更早，很多编程语言中的Map类型（比如JDK 的 HashMap）都是通过红黑树实现的。业务开发时，直接从JDK拿来用，但跳表没有一个现成的实现，只能自己实现。

11 跳表实现（Java 版）

① 数据结构

• 表中的元素使用结点表示，结点的层数在它被插入时随机计算决定（与表中已有结点数目无关）
• 一个i层的结点有i个前向指针（java中使用结点对象数组forward来表示），索引为从1~i
• MaxLevel记录跳表的最大层数
• 跳表的层数，为当前所有结点中的最大层数（若list为空，则层数为1）
• 列表头header拥有从1到MaxLevel的前向指针

public class SkipList<T> {

    // 最高层数
    private final int MAX_LEVEL;
    // 当前层数
    private int listLevel;
    // 表头
    private SkipListNode<T> listHead;
    // 表尾
    private SkipListNode<T> NIL;
    // 生成randomLevel用到的概率值
    private final double P;
    // 论文里给出的最佳概率值
    private static final double OPTIMAL_P = 0.25;

    public SkipList() {
        // 0.25, 15
        this(OPTIMAL_P, (int)Math.ceil(Math.log(Integer.MAX_VALUE) / Math.log(1 / OPTIMAL_P)) - 1);
    }

    public SkipList(double probability, int maxLevel) {
        P = probability;
        MAX_LEVEL = maxLevel;

        listLevel = 1;
        listHead = new SkipListNode<T>(Integer.MIN_VALUE, null, maxLevel);
        NIL = new SkipListNode<T>(Integer.MAX_VALUE, null, maxLevel);
        for (int i = listHead.forward.length - 1; i >= 0; i--) {
            listHead.forward[i] = NIL;
        }
    }

    // 内部类
    class SkipListNode<T> {
        int key;
        T value;
        SkipListNode[] forward;

        public SkipListNode(int key, T value, int level) {
            this.key = key;
            this.value = value;
            this.forward = new SkipListNode[level];
        }
    }
}

② 搜索算法

按key搜索，找到返回该key对应的value，未找到则返回null。

通过遍历forward数组，找特定的searchKey。假设skip list的key从小到大排列，从跳表当前最高层listLevel开始寻找searchKey。

在某层找到一个不＜searchKey的结点后，跳到下层继续找，直到最底层

根据最后搜索停止位置的下一个结点，就可以判断searchKey在不在跳表中。

跳表中查找8

③ 插入和删除算法

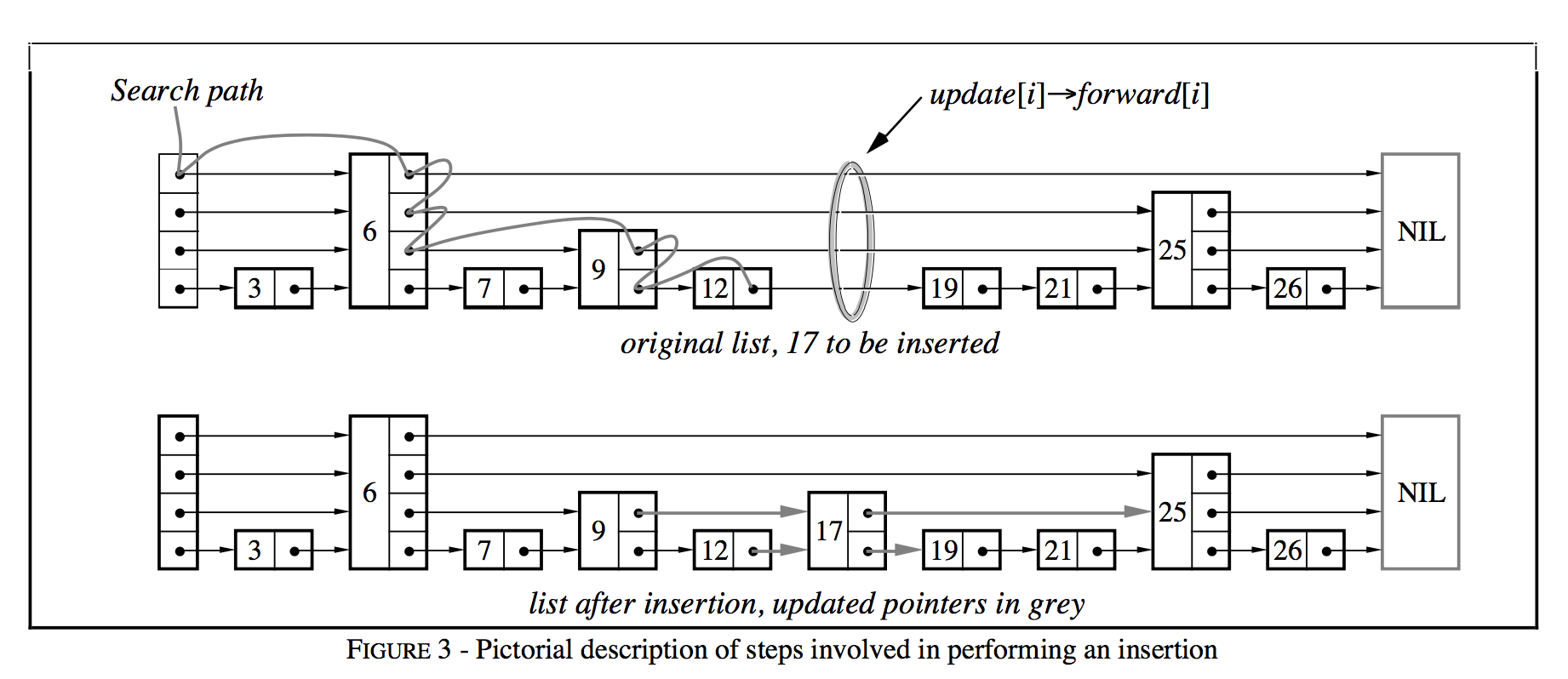

通过查找与连接（search and splice）：

维护一个update数组，在搜索结束之后，update[i]保存的是待插入/删除结点在第i层的左侧结点。

插入

若key不存在，则插入该key与对应的value；若key存在，则更新value。

如果待插入的结点的层数高于跳表的当前层数listLevel，则更新listLevel。

选择待插入结点的层数randomLevel：

randomLevel只依赖于跳表的最高层数和概率值p。

另一种实现方法为，如果生成的randomLevel大于当前跳表的层数listLevel，那么将randomLevel设置为listLevel+1，这样方便以后的查找，在工程上是可以接受的，但同时也破坏了算法的随机性。

删除

删除特定的key与对应的value。如果待删除的结点为跳表中层数最高的结点，那么删除之后，要更新listLevel。

public class SkipList<T> {

    // 最高层数
    private final int MAX_LEVEL;
    // 当前层数
    private int listLevel;
    // 表头
    private SkipListNode<T> listHead;
    // 表尾
    private SkipListNode<T> NIL;
    // 生成randomLevel用到的概率值
    private final double P;
    // 论文里给出的最佳概率值
    private static final double OPTIMAL_P = 0.25;

    public SkipList() {
        // 0.25, 15
        this(OPTIMAL_P, (int)Math.ceil(Math.log(Integer.MAX_VALUE) / Math.log(1 / OPTIMAL_P)) - 1);
    }

    public SkipList(double probability, int maxLevel) {
        P = probability;
        MAX_LEVEL = maxLevel;

        listLevel = 1;
        listHead = new SkipListNode<T>(Integer.MIN_VALUE, null, maxLevel);
        NIL = new SkipListNode<T>(Integer.MAX_VALUE, null, maxLevel);
        for (int i = listHead.forward.length - 1; i >= 0; i--) {
            listHead.forward[i] = NIL;
        }
    }

    // 内部类
    class SkipListNode<T> {
        int key;
        T value;
        SkipListNode[] forward;

        public SkipListNode(int key, T value, int level) {
            this.key = key;
            this.value = value;
            this.forward = new SkipListNode[level];
        }
    }

    public T search(int searchKey) {
        SkipListNode<T> curNode = listHead;

        for (int i = listLevel; i > 0; i--) {
            while (curNode.forward[i].key < searchKey) {
                curNode = curNode.forward[i];
            }
        }

        if (curNode.key == searchKey) {
            return curNode.value;
        } else {
            return null;
        }
    }

    public void insert(int searchKey, T newValue) {
        SkipListNode<T>[] update = new SkipListNode[MAX_LEVEL];
        SkipListNode<T> curNode = listHead;

        for (int i = listLevel - 1; i >= 0; i--) {
            while (curNode.forward[i].key < searchKey) {
                curNode = curNode.forward[i];
            }
            // curNode.key < searchKey <= curNode.forward[i].key
            update[i] = curNode;
        }

        curNode = curNode.forward[0];

        if (curNode.key == searchKey) {
            curNode.value = newValue;
        } else {
            int lvl = randomLevel();

            if (listLevel < lvl) {
                for (int i = listLevel; i < lvl; i++) {
                    update[i] = listHead;
                }
                listLevel = lvl;
            }

            SkipListNode<T> newNode = new SkipListNode<T>(searchKey, newValue, lvl);

            for (int i = 0; i < lvl; i++) {
                newNode.forward[i] = update[i].forward[i];
                update[i].forward[i] = newNode;
            }
        }
    }

    public void delete(int searchKey) {
        SkipListNode<T>[] update = new SkipListNode[MAX_LEVEL];
        SkipListNode<T> curNode = listHead;

        for (int i = listLevel - 1; i >= 0; i--) {
            while (curNode.forward[i].key < searchKey) {
                curNode = curNode.forward[i];
            }
            // curNode.key < searchKey <= curNode.forward[i].key
            update[i] = curNode;
        }

        curNode = curNode.forward[0];

        if (curNode.key == searchKey) {
            for (int i = 0; i < listLevel; i++) {
                if (update[i].forward[i] != curNode) {
                    break;
                }
                update[i].forward[i] = curNode.forward[i];
            }

            while (listLevel > 0 && listHead.forward[listLevel - 1] == NIL) {
                listLevel--;
            }
        }
    }

    private int randomLevel() {
        int lvl = 1;
        while (lvl < MAX_LEVEL && Math.random() < P) {
            lvl++;
        }
        return lvl;
    }

    public void print() {
    for (int i = listLevel - 1; i >= 0; i--) {
            SkipListNode<T> curNode = listHead.forward[i];
            while (curNode != NIL) {
                System.out.print(curNode.key + "->");
                curNode = curNode.forward[i];
            }
            System.out.println("NIL");
        }
    }

    public static void main(String[] args) {
        SkipList<Integer> sl = new SkipList<Integer>();
        sl.insert(20, 20);
        sl.insert(5, 5);
        sl.insert(10, 10);
        sl.insert(1, 1);
        sl.insert(100, 100);
        sl.insert(80, 80);
        sl.insert(60, 60);
        sl.insert(30, 30);
        sl.print();
        System.out.println("---");
        sl.delete(20);
        sl.delete(100);
        sl.print();
    }
}
