目标检测的评价指标

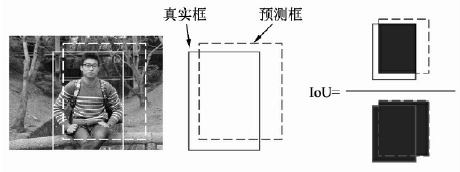

交并比 (Intersection of Union, IoU)

def iou(boxA, boxB):
	# 计算重合部分的上、下、左、右 4 个边的值，注意最大最小函数的使用
	left_max = max(boxA[0], boxB[0])
	top_max = max(boxA[1], boxB[1])
	right_min = min(boxA[2], boxB[2])
	bottom_min = min(boxA[3], boxB[3])
	# 计算重合部分的面积
	inter = max(0, (right_min-left_max))* max(0, (bottom_min-top_max)
	Sa = (boxA[2]-boxA[0])*(boxA[3]-boxA[1])
	Sb = (boxB[2]-boxB[0])*(boxB[3]-boxB[1])
	# 计算所有区域的面积并计算iou，如果是Python 2，则要增加浮点化操作
	union = Sa+Sb-inter
	iou = inter/union
	return iou

mAP (mean Average Precision)

TP, FP, FN, TN

• 由于图像中存在背景与物体两种标签，预测框也分为正确与错误，因此在评测时会产生以下 4 种样本:
  • (1) 正确检测框 TP (True Positive)：预测框正确地与标签框匹配了，两者间的 IoU 大于 0.5
  • (2) 误检框 FP (False Positive)：将背景预测成了物体，通常这种框与图中所有标签的 IoU 都不会超过 0.5
  • (3) 漏检框 FN (False Negative)：本来需要模型检测出的物体，模型没有检测出
  • (4) 正确背景 TN (True Negative)：本身是背景，模型也没有检测出来，这种情况在物体检测中通常不需要考虑


---

P-R 曲线

预测值 (Dets): 物体类别、边框位置的 4 个预测值、该物体的得分
标签值 (GTs): 物体类别、边框位置的 4 个真值

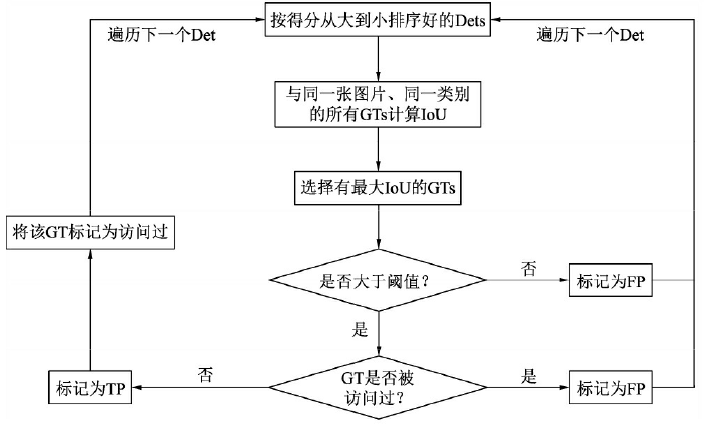

• 遍历到每一个预测框时，都可以生成一个对应的 $P$ (Precision, 准确率) 与 $R$ (Recall, 召回率)：

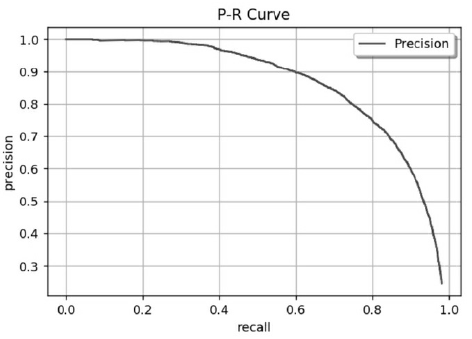

  $$P=\frac{TP}{TP+FP}$$$$R=\frac{TP}{TP+FN}=\frac{TP}{len(GTs)}$$将所有的点绘制成曲线，即形成了 P-R 曲线 (每一个类别都可以绘制出一个单独的 P-R 曲线):


---

mAP (mean Average Precision)

• 即使有了 P-R 曲线，评价模型仍然不直观，如果直接取曲线上的点，在哪里选取都不合适，因为召回率高的时候准确率会很低，准确率高的时候往往召回率很低。这时，AP 就派上用场了：
  $$AP={\int }_0^{1}PdR$$严格意义上讲，还需要对曲线进行一定的修正，再进行 AP 计算。除了求面积的方式，还可以使用 11 个不同召回率对应的准确率求平均的方式求 AP
• 每个类别的 AP 是相互独立的，将每个类别的 AP 进行平均，即可得到 mAP。我们常使用 mAP 这一指标来评价一个模型的好坏

其他指标

• 速度需求：自动驾驶等场景下，通常需要对图像处理达到非常低的时延才能保证足够的安全，这时检测器需要达到实时性；而在机械臂自动分拣等系统中，速度并不是第一考虑因素
• 召回率：在交通流量统计系统中，首先需要保障的指标是车辆、行人等物体的召回率，这会直接影响流量统计，相比之下，检测的边框精准度是次要的指标
• 边框精准度：在智能测量、机械臂自动分拣等应用中，检测边框的精准度直接影响系统的成功率，因此需要选择边框精准度更高的网络，这是首要因素
• …

非极大值抑制 (Non-Maximum Suppression, NMS)

NMS 基本过程

• 当前的物体检测算法为了保证召回率，对于同一个真实物体往往会有多于 1 个的候选框输出。由于多余的候选框会影响检测精度，因此需要利用 NMS 过滤掉重叠的候选框，得到最佳的预测输出


在上图中，候选框 C 的得分比 A 要低，在评测时，C 候选框会被当做一个 False Positive 来看待，从而降低模型精度。实际上，由于候选框 A 的质量要比 C 好，理想的输出是 A 而不是 C，我们希望能够抑制掉候选框 C

---

NMS 方法

• NMS 方法简单有效，并且对检测结果至关重要，在物体检测算法中有着广泛的应用。基本的 NMS 方法利用得分高的边框抑制得分低且重叠程度高的边框，因此涉及以下两个量化指标：
  • 预测得分：NMS 假设一个边框的预测得分越高，这个框就要被优先考虑，其他与其重叠超过一定程度的边框要被舍弃，非极大值即是指得分的非极大值
  • IoU：IoU 用于评价两个边框的重合程度。如果两个边框的 IoU 超过一定阈值时，得分低的边框会被舍弃。阈值通常会取 0.5 或者 0.7

---

NMS 方法的实现

def nms(bboxes, scores, thresh=0.5):
	"""
	Args:
		bboxes: 所有预测框的左上点坐标、右下点坐标 (图片的最左上点坐标为 [0, 0])
		scores: 所有预测框的得分
		thresh: 设定的 IoU 阈值
	"""
    x1, y1 = bboxes[:,0], bboxes[:,1]	# 所有预测框的左上角坐标
    x2, y2 = bboxes[:,2], bboxes[:,3]	# 所有预测框的右下角坐标
    # 计算每个 box 的面积
    areas = (x2 - x1 + 1) * (y2 - y1 + 1)
    # 对得分进行降序排列，order 为降序排列的索引
    _, order = scores.sort(0, descending=True)
    # keep 保留了 NMS 留下的边框 box
    keep = []

    while order.numel() > 0:
        if order.numel() == 1:   # 保留框只剩一个
        	i = order.item()
            keep.append(i)
            break
        else:
            i = order[0].item()	 # 保留 scores 最大的那个框 box[i]
            keep.append(i)
        # 巧妙利用 tensor.clamp 函数求取每一个框与当前框的最大值和最小值
        xx1 = x1[order[1:]].clamp(min=x1[i])	# 取 Anchor[i] 与其余 Anchors 的最大 x1, y1
        yy1 = y1[order[1:]].clamp(min=y1[i])
        xx2 = x2[order[1:]].clamp(max=x2[i])	# 取 Anchor[i] 与其余 Anchors 的最小 x2, y2
        yy2 = y2[order[1:]].clamp(max=y2[i])
        # 求取每一个框与当前框的重合部分面积
        inter = (xx2 - xx1 + 1).clamp(min=0) * (yy2 - yy1 + 1).clamp(min=0)
        # 计算每一个框与当前框的 IoU
        iou = inter / (areas[i] + areas[order[1:]] - inter)
        # 保留 IoU 小于阈值的边框索引 (nonzero 用于返回非零元素的索引)
        idx = (iou <= threshold).nonzero().squeeze()
        if idx.numel() == 0:
            break
        # 这里的 +1 是为了补充 idx 与 order 之间的索引差
        order = order[idx+1]

	# 返回保留下的所有边框的索引值
    return torch.LongTensor(keep)

---

NMS 的缺陷

• (1) 最大的问题就是将得分较低的边框强制性地去掉，如果物体出现较为密集时，本身属于两个物体的边框，其中得分较低的也有可能被抑制掉，从而降低了模型的召回率
• (2) 阈值难以确定。过高的阈值容易出现大量误检，而过低的阈值则容易降低模型的召回率，这个超参很难确定
• (3) 将得分作为衡量指标。NMS 简单地将得分作为一个边框的置信度，但在一些情况下，得分高的边框不一定位置更准，因此这个衡量指标也有待考量
• (4) 速度：NMS 的实现存在较多的循环步骤，GPU 的并行化实现不是特别容易，尤其是预测框较多时，耗时较多

针对上述问题陆续产生了一系列改进的方法，如 Soft NMS、Softer NMS 及 IoU-Net 等

抑制得分: Soft NMS

• 如前所述，当物体比较密集时，NMS 有降低召回率的风险：
  造成这种现象的原因在于 NMS 的计算公式：
  其中，$s_i$ 代表了每个个边框的得分，$M$ 为当前得分最高的框，$b_i$ 为剩余框的某一个，$N_t$ 为设定的阈值，可以看到当 IoU 大于 $N_t$ 时，该边框的得分直接置 0，相当于被舍弃掉了，从而有可能造成边框的漏检
• 基于此原因，诞生了 Soft NMS 方法，它对于 IoU 大于阈值的边框，没有将其得分直接置 0，而是降低该边框的得分：
  但上式并不是一个连续的函数，当一个边框与 $M$ 的重叠 IoU 超过阈值 $N_t$ 时，其得分会发生跳变，这种跳变会对检测结果产生较大的波动，因此还需要寻找一个更为稳定、连续的得分重置函数，最终 Soft NMS 给出了如下式所示的重置函数进行得分衰减：
  Soft NMS 的计算复杂度与 NMS 相同，是一种更为通用的非极大值抑制方法，可以将 NMS 看做 Soft NMS 的二值化特例。当然，Soft NMS 也是一种贪心算法，并不能保证找到最优的得分重置映射。经过多种实验证明，Soft NMS 在不影响前向速度的前提下，能够有效提升物体检测的精度

Soft NMS 只是降低了一些检测框的置信度，因此仍需要调节阈值超参

加权平均: Softer NMS

• paper: Bounding Box Regression with Uncertainty for Accurate Object Detection

Bounding Box Parameterization

位置置信度与分类置信度

• NMS 的本意是筛选出位置最精准的边框，但 NMS 与 Soft NMS 算法都使用了预测分类置信度作为衡量指标，即假定分类置信度越高的边框，其位置也更为精准，而具有高分类置信度的边框位置并不总是最精准的，也就是说，位置置信度与分类置信度并不是强相关的关系，直接使用分类置信度作为 NMS 的衡量指标并非是最佳选择

• 为此，Softer NMS 额外让网络输出边框的位置置信度 (Localization Confidence)

---

分布假设与位置置信度

• 设预测框为 $x_e$ ($x_e$ 可表示 $(x_1,y_1,x_2,y_2)$ 中的任何一个坐标)，GT 框为 $x_g$
• 单变量高斯分布 $P_{\Theta }(x)$: Softer NMS 假设预测框 $x$ 服从如下单变量高斯分布 (这是一个比较强的先验条件，它假定了边框的 4 个坐标之间相互独立，也没有考虑高斯混合分布等更加复杂的分布情况)：

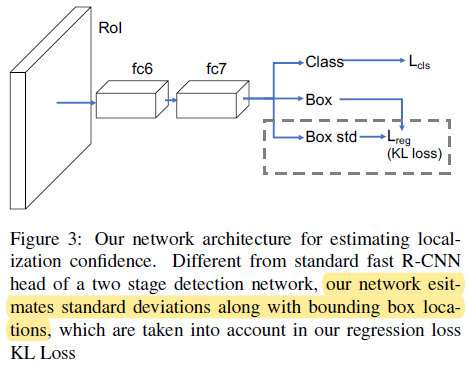

  其中 $\Theta$ 为网络参数，标准差 $\sigma$ 可用于衡量预测框的位置置信度，例如 $\sigma \to 0$ 表示网络对预测框位置置信度很高。如下图所示，Softer NMS 直接使用一个新的全连接层 + 绝对值层来输出标准差 $\sigma$ (使用绝对值层而非 ReLU 是为了防止标准差为 0)：

• Dirac delta 分布 $P_D(x)$: 真实物体边框 $x$ 服从 Dirac delta function：
  其中，狄拉克分布为标准差为 0 的高斯分布的极限：
  $$\delta (x)=\{\begin{array}{rl}\infty & \text{ if }x=0\\ 0& \text{ if }x\ne 0\end{array}$$

Bounding Box Regression with KL Loss

• 上面给出了预测框和真实物体边框服从的分布，因此很自然地就可以想到让这两个分布尽量接近。为此，Softer NMS 将回归损失定义为了预测框分布 $P_{\Theta }(x)$ 和真实物体边框 $P_D(x)$ 的 KL 散度：
  $$\begin{array}{rl}{L}_{\text{reg }}& =D_{KL}\left(P_D(x)\Vert P_{\Theta }(x)\right)\\ & =\int P_D(x)\log P_D(x)\mathrm{d}x-\int P_D(x)\log P_{\Theta }(x)\mathrm{d}x\\ & =-H\left(P_D(x)\right)-P_D(x_g)\log P_{\Theta }(x_g)\\ & =-\log P_{\Theta }(x_g)-H\left(P_D(x)\right)\\ & =\frac{{\left(x_g-x_e\right)}^2}{2{\sigma }^2}+\frac{\log \left({\sigma }^2\right)}{2}+\frac{\log (2\pi )}{2}-H\left(P_D(x)\right)\end{array}$$去掉最后两项常数项可得：
  $$L_{reg}\propto \frac{{\left(x_g-x_e\right)}^2}{2{\sigma }^2}+\frac{1}{2}\log \left({\sigma }^2\right)$$(当 $\sigma =1$ 时，KL 损失就退化为了标准的欧几里得损失)
• 将回归损失对 $x_e$ 和 $\sigma$ 求导可得：
  由于 $\sigma$ 在分母上，在训练初期很可能出现梯度爆炸的情况，为此，网络不再直接输出 $\sigma$，而是改为输出 $\alpha =\log ({\sigma }^2)$，此时回归损失为：
  与 Faster RCNN 类似，当 $\delta =|x_g-x_e|>1$ 时，Softer NMS 也采用了 smooth $L_1$ loss 来帮助模型收敛：

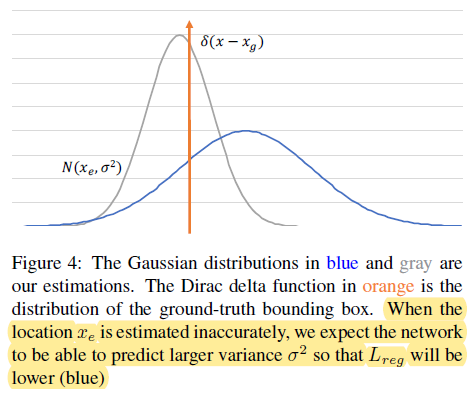

设 $\delta =|x_g-x_e|$，则 $\frac{d{L}_{reg}}{d\alpha }=-\frac{1}{2}{\delta }^2{e}^{-\alpha }+\frac{1}{2}$. 令 $\frac{d{L}_{reg}}{d\alpha }=0$ 可得 $\alpha =\log {\delta }^2$ 时回归损失有最小值，也就是说，当预测框与 GT 框差别很大时，理想模型输出的标准差 $\sigma$ 也应该很大：

Variance Voting

• 如下图所示，对于一个真实物体，可能所有的预测边框都是不准确的
  为此，Softer NMS 利用位置置信度将多个框加权合成最后的框，从而使得高分类置信度的边框位置变得更加准确，有效提升了检测性能

---

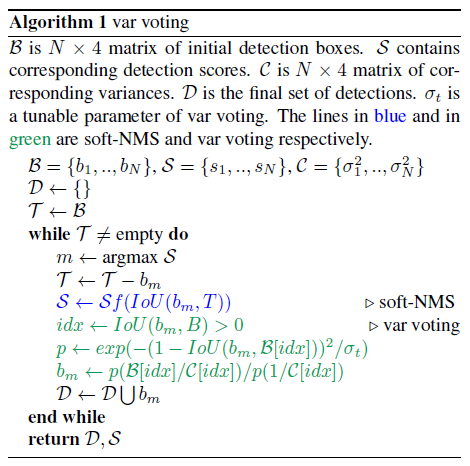

$\mathcal{B}$ 为所有预测框的位置坐标，$\mathcal{S}$ 为所有预测框的分类置信度，$\mathcal{C}$ 为所有预测框的位置置信度，$\mathcal{D}$ 为所有利用 var voting 更新完位置坐标的预测框，${\sigma }_t$ 为 var voting 的温度系数，$\mathcal{S}f()$ 为 Soft NMS 对应的分类得分衰减函数

• Softer NMS 在 Soft NMS 的基础上增加了绿色的 3 行代码。在选出当前具有最大分类得分的预测框 $b$ 后，使用加权平均的方法，利用 $b$ 周围的预测框去提升 $b$ 的位置精度：
  其中，$p_i/{\sigma }_{x,i}^2$ 为预测框 $b$ 附近边框 $b_i$ 的权重，$b_i$ 与 $b$ 的 IoU 越大、位置置信度越高，则它的权重就越大；$x$ 为加权平均后预测框 $b$ 的新坐标 (注意，在位置修正的过程中，只用到了位置置信度，没有使用分类置信度)
• 至此，通过这种加权平均的方法，Softer NMS 成功避免了下面两种检测错误：


定位置信度: IoU-Net

• paper: Acquisition of Localization Confidence for Accurate Object Detection

---

• 与 Softer NMS 类似，IoU-Net 也是瞄准了当前目标检测网络不能输出定位置信度的痛点，在 Faster RCNN 的网络基础上设计了新的网络分支去输出预测框和 GT 框的 IoU 作为当前预测框的定位置信度，并通过位置置信度改进 NMS 来保留位置更精准的预测框。除此之外，IoU-Net 还进一步提出了基于优化的预测框位置修正方法，通过最大化定位置信度来修正预测框位置

Precise RoI Pooling (PrRoI Pooling)

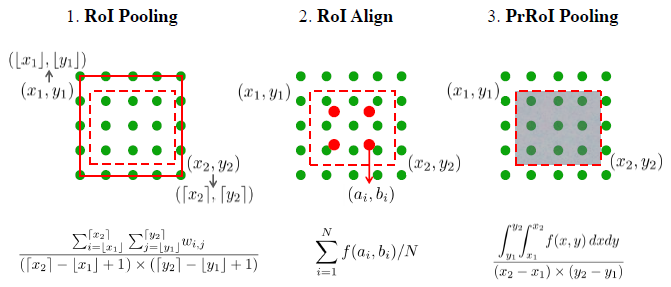

• RoI Align 通过采样的方法有效避免了量化操作，减小了 RoI Pooling 的误差，但 RoI Align 也存在一个缺点，即对每一个区域都采取固定数量的采样点，但区域有大有小，都采取同一个数量点，显然不是最优的方法
• 以此为出发点，IoU-Net 提出了 PrRoI Pooling，采用积分的方式实现了更为精准的感兴趣区域池化。与 RoI Align 只采样 4 个点不同，PrRoI Pooling 方法将整个区域看做是连续的，采用积分公式求解每一个区域的池化输出值：
  其中 $bin$ 为 RoI 中的一个区域，$\mathcal{F}$ 为特征图，$f(x,y)$ 为通过双线性插值得到的点 $(x,y)$ 处的权重：
  其中，$w_{i,j}$ 为 $\mathcal{F}$ 上点 $(i,j)$ 处的权重，
  $$IC(x,y,i,j)=\max (0,1-|x-i|)\times \max (0,1-|y-j|)$$

• 总的来说，PrRoI Pooling 避免了任何的坐标量化过程，同时与 RoI Align 和 RoI Pooling 不同，PrRoI Pooling 对于预测框的坐标 $x_1,x_2,y_1,y_2$ 还连续可导，这有利于之后的预测框位置修正过程


实现时仍然通过采样离散的点去近似积分项

Learning to predict IoU

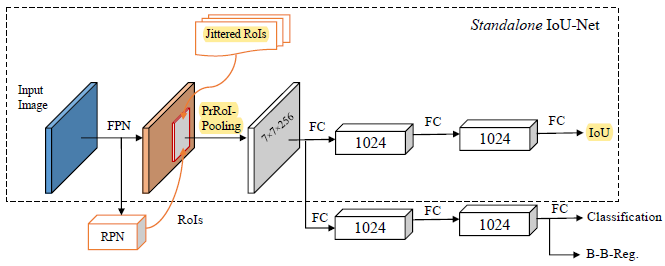

• IoU-Net 在 Head 处增加了一个预测 IoU 的分支，与分类回归分支并行，用于预测每一个候选框的定位置信度 (IoU-Net uses class-aware IoU predictors)
• 需要注意的是，在训练时 IoU-Net 通过自动生成候选框的方式来训练 IoU 分支，而不是从 RPN 获取。具体来讲，Jittered RoIs 在训练集的真实物体框上增加随机扰动，生成了一系列候选框，并移除与真实物体框 IoU 小于 0.5 的边框。实验证明这种方法来训练 IoU 分支可以带来更高的性能与稳健性。因此，在整个模型的联合训练时，IoU 预测分支的训练数据需要从每一批的输入图像中单独生成。此外，还需要对 IoU 分支的标签进行归一化，保证其分布在 $[-1,1]$ 区间中

由于这种训练方式只需要提供特征图和 GT 框，因此不依赖于任何特定的目标检测器，当与不同的目标检测器结合使用时都能具有不错的鲁棒性

IoU-guided NMS

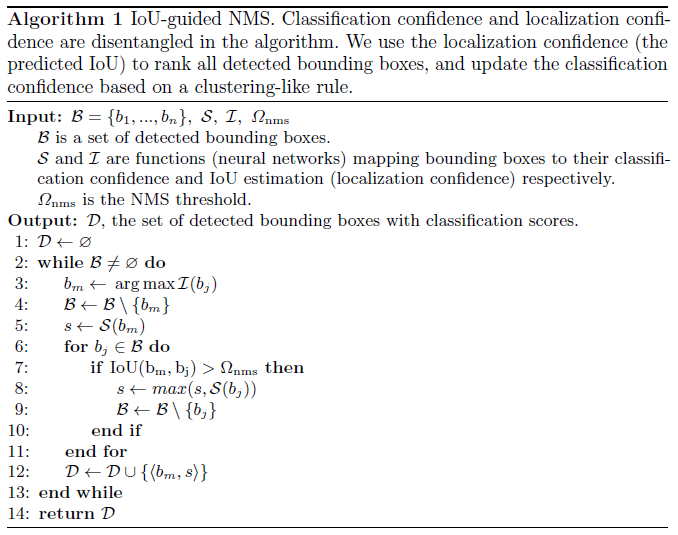

• IoU-Net 使用预测的 IoU 而非分类置信度作为预测框排序的依据，并抑制掉与当前框 IoU 超过设定阈值的其他候选框，从而解决了传统 NMS 分类置信度与定位精度不匹配的问题。此外，在 NMS 过程中，IoU-Net 还做了分类置信度的聚类。具体做法是，在 NMS 过程中，当边框 $i$ 抑制边框 $j$ 时，通过 $s_i=\max (s_i,s_j)$ 来更新边框 $i$ 的分类置信度，即对于匹配到同一真实物体的边框，选取其中最大的类别置信度

Bounding box refinement as an optimization procedure

• 预测框位置修正的问题可以被看作如下优化问题：
  其中，$bo{x}_{det}$ 为预测框，$bo{x}_{gt}$ 为 GT 框；$\text{transform}$ 为一个变换函数，接受参数 $c$ 来调整预测框的位置；$crit$ 为衡量两个边界框距离的度量指标
• Regression-based algorithms: 基于回归的预测框位置修正算法直接通过一次网络的前向传播，由网络的回归分支得到 $c^{\ast }$。但这种迭代的回归算法极容易受到输入分布变化的影响，使得迭代过程中定位精度反而下降。同时，定位置信度的缺失也使得回归修正算法缺少可解释性
• optimization-based bounding box refinement method: 为了解决回归修正算法中存在的问题，IoU-Net 直接将网络预测的 IoU 作为优化指标，利用梯度上升来进行位置修正 (这得益于 PrRoI Pooling 对预测框坐标连续可导)，同时还利用预测 IoU 采取早停策略防止迭代过程中定位精度下降。这不仅提高了位置修正的性能，还提高了算法的可解释性

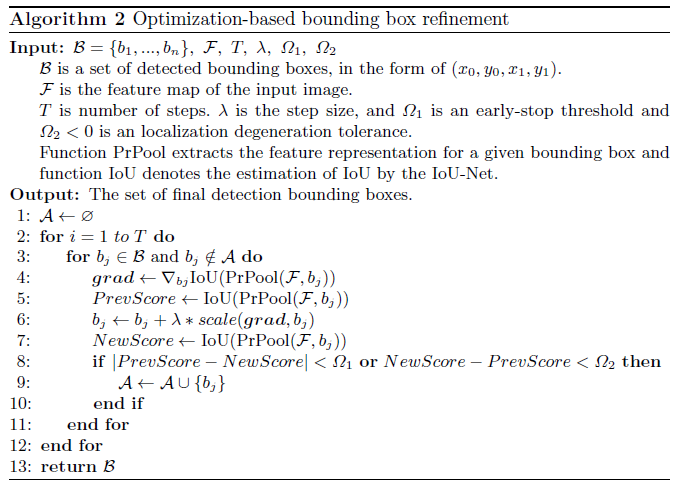

算法第 6 行的 $scale$ 表示根据坐标所在轴对应的边框尺寸大小对梯度进行放大，例如将 $\nabla x_1$ 放大 $width(b_j)$ 倍

参考文献

• 《深度学习之 PyTorch 物体检测实战》
• 知乎 Mark Lue 关于 AP 的回答
