今天和大家分享一篇ECCV2020中关于旋转目标检测的文章：

源码地址：https://github.com/clobotics/piou

论文地址：https://arxiv.org/abs/2007.09584

动机

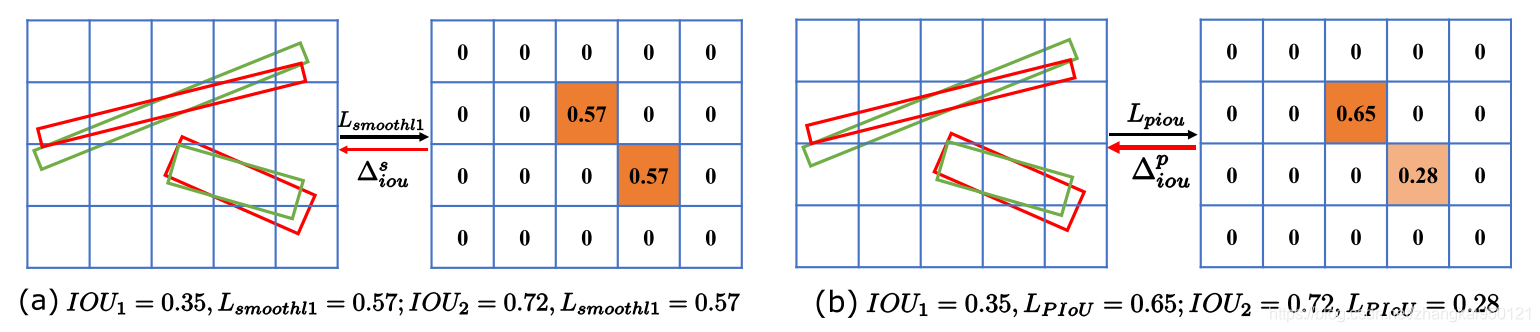

在检测旋转目标时，使用传统的Smooth L1损失会更关注减小角度误差（angle error）而不是减小全局IoU。如下图中图（a）所示，图中绿色的框是预测得到的Bounding Box，红色的框是ground truth。

在图（a）中，虽然2个目标的IOU一致，但是明显看到“细长”的目标检测得不太好。专注于减小角度误差很容易使得远离中心的点在Bounding Box外面。

为了解决上述问题，作者提出了PIoU（Pixels-IoU），并以此为基础构造PIoU损失，从图（b）可以看出，相比于Smooth L1损失，PIoU损失对于图中的“细长”目标有较大的值，因此能对其检测结果进一步优化。

PIoU（Pixels-IoU）Loss

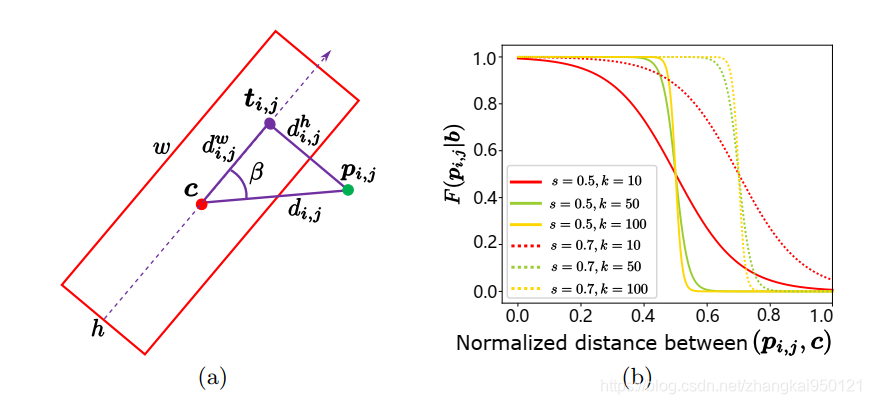

假设存在一个Bounding Box和一个点，如下图中图（a）所示

定义如下指示函数用来表示点是否在Bounding Box内部：

$$\delta \left({\mathbf{p}}_{i,j}\mid \mathbf{b}\right)=\{\begin{array}{ll}1,& d_{i,j}^w\le \frac{w}{2},d_{i,j}^h\le \frac{h}{2}\\ 0,& \text{ otherwise }\end{array}$$

定义两个框的“intersection area”$S_{b\cap b^{\prime }}$和“union area”$S_{\mathbf{b}\cup {\mathbf{b}}^{\prime }}$:

$$\begin{array}{c}{S}_{b\cap b^{\prime }}={\sum }_{p_{i,j}\in B_{b,b^{\prime }}}\delta \left({\mathbf{p}}_{i,j}\mid \mathbf{b}\right)\delta \left({\mathbf{p}}_{i,j}\mid {\mathbf{b}}^{\prime }\right)\\ S_{\mathbf{b}\cup {\mathbf{b}}^{\prime }}={\sum }_{{\mathbf{p}}_{i,j}\in B_{b,b^{\prime }}}\delta \left({\mathbf{p}}_{i,j}\mid \mathbf{b}\right)+\delta \left({\mathbf{p}}_{i,j}\mid {\mathbf{b}}^{\prime }\right)-\delta \left({\mathbf{p}}_{i,j}\mid \mathbf{b}\right)\delta \left({\mathbf{p}}_{i,j}\mid {\mathbf{b}}^{\prime }\right)\end{array}$$

上式中的$B_{b,b^{\prime }}$表示能包含$b$和$b^{\prime }$的最小水平框。

上述公式可以用来表示PIoU，但是不可微，无法用于反向传播中。因此作者使用如下公式近似上文中的指示函数：

$$F\left({\mathbf{p}}_{i,j}\mid \mathbf{b}\right)=K\left(d_{i,j}^w,w\right)K\left(d_{i,j}^h,h\right)$$

$$K(d,s)=1-\frac{1}{1+e^{-k(d-s)}}$$

$F\left({\mathbf{p}}_{i,j}\mid \mathbf{b}\right)$的函数图如上图中图（b）所示。因此两个框的“intersection area”$S_{b\cap b^{\prime }}$和“union area”$S_{\mathbf{b}\cup {\mathbf{b}}^{\prime }}$可以近似表示为：

$$\begin{array}{c}{S}_{b\cap b^{\prime }}\approx {\sum }_{p_{i,j}\in B_{b,b^{\prime }}}F\left({\mathbf{p}}_{i,j}\mid \mathbf{b}\right)F\left({\mathbf{p}}_{i,j}\mid {\mathbf{b}}^{\prime }\right)\\ S_{\mathbf{b}\cup {\mathbf{b}}^{\prime }}\approx {\sum }_{{\mathbf{p}}_{i,j}\in B_{b,b^{\prime }}}F\left({\mathbf{p}}_{i,j}\mid \mathbf{b}\right)+F\left({\mathbf{p}}_{i,j}\mid {\mathbf{b}}^{\prime }\right)-F\left({\mathbf{p}}_{i,j}\mid \mathbf{b}\right)F\left({\mathbf{p}}_{i,j}\mid {\mathbf{b}}^{\prime }\right)\end{array}$$

在实际使用时，为减少计算量，使用如下公式近似表示$S_{\mathbf{b}\cup {\mathbf{b}}^{\prime }}$：

$$S_{\mathbf{b}\cup {\mathbf{b}}^{\prime }}=w\times h+w^{\prime }\times h^{\prime }-S_{\mathbf{b}\cap {\mathbf{b}}^{\prime }}$$

PIoU可以表示为：

$$PIoU\left(\mathbf{b},{\mathbf{b}}^{\prime }\right)=\frac{S_{\mathbf{b}\cap {\mathbf{b}}^{\prime }}}{S_{\mathbf{b}\cup {\mathbf{b}}^{\prime }}}$$

定义PIoU损失如下：

$$L_{piou}=\frac{-{\sum }_{\left(\mathbf{b},{\mathbf{b}}^{\prime }\right)\in M}\ln P\mathrm{IoU}\left(\mathbf{b},{\mathbf{b}}^{\prime }\right)}{|M|}$$

上式中的$b$表示预测框，$b^{\prime }$表示ground truth。M表示预测框和ground truth的匹配集合，当2者IoU大于0.5时认为匹配。

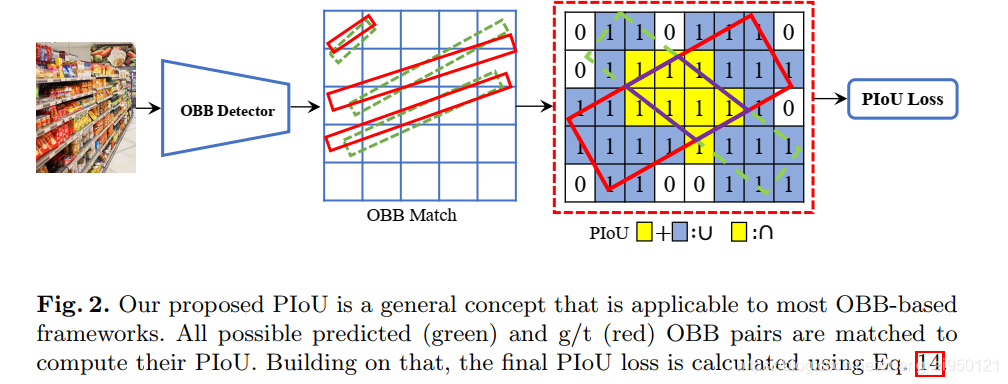

PIoU损失的示意图如下图所示：

实验结果

在baseline检测器的基础上使用PIoU损失的性能提升情况如下所示：

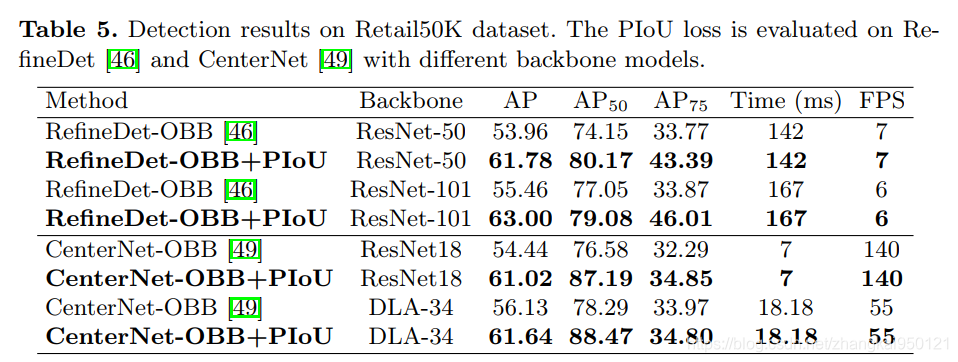

• Retail50K（本文提出的公开数据集）

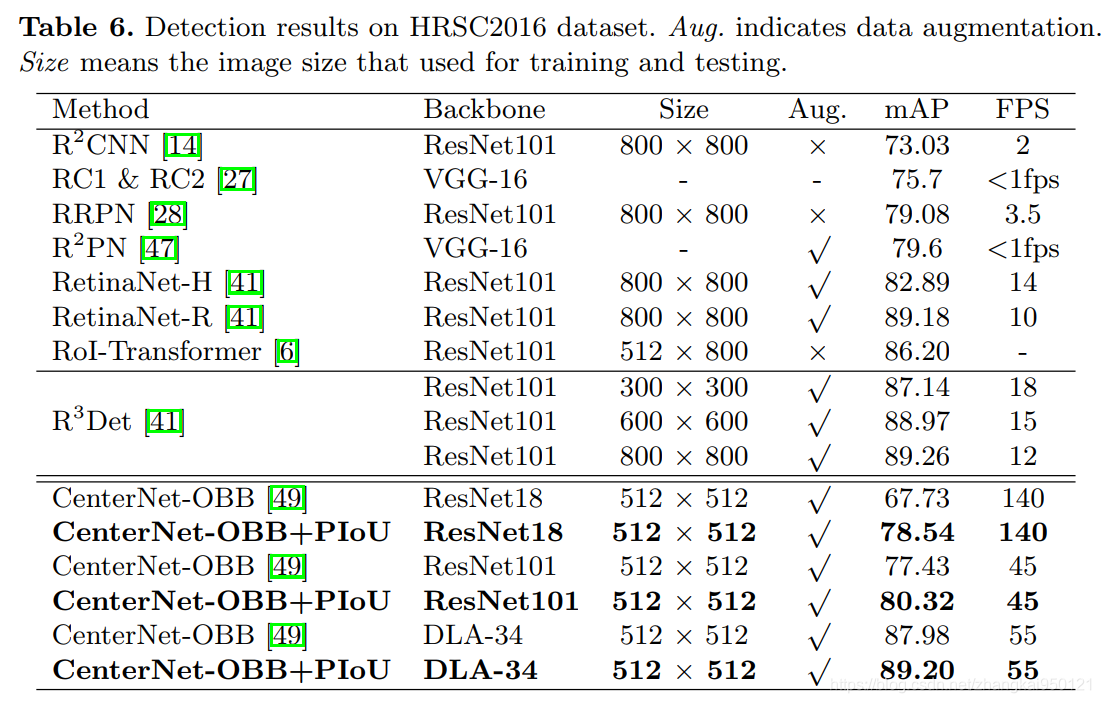

• HRSC2016

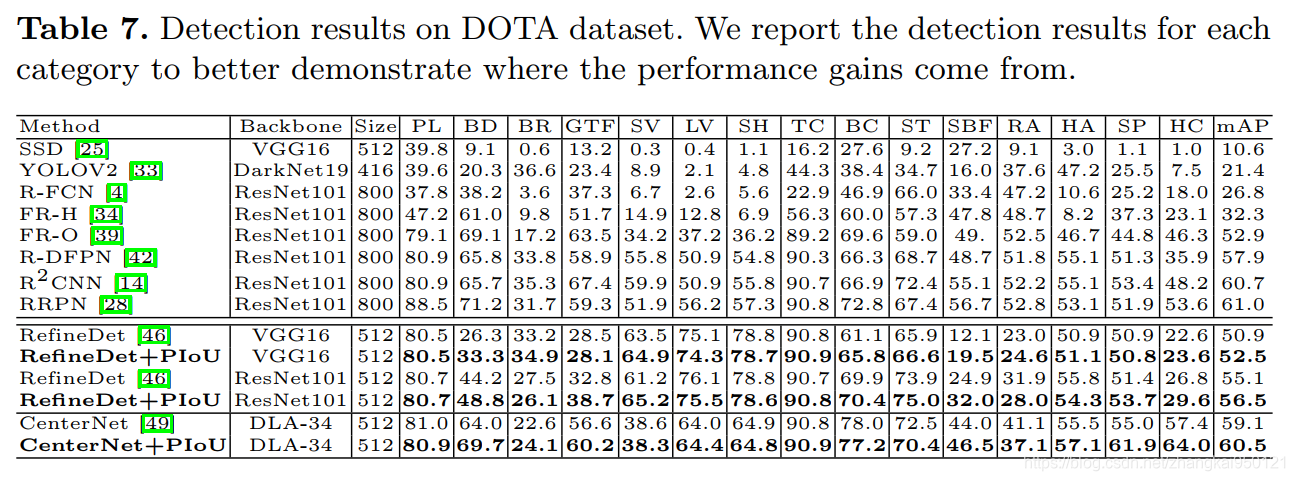

• DOTA
