虚拟内存-页面置换算法案例&算法

流年若逝

7198人浏览 · 2018-05-23 13:25:30

流年若逝 · 2018-05-23 13:25:30 发布

【概念介绍&案例解析】

>最佳(Optimal)置换算法

最佳置换算法是由Belady于1966年提出的一种理论上的算法。其所选择的被淘汰页面，将是以后永不使用的，或是在最长(未来)时间内不再被访问的页面。采用最佳置换算法，通常可保证获得最低的缺页率。

但由于人们目前还无法预知一个进程在内存的若干个页面中，哪一个页面是未来最长时间内不再被访问的，因而该算法是无法实现的，但可以利用该算法去评价其它算法。现举例说明如下。

假定系统为某进程分配了三个物理块，并考虑有以下的页面号引用串：

7，0，1，2，0，3，0，4，2，3，0，3，2，1，2，0，1，7，0，1

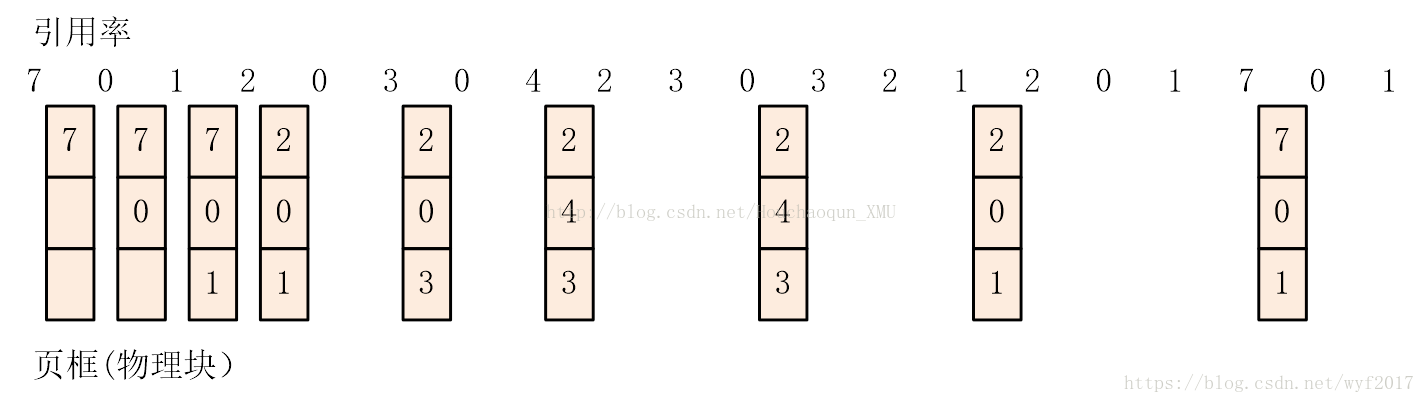

>采用最佳(Optimal)置换算法的结果如下

>缺页率=缺页次数/页面的总个数=6/20=30%(有的教材把前面三个也加进来了算出的缺页率为9/20=45%，一般情况下我们还是以大多数教材为主选择前面那种算法，除非教材明确规定才用后者)

【解析】

>首先将前面三个页面装进3个物理块中，当进程要访问页面2时，将会产生缺页中断，所以此时需要按照最佳置换算法将其中最长时间未被访问的页面7置换出来，当进程访问下一个页面0时，由于物理块含有页面0此时不会产生中断，当访问页面3时又会产生缺页中断，所以需要将页面1置换出去，当进程访问页面0时，由于物理块含有页面0也不会产生缺页中断，所以排在最上面的页面2不需要被置换出去，接下来就是访问页面4，由于物理块不包含页面4，所以会将物理块中长时间未被访问的0置换出去，后面的一次类推。

>我的总结:对于这类题目，我们只需要抓住核心就是首先看物理块中有没有包含被访问的页面，如果包含，则物理块最先进来的(最长时间未被访问的)无需替换，接下来当进程访问下一个页面的时候，在判断物理块是否含有这个被访问的界面，如果没有则看物理块中着三个页面哪个页面与进程此时访问的页面的后面不常用的页面就将这个页面置换出来，比如:

图示第五个物理块2,0,3，当要访问下一个页面也就是0，因为物理块包含所以不需要置换出来，接下来访问页面4因为物理块不包含页面4，所以需要看看页面4后面的哪些页面在物理块长时间未出现通过比较我们知道了页面4后面0是相对于2,3最晚出现所以将0替换就变成了2,4,3，后面的以此类推。

>先进先出(FIFO)页面置换算法：

FIFO算法是最早出现的置换算法、该算法总是淘汰最先进入内存的页面，即选择在内存中驻留时间最久的页面给予淘汰。

假定系统为某进程分配了三个物理块，并考虑有以下的页面号引用串：

7，0，1，2，0，3，0，4，2，3，0，3，2，1，2，0，1，7，0，1

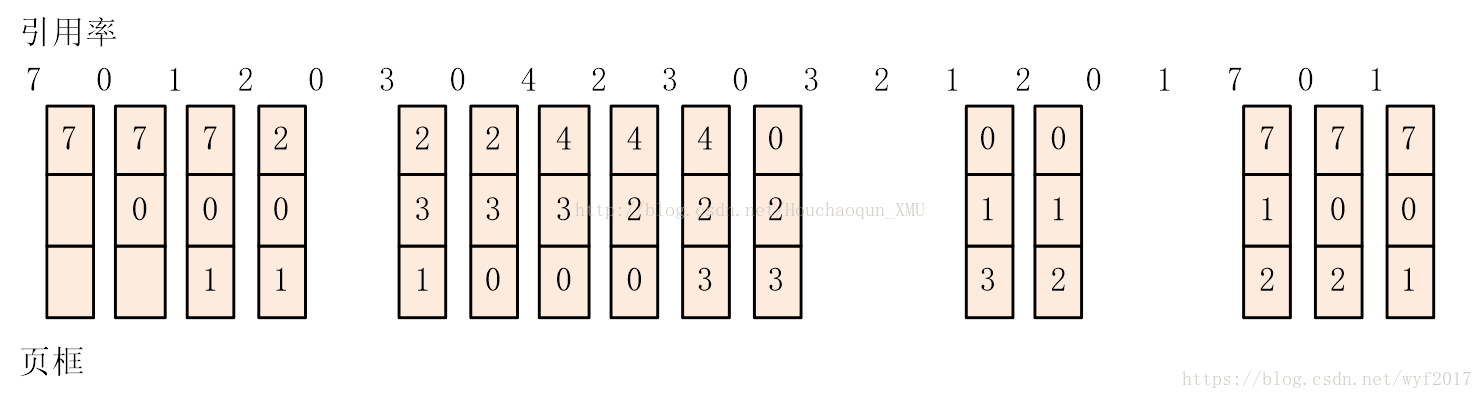

>采用FIFO置换算法的结果如下

>缺页率=缺页次数/页面的总个数=12/20=60%

【解析】

我们从第四个物理块也就是2,0,1开始，因为FIFO置换算法的特点就是淘汰停留最久的页面，当进程访问页面2时，因为页面7最先进入停留的时间最久，所以把7置换出来，当访问页面0，因为2,0,1含有页面0所以不需要置换，当访问页面3的时候，因为物理块不含页面3则需要淘汰停留时间最久的页面0，所以此时的物理块变为2,3,1接下来进程访问页面0因为物理块不含页面0所以需要淘汰停留时间最长的页面1也就变成2,3,0，这里需要注意的一个问题就是物理块从0,2,3----->0,1,3，因为在4,2,3——————>0,2,3的时候最上面的页面置换一次所以当访问到页面1的时候不是置换0而是置换2

>最近最久未使用(LRU)置换算法：

FIFO置换算法性能之所以较差，是因为它所依据的条件是各个页面调入内存的时间，而页面调入的先后并不能反映页面的使用情况。最近最久未使用(LRU)的页面置换算法，是根据页面调入内存后的使用情况进行决策的。由于无法预测各页面将来的使用情况，只能利用“最近的过去”作为“最近的将来”的近似，因此，LRU置换算法是选择最近最久未使用的页面予以淘汰。

假定系统为某进程分配了三个物理块，并考虑有以下的页面号引用串：

7，0，1，2，0，3，0，4，2，3，0，3，2，1，2，0，1，7，0，1

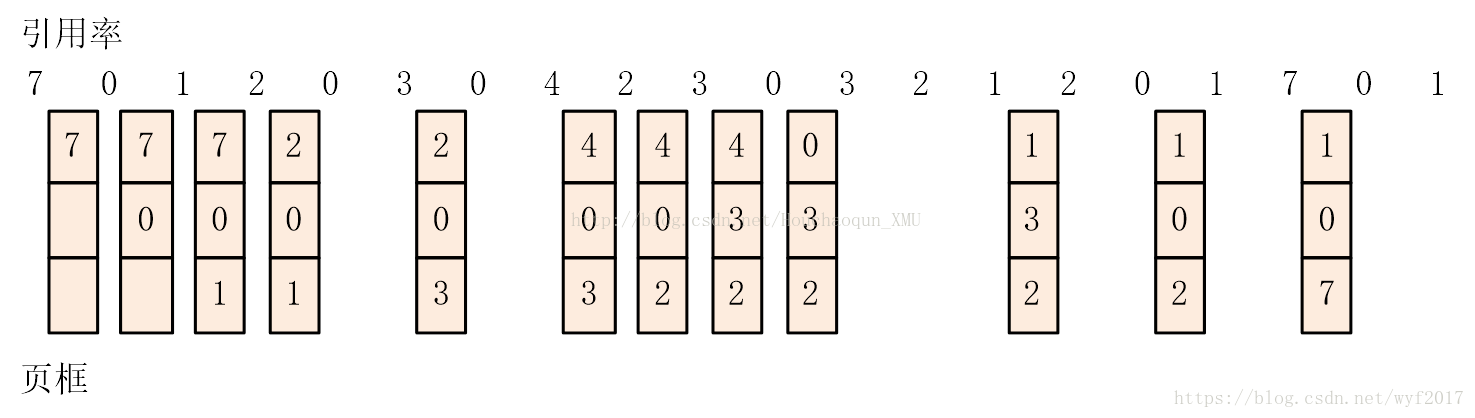

>采用LRU置换算法的结果如下

>缺页率=缺页次数/页面的总个数=9/20=45%

【解析】

>对于LRU置换算法我们采用的时选择最近最久未使用的页面给予淘汰，但这个最近最久该如何理解呢，这时候我们可以想到之前的最佳置换算法，它选择的时最远最久未使用的页面给予淘汰，所以呢我们可以这样理解LRU中的最近最久，就是当访问某个页面时候我们往左边看，比如我们就拿这个例子来进行剖析:我们从2,0,1看起，之前是7,0,1，我们往页面2的左边看有7,0,1，这三个页面所以最近的最久的就是7了所以将7置换出去，当进程访问页面3时，我们看页面3最左边的那几个页面7,0,1,2,0在于物理块中的2,0,1作比较，那么最近最久未使用的不就是1吗，所以我们将1替换，以此类推....

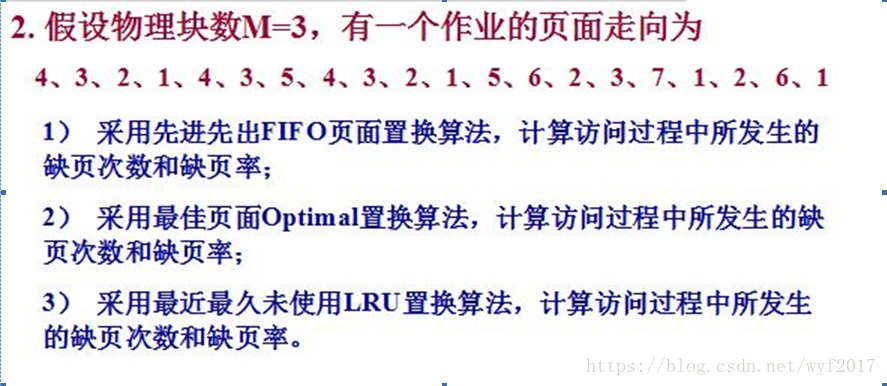

好了上述就是虚拟内存的三种置换算法的题目解析了，接下来我们通过代码来验证下一个习题(注意:下面的代码运行在Vc++下的，用Devc++则会报错)

【代码展示】

头文件FIFO.h
#include<iostream>
#include "iostream.h"

const int MaxNumber=100;
const int BlockNum=10;

typedef struct Page_struct{    //定义页面结构快
	int PageOrder[MaxNumber];  //保存作业的页面访问序列
	int Simulate[BlockNum][MaxNumber];    //保存页面
	int Block[BlockNum];        //物理块
	int PageCount[MaxNumber];   //页面计数
	int PageNum,LackNum;        //页面个数、缺页次数
	double PageRate;            //缺页率
	bool found;
}Page;

Page p;
bool PageShowEnable[BlockNum][MaxNumber];  //用于存储数组中的数据是否需要显示
int N;   //页面个数
int M;   //最小物理块数
int LackCount;   //缺页计数


void Pinput()
{
	cout<<"******************虚拟内存页面置换算法***********************"<<endl;
	cout<<"请输入最小物理块数：";
	cin>>M;
	while(M > BlockNum)   //大于数据个数
	{
		cout<<"物理块数超过预定值，请重新输入：";
		cin>>M;
	}
	cout<<"请输入页面的个数：";
	cin>>N;
	while(N > MaxNumber)     //大于数据个数
	{
		cout<<"页面个数超过预定值，请重新输入：";
		cin>>N;
	}
	cout<<"请输入页面访问序列："<<endl;
	for(int i=0;i<N;i++)
		cin>>p.PageOrder[i];
}

void Poutput()
{
	int i,j;
	for(i=0;i<N;i++)
	{
		cout<<p.PageOrder[i]<<"  ";
	}
	cout<<endl;
	for(j=0;j<M;j++)
	{
		cout<<" ";
		for(i=0;i<N;i++)
		{
			if(PageShowEnable[j][i])
				cout<<p.Simulate[j][i]<<"  ";
			else
				cout<<"   ";
		}
		cout<<endl;
	}
	cout<<"缺页次数："<<LackCount<<endl;
	cout<<"缺页率："<<LackCount*100/N<<"%"<<endl;
}






void FIFO();     //FIFO函数

void FIFO()
{
	int i,j;
	int point;
	int temp;   //临时变量
	LackCount=0;
	for(j=0;j<M;j++)
		for(i=0;i<N;i++)
			PageShowEnable[j][i]=false;  //初始化为false,表示没有要显示的数据
	for(i=0;i<M;i++)
	{
		p.PageCount[i]=0;
	}
	for(i=0;i<N;i++)
	{
		for(j=0;j<M;j++)
			p.PageCount[j]++;
		p.found=false;   //表示块中有没有该数据
		for(j=0;j<M;j++)
		{
			if(p.Block[j] == p.PageOrder[i])
			{
				p.found=true;
			}
		}
		if(p.found)
			continue;  //块中有该数据，判断下一个数据
		LackCount++;  //块中没有该数据,缺页次数加1
		if((i+1)>M)
		{
			temp=0;
			for(j=0;j<M;j++)
			{
				if(temp<p.PageCount[j])
				{
					temp=p.PageCount[j];
					point=j;   //获得离得最远的指针
				}
			}
		}
		else
			point=i;
	    p.Block[point]=p.PageOrder[i];	//替换
		p.PageCount[point]=0;   //更新计数值
		for(j=0;j<M;j++)	//保存要显示的数据
		{
			p.Simulate[j][i]=p.Block[j];
			PageShowEnable[i<M?(j<=i?j:i):j][i]=true;   //设置显示数据
		}
	}
	cout<<endl;	//输出信息
	cout<<"先进先出FIFO页面置换算法:"<<endl;
	Poutput();
}

头文件Optimal.h
#include<iostream>
void Optimal();  //Optimal函数


void Optimal()
{
	int i,j,k;
	int point;
	int temp;   //临时变量,比较离得最远的时候用
	LackCount=0;
	for(j=0;j<M;j++)
		for(i=0;i<N;i++)
			PageShowEnable[j][i]=false;  //初始化为false,表示没有要显示的数据
	for(i=0;i<N;i++)
	{
		p.found=false;   //表示块中有没有该数据
		for(j=0;j<M;j++)
		{
			if(p.Block[j] == p.PageOrder[i])
			{
				p.found=true;
			}
		}
		if(p.found)
			continue;
		LackCount++;  //块中没有该数据，缺页次数加1
		for(j=0;j<M;j++)
		{
			p.found=false;		//找到下一个值的位置
			for(k=i;k<N;k++)
			{
				if(p.Block[j] == p.PageOrder[k])
				{
					p.found=true;
					p.PageCount[j]=k;
					break;
				}
			}
			if( !p.found )
				p.PageCount[j]=N;
		}
		if((i+1)>M)
		{
			temp=0;			//获得要替换的块指针
			for(j=0;j<M;j++)
			{
				if(temp<p.PageCount[j])
				{
					temp=p.PageCount[j];
					point=j;   //获得离得最远的指针
				}
			}
		}
		else
			point=i;
		p.Block[point]=p.PageOrder[i];   //替换
		p.PageCount[point]=0;   //更新计数值
		for(j=0;j<M;j++)    //保存要显示的数据
		{
			p.Simulate[j][i]=p.Block[j];
			PageShowEnable[i<M?(j<=i?j:i):j][i]=true;   //设置显示数据
		}
	}
	cout<<endl;  	//输出信息
	cout<<"最佳Optimal页面置换算法:"<<endl;
	Poutput();
}

头文件LRU.h
#include<iostream.h>

void LRU()
{
	int i,j;
	int point;
	int temp;   //临时变量
	LackCount=0;
	for(j=0;j<M;j++)
		for(i=0;i<N;i++)
			PageShowEnable[j][i]=false;  //初始化为false,表示没有要显示的数据
	for(i=0;i<M;i++)
	{
		p.PageCount[i]=0;
	}
	for(i=0;i<N;i++)    //对有所数据操作
	{
		for(j=0;j<M;j++)	//增加count
			p.PageCount[j]++;
		p.found=false;   //表示块中有没有该数据
		for(j=0;j<M;j++)
		{
			if(p.Block[j] == p.PageOrder[i])
			{
				p.PageCount[j]=0;
				p.found=true;
			}
		}
		if(p.found)
			continue;
		LackCount++;  //块中没有该数据,缺页次数加1
		if((i+1)>M)
		{
			temp=0;
			for(j=0;j<M;j++)
			{
				if(temp<p.PageCount[j])
				{
					temp=p.PageCount[j];
					point=j;   //获得离得最远的指针
				}
			}
		}
		else
			point=i;
		p.Block[point]=p.PageOrder[i];		//替换
		p.PageCount[point]=0;   //更新计数值
		for(j=0;j<M;j++)		//保存要显示的数据
		{
			p.Simulate[j][i]=p.Block[j];
			PageShowEnable[i<M?(j<=i?j:i):j][i]=true;   //设置显示数据
		}
	}
	cout<<endl;	  //输出信息
	cout<<"最近最久未使用LRU页面置换算法:"<<endl;
	Poutput();
}

主程序Main.cpp
#include<iostream>
#include "FIFO.h"
#include "Optimal.h"
#include "LRU.h"


void Pinput();  //进程参数输入
void Poutput();   //调度结果输出

int main(int argc,char *argv[])
{
	Pinput();   //数据输入
	int option;
    while(true)
	{
		cout<<endl;
		cout<<"请选择算法：1-FIFO，2-OPL，3-LRU，0-EXIT"<<endl;
		cout<<"请输入你选择的算法的序号:"<<endl;
		cin>>option;
		switch(option)
		{
		case 1:
			FIFO();
			break;
		case 2:
			Optimal();
			break;
		case 3:
			LRU();
			break;
		default:
			break;
		}
		if(option != 1 && option != 2 && option != 3)
			break;
	}
	return 0;
}

【运行结果】

>缺页次数:8

>缺页率:40%

>缺页次数:12

>缺页率:60%

>缺页次数:14

>缺页率:70%
