闸站/泵站高风险作业点人员到位与作业半径空间校验技术方案

——以三维空间定位与动态半径校验构建高风险作业全过程精准管控体系

---

一、项目背景

闸站与泵站作为水利枢纽体系中的核心功能单元，承担着调水、排涝、防洪、发电及水位控制等关键任务。其内部结构通常设备密集、空间层级复杂，存在高压电气设备、旋转机械、泵体传动轴、高压管道及控制柜等多类高风险作业点。在日常运行与检修过程中，作业人员需进入指定作业区域进行维护、检修或操作，但往往存在以下管理难点：

一是人员是否真正到达指定作业点难以精准判断。传统管理依赖签到、人工确认或视频回看，缺乏空间级验证手段。
二是作业人员是否超出安全作业半径难以实时监测。二维电子围栏只能判断平面位置，无法判断人员是否进入高风险设备立体空间范围。
三是多人协同作业时，作业半径重叠可能带来交叉风险。
四是事后审计难以提供精确空间轨迹与风险量化证据。

尤其在高压设备、旋转设备或有限空间作业场景中，作业半径的准确校验直接关系到人身安全与设备运行稳定性。因此，构建基于三维空间定位与作业半径动态校验的智能管理系统，成为提升闸站/泵站安全生产水平的重要技术路径。

---

二、建设目标

本项目围绕“人员到位确认 + 作业半径校验 + 风险动态预警 + 过程可追溯”四大核心目标展开。

第一，建立闸站/泵站关键高风险作业点三维空间模型。包括泵体主体结构、控制柜区域、电气操作区、阀门检修区及管道密集区域等，并明确每个作业点的空间坐标及安全半径参数。

第二，实现人员无感三维定位能力。通过视频融合与空间坐标反演，实现人员X/Y/Z实时定位，确保无需佩戴额外设备即可获取精确空间数据。

第三，构建作业半径空间校验机制。系统将作业人员实时位置与设备安全半径进行动态比对，判断是否进入安全作业范围、是否超出限定作业区域、是否存在危险逼近行为。

第四，实现全过程空间级审计与复盘。系统可记录作业开始时间、到位时间、离开时间、作业轨迹及风险触发记录，形成可审计的结构化数据档案。

通过上述目标实现，系统将闸站/泵站高风险作业管理从人工经验判断升级为可计算、可验证的空间智能管控模式。

---

三、总体技术架构

本系统采用“多路视频融合 + 三维空间建模 + 实时定位解算 + 半径规则引擎”的整体架构。

第一层为视频采集与接入层。接入现有高清摄像机，支持固定视角与多视角布设，并完成时间同步与空间标定。

第二层为时空对齐与矩阵融合层。通过多路视频坐标统一与跨摄像机关联算法，实现人员目标在不同摄像机间的连续追踪，构建统一空间坐标体系。

第三层为三维空间建模层。对闸站/泵站内部结构进行三维重建，建立设备空间实体模型，并为每个高风险作业点定义安全作业半径模型。

第四层为人员三维定位与轨迹恢复层。将视频中的像素坐标反演为三维空间坐标，生成实时位置与轨迹数据。

第五层为作业半径校验与风险识别层。通过空间规则引擎，将人员位置与作业半径参数进行实时比对，判断是否满足作业到位条件及安全边界条件。

最终输出包括实时告警、作业合规状态显示、风险等级判断及轨迹回放数据。

---

四、关键技术突破

4.1 高风险作业点三维空间实体建模

系统为每一个高风险设备建立三维实体模型，包括设备本体、操作区域与安全缓冲区。不同设备可设置不同半径与高度阈值。例如旋转泵体可设定动态安全半径，电气柜可设定前方操作安全区。

这种“实体化建模”突破了传统平面围栏限制，使作业半径成为真实空间体积，而非二维投影区域。

---

4.2 人员无感三维定位与到位判定

系统通过多视角融合技术实现人员三维坐标解算。当人员进入某作业点预设的“到位确认区域”时，系统自动判定到位时间，并生成到位记录。

相比人工签到方式，该方法可确保人员真实到达指定位置，而非在附近区域停留。

---

4.3 作业半径动态空间校验模型

系统构建动态半径校验算法：

实时计算人员三维坐标
→ 计算人员与设备中心的空间距离
→ 与安全半径阈值进行比对
→ 判断是否在允许作业范围内

若人员进入危险核心区或超出限定作业范围，系统立即触发预警。

同时支持多人协同作业半径叠加风险分析，识别人员间过近距离或交叉风险行为。

---

五、典型应用场景

场景一：泵体检修作业到位确认

系统为泵体前方设定1.2米到位确认区域。当人员进入该区域并停留超过设定时间，系统自动记录“到位完成”。

若人员未进入到位区域即开始操作，则系统判定为未到位违规。

---

场景二：电气柜操作安全半径校验

电气柜前设定安全操作半径与侧向危险半径。当人员进入危险侧向区域，系统立即预警。

---

场景三：多人协同作业交叉风险识别

在多名人员同时作业场景下，系统计算人员之间的空间距离与设备间距，识别是否存在作业半径交叉或过近风险。

---

场景四：有限空间检修区域越界识别

对于泵站有限空间作业点，系统可识别是否存在人员超出指定检修范围或误入其他高风险设备区域。

---

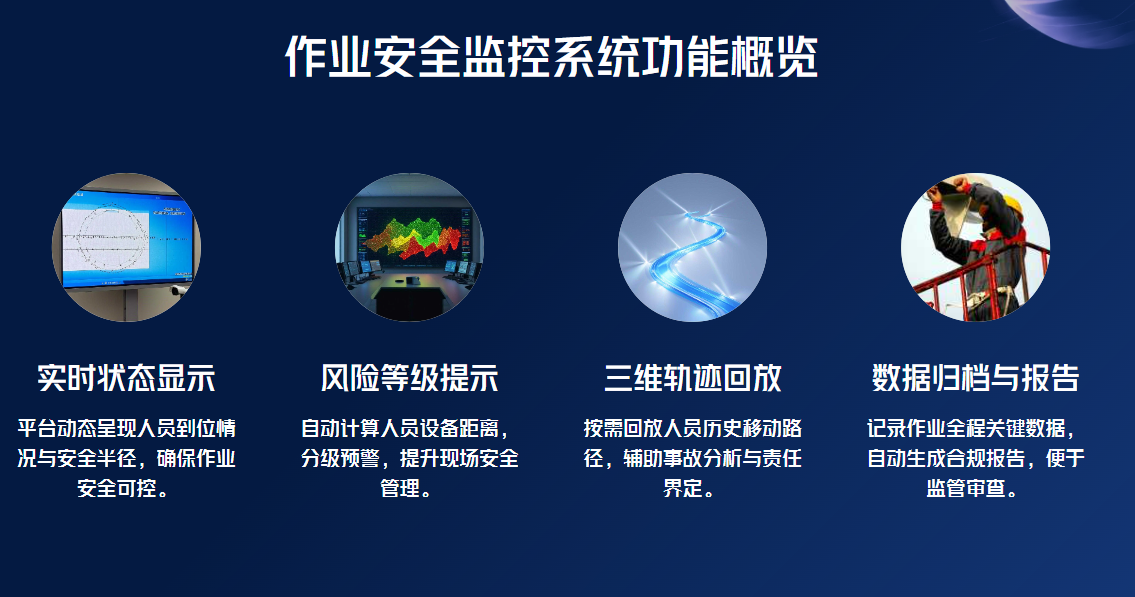

六、系统输出能力

系统输出包括：

第一，实时作业状态显示。平台可实时展示人员是否到位、是否在安全半径内。

第二，风险等级提示。根据人员与设备距离计算风险等级，并进行分级预警。

第三，三维轨迹回放。支持按时间段回放人员空间轨迹。

第四，作业全过程数据归档。包括到位时间、离开时间、违规记录及告警信息。

第五，审计报告自动生成。支持导出结构化作业合规报告，为监管与责任认定提供依据。

---

七、工程化部署方案

系统支持在现有监控网络基础上部署，无需大规模硬件替换。支持国产芯片平台适配，可部署于边缘计算节点，实现低延时实时计算。

部署方式包括：

• 单站点独立部署

• 区域集中管理部署

• 边缘 + 中心混合架构

系统支持模块化扩展，可根据泵站规模与风险等级灵活配置计算节点数量。

同时支持离线数据备份与历史轨迹回溯，确保数据完整性与可审计性。

---

八、技术优势

相比传统作业监管方式，本方案具备以下优势：

第一，实现真实空间到位确认，而非形式化签到。
第二，实现三维作业半径精确校验。
第三，实现多人协同风险计算。
第四，减少人为疏忽与管理盲区。
第五，实现全过程可追溯与可审计。

系统将闸站/泵站高风险作业管理从“事后追责”转变为“实时预防”。

---

九、可扩展与升级方向

未来可结合：

• 行为预测模型（识别异常操作趋势）

• 设备状态数据融合（联动振动、电流数据）

• AI智能排班与作业路径优化

• 无人机巡检数据融合

逐步构建“空间级智能作业管理中枢”，实现作业安全与运行效率的双重提升。

---

十、总结

本方案以三维空间结构建模为基础，以人员无感定位为核心，以作业半径校验为关键突破口，构建了一套完整的闸站/泵站高风险作业智能监管体系。

系统实现：

从“是否有人”
升级为
“是否到位、是否合规、是否存在空间风险”

通过空间计算能力的引入，使闸站/泵站安全管理具备可量化、可验证与可追溯特征，为智慧水利建设提供坚实的空间认知底座。
