近在基于humble做 SLAM 建图时，建好的地图却在点击 RViz 的Save Map按钮时毫无反应，甚至后续 RViz 直接陷入无响应卡顿，只能通过终端强制终止进程。好在最终找到了更稳定的解决方案 —— 通过nav2_map_server的命令行工具成功保存地图，今天就把这个踩坑经历和解决方案分享给大家，帮同路人少走弯路。

一、场景还原：辛苦建图，RViz 保存按钮却 “摆烂”

先和大家同步一下我的操作环境，避免大家踩版本不兼容的坑：

• 系统：Ubuntu 22.04 LTS
• ROS2 版本：Humble
• 仿真包：wpr_simulation2（基于启智 ROS 机器人源码）

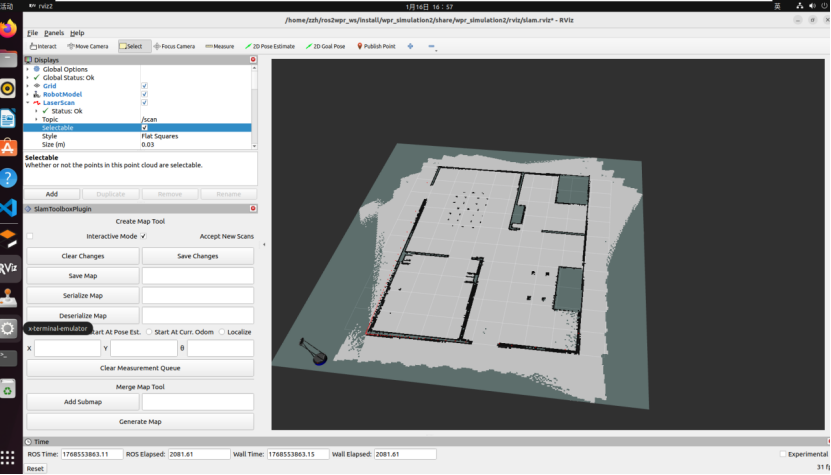

按照教程的标准流程，建图完成后，接下来就是关键的保存步骤，定位到Create Map Tool区域下的Save Map按钮，信心满满地点击 —— 结果啥反应都没有。

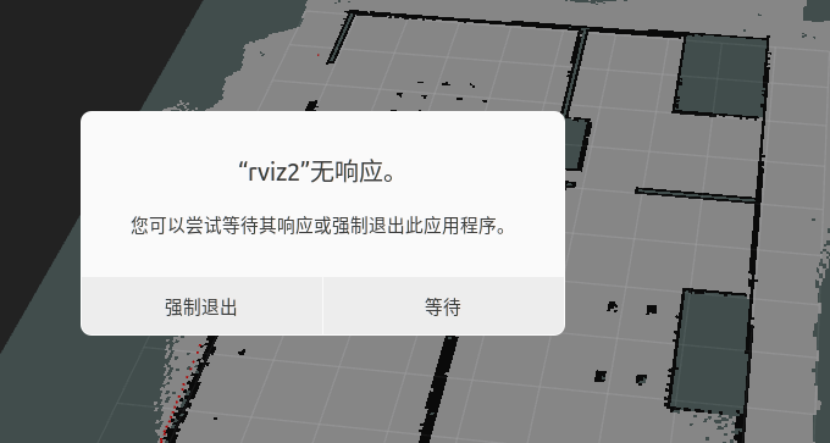

没有弹出文件保存对话框，终端没有任何日志输出，地图也没有被写入任何路径。我不死心，多次点击Save Map按钮，结果更糟：RViz 界面开始卡顿，鼠标拖动视角无响应，最终直接 “卡死”，只能通过Ctrl+C终止终端中的 SLAM 节点，再通过kill命令强制关闭 RViz。

更让人无奈的是，重启 RViz 和 SLAM 节点后，之前建好的地图也丢失了，只能重新控制机器人建图一遍。

二、柳暗花明：命令行保存地图，稳如泰山

在多次尝试 RViz 图形界面保存失败后，我转向了 ROS2 的命令行工具 —— 事实证明，对于 ROS2 的很多功能，命令行往往比图形界面更稳定、更可靠。而保存 SLAM 地图，nav2_map_server提供的map_saver_cli工具就是最优解。

具体操作步骤（全程可复制，零踩坑）

1. 保持建图节点在线（关键！）建图完成后，不要关闭运行slam.launch.py的终端，确保 SLAM 节点、激光雷达节点、机器人状态节点都处于正常运行状态（终端无报错，RViz 虽可能卡顿但地图数据已存在）。

2. 新开一个终端，激活 ROS2 环境打开新终端，进入自己的 ROS2 工作空间，激活环境变量（这一步不能少，否则无法找到nav2_map_server工具）：

   # 进入我的ROS2工作空间（根据自己的路径修改）
   cd ~/ros2wpr_ws
   # 激活环境变量
   source install/setup.bash


3. 切换到地图保存目标路径（可选，推荐）为了后续导航加载方便，我直接切换到wpr_simulation2包的maps目录下保存（避免后续复制文件）

   cd ~/ros2wpr_ws/src/wpr_simulation2/maps


   如果不需要直接保存到包目录，也可以在当前终端路径保存，后续再复制文件即可。

4. 执行命令行保存地图输入核心保存命令，一键生成地图文件：

   ros2 run nav2_map_server map_saver_cli -f map


5. 验证保存结果执行命令后，终端会输出类似如下的成功日志：

   [INFO] [1768560000.123456789] [map_saver_cli]: Saved map to map.pgm and map.yaml


   此时再查看当前目录，会发现已经生成了两个关键文件：

   • map.pgm：栅格地图图像文件（灰度图格式，存储地图的视觉信息）
   • map.yaml：地图配置文件（存储地图分辨率、原点、阈值等关键参数，供导航栈加载使用）

   到这里，地图就已经成功保存了，全程没有任何卡顿，也不需要依赖 RViz 的图形界面，简直不要太稳定！

三、后续收尾：让保存的地图支持导航加载

保存好地图后，还需要完成两步简单操作，确保后续启动navigation.launch.py时能正常加载地图：

1. 重新编译 ROS2 工作空间如果是将地图保存到了wpr_simulation2的maps目录，需要重新编译包，让地图文件被复制到install目录：

   cd ~/ros2wpr_ws
   colcon build --packages-select wpr_simulation2
   source install/setup.bash


2. 验证导航加载启动导航环境，测试地图是否能正常加载：

   ros2 launch wpr_simulation2 navigation.launch.py


   此时 RViz 会正常显示保存的地图，Global Status会显示OK，没有任何地图加载报错，后续就可以进行自主导航操作了。

四、复盘：为什么 RViz 的 Save Map 按钮会无响应？

事后我也复盘了一下，结合 ROS2 Humble 的使用经验，总结出几点可能导致 RVizSave Map按钮无响应的原因：

1. 插件兼容性问题：SlamToolboxPlugin与 RViz2 的部分版本存在兼容性小 bug，尤其在 Humble 版本中，图形界面的交互逻辑偶尔会出现异常。
2. RViz 资源占用过高：建图过程中，激光雷达数据、点云数据、地图栅格数据持续刷新，导致 RViz 内存占用过高，界面卡顿，无法响应按钮点击事件。
3. 服务通信异常：Save Map按钮本质是触发了一个 ROS2 服务调用，若 SLAM 节点与 RViz 插件之间的服务通信中断，按钮点击就无法触发实际的保存逻辑，且不会有任何报错反馈。
4. 路径写入权限问题：RViz 插件默认的保存路径可能没有写入权限，导致保存操作静默失败，没有任何提示信息。

而命令行工具map_saver_cli直接跳过了 RViz 的图形界面中间层，直接与 SLAM 节点进行通信，获取地图数据并写入文件，既避免了插件兼容性问题，也减少了资源占用，因此更稳定、更可靠。

五、总结

通过这次踩坑经历，我也总结出一个 ROS2 开发的小经验：当图形界面操作出现异常时，不妨试试对应的命令行工具，往往能收获惊喜。

对于 SLAM 建图保存地图这个场景，ros2 run nav2_map_server map_saver_cli -f map这条命令可以说是 “万能解”，既避免了 RViz 卡顿无响应的问题，又能快速、稳定地生成导航所需的地图文件，推荐所有 ROS2 导航初学者收藏使用。

最后，希望这篇博客能帮到和我有同样遭遇的同学，让大家在建图导航的路上少走弯路，顺利完成自己的 ROS2 项目！
