第9章 微信开发者工具

本章主要介绍微信开发者工具如何编译小程序代码，如何实现小程序模拟器以及如何调试小程序。

9.1 简介

虽然在开发语言层面小程序与传统的网页差别不大：是使用JavaScript 脚本语言编写逻辑代码、使用类似于HTML的WXML来描述页面的结构、使用类似于CSS的WXSS来描述节点的样式，但是由于小程序渲染和逻辑分离的运行机制与传统的网页存在差异，所以无法使用传统的网页的开发调试工具，因此我们推出了小程序开发生态一站式IDE——微信开发者工具。开发者可以借助微信开发者工具完成小程序的代码开发、编译运行、界面和逻辑调试、真机预览和提交发布版本等功能。

图9-1 微信开发者工具

微信开发者工具是一个基于nw.js ，使用node.js、chromium以及系统API来实现底层模块，使用React、Redux等前端技术框架来搭建用户交互层，实现同一套代码跨Mac和Windows 平台使用。

课堂小延展：

nw.js （原名 node-webkit）是一个基于 chromium 和 node.js 的应用运行时，通过它可以用 html 和 javascript 编写原生应用程序。它还允许您从 dom 调用 node.js 的模块 ，实现了一个用所有 web 技术来写原生应用程序的新的开发模式。

（1）以网络最流行的技术编写原生应用程序的新方法

（2）基于HTML5, CSS3, JS and WebGL而编写

（3）完全支持nodejs所有api及第三方模块

（4）可以使用DOM直接调用nodejs模块

（5）容易打包和分发

（6）支持运行环境包括32位和64位的Window、Linux和Mac OS

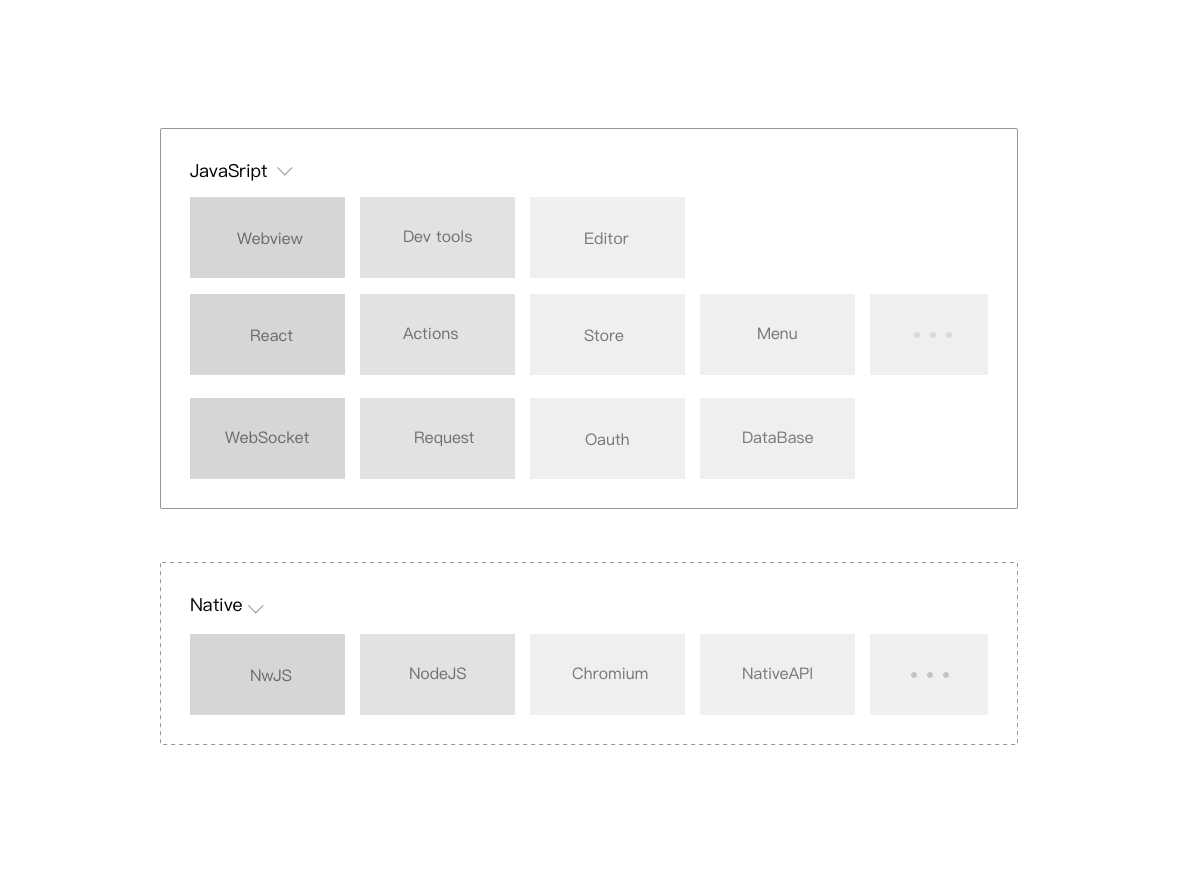

图9-2 微信开发者工具底层框架

9.2 代码编译

微信开发者工具和微信客户端都无法直接运行小程序的源码，因此我们需要对小程序的源码进行编译。代码编译过程包括本地预处理、本地编译和服务器编译。为了快速预览，微信开发者工具模拟器运行的代码只经过本地预处理、本地编译，没有服务器编译过程，而微信客户端运行的代码是额外经过服务器编译的。

9.2.1 编译WXML

WXML（WeiXin Markup Language）是小程序框架设计的一套标签语言，用于构建出页面的结构。小程序的渲染层的运行环境是一个WebView，而WebView无法直接理解WXML标签，所以需要经过编译。
微信开发者工具内置了一个二进制的WXML编译器，这个编译器接受WXML代码文件列表，处理完成之后输出JavaScript代码，这段代码是各个页面的结构生成函数。

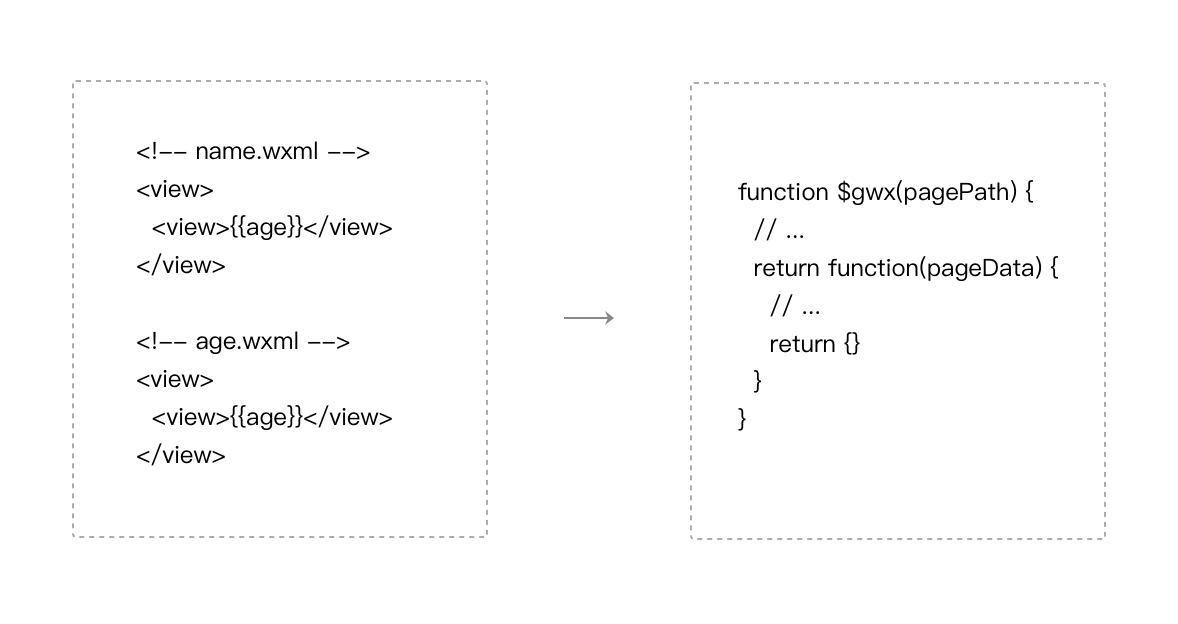

图9-3 WXML的编译过程

编译过程将所有的WXML代码最终变成一个JavaScript 函数，预先注入在WebView中。在运行时确定了页面路径之后，将路径作为参数传递给这个函数得到该页面的结构生成函数，页面结构生成函数接受页面数据，输出一段描述页面结构的JSON，最终通过小程序组件系统生成对应的HTML。

代码清单10-1 如何使用页面结构生成函数

//$gwx 是WXML编译后得到的函数
//根据页面路径获取页面结构生成函数
var generateFun = $gwx('name.wxml')
//页面结构生成函数接受页面数据，得到描述页面结构的JSON
var virtualTree = generateFun({
   name:  'miniprogram'
})
/** virtualTree == {
   tag: 'view'，
   children: [{
       tag: 'view',
       children: ['miniprogram']
     }]
 }**/
 //小程序组件系统在虚拟树对比后将结果渲染到页面上
 virtualDom.render(virtualTree)

上传代码时，微信开发者工具直接将本地的WXML代码文件提交到后台，由后台进行WXML编译，后台的WXML编译器和开发者工具本地内置的WXML编译器是同一套代码生成的。

9.2.2 编译WXSS

WXSS (WeiXin Style Sheets) 是一套样式语言，用来决定 WXML 的组件应该怎么显示。为了适应广大的前端开发者，WXSS 具有 CSS 大部分特性。同时为了更适合开发微信小程序，WXSS 对 CSS 进行了扩充以及修改。与 CSS 相比，WXSS 扩展的一些特性，包括rpx尺寸单位和样式导入语法，这些特性都是WebView无法直接理解的。
微信开发者工具内置了一个二进制的WXSS编译器，这个编译器接受WXSS文件列表，分析文件之间的引用关系，同时预处理rpx，输出一个样式信息数组，如图10-4，每个WXSS文件对应于这个数组中的一项。

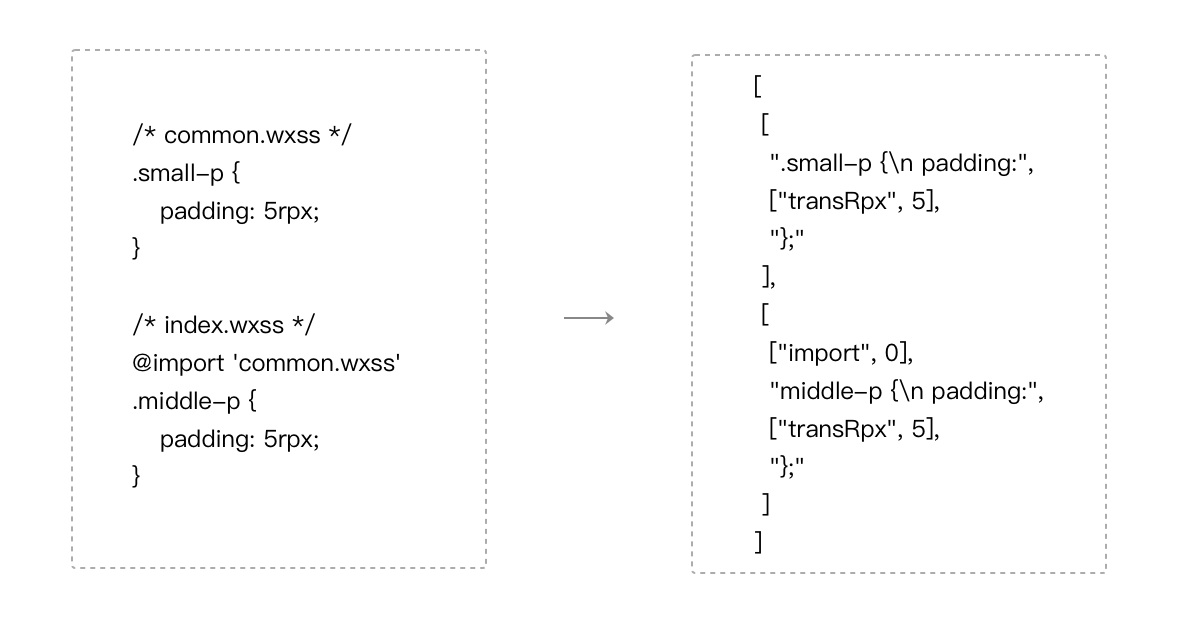

图9-4 WXSS的编译过程

在运行时，根据当前的屏幕宽度，计算出1rpx对应多少像素单位，然后将样式信息数组转换成最终的样式添加到页面中。
由于样式在微信客户端存在兼容性问题，为了方便开发者，微信开发者工具提供了上传代码时样式自动补全的功能，利用PostCSS 对WXSS文件进行预处理，自动添加样式前缀。

9.2.3 编译JavaScript

微信客户端在运行小程序的逻辑层的时候只需要加载一个JS文件（我们称为app-service.js），而小程序框架允许开发者将 JavaScript 代码写在不同的文件中，所以在代码上传之前，微信开发者工具会对开发者的JS 文件做一些预处理，包括ES6转ES5和代码压缩（开发者可以选择关闭预处理操作），在服务器编译过程将每个JS文件的内容分别包裹在define域中，再按一定的顺序合并成 app-service.js 。其中对于页面JS和app.js需要主动require。

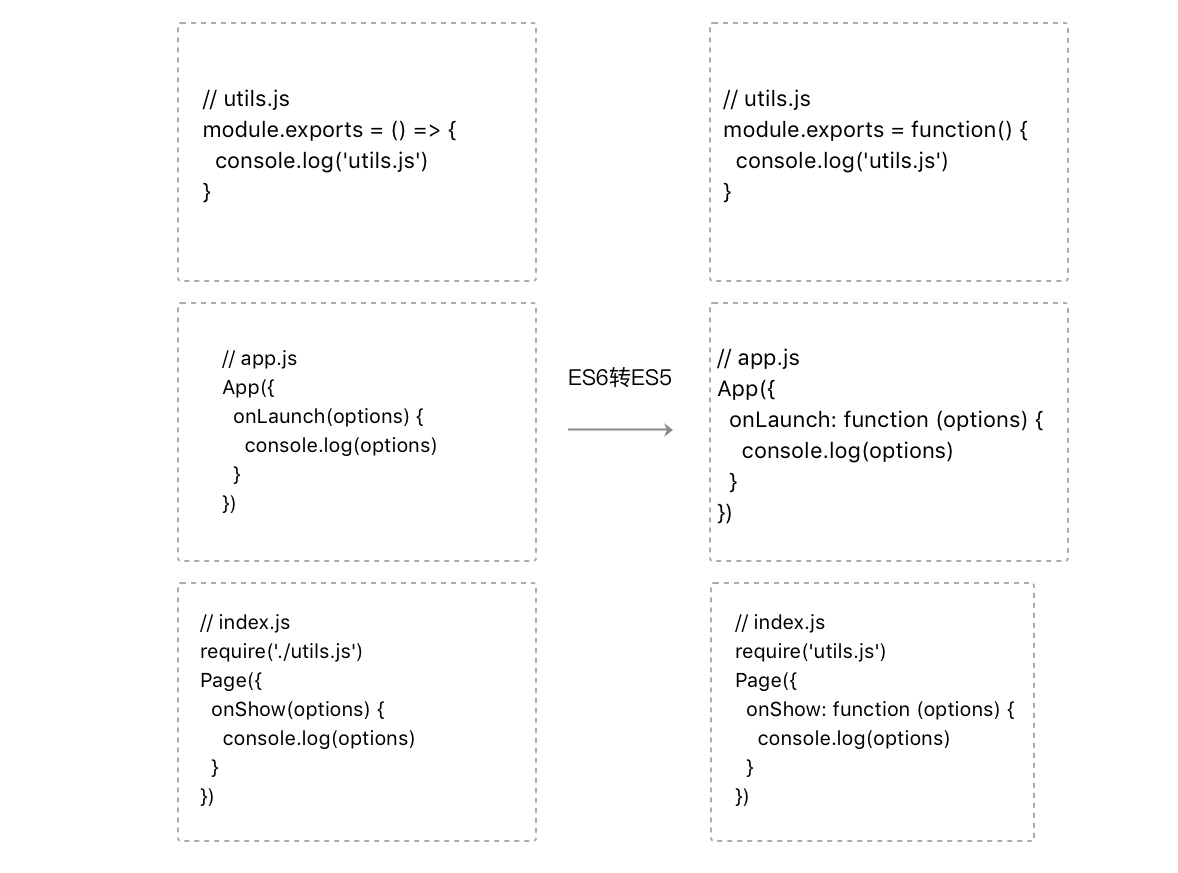

图9-5 JavaScript的编译过程

9.3 模拟器

小程序模拟器模拟小程序在微信客户端的逻辑和界面表现，方便开发者实时查看代码效果。由于系统差异以及微信客户端特有的一些交互流程，少部分的API无法在模拟器上进行模拟，但对于绝大部分的 API 均能够在模拟器上呈现出正确的状态。同时微信开发者工具提供多种机型尺寸以及自定义机型尺寸功能，方便开发者进行界面样式的机型适配。

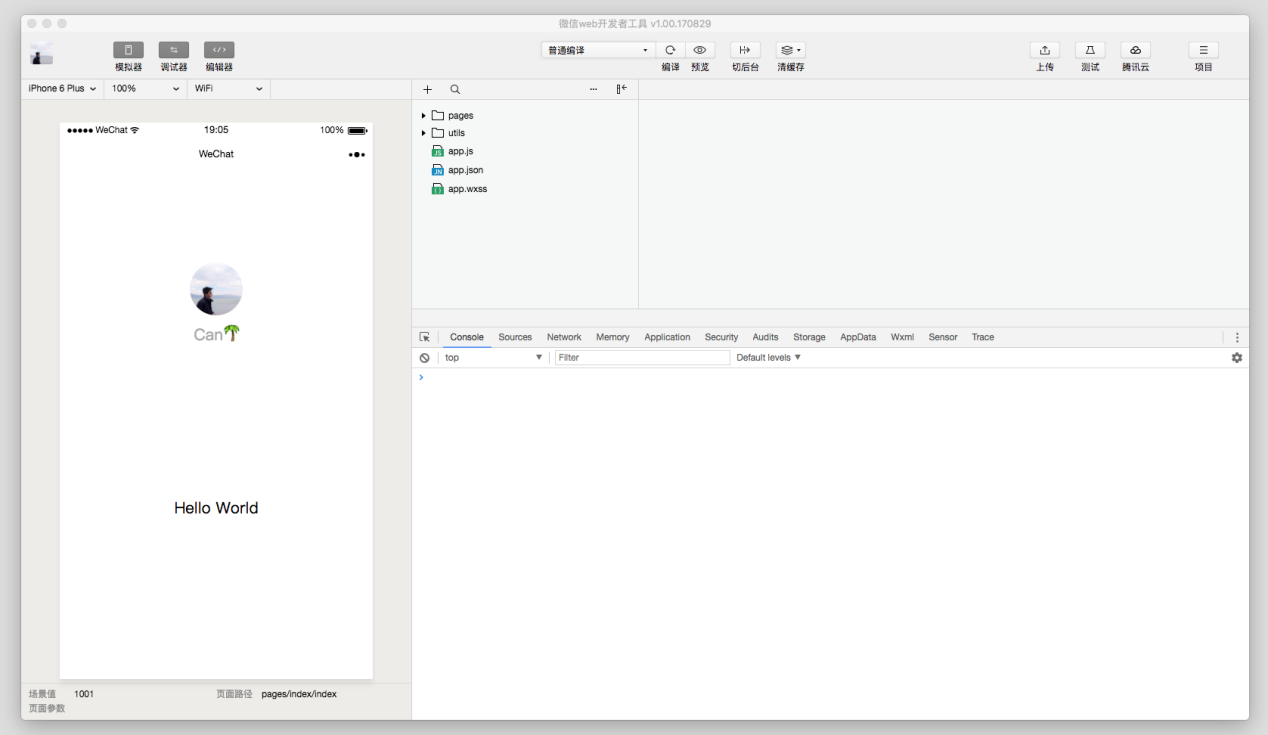

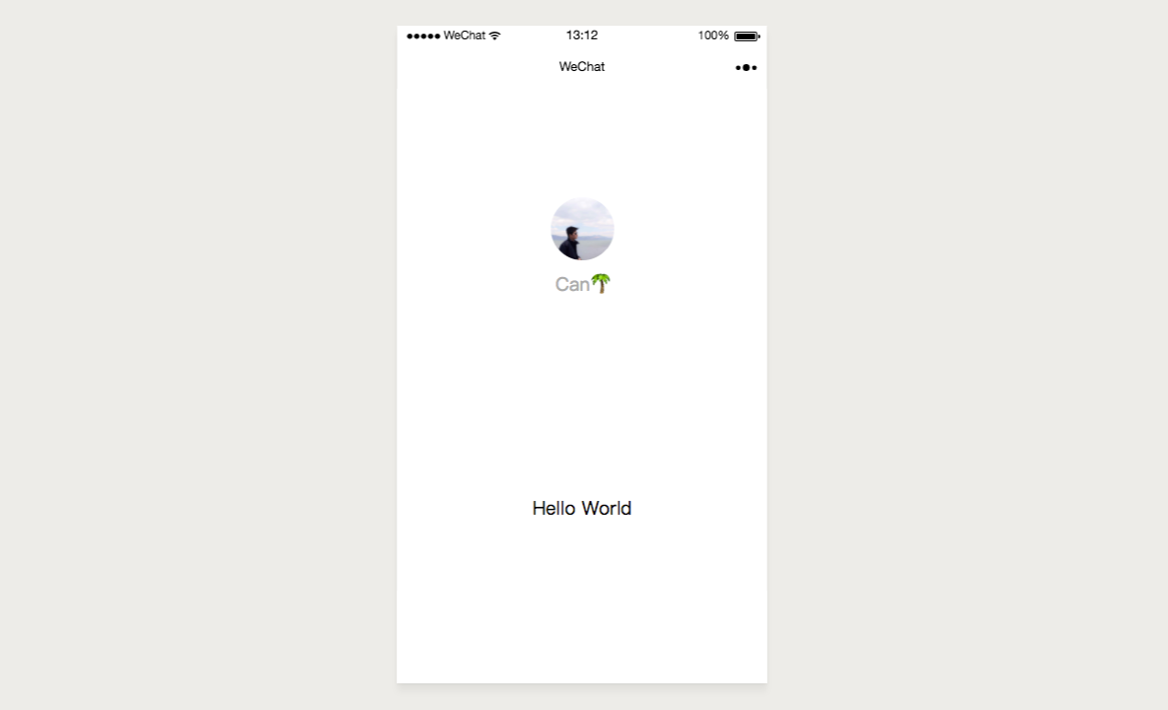

图9-6 小程序模拟器

9.3.2 逻辑层模拟

在iOS微信客户端上，小程序的JavaScript代码是运行在JavaScriptCore中，在Android微信客户端上，小程序的JavaScript代码是通过 X5 JSCore来解析的。而在微信开发者工具上我们采用了一个隐藏着的Webivew来模拟小程序的逻辑运行环境。

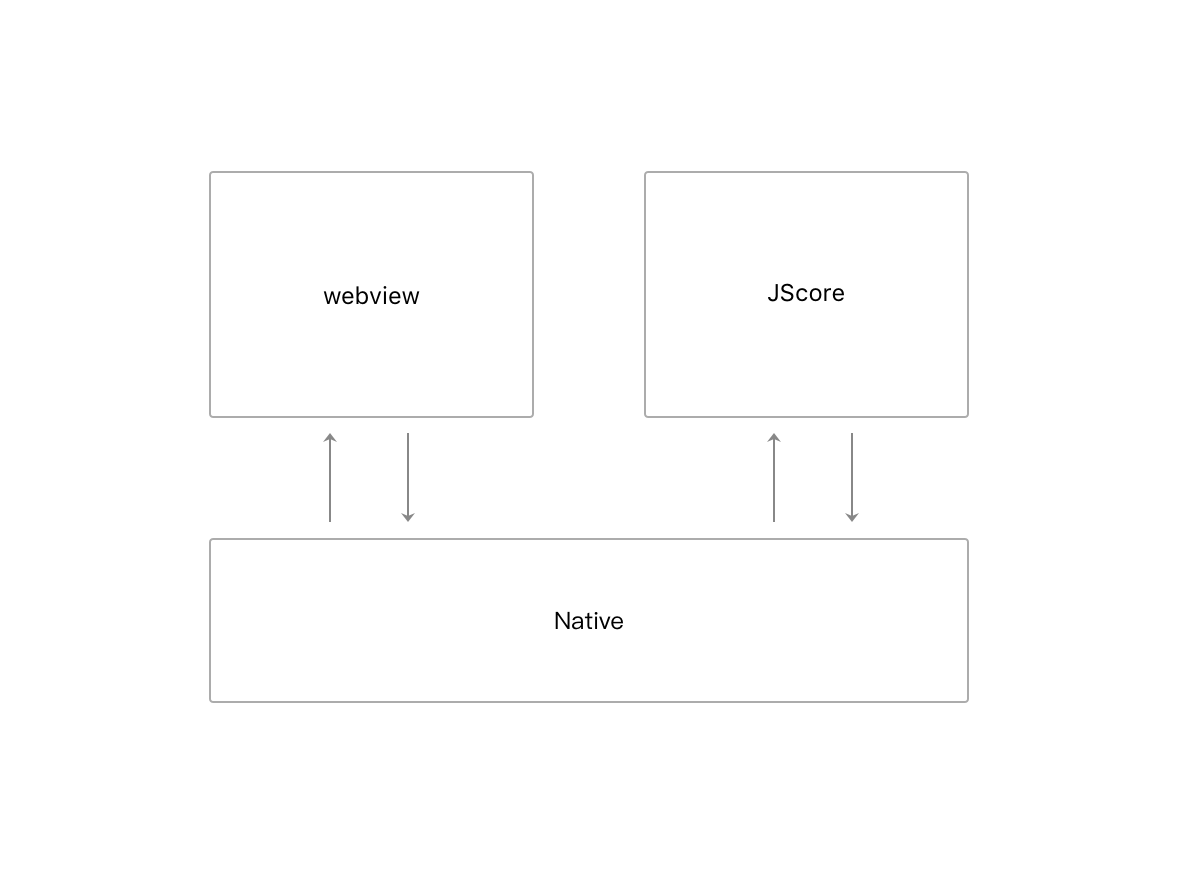

图9-7 微信客户端小程序运行环境模型简图

图9-8 微信开发者工具小程序运行环境模型简图

在微信开发者工具上WebView是一个chrome的 <webview /> 标签。与<iframe />标签不同的是，<webview/>标签是采用独立的线程运行的。
用于模拟小程序逻辑层的<webview/> 加载的链接是

http://127.0.0.1:9973/appservice/appservice

我们在开发者工具底层搭建了一个本地HTTP服务器来处理小程序模拟器的网络请求。其中：

./__asdebug/asdebug.js： 是开发者工具注入的脚本。

./__dev__/WAService.js：是小程序逻辑层基础库。

./util.js、./app.js、./index.js：开发者JS代码。

WebView在请求开发者JS代码时，开发者工具读取JS代码进行必要的预处理后，将处理结果返回，然后由WebView解析执行。虽然开发者工具上是没有对JS代码进行合并的，但是还是按照相同的加载顺序进行解析执行。

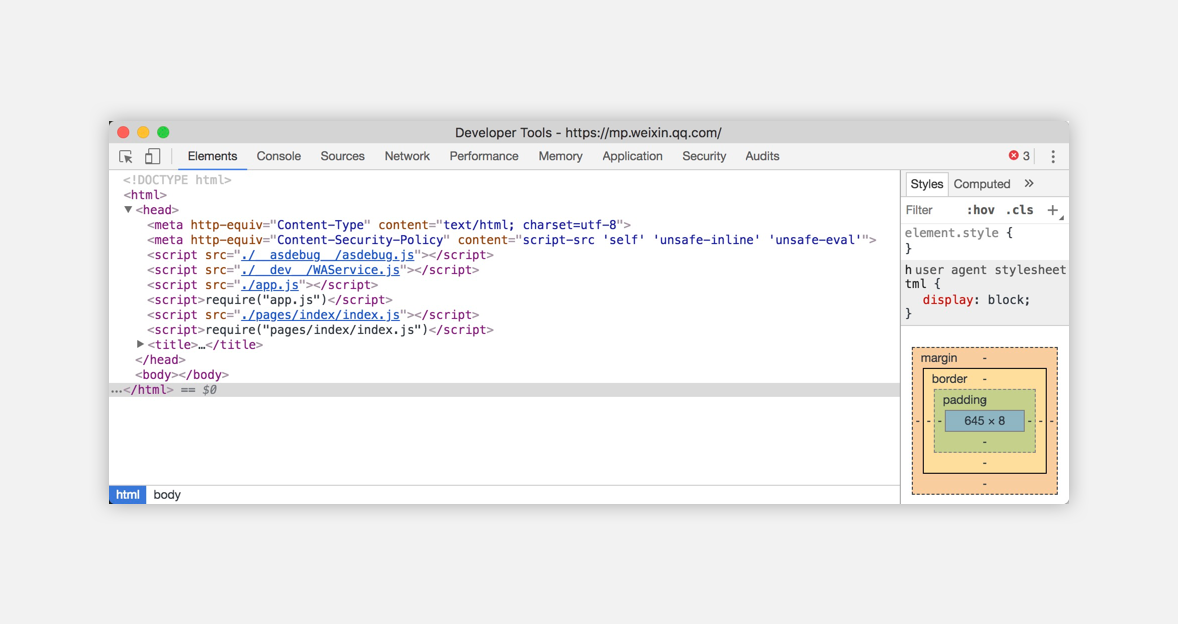

图9-9 appservice内容

WebView是一个浏览器环境，而JsCore是一个单纯的脚本解析器，浏览器中的BOM对象无法在JSCore中使用，开发者工具做了一个很巧妙的工作，将开发者的代码包裹在define域的时候，将浏览器的BOM对象局部变量化，从而使得在开发阶段就能发现问题。

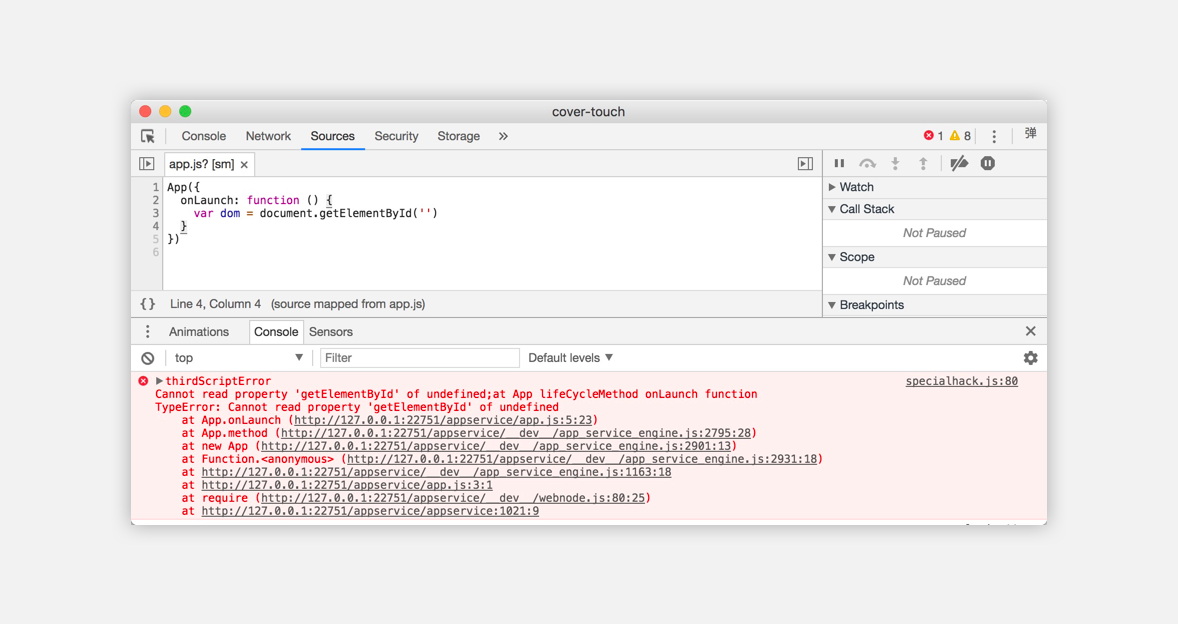

图9-10 BOM对象局部变量化

9.3.3 渲染层模拟

微信开发者工具使用chrome的 <webview />标签来加载渲染层页面，每个渲染层WebView加载

http://127.0.0.1:9973/pageframe/pageframe.html

开发者工具底层搭建的HTTP本地服务器在收到这个请求的时候，就会编译WXML文件和WXSS文件，然后将编译结果作为HTTP请求的返回包。当确定加载页面的路径之后，如index页面，开发工具会动态注入如下一段脚本：

// 改变当前webview 的路径，确保之后的图片网络请求能得到正确的相对路径

history.pushState('', '', 'pageframe/index')

// 创建自定义事件，将页面结构生成函数派发出去，由小程序渲染层基础库处理

document.dispatchEvent(new CustomEvent("generateFuncReady", {

   detail: {

     generateFunc: $gwx('./index.wxml')

   }

}))

// 注入对应页面的样式，这段函数由WXSS编译器生成

setCssToHead()

9.3.4 客户端模拟

微信客户端为丰富小程序的功能提供了大量的API。在微信开发者工具上，通过借助BOM（浏览器对象模型）以及node.js访问系统资源的能力，同时模拟客户端的UI和交互流程，使得大部分的API能够正常执行。
借助BOM，如wx.request使用XMLHttpRequest 模拟、wx.connectSocket 使用 WebSocket、wx.startRecord 使用MediaRecorder、wx.playBackgroundAudio 使用 <audio/>标签；
借助node.js，如使用fs实现wx.saveFile、wx.setStorage、wx.chooseImage等API功能。
借助模拟UI和交互流程，实现wx.navigateTo、wx.showToast、wx.openSetting、wx.addCard等。

9.3.5 通讯模拟

上文已经叙述了小程序的逻辑层、渲染层以及客户端在微信开发者工具上的模拟实现，除此之外，我们需要一个有效的通讯方案使得小程序的逻辑层、渲染层和客户端之间进行数据交流，才能将这三个部分串联成为一个有机的整体。

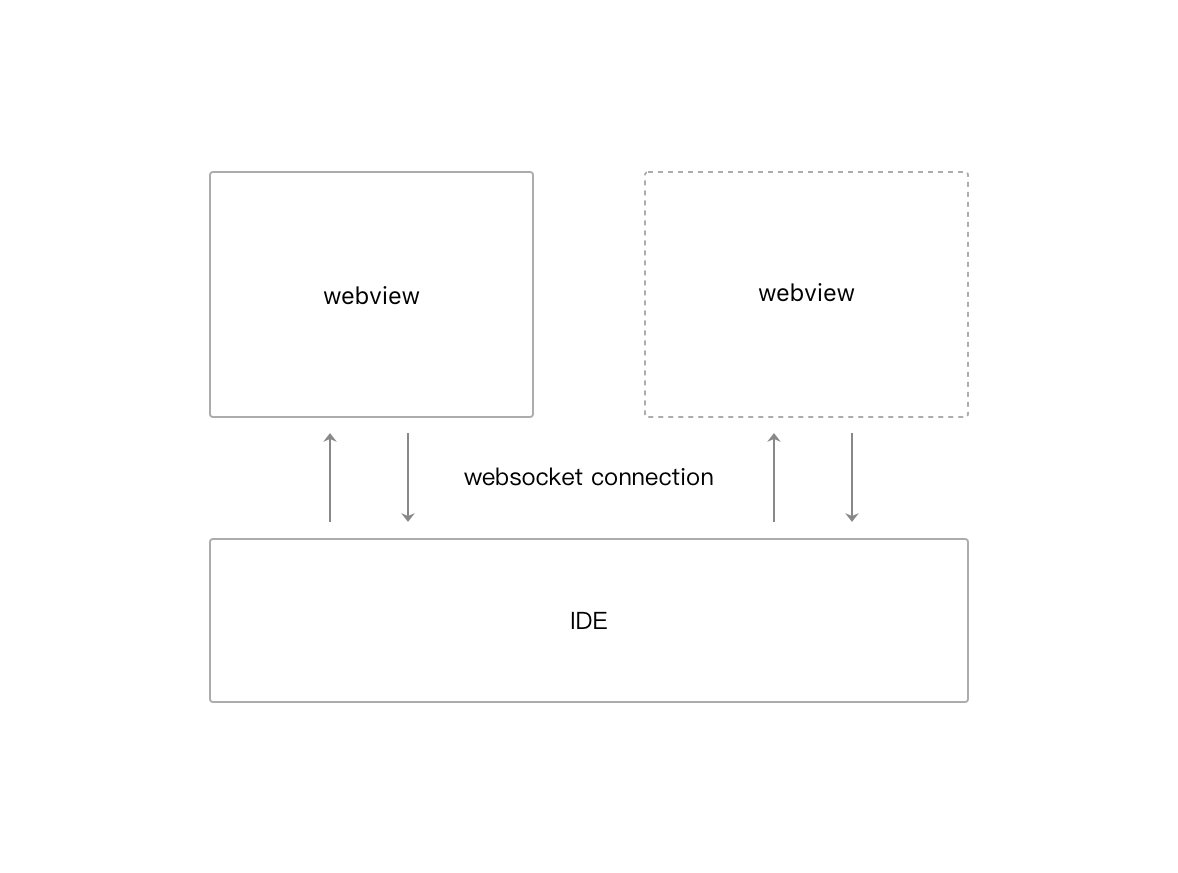

微信开发者工具的有一个消息中心底层模块维持着一个WebSocket服务器，小程序的逻辑层的WebView和渲染层页面的WebView通过WebSocket与开发者工具底层建立长连，使用WebSocket的protocol字段来区分Socket的来源。
代码清单10-2 逻辑层中的消息模块

// <webview/>的userAgent是可定制的
// 通过userAgent中获取开发者工具WebSocket服务器监听的端口
var port = window.navigator.userAgent.match(/port\/(\d*)/)[1]
// 通过指定 protocol == 'APPSERVICE' 告知开发者工具这个链接是来自逻辑层
var ws = new WebSocket(`ws://127.0.0.1:${port}`, 'APPSERVICE')
ws.onmessage = (evt) => {
  let msg = JSON.parse(evt.data)
  // …处理来自开发者工具的信息
   }
// 调用API接口 wx.navigateBack
ws.send(JSON.stringify({
  command: 'APPSERVICE_INVOKE'，
  data: {
     api: 'navigateBack',
     args: {}
  }
}))

9.4 调试器

代码调试是开发者工具的最主要的功能之一，包括界面调试和逻辑调试。nw.js对<webview/>提供打开Chrome Devtools调试界面的接口，使得开发者工具具备对小程序的逻辑层和渲染层进行调试的能力。同时为了方便调试小程序，开发者工具在Chrome Devtools的基础上进行扩展和定制。
代码清单10-3 如何调试webview

// 用于渲染的webview
var webview = document.createElement('webview')
//用于显示调试器的WebView
var devtoolsWebView = document.createElement('webview')
// 显示调试器
webview.showDevTools(ture, devtoolsWebView)

开发者工具上显示的调试器是调试逻辑层WebView，主要使用Chrome Devtools的Sources面板调试逻辑层JS代码。Chrome Devtools自带的Element面板并不能调试当前渲染层页面的节点（实际上是调试逻辑层WebView的节点），所以我们通过在devtoolsWebView中注入脚本的方式将Chrome Devtools的Element面板隐藏，同时开发了Chrome Devtools插件WXML 面板（可以参考如何开发Chrome 插件，本文不做展开），用于展示渲染层界面调试的用户交互界面。
开发者工具会在每个渲染层的WebView中注入界面调试的脚本代码，负责获取WebView中的DOM树、获取节点样式、监听节点变化、高亮选中节点、处理界面调试命令。并将界面调试信息通过WebSocket 经由开发者工具转发给WXML面板进行处理。

如图10-11及图10-12所示，开发者写的WXML源码与真实的DOM树之间存在较大的差异，需要经过一个最小树算法，如图10-13所示，将非小程序组件节点剔除后才能呈现出与WXML源码一致的效果。

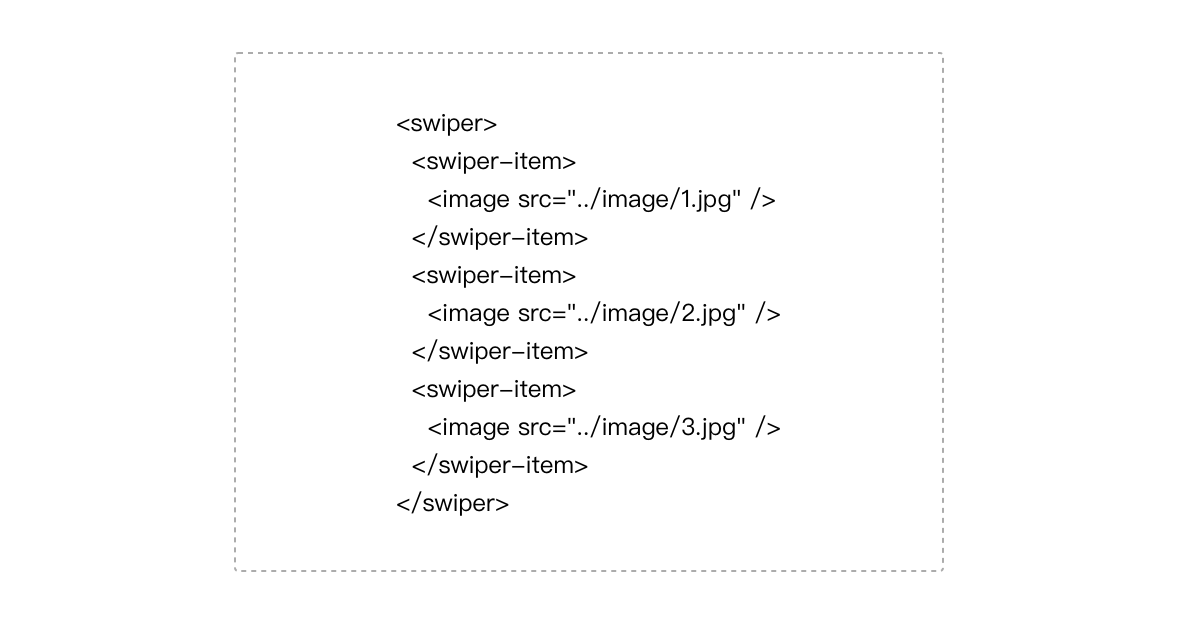

图9-11 WXML源码

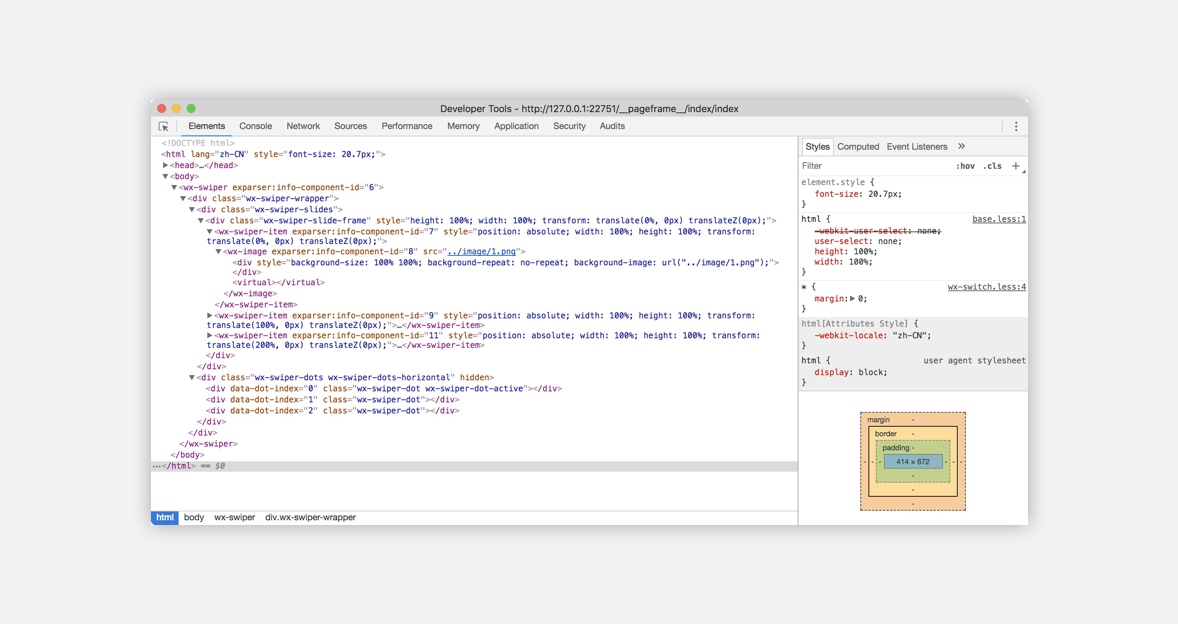

图9-12 真实的DOM树

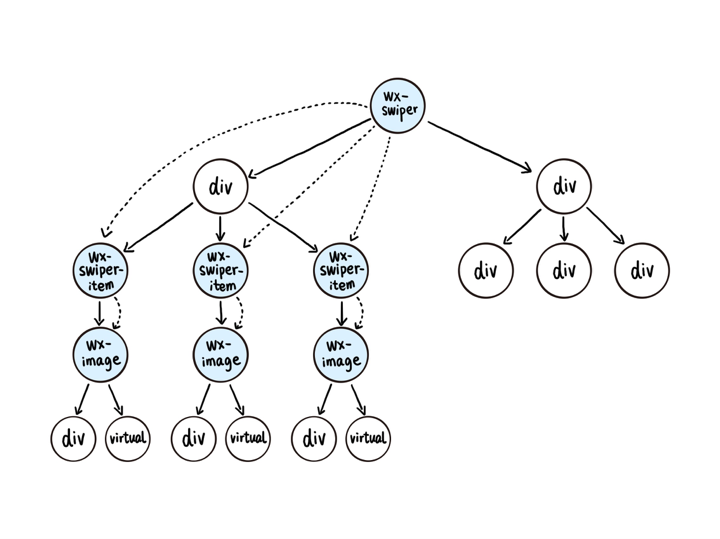

图9-13 最小树算法示例

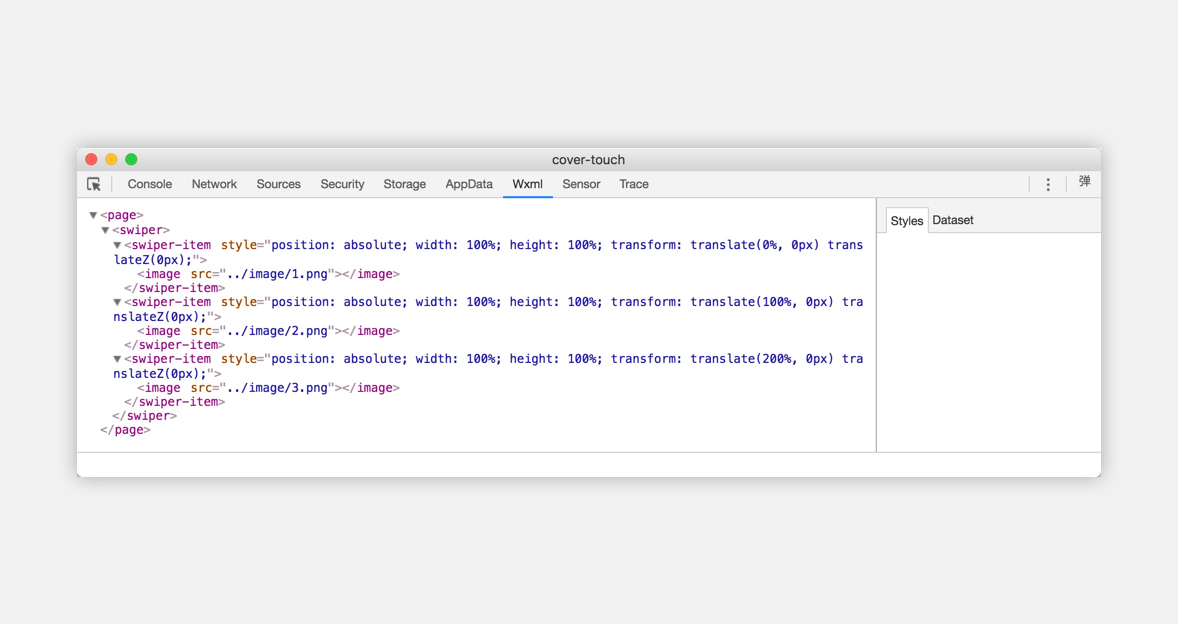

图9-14 WXML面板的最终效果

9.5 本章小结

通过编译过程我们将WXML文件和WXSS文件都处理成JS代码，使用script标签注入在一个空的html文件中（我们称为：page-frame.html）；我们将所有的JS文件编译成一个单独的app-service.js。
在小程序运行时，逻辑层使用JsCore直接加载app-service.js，渲染层使用WebView加载page-frame.html，在确定页面路径之后，通过动态注入script的方式调用WXML文件和WXSS文件生成的对应页面的JS代码，再结合逻辑层的页面数据，最终渲染出指定的页面。
开发者工具使用一个隐藏着的<webview/>标签来模拟JSCore作为小程序的逻辑层运行环境，通过将JSCore中不支持的BOM对象局部变量化，使得开发者无法在小程序代码中正常使用BOM，从而避免不必要的错误。
在开发者工具底层有一个HTTP服务器来处理来自WebView的请求，并将开发者代码编译处理后的结果作为HTTP请求的返回，WebView按照普通的网页进行渲染。
开发者工具利用BOM、node.js以及模拟的UI和交互流程实现对大部分客户端API的支持。
同时开发者工具底层维护着一个WebSocket服务器，用于在WebView与开发者工具之间建立可靠的消息通讯链路，使得接口调用，事件通知，数据交换能够正常进行，从而使小程序模拟器成为一个统一的整体。
微信开发者工具使用webview.showDevTools 打开Chrome Devtools调试逻辑层WebView的JS代码，同时开发了Chrome Devtools插件 WXML 面板对渲染层页面WebView进行界面调试。WXML面板对渲染层WebView中真实的DOM树做了一个最小树算法的裁剪之后，呈现出与WXML源码一致的节点树列表。
