随着Apple Vision Pro的发布，AI智能眼镜正式进入空间计算时代。这类设备需要实现：

• 超轻量化（<100g佩戴舒适度）

• 超高性能（实时AI视觉处理+毫米波通信）

• 超强可靠性（每日16小时持续使用）

而传统刚性PCB根本无法满足这些需求——柔性印刷电路（FPC）正是破局的关键。本文将深度剖析FPC如何通过三大技术革命，推动AI智能眼镜的进化。

---

一、FPC在AI智能眼镜的三大核心应用

1. 微型显示驱动：折叠光路的“电子韧带”

• 技术挑战：

  • Micro OLED屏幕需在镜腿到镜片的狭窄空间内传输4K@120Hz信号

  • 光波导模组需要柔性电路配合多轴调节

• FPC解决方案：

  • 采用 20μm超细线路（阻抗控制±5%）保障高速信号完整性

  • 3D立体布线绕过铰链结构（如Meta Quest 3的折叠FPC设计）

  • 实测案例：华为Vision Glass的显示FPC厚度仅0.15mm，弯折半径3mm

2. 多模态传感器互联：AI的“周围神经系统”

• 传感器矩阵需求：

  传感器类型	数量	数据带宽	FPC作用
  眼动追踪摄像头	2-4	5Gbps	传输未压缩图像原始数据
  毫米波雷达	1-2	3Gbps	高频信号低损耗传输
  骨传导麦克风阵列	6-8	1Gbps	抗电磁干扰布线

• 创新设计：

  • 透明FPC（氧化铟锡ITO电路）用于前置摄像头区域，避免遮挡视野

  • 可拉伸FPC（日本住友化学开发）适应眼镜腿开合变形

3. 分布式计算架构：刚柔结合的“异构大脑”

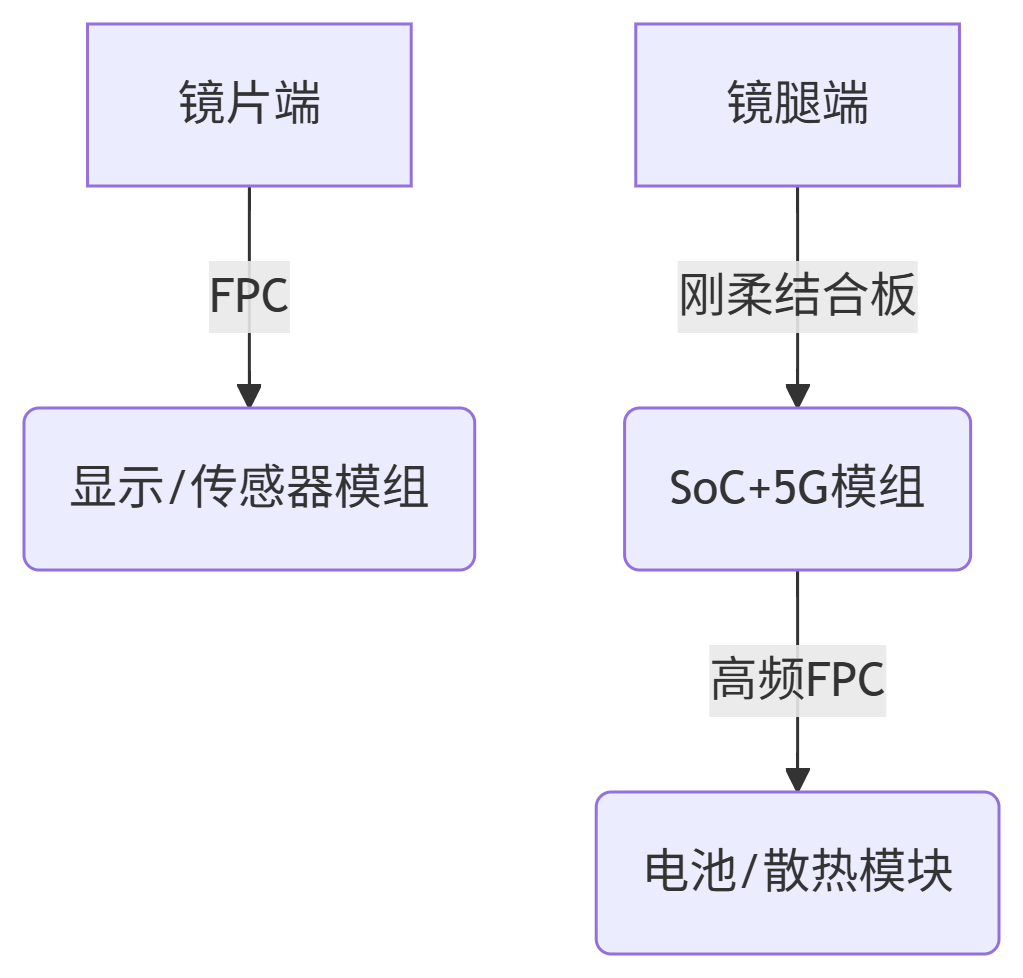

• 典型结构：



• 技术突破：

  • 索尼的 双层堆叠FPC 技术，在0.3mm厚度内实现10层互联

  • 苹果Vision Pro采用 LCP基材FPC，毫米波损耗降低60%

---

二、FPC技术面临的极限挑战与突破

1. 动态可靠性：百万次弯折的生死考验

• 行业标准：

  • 普通消费电子FPC弯折寿命：5万次

  • 智能眼镜铰链FPC要求：≥50万次（每日开合200次×7年）

• 材料创新：

  • 东丽公司 纳米增强PI薄膜，裂纹扩展速度降低80%

  • 华中科大研发 石墨烯-铜复合导线，弯折寿命突破200万次

2. 热管理：当5W芯片遇上0.1mm电路

• 矛盾点：

  • 高通XR2芯片功耗5W → 传统FPC温升超20℃

  • 眼镜重量限制 → 无法使用金属散热片

• 解决方案：

  • 嵌入式热管FPC（三星专利）：在PI基材内集成微流体通道

  • 氮化铝陶瓷填充覆盖膜（京瓷开发），导热系数提升5倍

3. 量产一致性：±3%阻抗的公差战争

• 难点：

  • 眼镜用FPC平均线宽40μm，蚀刻波动±2μm即导致阻抗偏移8%

• 工业4.0对策：

  • 大族激光 AI实时蚀刻补偿系统，通过CCD检测动态调整参数

  • 苹果供应链采用 飞秒激光钻孔，孔径精度±1μm

---

三、未来趋势：FPC将如何重新定义智能眼镜？

1. 材料革命

• 2025：可降解FPC（纤维素基材）助力环保眼镜

• 2027：透明钙钛矿电路实现100%透光率显示

2. 结构创新

• 神经拟态FPC：模仿人脑神经突触的可重构布线

• 全息波导集成FPC：在光路中直接嵌入光学电路

3. 制造范式

• 卷对卷（R2R）印刷电子：使FPC成本降低70%

• 3D打印FPC：支持个性化眼镜的即时生产

---

FPC——智能眼镜的“隐形冠军”

从Google Glass的失败到Apple Vision Pro的成功，FPC技术的进步是智能眼镜得以普及的关键推手。当行业仍在争论AR/VR的杀手级应用时，柔性电子工程师已经用 更薄、更韧、更智能的FPC 为下一代计算平台铺好了硬件基石。
