项目背景与目标

Rokid AR 开发生态 中，JSAR 框架是开发者构建空间交互内容的核心引擎，底层集成了 SLAM 空间感知系统、三维渲染管线以及多传感器数据接口，通过统一 JavaScript API 封装呈现，使开发者能够像编写网页一样，快速创建沉浸式 AR 应用

本文以 “Solar System 行星系统” 项目为例，深入解析 JSAR 应用的技术实现逻辑，从模型加载与脚本控制，到 SLAM 空间映射与渲染协同，帮助开发者全面理解 Rokid JSAR 的底层运行机制与空间计算原理。

Rokid SLAM 核心原理

Rokid 的 SLAM 系统是一种基于视觉与惯性融合的 VIO-SLAM 技术，能够在未知环境中同时完成定位与建图。通过结合 IMU 传感器 的短时姿态估计、RGB 相机的空间特征捕获，以及 融合算法的优化计算，设备无需 GPS 或外部标识，即可实现厘米级精度的空间追踪，可以理解为设备拥有空间导航能力，即便在无 GPS 的环境中，也能感知周围环境、记忆位置并精准定位自身

🚀 高精度空间定位：实时追踪相机姿态，误差可控制在厘米级范围内

🧠 强鲁棒性融合算法：融合视觉与惯性数据，在弱光或遮挡场景下依然稳定

⚙️ 低延迟空间响应：优化的渲染与追踪同步机制，确保交互场景自然流畅

JSAR 行星系统搭建

在这里插入图片描述

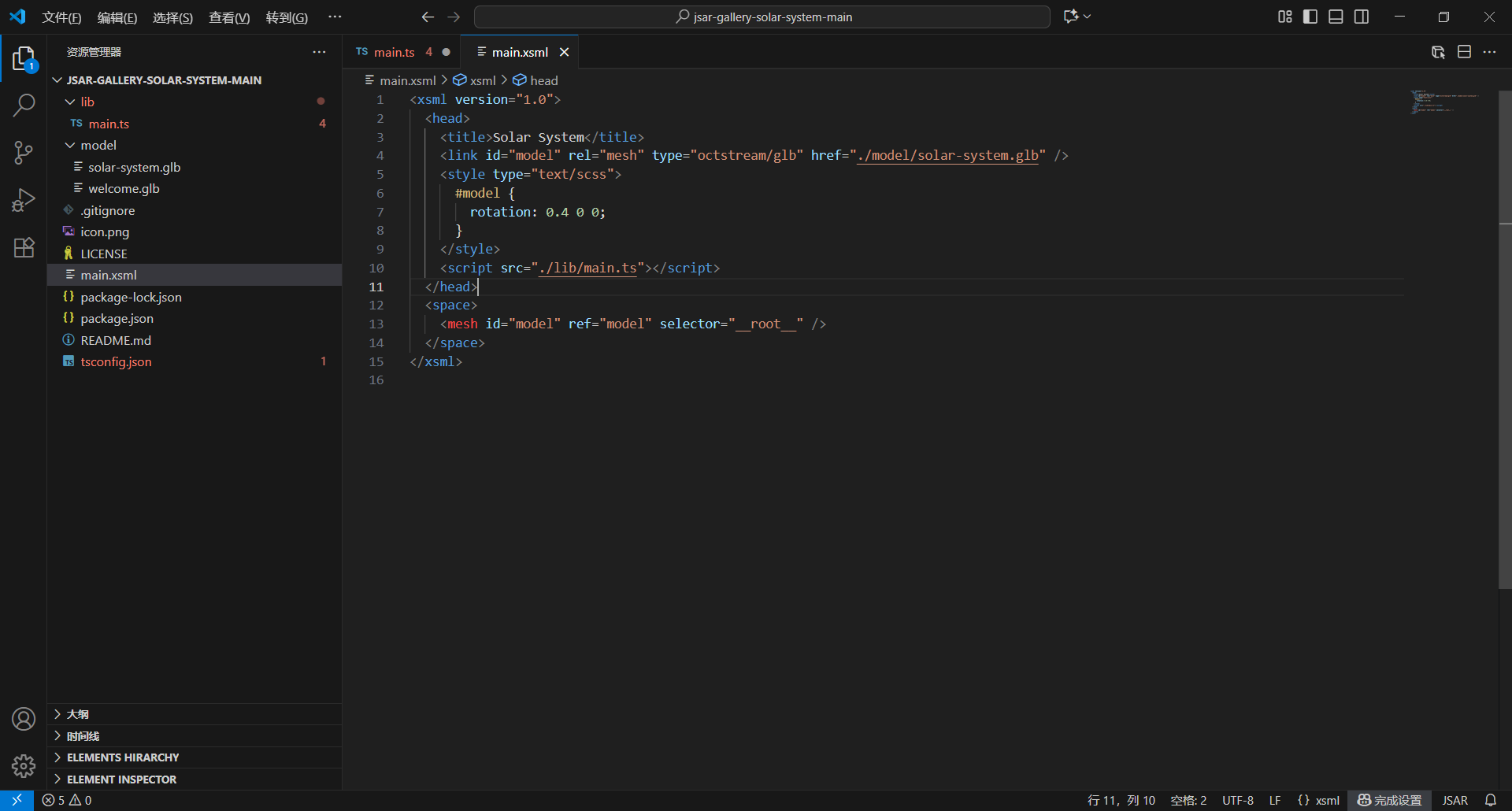

3D 模型加载与空间结构

在这里插入图片描述

<xsml version="1.0">
  <head>
    <title>Solar System</title>
    <link id="model" rel="mesh" type="octstream/glb" href="./model/solar-system.glb" />
    <style type="text/scss">
      #model {
        rotation: 0.4 0 0;
      }
    </style>
    <script src="./lib/main.ts"></script>
  </head>
  <space>
    <mesh id="model" ref="model" selector="__root__" />
  </space>
</xsml>

定义 JSAR 应用的基础结构：通过 link 加载名为 solar-system.glb 的三维行星模型，在 style 中设置其初始旋转角度，通过 mesh 将模型挂载到 space 空间节点中，而 space 则代表由 SLAM 驱动的三维 AR 场景，最终由 script 引入的 main.ts 实现交互逻辑与动态渲染效果

  • link rel=“mesh”：用来指定需要加载的 .glb 三维模型
  • style：用于设定模型在空间中的姿态与旋转
  • mesh：表示一个可被渲染和交互的三维对象
  • space：则代表整个 AR 空间，JSAR 会自动将其与设备的 SLAM 空间追踪系统关联

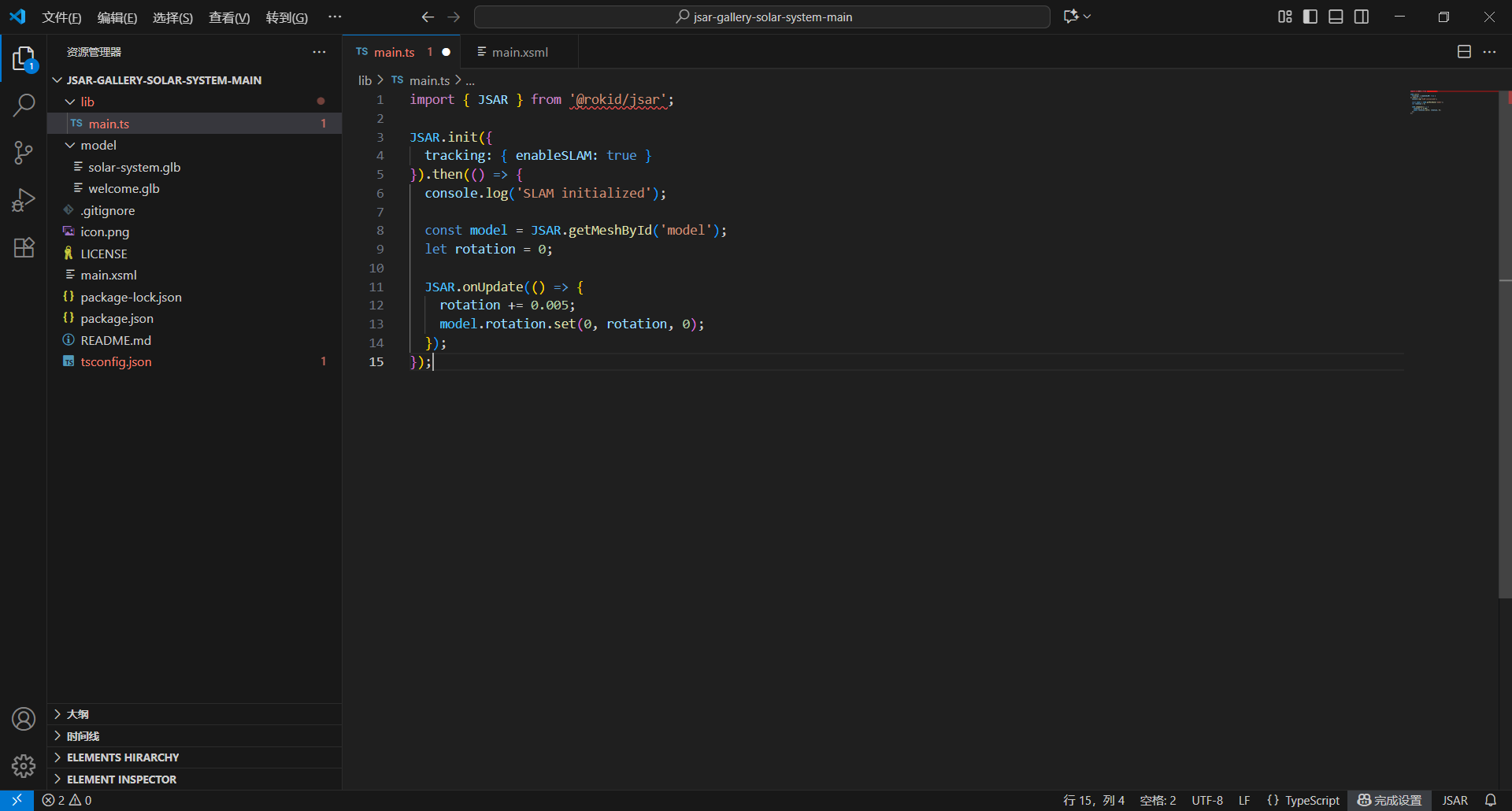

模型动态控制与自转动画

在这里插入图片描述

import { JSAR } from '@rokid/jsar';

JSAR.init({
  tracking: { enableSLAM: true }
}).then(() => {
  console.log('SLAM initialized');

  const model = JSAR.getMeshById('model');
  let rotation = 0;

  JSAR.onUpdate(() => {
    rotation += 0.005;
    model.rotation.set(0, rotation, 0);
  });
});

通过 JSAR.init() 启动 SLAM 空间追踪功能，在空间环境就绪后，通过 getMeshById() 获取场景中的三维模型 model，利用 onUpdate() 在每一帧中更新模型的旋转角度，使其围绕 Y 轴持续旋转，从而实现了行星系统的自转动画效果

JSAR 核心功能拆解

空间就绪事件管理

事件监听：spaceReady

spatialDocument.addEventListener('spaceReady', () => {

spatialDocument 是 JSAR 框架中的空间文档对象，负责管理整个 AR 场景的生命周期，当 Rokid 设备完成 SLAM 建图与空间初始化后，会触发 spaceReady 事件，意味设备已经成功构建了 3D 世界坐标系，此时就可以安全地加载和渲染三维模型

场景与模型节点获取
const scene = spaceDocument.scene as BABYLON.Scene;
const model = scene.getNodeById('model');

JSAR 底层渲染引擎基于 Babylon.js，通过 scene 获取在 .xsml 文件中定义的 id=“model” 三维模型节点，用于后续的渲染与交互控制

AR 光照材质优化
model.getChildMeshes().forEach(mesh => {
  if (mesh.material?.getClassName() === 'PBRMaterial') {
    const mat = mesh.material as BABYLON.PBRMaterial;
    mat.metallic = 0;
  }
});

遍历模型的所有网格节点，识别 PBR 材质 并将其 metallic 参数设为 0，以消除金属反光，从而提升 AR 场景与实景光照的适配效果。这是 AR 光照优化 的常用操作

XSML 场景描述详解
<space>
  <mesh id="model" ref="model" selector="__root__" />
</space>

xsml 是 Rokid JSAR 自定义的空间场景描述语言，其中mesh 标签通过 ref=“model” 引用 link 中的 3D 模型资源，与 WebXR 的 xr-scene 类似，这里Rokid 对空间管理进行了额外的抽象和封装

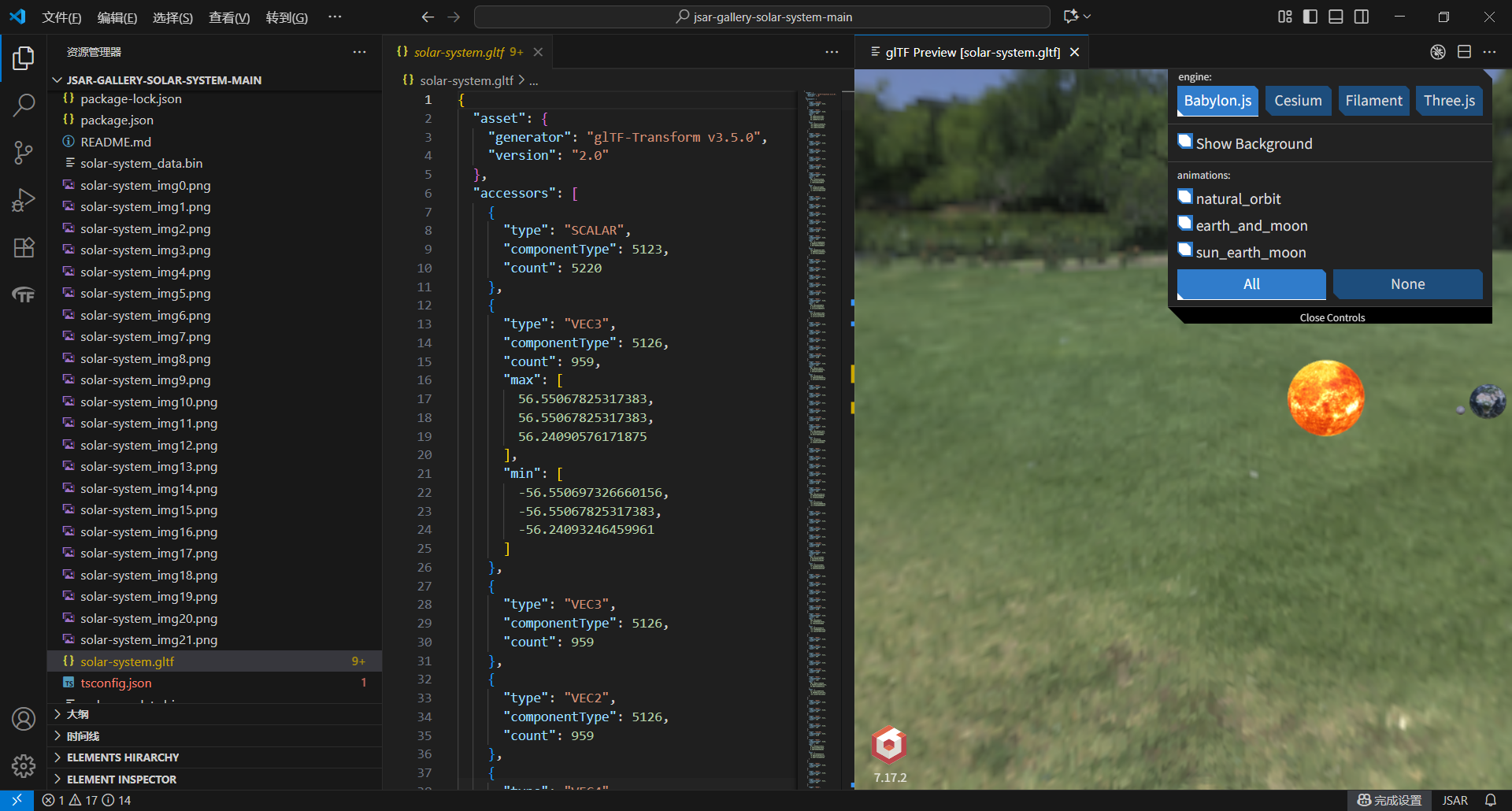

JSAR 空间与渲染融合机制

在这里插入图片描述

Rokid 的 JSAR 框架将底层空间计算能力封装为 JSAR 对象，并与 SLAM 引擎紧密耦合，实现空间感知与渲染的无缝结合。

SLAM 启动与位姿计算
  • 通过 JSAR 可以轻松启动 SLAM 功能
await JSAR.init({
  tracking: {
    enableSLAM: true  // 启用 SLAM 追踪
  }
});
  • 底层执行流程
JS 层：JSAR.init()
 → Native Bridge：TrackingManager.startSLAM()
 → C++ 层：SLAM Engine 启动（相机 + IMU 融合）
 → 输出设备实时空间位姿（pose）数据

系统自动完成：

  • 相机与惯性传感器同步
  • 构建世界坐标系
  • 提供设备实时位置和旋转矩阵

这样，JS 层可以实时获取设备在空间中的位姿信息，为虚拟对象的稳定渲染提供基础

模型渲染与空间锚定

当模型加载到 space 节点中

const scene = JSAR.getScene();
const model = await JSAR.loadGLB('solar-system.glb');

scene.add(model); // 自动加入 SLAM 世界空间

渲染机制特性：

  • 模型位置会随设备移动同步
  • SLAM 计算确保模型稳定锚定在空间中
  • TypeScript 控制的旋转、缩放等属性会被渲染引擎实时应用

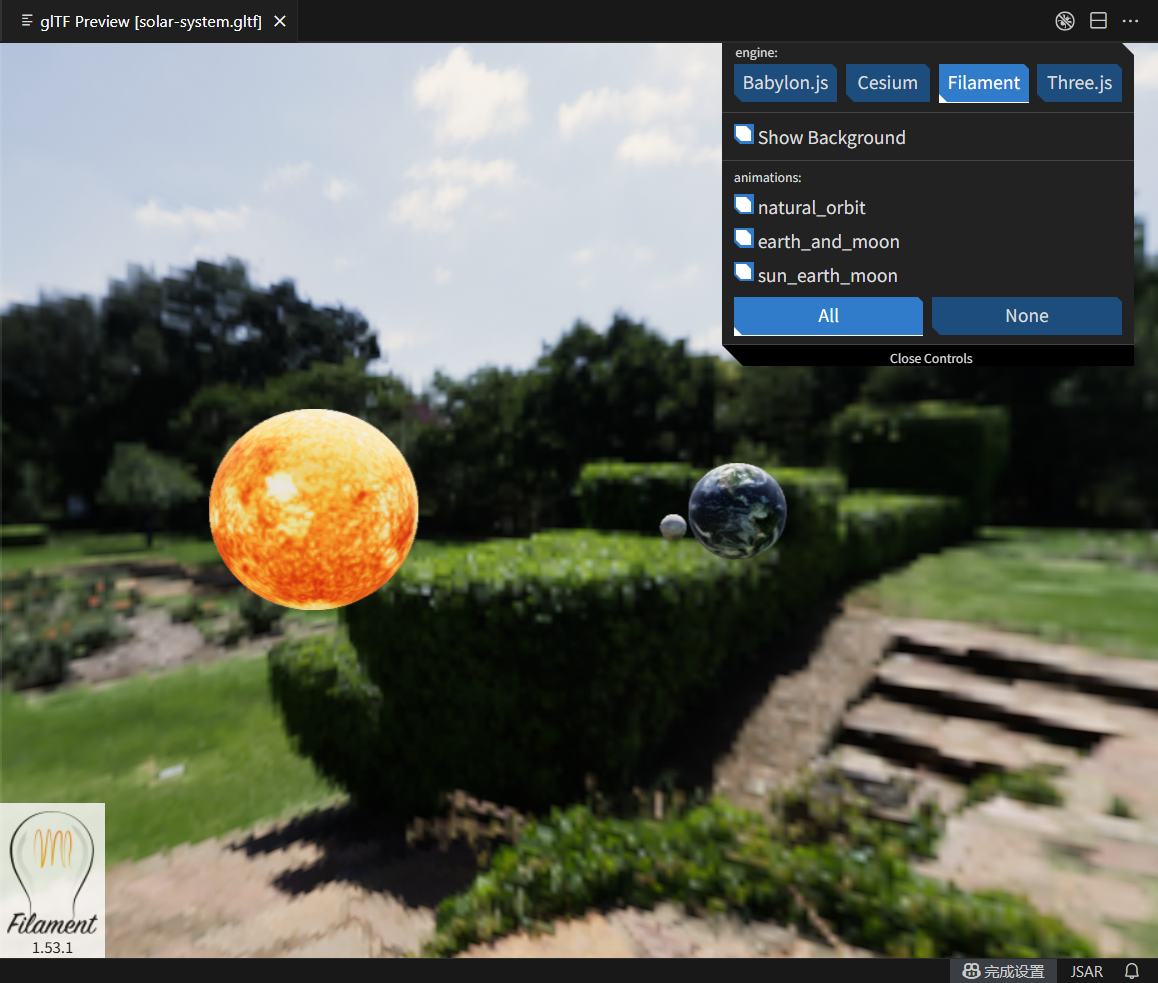

动态行星系统实现逻辑

在这里插入图片描述

前面项目中加载了静态的 solar-system.glb 模型，要实现 行星自转、公转效果，可以在 main.ts 中通过脚本扩展逻辑，将三维模型的物理运动与 SLAM 空间追踪结合，实现稳定的 AR 空间交互动画

JSAR.onUpdate(() => {
  const sun = JSAR.getMeshByName('Sun');
  const earth = JSAR.getMeshByName('Earth');

  const now = Date.now(); // 当前时间戳，用于计算平滑动画

  if (sun) {
    // 太阳自转
    sun.rotation.y += 0.001;
  }

  if (earth) {
    // 地球自转
    earth.rotation.y += 0.01;

    // 地球公转轨迹（半径 2 单位）
    const t = now * 0.001;
    earth.position.x = Math.sin(t) * 2;
    earth.position.z = Math.cos(t) * 2;
  }
});

  • 利用 JSAR.onUpdate 每帧更新模型状态，实现动态效果

  • 时间驱动运动保证帧率不稳定时仍能平滑动画

  • 可扩展到更多天体或复杂轨道系统

项目技术总结与实践经验

Rokid JSAR 项目中，spatialDocument.addEventListener(‘spaceReady’) 标志着 SLAM 初始化完成，设备已成功构建空间坐标系，开发者可以安全加载 3D 模型、绑定空间锚点并实现交互功能。JSAR 框架将底层 SLAM 能力进行封装与扩展，提供基于 Babylon.js 的渲染与交互接口，使模型的动态控制、旋转和空间锚定可以与设备的实时位姿同步，从而实现稳定流畅的 AR 空间交互体验。这种封装不仅简化了开发流程，也保证了虚拟对象在 AR 空间中的稳定性与自然交互体验。
