在瑞芯微RK3288驱动开发过程中，串口是嵌入式工程师打交道最频繁的外设——无论是板卡 bring-up 阶段用调试串口看内核日志，还是产品里挂接 4G 模组、GPS、传感器，UART 串口驱动几乎贯穿整个开发周期。本文以一个真实的板卡调试案例为线索，拆解 RK3288 UART 串口驱动与调试串口的配置全流程，覆盖设备树、内核驱动框架、应用层收发代码和常见翻车点。

一、问题场景

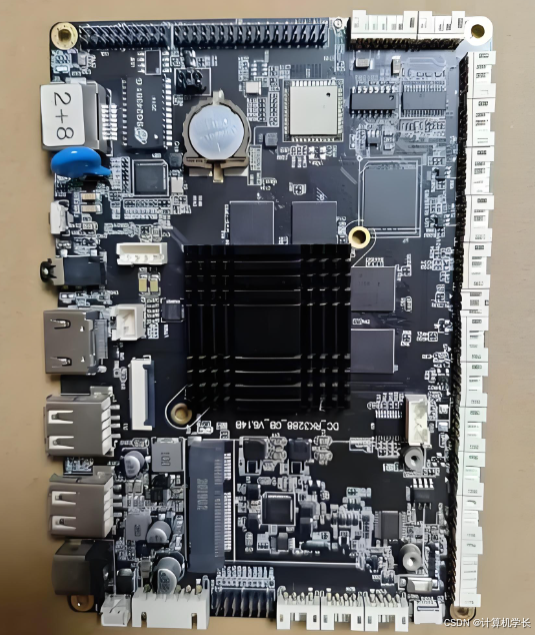

新拿到一块 RK3288 核心板，Uboot 阶段串口打印正常，但内核起来之后：

1. 调试串口只输出了几行就戛然而止，后面一片空白；
2. 换一个 UART 口挂外部模组，cat /dev/ttyS1 能收到数据，但 echo 发出去的数据对方收不到，或者乱码；
3. 用 stty -F /dev/ttyS1 115200 配置波特率后，实测波形波特率偏离标称值，长报文偶发丢字节。

这三个问题正好对应了串口驱动里的三个层次：设备树配置、驱动框架挂载、波特率时钟精度。下面从原理出发逐个击破。

二、原理分析

1. RK3288 的 UART 硬件

RK3288 内部集成了 5 路 UART 控制器（UART0~UART4），IP 内核来自 Synopsys 的 DesignWare APB UART（DW_apb_uart）。这几路串口有一个很有意思的细节：UART2 是官方默认的调试串口，基地址被单独放到了 0xFF690000，其他四路（UART0/1/3/4）则依次排在 0xFF180000~0xFF1C0000 区间。

控制器	基地址	默认用途
UART0	0xFF180000	一般用途
UART1	0xFF190000	一般用途
UART2	0xFF690000	调试串口（默认 console）
UART3	0xFF1B0000	一般用途
UART4	0xFF1C0000	一般用途

2. Linux 内核驱动框架

Linux 对这类 8250 兼容串口统一走 serial/8250 子系统。DW_apb_uart 的具体驱动是 drivers/tty/serial/8250/8250_dw.c，它通过设备树 compatible 绑定：

// drivers/tty/serial/8250/8250_dw.c 中的匹配表（关键片段）
static const struct of_device_id dw8250_of_match[] = {
    { .compatible = "snps,dw-apb-uart" },
    { /* rockchip wrapper 继承 snps 兼容，走同一套驱动 */ },
    { /* end of list */ },
};

RK3288 的设备树节点里，compatible 会写成 "rockchip,rk3288-uart"，前面挂一个 "snps,dw-apb-uart" 作为兼容回退。驱动加载后，每个 UART 注册一个 ttyS* 设备节点。

3. 波特率是怎么算出来的

这是串口驱动最容易出错的点。DW_apb_uart 的波特率由时钟分频得到：

baud = baudclk / (16 × divisor)

其中 divisor 由 DLL/DLM 两个寄存器拼成。RK3288 的串口 baudclk 默认取 24MHz（来自 CRU 的 SCLK_UART*）。以 115200 为例：

divisor = 24000000 / (16 × 115200) = 13.02

硬件只能取整数 13，于是实际波特率变成 24000000/(16×13) = 115384，偏差约 0.16%。这个误差在短报文里无所谓，但长报文或高波特率（如 921600）下误差被放大，就会丢字节。DW_apb_uart 专门提供了一个 DLF 分数分频寄存器来修正这个小数部分，内核 8250_dw 驱动会自动处理，前提是 clock-frequency 与 CRU 实际输出频率一致——不一致正是乱码的头号元凶。

三、代码实战

1. 设备树配置

在 RK3288 的设备树里打开一个 UART 节点，核心是三件事：status、pinctrl、时钟。

&uart2 {
    status = "okay";              /* 使能 UART2 调试串口 */
    pinctrl-names = "default";
    pinctrl-0 = <&uart2_xfer>;    /* 绑定引脚复用 */
};

&pinctrl {
    uart2 {
        uart2_xfer: uart2-xfer {
            rockchip,pins =
                /* TX : GPIO4_C0，复用为 UART2_TX */
                <4 16 RK_FUNC_1 &pcfg_pull_none>,
                /* RX : GPIO4_C1，复用为 UART2_RX */
                <4 17 RK_FUNC_1 &pcfg_pull_none>;
        };
    };
};

如果要把 UART2 作为内核 console，还需要在命令行里指定。Uboot 的 bootargs 里加：

console=ttyS2,115200n8        # ttyS2 对应 UART2，n8 = 无校验 8 数据位

2. 应用层串口收发（termios 配置）

硬件和内核就绪后，应用层通过 termios 配置串口参数。下面是一段标准的串口打开+配置+收发代码：

#include <stdio.h>
#include <string.h>
#include <fcntl.h>
#include <unistd.h>
#include <termios.h>

int main(int argc, char *argv[])
{
    int fd;
    struct termios opt;

    if (argc != 2) {
        printf("usage: %s /dev/ttyS1\n", argv[0]);
        return -1;
    }

    /* 打开串口：O_NOCTTY 防止变成控制终端，O_NDELAY 非阻塞打开 */
    fd = open(argv[1], O_RDWR | O_NOCTTY | O_NDELAY);
    if (fd < 0) {
        perror("open");
        return -1;
    }

    tcgetattr(fd, &opt);

    /* 输入输出波特率统一 115200 */
    cfsetispeed(&opt, B115200);
    cfsetospeed(&opt, B115200);

    /* 8 数据位、无校验、1 停止位 */
    opt.c_cflag &= ~PARENB;    /* 关闭校验位 */
    opt.c_cflag &= ~CSTOPB;    /* 1 个停止位 */
    opt.c_cflag &= ~CSIZE;     /* 清除数据位掩码 */
    opt.c_cflag |= CS8;        /* 8 数据位 */

    opt.c_cflag &= ~CRTSCTS;   /* 关闭硬件流控（硬件没接 RTS/CTS 必须关） */
    cfmakeraw(&opt);           /* 原始模式，关闭行缓冲与回显 */

    tcsetattr(fd, TCSANOW, &opt);

    /* 发送测试字符串 */
    char *msg = "RK3288 UART test\n";
    write(fd, msg, strlen(msg));

    /* 回读串口数据 */
    char buf[64] = {0};
    int n = read(fd, buf, sizeof(buf) - 1);
    printf("recv %d bytes: %s\n", n, buf);

    close(fd);
    return 0;
}

3. 命令行快速自测（回环测试）

先把 TX/RX 短接，用 shell 一行命令验证收发：

# 配置波特率与原始模式
stty -F /dev/ttyS1 115200 raw -echo

# 后台持续读，前台写
cat /dev/ttyS1 &
echo "hello rk3288" > /dev/ttyS1

四、运行结果

回环测试下，终端会立刻打印出写入的字符串：

hello rk3288

用交叉编译的 C 程序在板端运行：

# ./uart_test /dev/ttyS1
recv 16 bytes: RK3288 UART test

串口波特率实测（逻辑分析仪抓 TX 波形）：

标称 115200  →  实测 115384（偏差 0.16%）
标称 921600  →  实测 923076（偏差 0.16%）

这个偏差在 921600 波特率下仍小于容限（一般要求 <2%），收发正常，说明 24MHz 时钟源与 clock-frequency 一致，分数分频生效。

五、避坑指南

1. 调试串口起来后就没下文了。 九成是 bootargs 里的 console= 写错，或 UART2 的 pinctrl 没配上、TX/RX 引脚被别的外设复用。确认 console=ttyS2,115200n8 里的设备号与设备树 aliases 的映射一致。

2. 能发不能收，或收到乱码。 优先怀疑波特率时钟源。检查 DTS 里 clock-frequency 是否等于 CRU 实际输出的 SCLK_UART*，二者不一致时内核按错误的时钟算分频，必然乱码。

3. 挂了模组却死活收不到数据。 看是否误开了硬件流控。代码里 CRTSCTS 若开启，而硬件没接 RTS/CTS 线，发送会被流控信号卡住。模组场景通常直接关流控。

4. 长报文偶发丢字节。 两个方向排查：一是 FIFO 触发阈值与中断是否正常；二是高波特率下分数分频是否失效（时钟配置错误导致误差放大）。确认 8250_dw 驱动识别到 DLF 寄存器。

5. 应用层 open() 返回 Permission denied。 这是 ttyS 设备节点权限问题。临时可 chmod 666 /dev/ttyS1，正式量产建议写 udev 规则给串口节点授权。

6. 早期内核日志看不到。 bring-up 阶段 console 未初始化前的打印，靠 earlycon 打通。RK3288 UART2 用 8250 的 mmio32 早期控制台：

earlycon=uart8250,mmio32,0xff690000

六、总结

RK3288 的 UART 串口驱动本质上是「设备树正确配置 + 8250_dw 框架 + 时钟精度」三件事的叠加。设备树管使能和引脚复用，8250 子系统负责注册 ttyS* 节点与中断收发，而波特率精度则由 24MHz 时钟源和 DLF 分数分频共同保证。把这三层捋顺，串口这个最基础也最容易踩坑的外设就能一次点亮。调试串口和业务串口遵循同一套逻辑，区别只在 console/earlycon 的启动参数配置上。

你在 RK3288 串口调试中遇到过哪些诡异的乱码或丢字节问题？欢迎在评论区交流你的排查思路。
