一.创建工程

Eg:打开stm32CU->打开MCU->选择stm32F429ZG

1.配置时钟： 主要步骤： 1·选择时钟源：选择内部或外部时钟，内部便捷，外部高精度（此处一般选外部）

选择左边System Care里的RCC，把低速和高速运行的位置改为外部时钟（CR）

2·配置时钟数PLL，在上面的第二个Clock Configuration里，把两个可选择的都改到下面，再把频率调到180

第一个是HES：

HSI (High-Speed Internal) - 内部高速时钟

HSI 是芯片内置的 RC 振荡器。

HSE (High-Speed External) - 外部高速时钟

HSE 是通过引脚连接外部晶体/振荡器产生的时钟。

第二个是PLL

PLLCLK (Phase-Locked Loop Clock):

它是将 HSI 或 HSE 经过“锁相环（PLL）”放大倍频后的结果。

特点： 高性能模式。你想让单片机跑在 180MHz（如你图中所示），必须选这一项。只有通过 PLL，才能把几兆的原始时钟“变”成一百多兆的高频时钟。

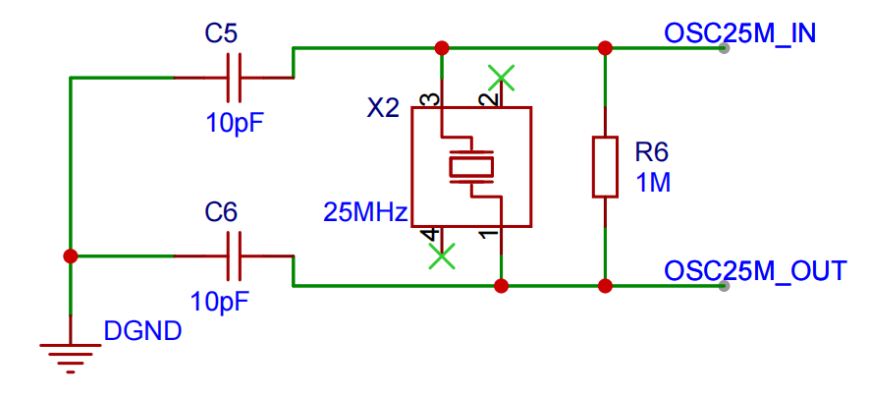

最左边的频率选择由晶振决定

这个没改对的话会导致串口发乱码

到此时钟配置完成

然后还要配置SYS（调试接口配置，保证芯片与调速器之间的稳定通信）

使用J-LINK（好处：比JTAG）

注意：他的两个信号线会占用2个引脚，在左边的SYS里配置DEBUG之后会显示，一定要配置之后再生成代码，否则使用到已占用的两个引脚之后会导致板子锁死

（配置完成之后在右边的图上有显示）

SWDIO (Serial Wire Data I/O): 双向数据线。负责传输调试命令和数据，相当于串行通信的“内容”。

SWCLK (Serial Wire Clock): 时钟线。由调试器（如 ST-Link、DAP-link）提供同步时钟信号。

二·配置工程：

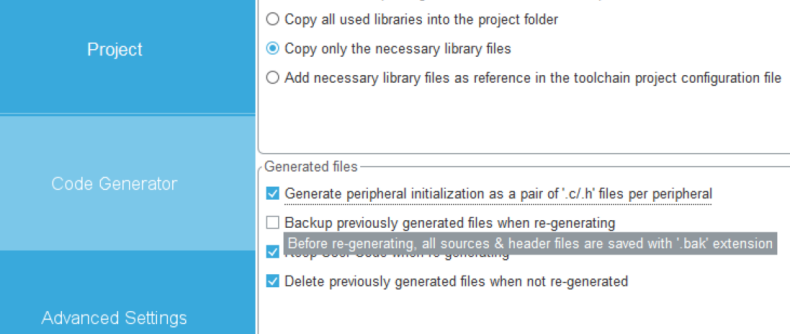

在上面的第三个project manager里配置名称，名称避免特殊字符和空格

IDE选MDK，再修改第二个

然后新建文件（APP）然后像添加头文件一样把这个文件夹加进去，

再添加一个mypedef头文件

头文件要加头文件保护，防止互相引用报错

（还有记得在C/C++里加头文件引用）

配置代码步骤：

先可以点击引脚并配置模式

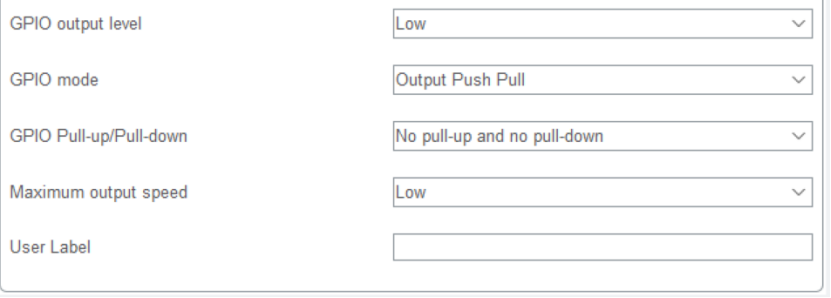

在选完要使用的引脚之后，可以在左边的GPIO里查看引脚的详细配置（点击具体的那个引脚）

第一个初始电平，第二个模式，第三个是否配置上下拉电阻（一般输入和按键检测要），第四个输出速度，第五个是标签

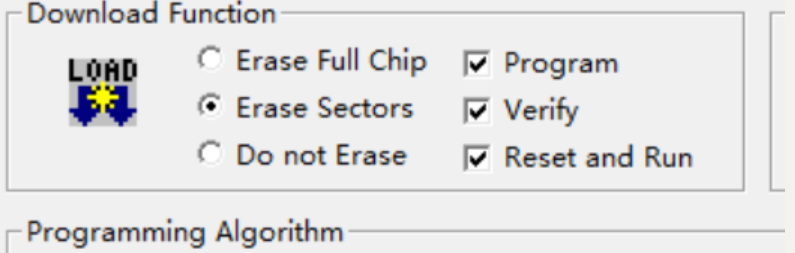

keilADK里面记得改

否则烧录要重启

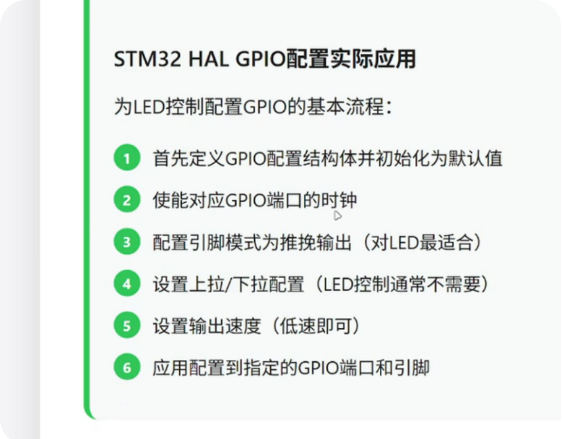

例子

（此图by-B站Alice_西风）

通过代码配置一个GPIO（通用输入输出）引脚来控制LED的标准“模拟”步骤。

你可以把这6个步骤理解为“写申请表->供电->填充参数->提交申请”的过程。以下是针对每个步骤的通俗阅读：

1.定义GPIO配置结构体并初始化为默认值

代码长相：GPIO_InitTypeDef GPIO_InitStruct = {0};

通俗理解：这就相当于在桌子上铺一张空白的申请表。结构体里包含模式、速度、上下拉等空位，初始化为0是为了防止里面有之前的乱码导致误动作。

2. 使能对应GPIO端口的时钟

代码长相：__HAL_RCC_GPIOx_CLK_ENABLE();（比如__HAL_RCC_GPIOA_CLK_ENABLE()）

通俗理解：给模块送电。STM32为了省电，默认所有外设都是断电的。如果不跑这行，后面的配置写得再对，引脚也没有电平反应。

注意：这一步必须在后面所有操作之前完成。

3. 配置引脚模式为推挽输出（Push-Pull）

代码长相：GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;

通俗理解：决定引脚的性格。 *推挽（Push-Pull）：引脚既能输出高电平（接VCC），也能输出低电平（接GND），驱动能力强，是控制LED的最佳选择。

4. 设置上拉/下拉配置

代码长相：GPIO_InitStruct.Pull = GPIO_NOPULL;

通俗理解：决定没有信号时的状态。

对于LED这种主动输出的设备，通常设为NOPULL（无上下拉）。因为引脚会直接被芯片内部的开关强行推到高或低，不需要额外的电阻来维持。

5. 设定输出速度

代码长相：GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;

通俗理解：决定跳跃快慢。 * LED触发只需要几赫兹到几个赫兹，选LOW（低速）即可。速度增益，信号边沿越陡，但产生的电磁干扰（EMI）也越大。

6. 将配置应用到指定的 GPIO 端口和引脚

代码长相：HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

通俗理解：签字盖章，正式下发。

前面的1、3、4、5步都只是在内存里填写“申请表”。只有执行了这一行，HAL库才会根

关于生成后的模板

问题1：为啥代码都要写在BEGIN与END之间（包括include）？

以#include "scheduler.h"为例（RTOS头文件，在main中调用）

在C语言编程中，按理说#include都应该挤在最上面，但是在使用STM32CubeMX或类似工具生成的工程中，你会发现代码被各种类似/* USER CODE BEGIN ... */的切割注释打开。

#include "scheduler.h"没有放在最底层，主要有以下三个原因：

1. 遵守“沙盒”规则（最关键）

你看到这些注释：

C

/* USER CODE BEGIN Includes */

#include "scheduler.h"

/* USER CODE END Includes */

是STM32CubeMX夺回你的“自留地”。

自动生成的代码：如果你把#include "scheduler.h"文件的最下面（不在BEGIN和END之间）放在一起，然后你修改了引脚配置并点击“生成代码”重新生成工程时，CubeMX会把下面它不认识的代码全部删掉。

保护机制：只有放在USER CODE BEGIN里面的代码，才会在重新生成的时候被保留下来。

2. 依赖顺序的要求

在 C 语言中，头文件的包含顺序有时很重要：

main.h通常最先包含：它里面包含了HAL库的核心头文件（如stm32f4xx_hal.h）以及各种引脚宏定义。

scheduler.h依赖基础库：如果你的调度器里使用了uint32_t或者HAL库的任务函数，那么它必须在系统基础库（通过main.h导入）之后被包含，否则编译器会报错说找不到基础类型。

3. 代码组织的逻辑性

这种布局将代码串联了三个逻辑层次：

系统级头文件：main.h（由工具生成，基础硬件描述）。

外部设置级头文件：gpio.h（由工具生成负责，具体模块）。

（上面两个每次都会重置，是模板里的）

应用级头文件：scheduler.h（由用户编写，负责业务逻辑）。

将用户自定义的头文件放在Private includes（包含）区域，可以让阅读代码的人快速看出哪些是芯片底层配置，哪些是你自己写的业务功能。

问题2：HAL_Init();SystemClock_Config();MX_GPIO_Init();这些初始化的顺序怎么排的

在嵌入式开发中，这三个函数的顺序绝对不能乱，它们遵循的是一套从“基础心脏”到“外围肢体”的逻辑。

如果把单片机比作一个人，这三个步骤的顺序就是：醒过来 -> 调准心率 -> 动动手脚。

1. HAL_Init();—— 醒过来（基础环境搭建）

必须放在桌子上。

该函数主要做三件基础的事：

初始化Flash接口：设置好读取Flash的指令预取等，确保CPU能够至少从内存读取程序。

设置中断优先级分组：这决定了以后各个外设抢占CPU的规则。

初始化SysTick（系统滴答计时器）：这是最关键的！HAL库里的所有延时函数（如HAL_Delay()）都依赖这个计时器。

如果不先执行：后面配置时钟或外设定时间，如果需要等待某个状态超时（Timeout），程序会因为没有心跳计时而死机。

2.——SystemClock_Config();调准心跳频率（动力系统）

通常放在第二位。

单片机刚上电时，默认跑在内部低速时钟（HSI）上，主频较低。该函数的作用是：

开启外部高速晶振（HSE）。

配置PLL（锁相环），把频率从几兆（MHz）拉升到几十兆（MHz）。

给各个入口（AHB, APB）分频。

如果不先执行它：你的单片机会很慢。更重要的是，串口、定时器等外部设定的波特率和运行频率都是基于系统时钟计算的。如果心跳频率没有定下来，后面的外部设定配置（比如串口115200）计算出来的结果都是错的。

3. MX_GPIO_Init();—— 动手动脚（具体功能实现）

之后必须放置时钟配置。

该函数负责把具体的引脚配置成输出（点灯）、输入（按键）或其他复用功能。

逻辑顺序：

先给外设供电：在配置 GPIO 之前，代码里有一句__HAL_RCC_GPIOx_CLK_ENABLE()。必须先有时钟，外设（GPIO 模块）才能通电工作。

重新配置引脚：设置推挽输出、上拉下拉等。

问题3：这三个初始化直接能否写代码

在HAL_Init()、SystemClock_Config()之间MX_GPIO_Init()插入代码，就像是在地基还没打好、水电还没通的时候就开始贴瓷砖，很容易出问题。

以下是具体分析：

1.HAL_Init()与SystemClock_Config()之间

危险程度： ★★★★☆

为什么不建议：此时芯片运行在默认的内部低速时钟（通常只有 16MHz 左右）。

后果：如果你在这中间写了复杂的计算逻辑，速度会慢得离谱；如果你尝试初始化串口打印信息，由于时钟还没定下来，波特率计算出来会完全出错，导致打印全是乱码。

2.SystemClock_Config()与MX_GPIO_Init()之间

危险程度： ★★☆☆☆

为什么不建议：时钟虽然准了，但“手脚”（GPIO）尚未通电。

后果：如果你在这里尝试操作某个引脚（比如点亮一个LED或者给传感器供电），程序不会报错，但硬件完全没有反应。GPIO的时钟使能通常是因为MX_GPIO_Init()内部才开启的。

应该写在哪里？

为了保证项目的健壮，你应该严格遵守生成的意见导向：

情况A：硬件关联的逻辑

如果您只是定义一些变量、清空某个服务器，可以放在HAL_Init()之前的USER CODE BEGIN 1位置。

情况B：所有的初始化逻辑（推荐）

你应该把所有的自定义初始化（比如你的scheduler_init()）放在所有MX_XXX_Init()函数之后的USER CODE BEGIN 2位置。

原因：只有到了这里，CPU的频率才是对的，所有的引脚也都配置好了，此时进行操作是最安全的。

一个“特例”：紧急调试

有极特殊的情况，你可能需要在SystemClock_Config()之后、MX_GPIO_Init()之前编写代码：

场景：你的硬件板子有设计缺陷，某个引脚必须在系统启动的一刹那拉高，否则外部设会烧毁。

但做法：这种精巧的底层保护逻辑可以插在中间，通常建议直接修改MX_GPIO_Init()内部的逻辑。

总结：建议

乖乖把代码写在/* USER CODE BEGIN 2 */下面。如果你发现必须插在中间才能解决问题，那通常意味着你的底层驱动设计或者硬件电路顺序产生问题。
