🔥 内容介绍

一、背景

随着可再生能源在电力系统中的大规模接入，电力系统的稳定性和可靠性面临新的挑战。传统同步发电机数量的相对减少，使得系统惯量降低，对暂态扰动的抵御能力减弱。虚拟同步发电机（VSG）技术应运而生，它通过模拟传统同步发电机的运行特性，为电力系统提供必要的惯性和阻尼支持，增强系统稳定性。然而，在 VSG 接入电力系统时，暂态冲击电流可能会对系统造成不利影响，如损坏电力设备、影响电能质量等。因此，采用有效的限流措施对于保障系统稳定运行至关重要，虚拟阻抗限流策略就是一种重要的解决方法。

二、虚拟同步发电机（VSG）原理

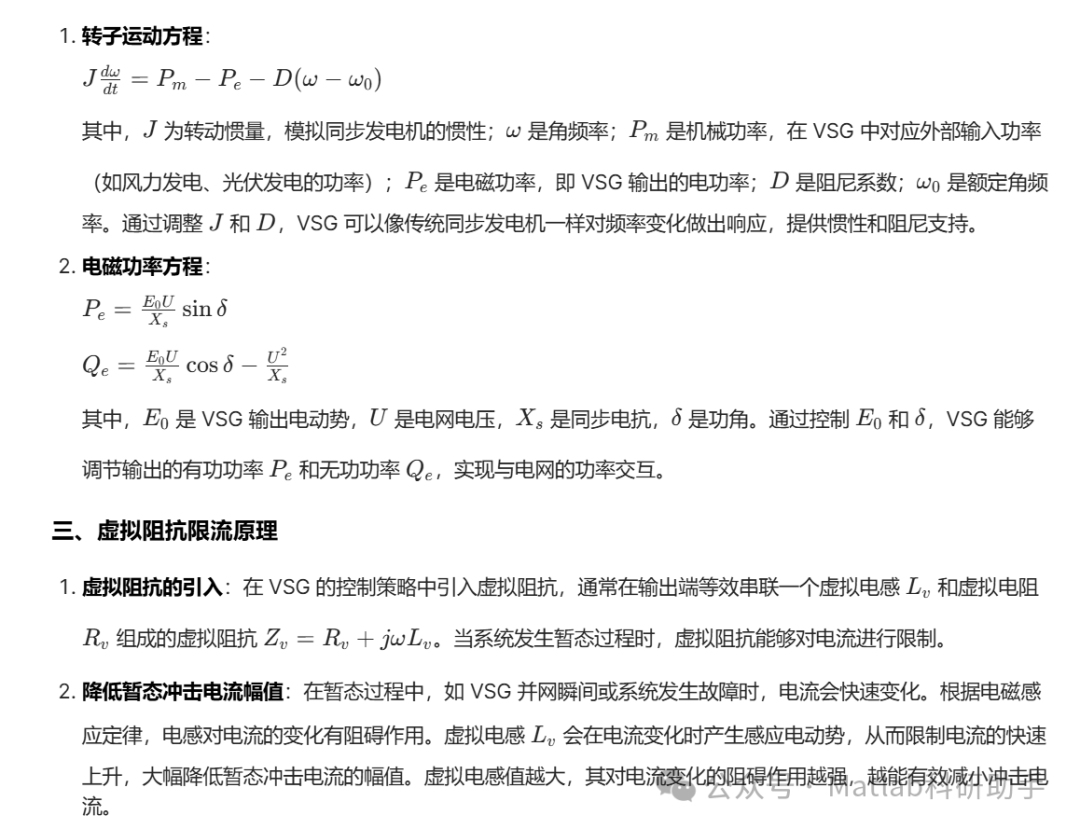

VSG 模拟传统同步发电机的运行特性，主要基于以下几个关键方程：

五、结论

虚拟同步发电机（VSG）技术为电力系统稳定性提供了有效的解决方案，而虚拟阻抗限流策略作为其中的重要组成部分，在降低暂态冲击电流幅值方面发挥了关键作用。通过合理设置虚拟电感值，可以显著减小暂态过程中的冲击电流，保护电力设备和提高电能质量。同时，虚拟阻抗不影响稳态电流幅值，确保 VSG 在稳态运行时能够准确地按照功率指令输出功率。这种特性使得 VSG 在电力系统中能够更好地适应不同的运行工况，为电力系统的稳定可靠运行提供有力支持。在未来的电力系统发展中，随着可再生能源的进一步大规模接入，VSG 及其虚拟阻抗限流策略有望得到更广泛的应用和深入的研究。

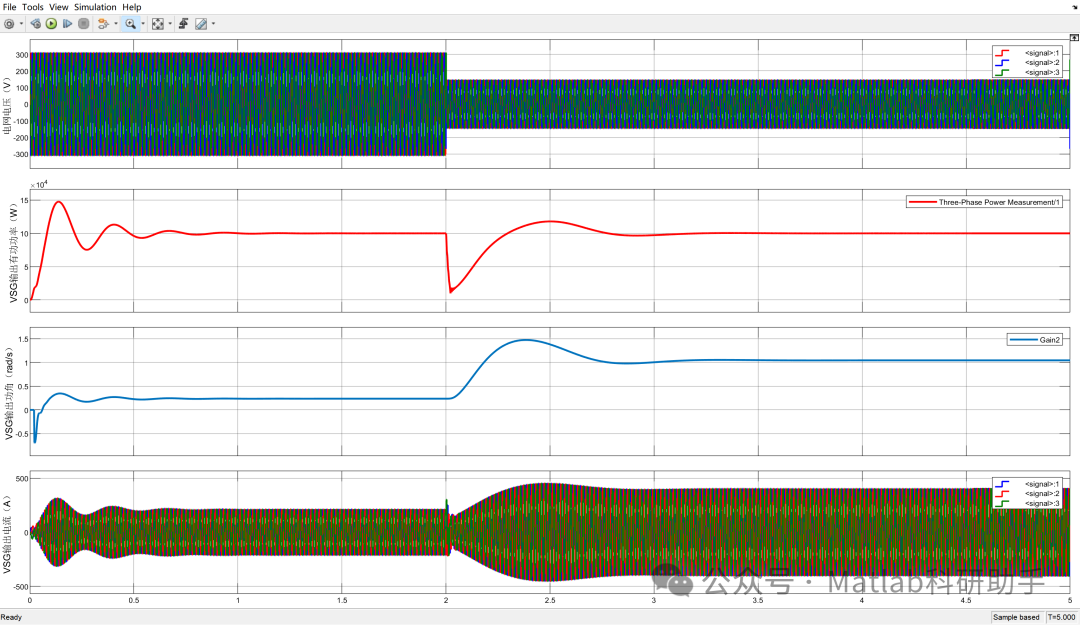

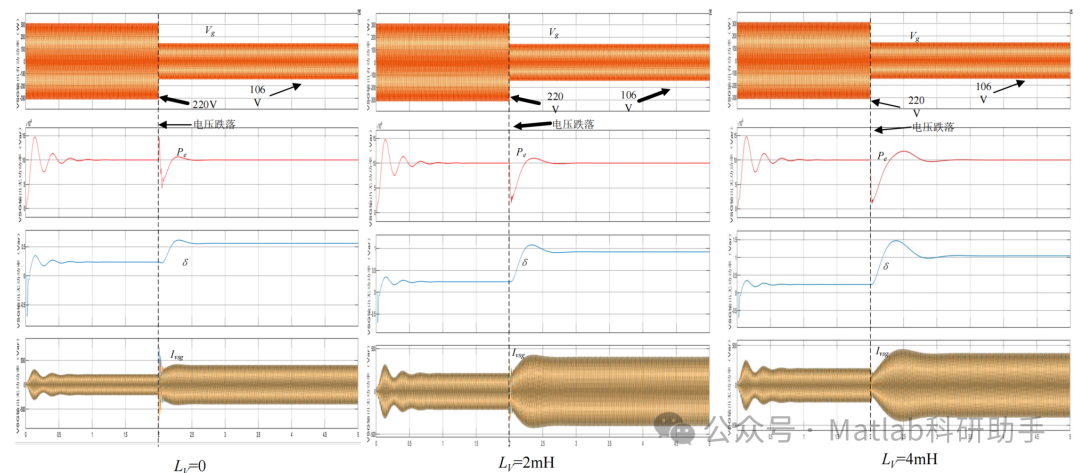

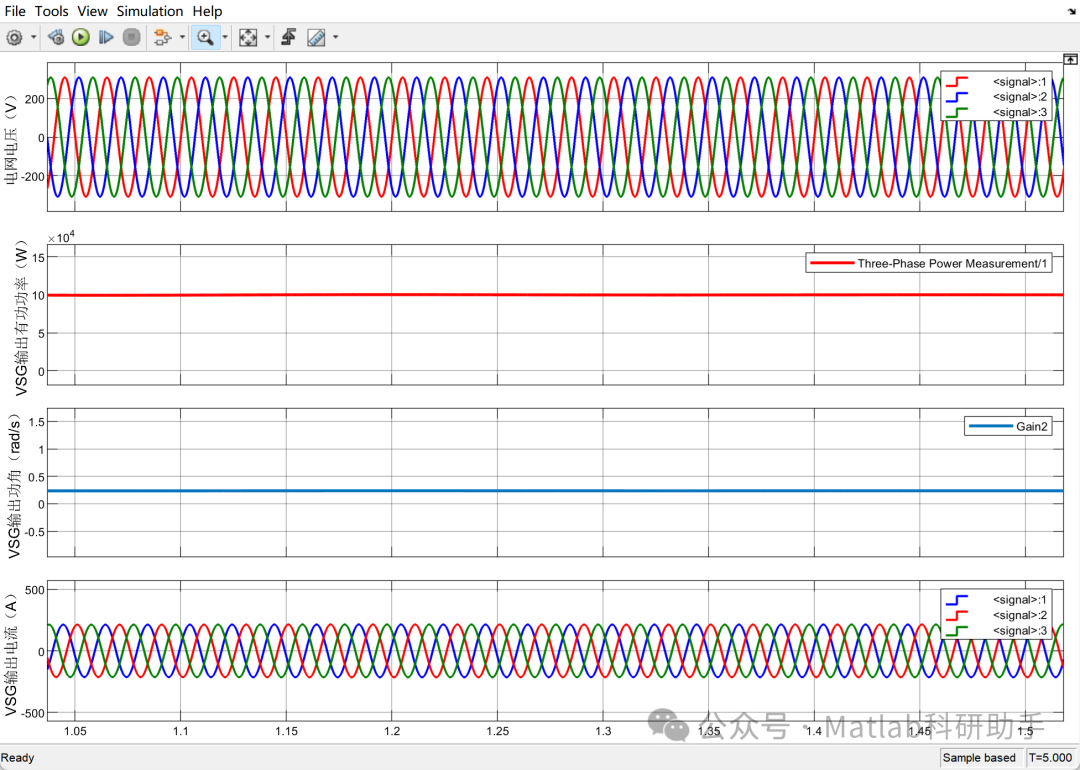

⛳️ 运行结果

🔗 参考文献

基于自适应虚拟阻抗的虚拟同步机功率解耦控制策略》

《基于自适应虚拟阻抗改进无功环路的虚拟同步功率解耦控制策略》
