前言

数据驱动的时代，如何将复杂的数据以直观、美观的方式呈现给用户，成为许多应用的核心需求。特别是在制造业、物流、能源等行业，实时监控与可视化分析能力直接关系到决策效率和运营水平。

本文介绍一个基于 WPF 开发的轻量级但功能完整的可视化报表项目，用于桌面端数据展示。

项目介绍

一个使用 WPF 技术开发的可视化数据看板示例。它模拟了物流云平台的主页界面，通过丰富的图表、动态数据绑定和定制化 UI 元素，展示如何在 Windows 桌面应用中实现专业级的数据可视化效果。整个项目结构清晰，采用 MVVM 架构，便于维护和扩展。

项目功能

1、支持多类型图表展示，包括左右两侧的饼图用于产能与成分占比分析，中间主区域的折线图用于时间序列趋势追踪；

2、动态数据更新机制，所有图表均通过绑定 ViewModel 中的集合属性实现自动刷新；

3、具备交互式操作，例如点击">"按钮可切换下一组数据，点击标题区域可关闭窗口；

4、集成自定义视觉元素，如背景图、装饰性边框、颜色标识等，提升整体视觉体验；

5、数据显示内容涵盖生产数量、同比增长率、产能比、报废趋势等关键业务指标，贴近实际应用场景。

项目特点

项目最突出的特点是"轻量而精致"。

虽然代码量不大，但通过巧妙利用 WPF 的资源系统、样式复用和 LiveCharts 图表库，实现了接近商业级的 UI 效果。

另外，界面完全无边框、置顶显示，并采用透明背景与图片叠加的方式营造出科技感十足的视觉风格。所有文本颜色、字号、间距等细节都通过资源字典统一管理，保证了设计的一致性与可维护性。

项目技术

• 项目基于 .NET Framework（或 .NET Core/5+ 亦可适配），核心框架为 WPF。

• 架构方面严格遵循 MVVM 模式，借助 Prism 库实现 ViewModel 自动绑定（通过 prism:ViewModelLocator.AutoWireViewModel="True"）。

• 图表部分采用开源库 LiveCharts.Wpf，支持丰富的图表类型和动画效果。

• 交互逻辑则通过 Microsoft.Xaml.Behaviors（即 Interactivity 命名空间）实现命令绑定，避免在视图中编写后台代码。

• 资源管理方面，大量使用 StaticResource 引用预定义的颜色、字号等，提升开发效率。

项目代码

动态更新一个饼图（Pie Chart）的数据，实现每隔 1 秒刷新一次图表内容的效果。

public void PiestartR()
{
    SeriesCollectionR = new SeriesCollection
    {

    new PieSeries
                    {
                        Title = "Chrome",
                        Values = new ChartValues<ObservableValue> { new ObservableValue(new Random().Next(1, 10)) },
                        DataLabels = true
                    },
    new PieSeries
                    {
                        Title = "Mozilla",
                        Values = new ChartValues<ObservableValue> { new ObservableValue(new Random().Next(1, 10)) },
                        DataLabels = true
                    },
     new PieSeries
                    {
                        Title = "Opera",
                        Values = new ChartValues<ObservableValue> { new ObservableValue(new Random().Next(1, 10)) },
                        DataLabels = true
                    },
     new PieSeries
                    {
                        Title = "Explorer",
                        Values = new ChartValues<ObservableValue> { new ObservableValue(new Random().Next(1, 10)) },
                        DataLabels = true
                    }
     };
    Task.Run(() =>
    {
        while (true)
        {
            Thread.Sleep(1000);
            //通过Dispatcher在工作线程中更新窗体的UI元素
            Application.Current.Dispatcher.Invoke(() =>
            {
                var r = new Random();
                var c = SeriesCollectionR.Count > 0 ? SeriesCollectionR[0].Values.Count : 5;

                var vals = new ChartValues<ObservableValue>();
                for (var i = 0; i < c; i++)
                {
                    vals.Add(new ObservableValue(r.Next(1, 10)));
                }
                SeriesCollectionR.Add(new PieSeries
                {
                    Title = r.ToString(),
                    Values = vals,
                    DataLabels = true
                });
                //更新横坐标
                SeriesCollectionR.RemoveAt(0);
            });
        }

    });
}

项目效果

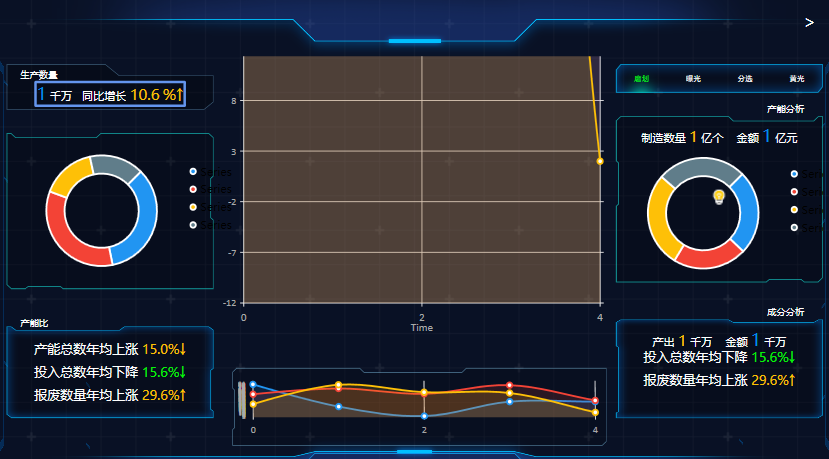

饼图带有内环和图例，折线图平滑流畅，整体界面既专业又不失现代感，非常适合用于大屏监控或汇报演示场景。

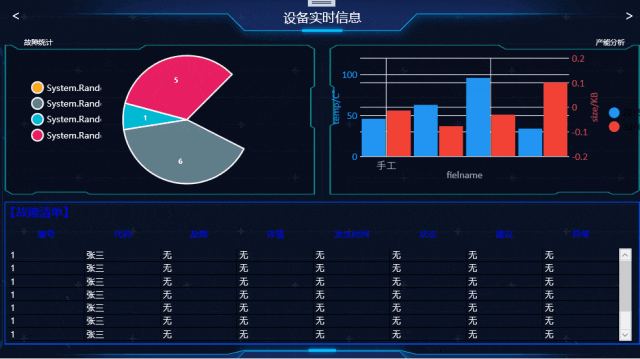

设备实时数据

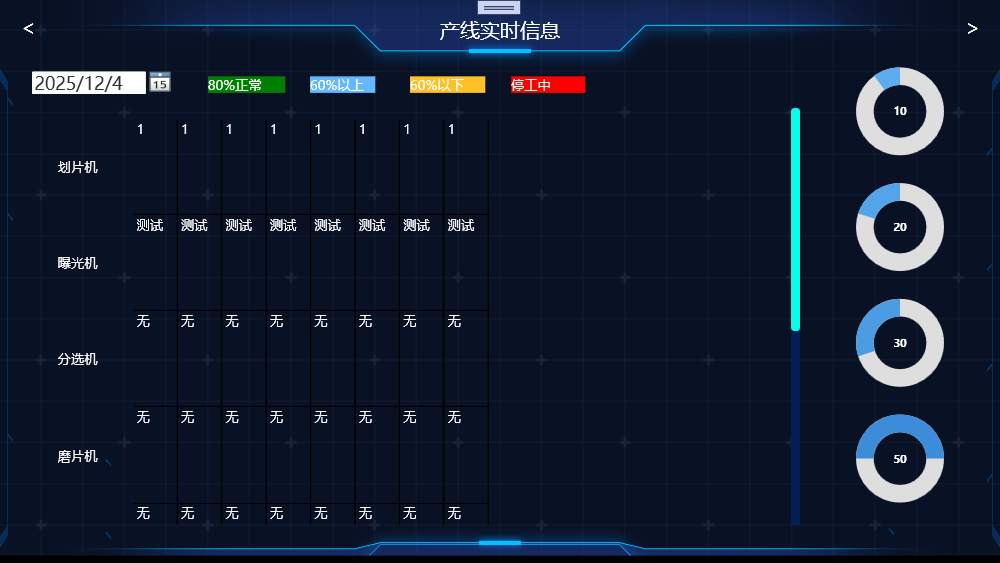

产线实时数据

人员实时信息



总结

WPF可视化报表虽是一个小型项目，却充分体现了 WPF 在开发高性能、高颜值桌面应用方面的强大能力。它不仅展示了如何将数据与视觉设计有机结合，也为初学者提供了 MVVM + Prism + LiveCharts 的典型实践范例。对于需要快速开发内部数据看板或演示系统的团队来说，该项目是一个具有参考价值的示例。
