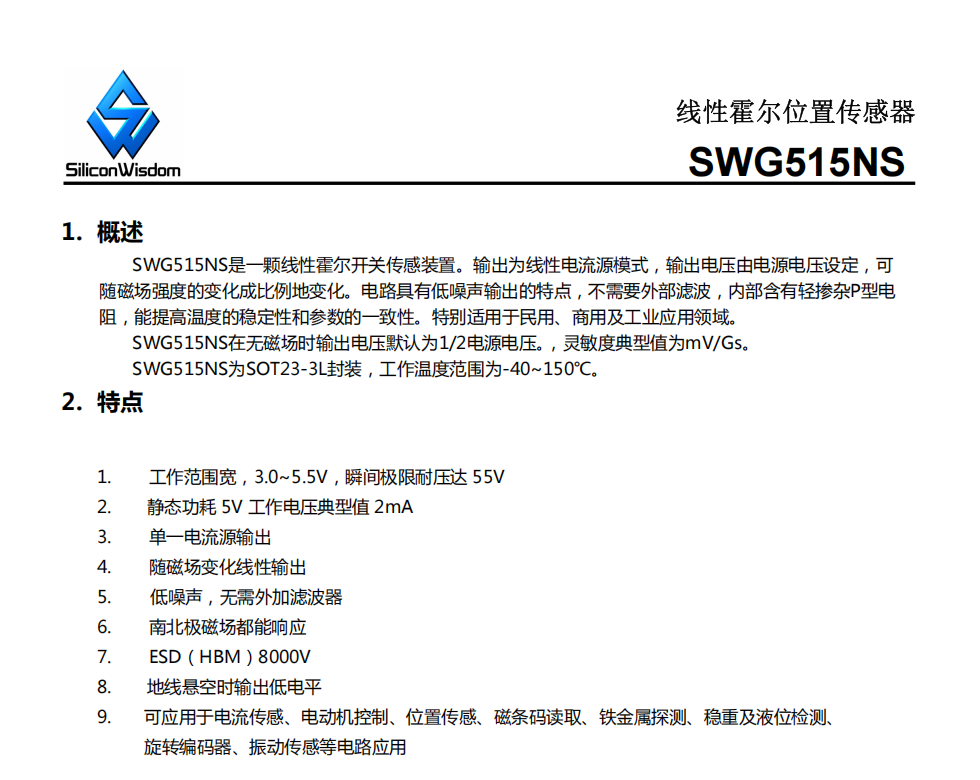

一、应用可行性核心依据

（一）传感器核心特性与磁轴键盘需求匹配

磁轴键盘的核心原理是通过磁体与霍尔元件的相对位移产生磁场变化，进而触发按键信号，SWG515NS的关键特性完美契合这一需求：

1. 线性输出与磁场灵敏度适配：在3.3V（3C数码设备常用供电电压）下，灵敏度典型值2.0mV/Gs，最小值1.8mV/Gs、最大值2.2mV/Gs，磁场变化时输出电压线性响应，能精准捕捉磁轴按键按压/释放过程中磁场的细微变化，实现按键行程的精准检测（如区分半按、全按状态）。

2. 宽电压兼容3C设备供电：电源电压范围3.0-5.5V，覆盖3C数码设备主流的3.3V和5V供电体系，无需额外电压转换模块，简化键盘电路设计。

3. 低功耗符合便携需求：3.3V供电时静态工作电流典型值1.6mA，最大值1.8mA；5V供电时典型值2.1mA，最大值2.3mA，低功耗特性可有效延长无线磁轴键盘的续航时间，契合3C数码设备的节能需求。

4. 快速响应满足按键操作体验：开启时间典型值0.2μs，极限开关周期35μs，响应速度远超机械键盘的按键触发需求（人眼可感知的延迟阈值约10ms），能实现按键无延迟触发，提升输入流畅度。

5. 双极性磁场响应适配磁轴设计：南北极磁场均能响应，磁轴键盘中可灵活布置磁体极性，无需严格限制磁体安装方向，降低键盘结构设计难度。

（二）环境适应性契合3C产品使用场景

1. 宽工作温度覆盖：-40~150°C的工作温度范围，不仅能满足日常室内使用，还能适应3C设备可能面临的极端环境（如夏季高温、户外低温），确保键盘在不同场景下稳定工作。

2. 高ESD防护保障可靠性：HBM模式下ESD防护达8000V，3C数码产品在装配、使用过程中易产生静电，高ESD防护可避免传感器被静电损坏，提升键盘使用寿命。

3. 低噪声无需额外滤波：内部集成滤波机制，输出低噪声，无需外部添加滤波电路，减少键盘PCB板的元件数量，缩小电路板体积，适配3C数码产品“轻薄化”的设计趋势。

二、具体应用方案设计

（一）电路连接方案

1. 供电与基础连接：

   1. VDD引脚接键盘主控板的3.3V或5V供电，建议并联0.1μF-1μF滤波电容（参考典型应用电路），稳定供电电压，降低电源噪声对输出信号的干扰。

   2. GND引脚接地，确保电路共地，避免信号漂移；OUTPUT引脚连接键盘主控芯片的模拟信号输入口，直接读取线性电压信号。

2. 信号处理优化：

   1. 若键盘需支持高频按键操作（如游戏场景下的连续触发），可通过电容耦合将输出信号连接至下级放大器（参考器件特性说明），增强信号强度，避免高频场景下的信号衰减。

   2. 无磁场时输出1/2电源电压（3.3V供电时典型值1.65V，5V供电时典型值2.5V），可作为按键未触发的基准电压，简化主控芯片的阈值判断逻辑。

（二）磁轴配合设计

1. 磁体布置：将磁体固定于磁轴的按键轴芯上，确保按键按压/释放时，磁体能垂直靠近或远离SWG515NS的印字面（磁场需作用于芯片印字面，参考传输特性说明），使磁场强度变化最大化。

2. 磁场极性与行程匹配：

   1. 当N极磁场变强时，输出电压下降；S极磁场变强时，输出电压上升（参考传输特性表），可根据键盘设计需求选择磁体极性，通过电压变化方向区分不同按键或按键状态。

   2. 按键全行程对应的磁场变化范围需匹配传感器的线性响应区间，确保按压过程中电压线性变化，实现按键行程的精准识别（如支持压力感应、多级触发功能）。

（三）主控逻辑设计

1. 基准电压校准：在按键未触发（无磁场）时，读取传感器输出的VNULL电压（3.3V供电时典型值1.65V，范围1.4-1.8V；5V供电时典型值2.5V，范围2.25-2.75V），作为校准基准，避免因电压波动导致的误触发。

2. 触发阈值设定：根据按键行程需求设定电压阈值，例如：3.3V供电时，当输出电压低于1.2V（N极磁场增强）或高于2.1V（S极磁场增强）时，判定为按键触发；通过线性电压信号的连续采样，可实现按键按压深度的实时检测，支持自定义触发灵敏度。

3. 抗干扰处理：利用传感器低噪声特性，结合主控芯片的数字滤波算法（如滑动平均滤波），过滤按键抖动带来的磁场波动，提升按键检测的稳定性。

三、应用优势与差异化亮点

（一）相比传统霍尔开关的优势

1. 线性检测实现多功能扩展：传统霍尔开关仅能实现“通断”二元触发，而SWG515NS的线性输出可支持按键行程、压力感应等进阶功能，如游戏键盘的“半按瞄准、全按射击”、办公键盘的“轻按输入、重按换行”等自定义操作，提升3C数码键盘的产品竞争力。

2. 高精度与一致性提升使用体验：内部集成轻掺杂P型电阻，温度稳定性和参数一致性优异，不同按键间的触发灵敏度差异小，避免“部分按键灵敏、部分按键卡顿”的问题；宽温度范围内的性能稳定，确保键盘在极端环境下的使用体验一致。

（二）适配3C数码产品的差异化亮点

1. 小型化设计契合轻薄需求：SOT23-3L封装体积小巧（外形尺寸：长2.82-3.02mm，宽1.50-1.70mm），可嵌入紧凑的磁轴结构中，无需占用过多空间，助力键盘实现“轻薄化”设计，符合3C数码产品的外观趋势。

2. 简化电路降低成本：无需外部滤波电路、电压转换模块，减少PCB板面积和元件数量，降低键盘的硬件成本；同时，高ESD防护和宽温度范围减少了产品测试和返修成本，提升生产效率。

3. 低功耗延长续航：针对无线3C数码键盘，1.6mA（3.3V）的典型静态电流可有效降低电池功耗，延长续航时间，解决无线键盘“频繁充电”的用户痛点。

四、注意事项与优化建议

（一）使用注意事项

1. 磁场方向与强度控制：磁场必须作用于芯片印字面，否则会导致检测灵敏度下降；磁体与传感器的距离需精准控制，避免磁场过强超出线性响应范围（建议实际测试确定最佳距离）。

2. 电源电压控制：避免电源电压超过5.5V的绝对最大额定值，若需提升灵敏度，可在5V供电下使用（灵敏度3.6mV/Gs，高于3.3V供电的2.0mV/Gs），不建议采用6V供电（虽灵敏度最大，但对称性下降、电流增大，影响稳定性）。

3. PCB布局优化：VDD引脚旁需就近布置滤波电容，减少电源噪声；传感器与磁轴磁体的安装需牢固，避免长期使用过程中因振动导致的位置偏移，影响检测精度。

（二）优化方向

1. 多级触发功能开发：利用线性输出特性，通过主控芯片划分多个电压阈值，实现3级及以上的按键触发等级，满足不同用户的操作习惯定制需求。

2. 低功耗模式适配：针对无线键盘，可在主控逻辑中增加“休眠-唤醒”机制，当无按键操作时，降低传感器供电电压或进入低功耗状态，进一步延长续航。

3. 抗干扰强化：在高频电磁环境（如靠近无线模块的键盘）中使用时，可增加屏蔽罩或优化PCB接地设计，避免电磁干扰导致的信号失真。

五、总结

SWG515NS凭借线性输出、宽电压兼容、低功耗、高可靠性等核心特性，完美适配3C数码-磁轴键盘的应用需求。其不仅能实现传统磁轴键盘的精准触发，还可通过线性检测扩展行程感应、压力控制等进阶功能，同时满足3C产品“轻薄化、低功耗、高稳定性”的设计趋势。通过合理的电路设计、磁体配合与主控逻辑优化，可显著提升磁轴键盘的使用体验和产品竞争力，是3C数码领域磁轴键盘的理想传感解决方案。
