本帖适合初识verilog者

我的modelsim版本：

操作参考视频链接：点击跳转

你可以在这里获取相关工程代码：点击跳转

新建工程：

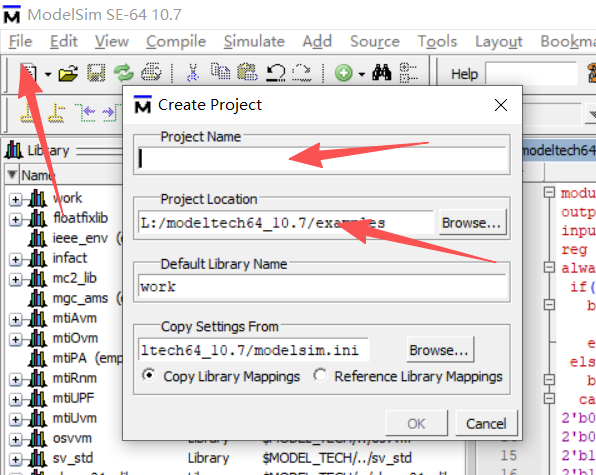

首先新建工程：指定项目名及其地址

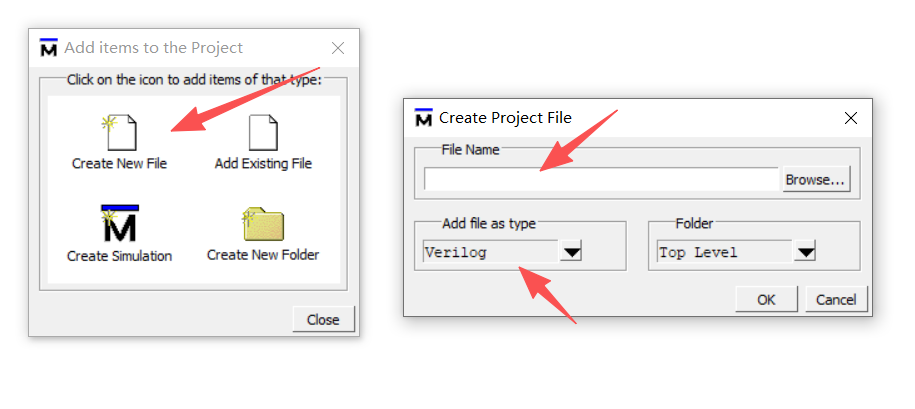

然后添加文件：确定文件名，指定文件类型，此处为verilog，注意所有的命名，路径都不要有中文，甚至空格最好也不要有

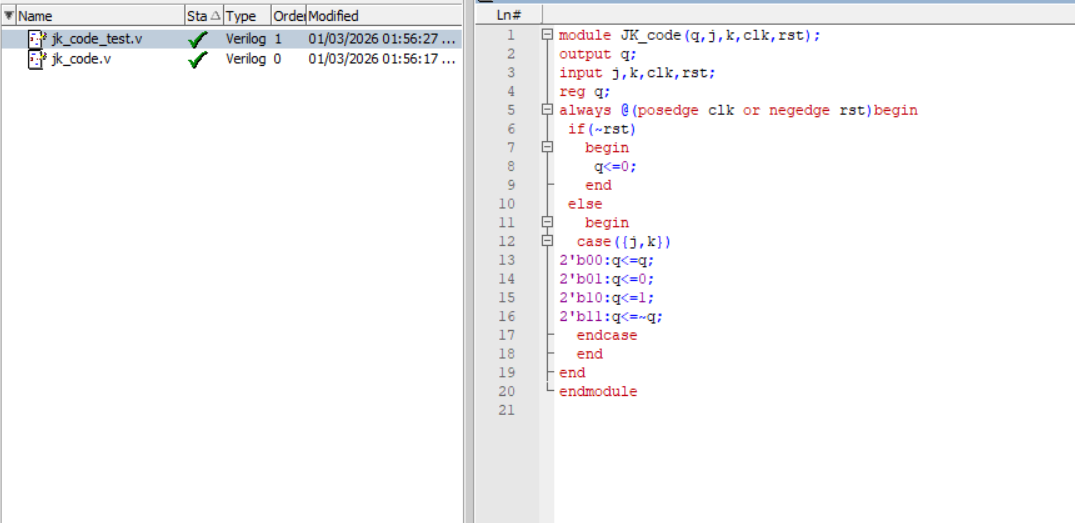

比如我这里添加两个verilog文件：点击Compile->Compile All后，如果语法没有问题，就会出现图中的绿色小勾

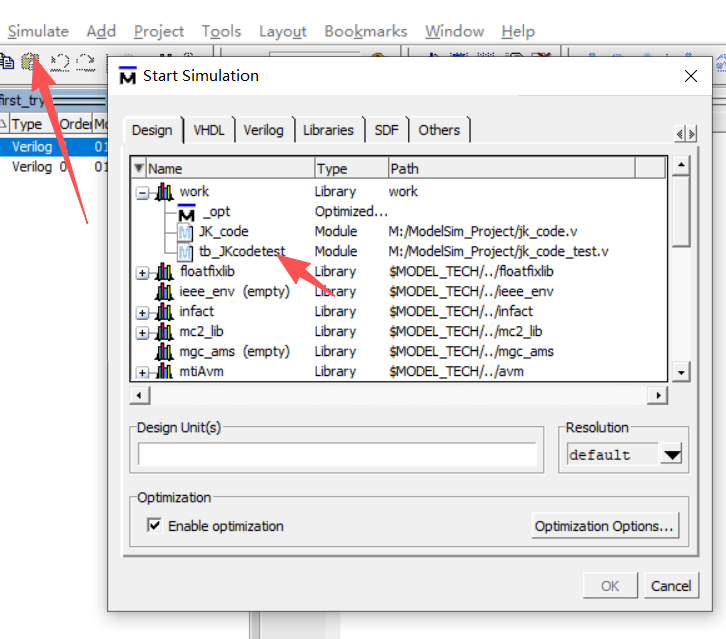

接下来就可以开始仿真了：

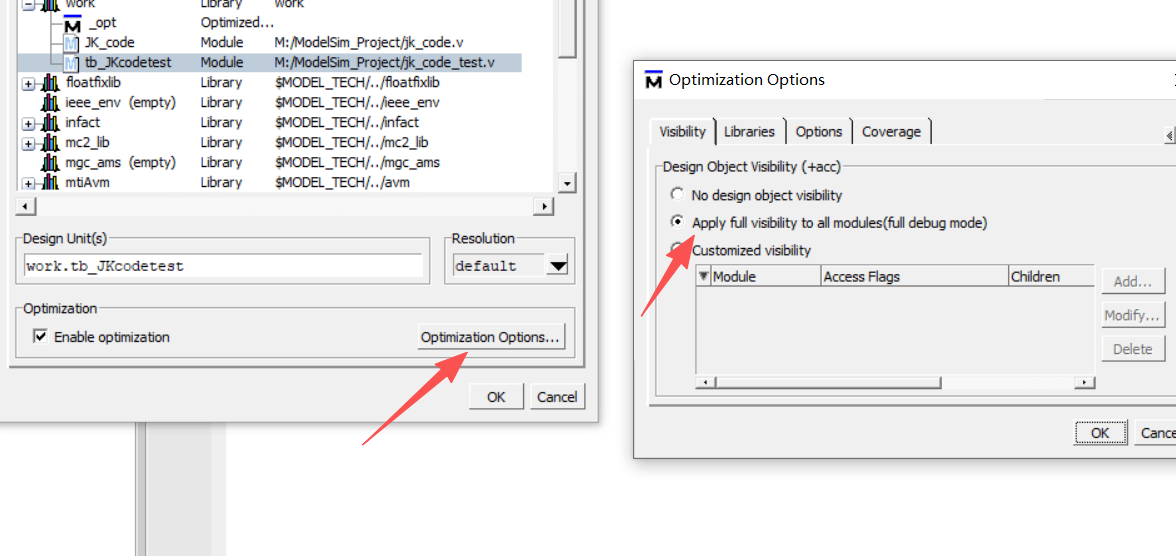

为了方便查看波形，做如下选择：

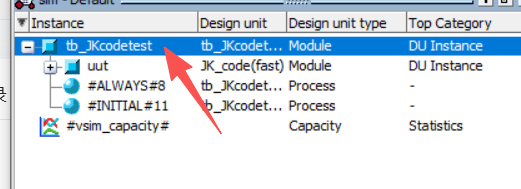

然后点击ok，然后在这里右键，添加波形：add wave

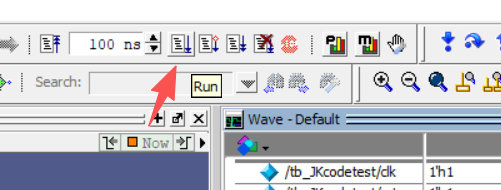

然后在这里run simulation:

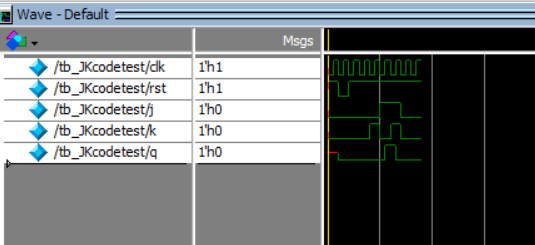

现在你就可以看到波形了：

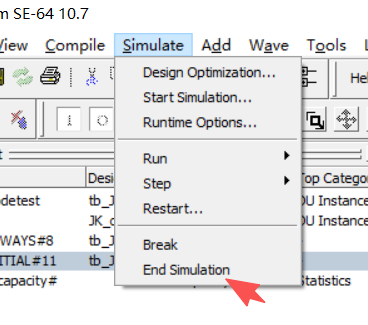

然后在这里可以end simulation:

具体Verilog代码:

jk_code.v代码：

module JK_code(q,j,k,clk,rst);
output q;
input j,k,clk,rst;
reg q;
always @(posedge clk or negedge rst)begin
 if(~rst)
   begin
    q<=0;
   end
 else
   begin
  case({j,k})
2'b00:q<=q;
2'b01:q<=0;
2'b10:q<=1;
2'b11:q<=~q;
  endcase
  end
end
endmodule

jk_code_test.v代码：

module tb_JKcodetest;
reg clk;
reg rst;
reg j;
reg k;
wire q;
JK_code uut(q,j,k,clk,rst);
always begin
#5 clk = ~clk;
end
initial begin
clk=0;
rst=1;
j=0;
k=0;
#10 rst=0;
#10 rst=1;
#10 j=0;k=0;
#10 j=0;k=1;
#10 j=1;k=0;
#10 j=1;k=1;
#10 j=0;k=0;
#20 $stop;
end
endmodule

代码解析：

首先JK_code.v定义了一个可以综合的JK触发器，也就是说可以被转为真实的硬件逻辑门，

module JK_code(...):定义了一个叫JK_code的硬件模块，这是verilog设计的基本单元

(q,j,k,clk,rst)是模块的端口列表，定义了与外部的所有连接

output q;就是指的输出端

input j,k,clk,rst;指的输入端，包括控制输入端，时钟信号，复位信号

reg q;就是将输出端口声明为reg类型，也就意味着这个值会被存储起来

always @(...)是时序逻辑过程块。posedge clk是指上升沿触发(clk:0->1),negedge rst是指下降沿触发(rst:1->0)

if(~rst)意味着复位信号一旦出现，即rst:1->0;就立即执行接下来的逻辑，不受时钟clk控制

如果没有复位信号，则always块就由clk上升沿触发，本模块描述的逻辑就是在每个时钟的上升沿，触发器的状态q应该如何根据输入j和k来更新

always块作为时序逻辑，其中的赋值是非阻塞赋值，意味着赋值操作在本次always块执行结束后才生效

case({j,k})是为了根据不同的输入组合执行不同的操作，如果j=1,k=0;则就{j,k}就拼接为2'b10,然后执行对应的操作

接下来说明测试模块的代码：jk_code_test.v

这段代码不可以被综合，只是用来生成激励信号，用来测试jk_code是否正确，测试模块通常没有输入输出端口，因为这是整个仿真环境的顶层

内部信号声明：reg clk,rst,j,k;这些是需要测试平台主动产生的信号

wire q;是测试平台为了观察功能代码的输出，测试平台不需要驱动q,所以声明为wire类型,wire类型通常用于连接

JK_code uut(q,j,k,clk,rst);实例化JK_code为uut(q,j,k,clk,rst);括号里是端口映射，顺序必须和JK_code内部的定义保持一致

always begin #5 clk = ~clk;是经典的时钟的生成办法，always表示这个块会无限循环执行，#5表示暂停5个时间单位

initial begin ... end；initial块只在仿真开始时执行一次，通常用于设置初始状态和生成测试序列clk=0;rst=1;... 设置所有信号的初始值

#10 rst=0;等待10个时间单位（一个时钟周期），然后将rst置为0，触发复位，，，

$stop表示暂停仿真

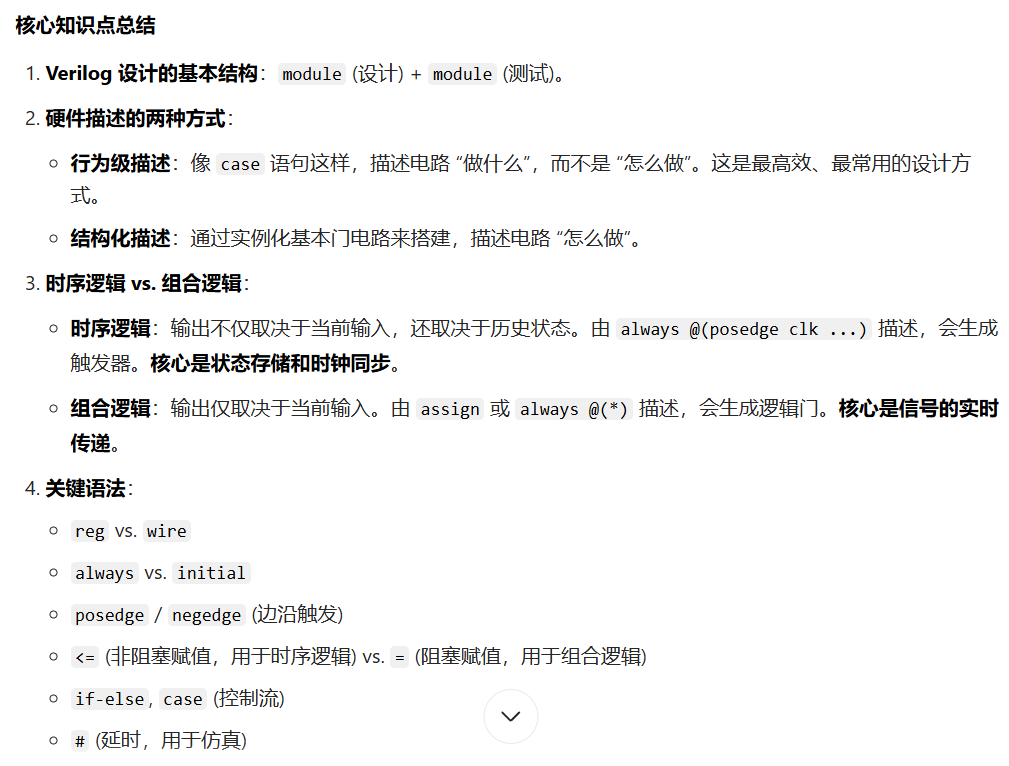

Verilog总结：
