前言： PT100是一种广泛应用的测温元件，在-50~600℃℃范围内具有其他任何温度传感器无可比拟的优势，包括高精度、稳定性好、抗干扰能力强等。

​ 对于PT100，是一个正温度系数的PTC传感元件，可以在网上找到可以用的相对应传感器模型加到LTspice中使用。在这里我们为了简便，使用电阻代替。

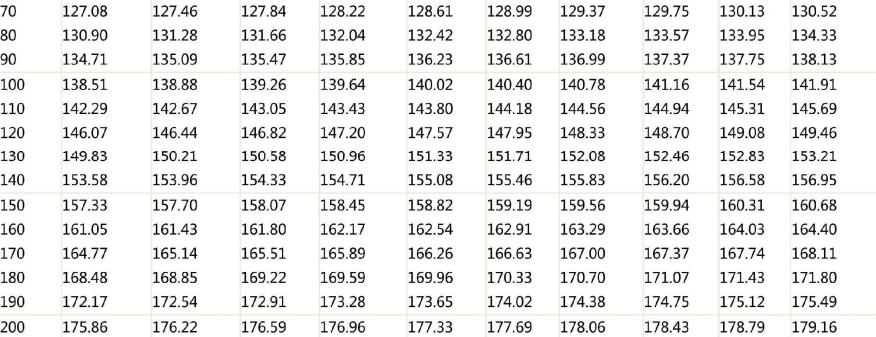

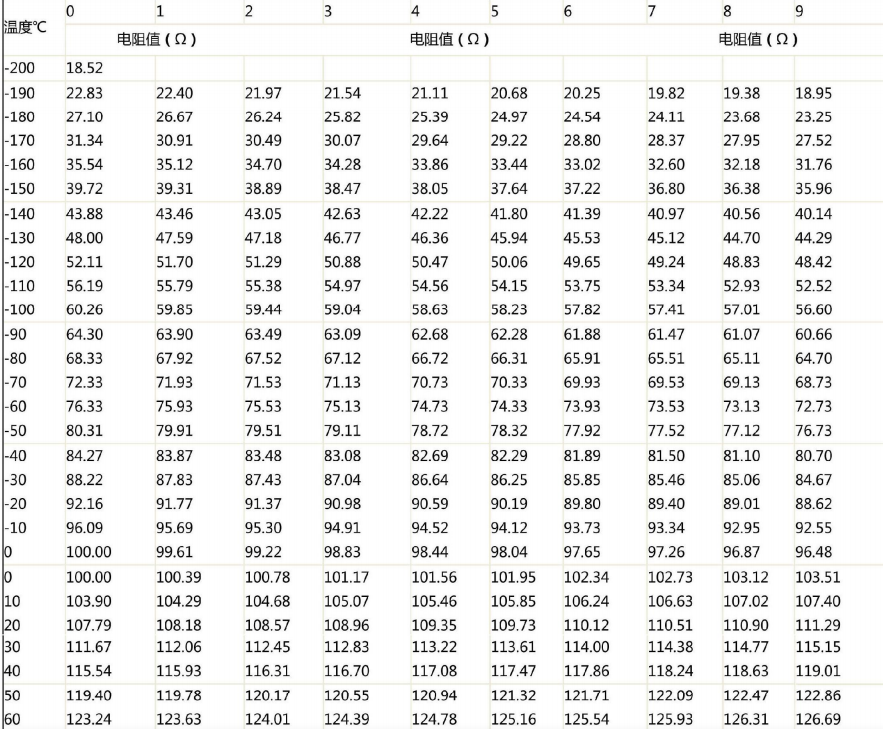

下图是pt100阻值对应表，可参考进行调节

一、差分放大电路设计

（一）核心定义

  差分放大电路的核心作用是放大两个输入信号的差值（差模信号），同时抑制两个输入信号的共有成分

（二）信号定义
输入信号两个输入端口电压分别为 ui1​、ui2​

差模信号（有效放大信号）

共模信号（干扰信号）​​

（三）运放型对称差分放大电路（核心公式）
1. 电路对称条件
输入电阻 R1​=R2​，反馈 / 平衡电阻 Rf​=R4​=R5​

2. 差模放大倍数
差模放大倍数是输出电压与差模输入电压的比值Aud​=uid​,uo​​=R1​Rf​​结合差模信号定义，输出电压为​​

3. 共模放大倍数
理想运放的共模放大倍数 Auc​≈0，即共模信号被完全抑制。

4. 共模抑制比（性能指标）
共模抑制比是差模放大倍数与共模放大倍数的绝对值之比，值越大抗干扰能力越强，​​​理想情况下 KCMR​→∞

（四）设计差分放大电路

该电路采用同相输入型差分放大结构，核心是通过电阻网络（R1~R4）构建差分输入通道：

输入信号：两路输入分别为V（经 R3、R5）和Vtemp（经 R5），通过 R1、R2、R3 的分压，将差分信号送入运放的同相输入端（Vi+）；
反馈网络：运放输出V1通过 100kΩ 电阻反馈至输入端，结合 R4（1kΩ）构成负反馈，稳定放大倍数

仪表用差分放大电路

（一） 电路结构（三运放架构）
前级：两个同相放大运放（输入级）两个运放并联，信号 V1，V2分别接两个运放的同相输入端，且两个运放的反馈回路共用一个增益调节电阻 RG。这一级的作用是 提高输入阻抗 + 初步放大差模信号。

后级：一个差分放大运放（输出级）接成标准的差分放大电路，对前级的输出信号做差分放大，同时抑制共模信号。

（二） 核心公式
1. 总放大倍数
仪用差分运放的放大倍数由增益电阻 RG调节，公式为：Av=1+2R/RG其中：R 是前级两个运放的反馈电阻（通常内部集成，对称相等）；
RG是外接的增益调节电阻，RG越小，放大倍数越大。

2. 输入输出关系
设差分输入信号 ，则输出电压：


（三）仪表用差分放大电路

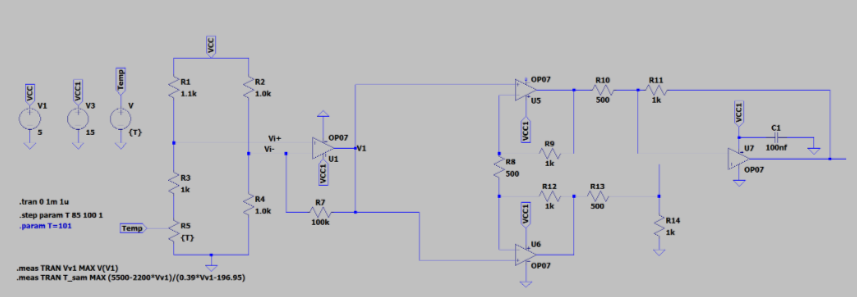

该电路分为三级功能单元，实现从信号输入到输出调理的完整流程：

前级差分放大单元（U1）

由 R1~R5 构成对称电阻网络，将输入信号V（温度相关信号）与Temp信号转换为差分电压，送入 OP07（U1）的同相 / 反相端；
通过 R7（100kΩ）与 R4（1kΩ）构成负反馈，实现高精度差分放大（放大倍数约 100 倍），同时抑制共模干扰。

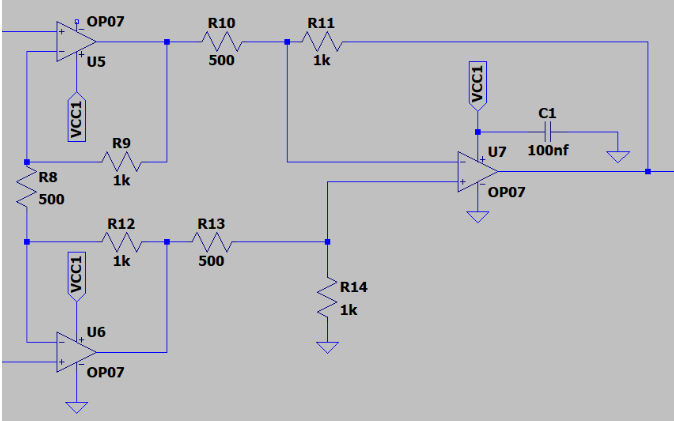

中间级信号调理单元（U5、U6）

U5、U6 与 R8~R13 构成仪表放大的增益调整网络：通过对称电阻（R8=R11=500Ω，R9=R12=1kΩ，R13=500Ω）进一步优化差分信号的共模抑制比；
该级用于细化放大倍数，并对前级输出的信号进行线性调整，提升信号的精度与稳定性。
后级滤波 / 缓冲单元（U7）

U7 与 C1（100nF）、R14 构成低通滤波电路：滤除信号中的高频噪声，保证输出信号的平滑性；
同时作为缓冲级，提高电路的带负载能力，适配后级测量或采集设备

Pt100测温电路

对于PT100，是一个正温度系数的PTC传感元件，可以在网上找到可以用的相对应传感器模型加到LTspice中使用。在这里我们为了简便，在上面差分电路的基础上，使用电阻代替

（一）仿真图接线

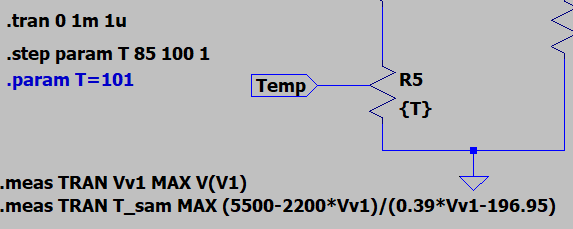

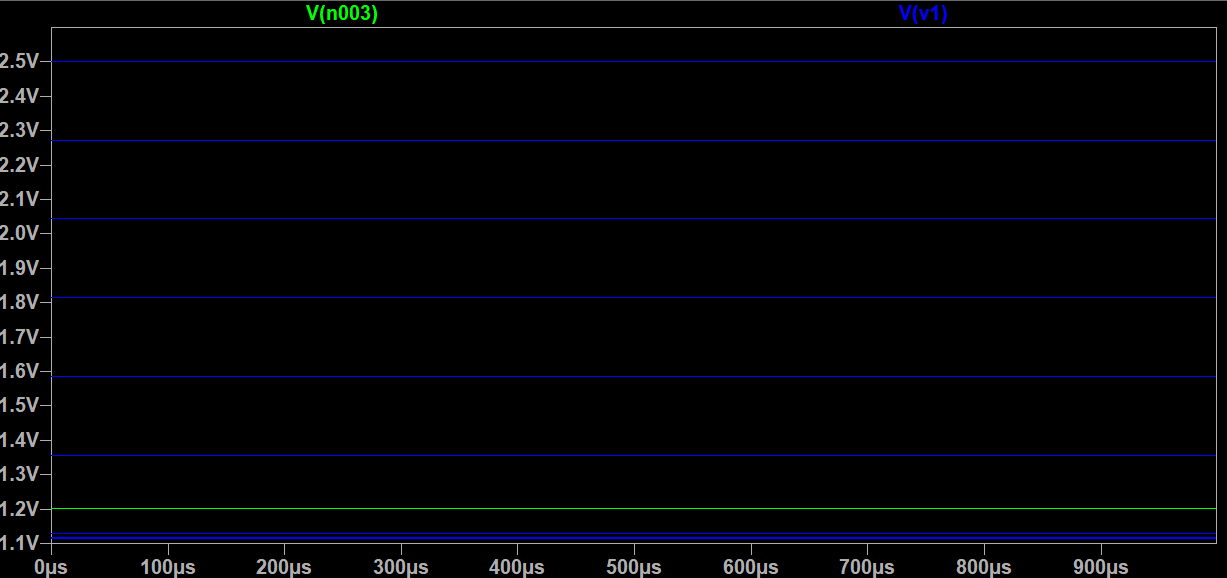

使用指令进行建模，先建立一个名字为R5阻值为{T}的电阻，然后如图左边部分对电阻进行更改，将其更改为线性，从85到100，增值为1的电阻来模拟PT100电阻
