一、如何理解vivado hls
1.Vivado HLS = 用 C/C++ 描述算法，由工具自动生成 FPGA 上的 RTL 电路（Verilog/VHDL）
2.面向硬件编程的C才能综合成硬件
3.HLS 中的 C需要硬件思维来理解
for(int i=0;i<100;i++)
sum += a[i];
这个代码在CPU中是跑 100 次循环，用 100 个时钟周期，但是在FPGA中，
可以是 100 个周期，也可以 1 个周期完成，取决于你怎么“指导HLS工具”.

二、vivado hls工具到底在干嘛
HLS 做的三件核心事情：
调度（Scheduling）   哪个操作在哪个时钟周期
绑定（Binding）   用什么硬件资源（乘法器/加法器）
生成 RTL   输出 Verilog/VHDL

举例：c = a * b + d;
Vivado HLS 决定：
用 1 个 DSP 还是 2 个还是1 个周期还是多周期，要不要插寄存器。

三、理解HLS代码
1.时钟周期 ≠ 代码行数
c = a + b;
d = c + e;
上述代码可能：
1 个周期（组合逻辑）
2 个周期（插寄存器）

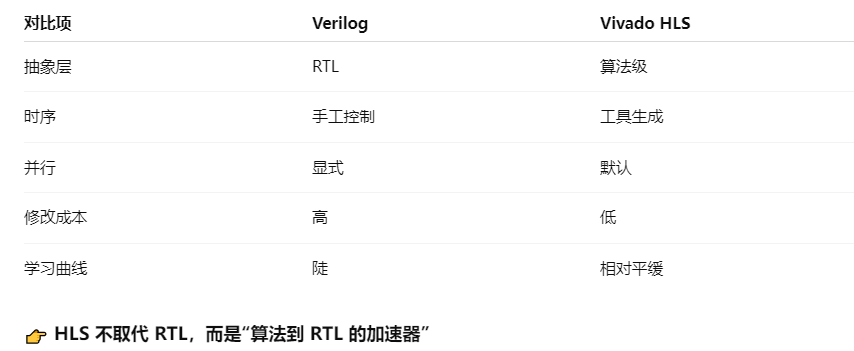

四、vivado hls和verilog的差别

五、vivado hls模型的理解
vivado HLS = 硬件架构生成器 + 约束驱动器

C 代码：功能
pragma：架构
报告（Report）：你设计的硬件长什么样

📊 一定要看：

Latency

Initiation Interval

DSP / LUT / BRAM 使用率

六、vivado hls应该如何学习
Step 1：先不追求性能

写能综合的 C

看 RTL 长什么样

Step 2：理解 pipeline / unroll

改一行 pragma

对比综合报告

Step 3：接口 + 存储结构

array → BRAM

stream → FIFO

Step 4：对照 RTL 思考

“如果我手写 Verilog，会怎么写？”
Vivado HLS 不是“写软件”，而是“用 C 描述硬件结构”

当你开始关心：

每个循环是不是并行

每个数组是不是 BRAM

每个操作用几个 DSP

说明你已经真正理解 Vivado HLS 了。
功能 → 接口 → 性能 → 资源
Vivado HLS = 用 C 写“硬件结构”，用 pragma 控制“硬件架构”

七、systemC的优势
在 Vivado HLS 中，使用 SystemC 进行设计相比于传统的 C/C++ 设计有一些显著的优势，尤其是在大型系统设计和与硬件描述语言（HDL）结合时。SystemC 是一种基于 C++ 的硬件描述语言，通常用于高层次的硬件建模和系统设计，特别是在嵌入式系统、硬件加速器以及复杂系统级设计中
SystemC 提供了比传统 C/C++ 更高层次的硬件抽象。它不仅仅是针对软件层面的优化，还具备模拟硬件行为的能力。通过 SystemC，你可以描述并行性、同步和硬件资源等内容，进一步贴近硬件的行为。

C/C++：通常用于描述算法或应用层的代码，抽象程度较高，主要关注功能实现，不能直接描述硬件行为。

SystemC：通过硬件抽象，能够让设计人员在更高的层次上描述硬件特性（例如时序、并行性、总线协议等），并与硬件架构紧密结合。
SystemC 相对于 C/C++ 的优势：

硬件抽象更高：支持更高层次的硬件建模，能够模拟硬件的并行性、时序等特性。

系统级仿真：支持事务级建模（TLM），可以进行系统级仿真，适合硬件-软件协同设计。

硬件并行和时序建模：支持并行性、时序等硬件特性，能够模拟实际硬件行为。

更好地支持 HLS 和 HDL 集成：SystemC 更易于与硬件描述语言（HDL）集成，能生成更接近硬件的设计代码。

硬件-软件协同设计：适合用于硬件和软件协同设计，能够模拟两者的交互。

系统级优化：适用于系统级优化，如多核、数据流、总线架构等。

适用场景：

大型嵌入式系统设计。

硬件加速器设计。

硬件-软件协同开发。
