1.案例背景与要求

路由器R1模拟某公司总部，路由器R2与路由器R3分别模拟两个分部，PC1与PC2所在的网段分别模拟两个分部中的办公网络。现需要总部与各个分部、分部与分部之间都能够通信，且分部之间在通信时，直连链路为主用链路，通过总部的链路为备用链路。要求使用浮动静态路由实现路由备份，并通过调整优先级的值实现路由器R2到12.1.1.0/24网络的负载均衡。

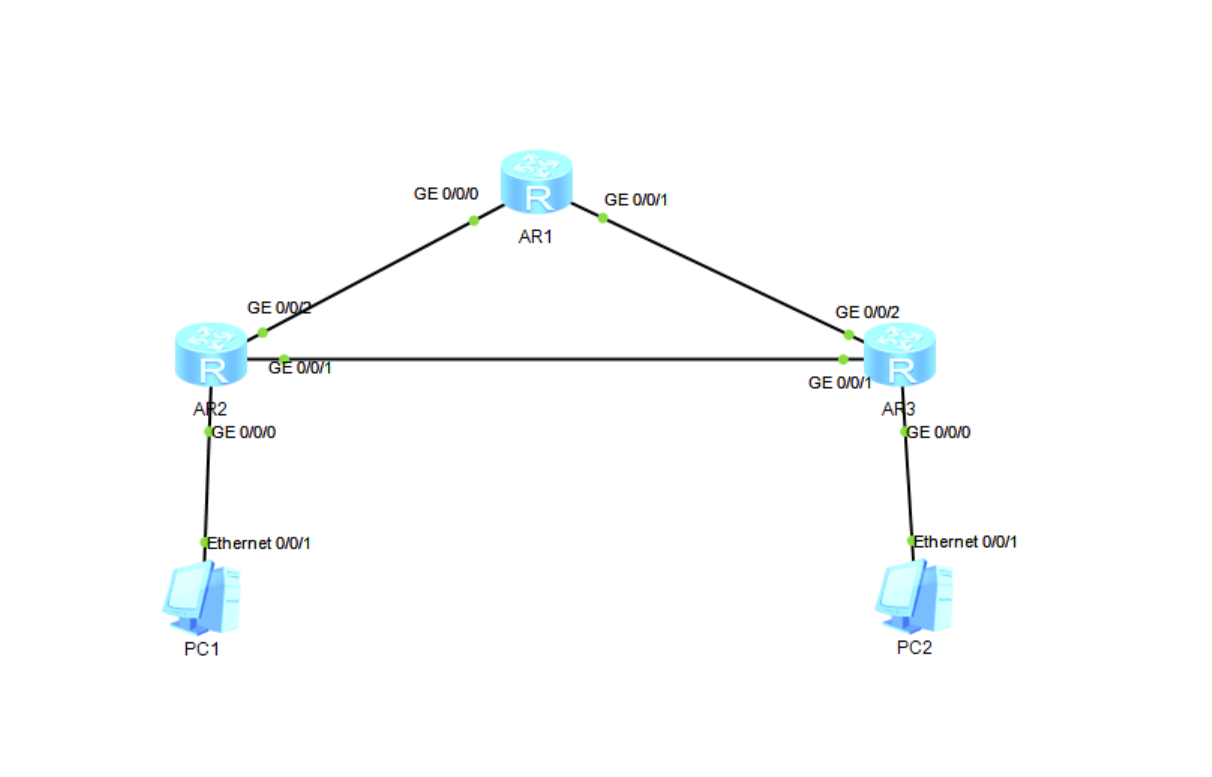

2.拓扑如图

（1）案例配置思路
① 在路由器R1上配置两条静态路由。第一条：目的地/掩码为12.1.1.0/24，出接口为GE2/0/0，下一跳IP地址为2.1.1.2。第二条：目的地/掩码为11.1.0/24，出接口为GE1/0/0，下一跳IP地址为1.1.1.2。
② 在路由器R2上配置一条静态路由，目的地/掩码为12.1.1.0/24，出接口为GE2/0/0，下一跳IP地址为3.1.1.2。
③ 在路由器R2上配置一条优先级的值为100的静态路由，目的地/掩码为12.1.1.0/24，出接口为GE1/0/0，下一跳IP地址为1.1.1.1。
④ 在路由器R3上配置一条静态路由，目的地/掩码为11.1.0/24，出接口为GE1/0/0，下一跳IP地址为3.1.1.1。
⑤ 在路由器R3上配置一条优先级的值为100的静态路由，目的地/掩码为11.1.0/24，出接口为GE2/0/0，下一跳IP地址为2.1.1.1。
⑥ 根据路由器R2的路由信息，调整到12.1.1.0/24网段的静态路由的优先级，实现负载均衡。

（2）案例配置过程

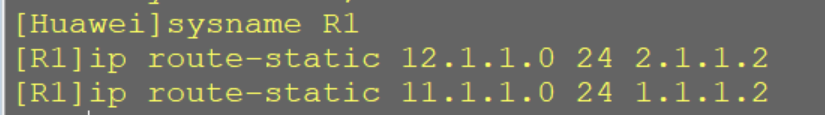

①路由器R1配置如下

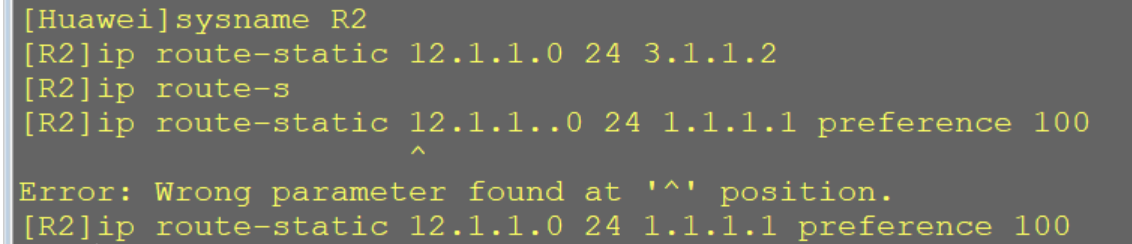

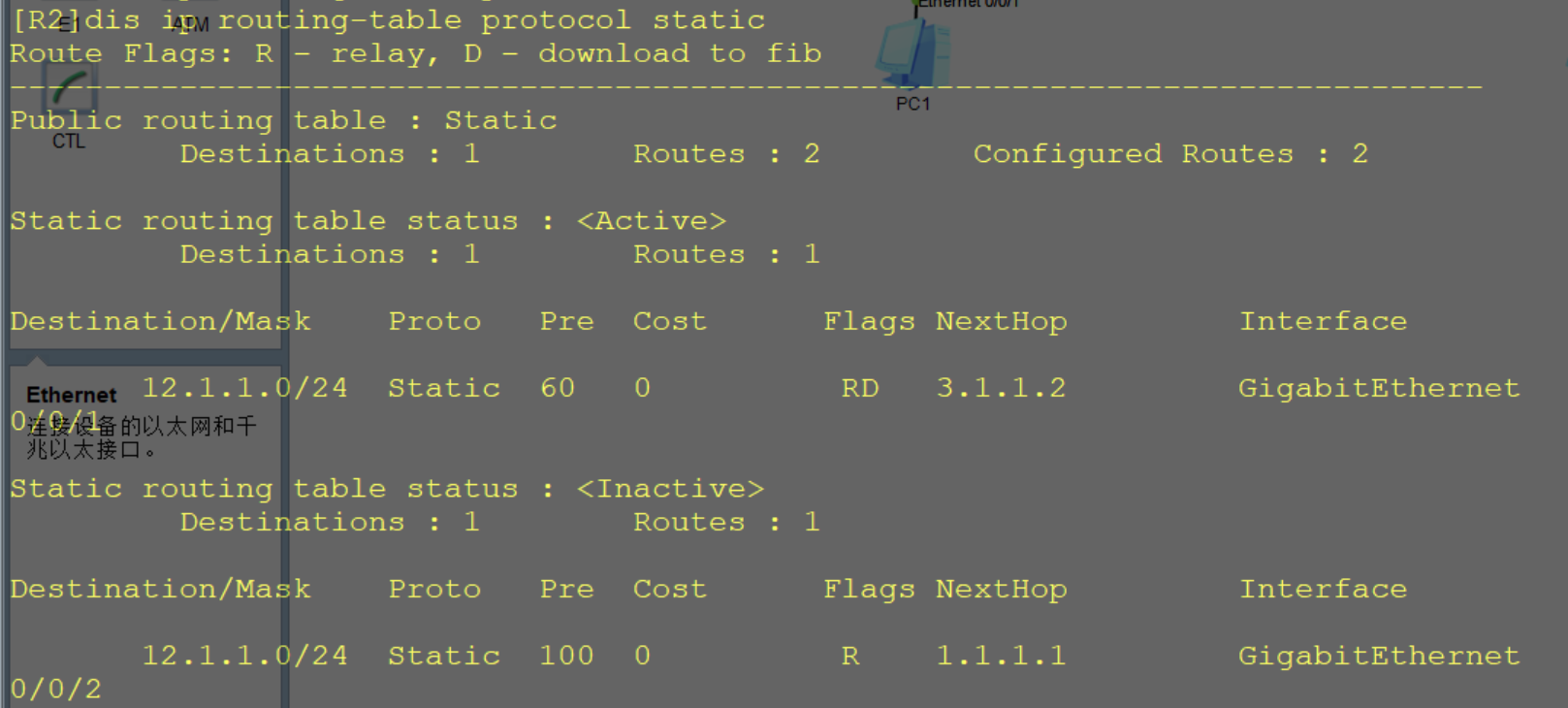

②路由器R2的配置如下

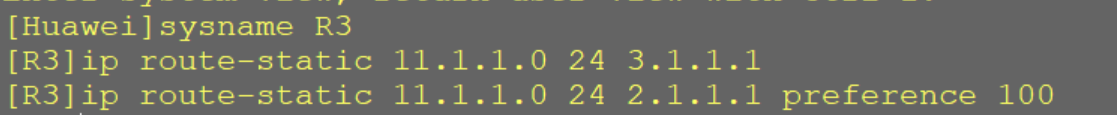

③路由器R3配置如下

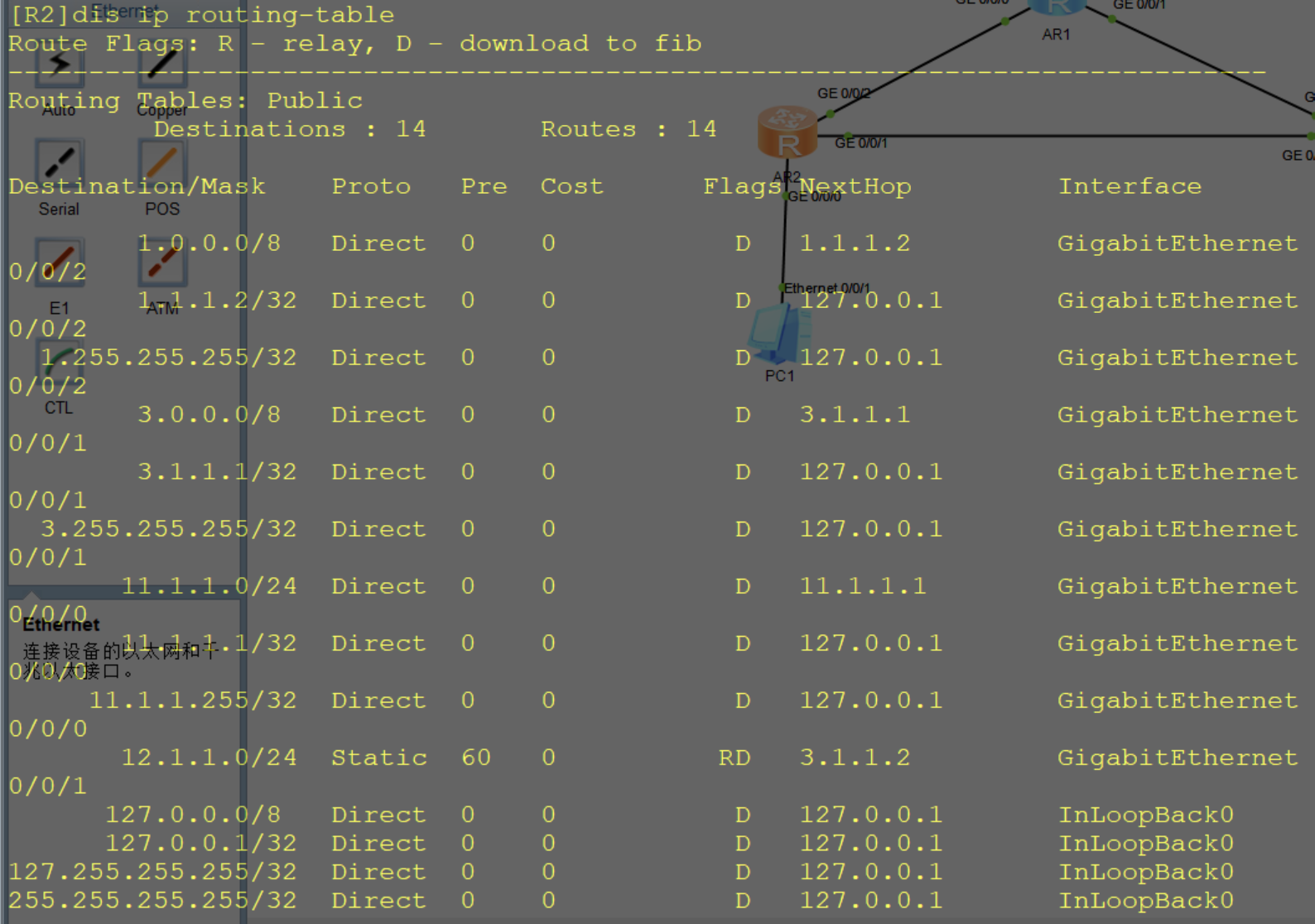

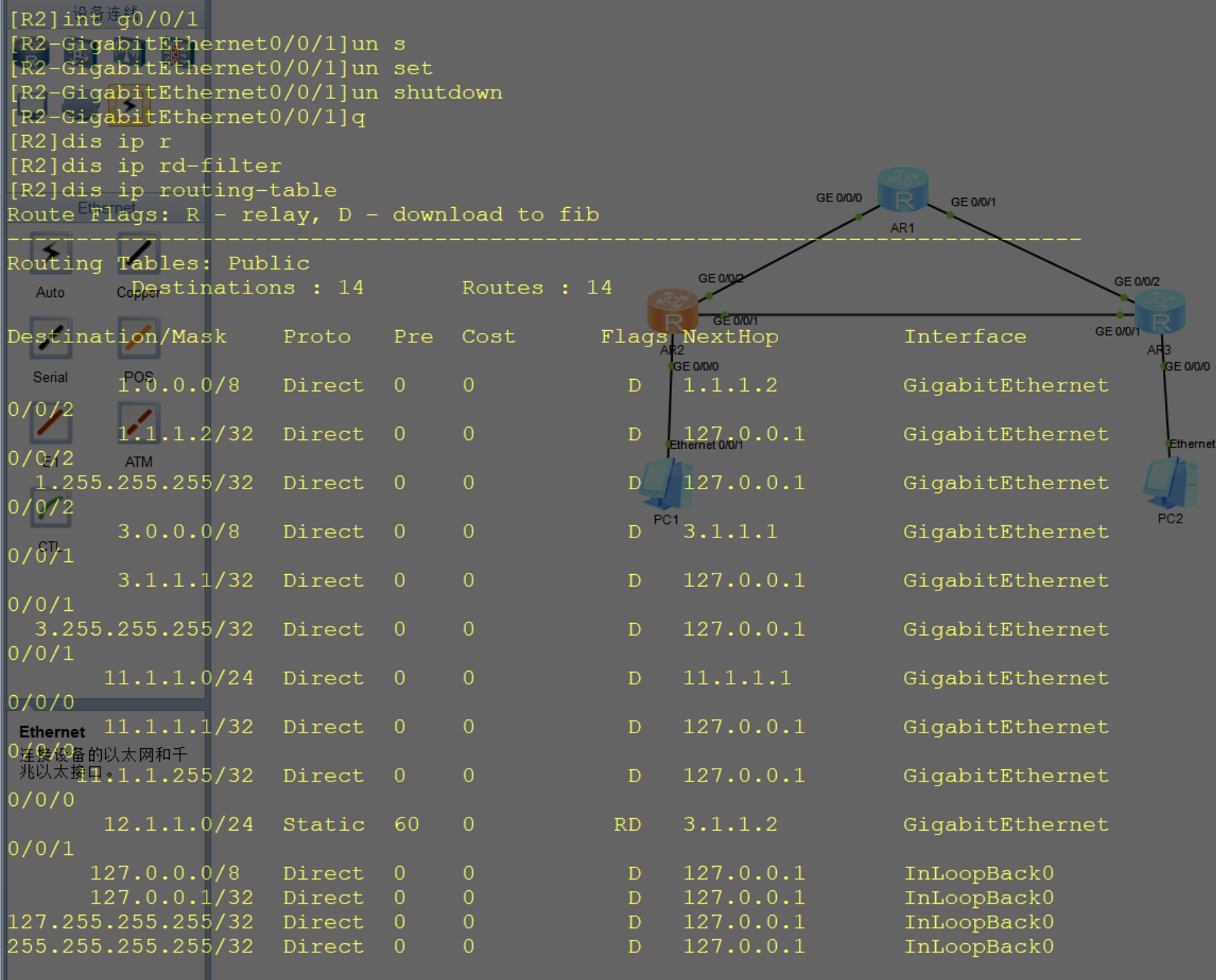

（3）案例验证

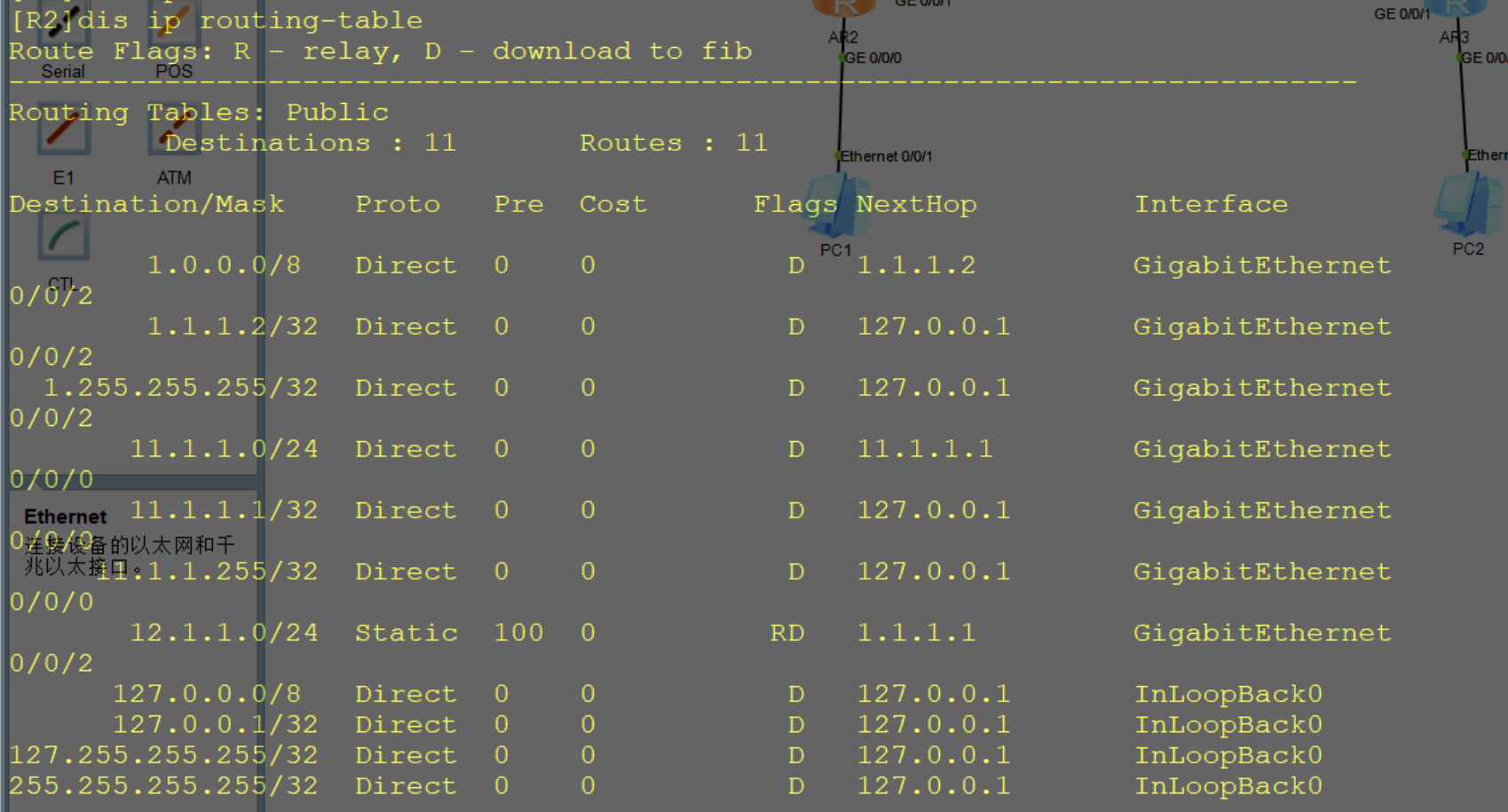

验证负载均衡
