一、基本介绍

项目名：基于stm32的智能孵化器
项目编号：mcuclub-dz-1000
单片机类型：STM32F103C8T6
具体功能：
1、通过DHT11监测当前环境的温湿度，监测到温湿度小于最小值或者大于最大值进行声光报警提醒，温度大于最大值打开制冷，温度小于最小值打开加热，湿度大于最大值打开通风，湿度小于最小值打开加湿；
2、通过计时器记录当前环境孵化时间；
3、通过震动监测模块监测当前小鸡是否孵化；
4、通过摄像头可以远程查看当前孵化的情况；
5、通过显示屏显示测量值
6、通过WiFi将监测的数据传输到手机端，手机可以设置参数，控制外设，监测到震动手机弹窗提醒；

二、资料总览

实物资料

三、32单片机部分资料展示

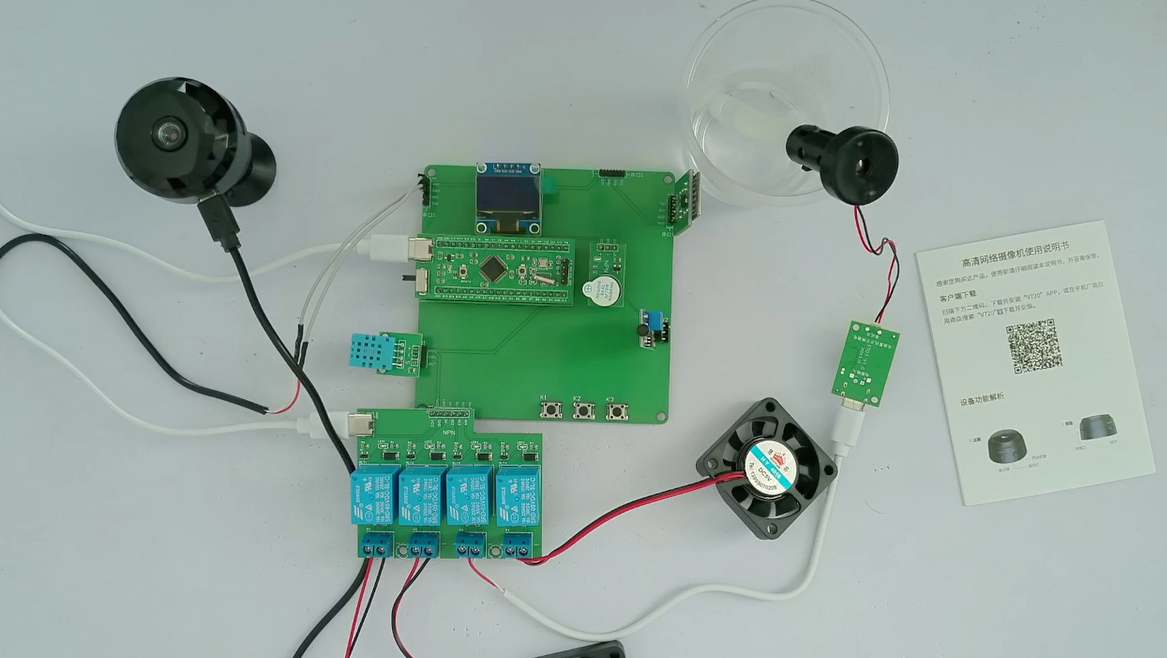

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

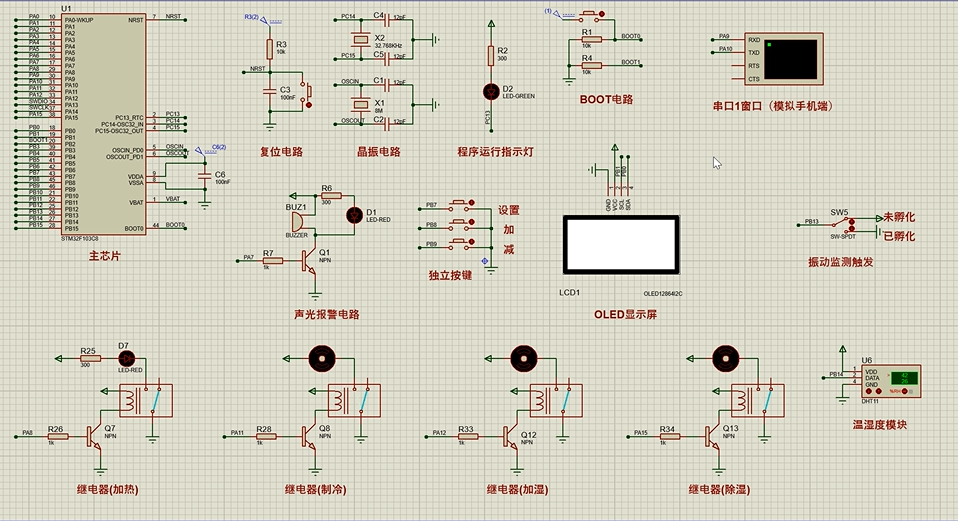

2、仿真图展示

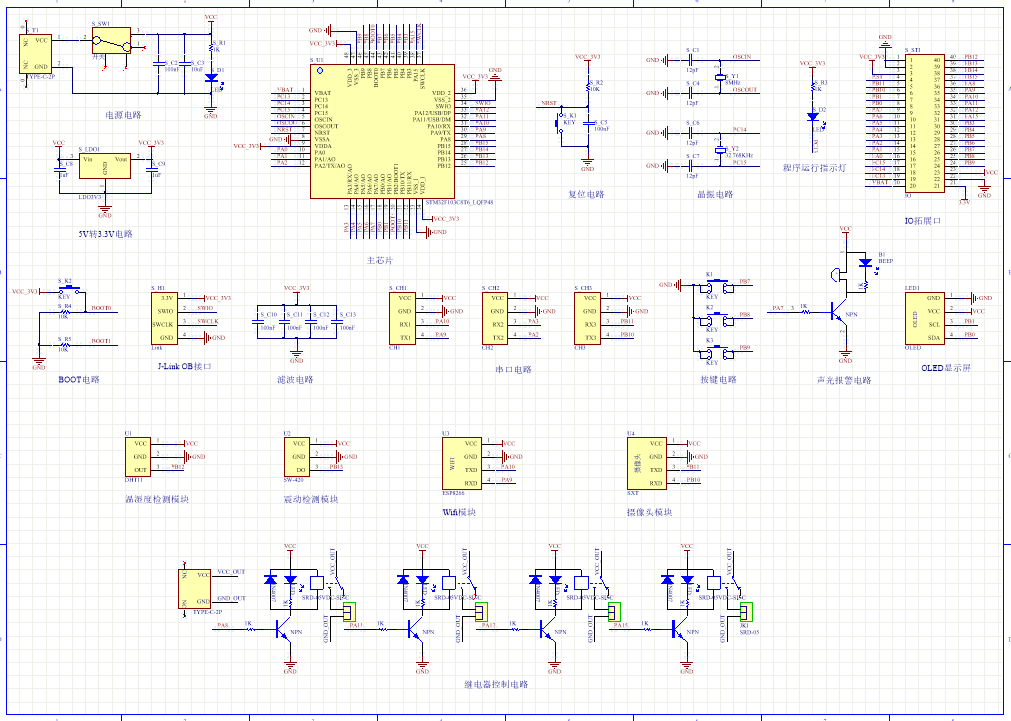

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

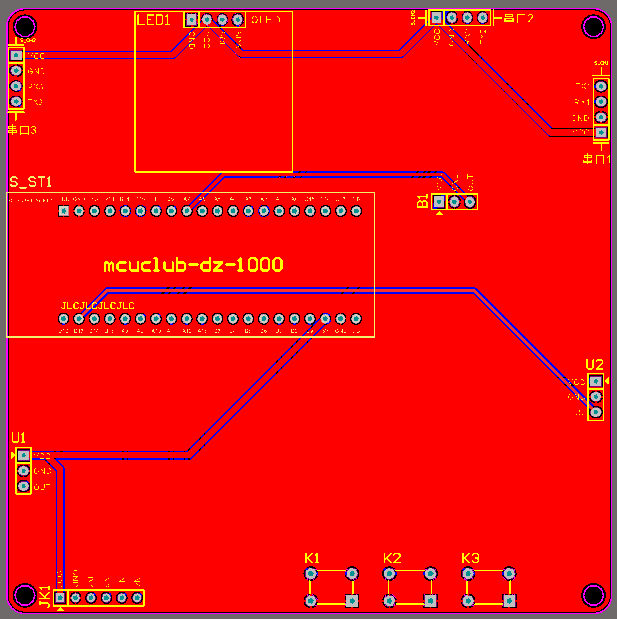

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

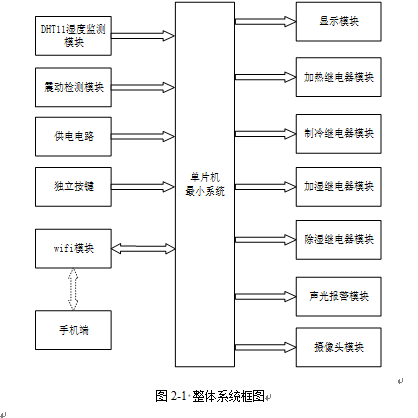

四、系统框图

绘制软件：VISIO
此次设计是基于STM32F103C8T6单片机的智能孵化器设计；该设计主要可以分为三部分：输入、输出和中控。中控部分采用STM32F103C8T6单片机作为主控芯片，主要是对输入进行处理然后控制输出;输入又可以分为四部分：第一部分是温度检测模块DHT11，通过DHT11获取湿度值；第二部分是震动检测模块，通过该模块可以检测震动判断小鸡是否孵化。第三部分是按键模块，通过按键可以设置阈值以及控制继电器的开关；第四部分是供电电路，主要是用来对整个系统进行供电；输出主要可以分七个部分：第一部分是显示部分，显示当前温度，湿度，小鸡是否孵化，孵化时间；第二部分是声光报警模块，该模块用于当测量值超过设定的阈值时进行声光报警。第三部分是加热继电器模块，该模块用于模拟加热机工作。第四部分是加制冷电器模块，该模块用于模拟制冷机工作。第五部分是加湿继电器模块，该模块用于模拟加湿机工作。第六部分是除湿继电器模块，该模块用于模拟加热机工作。第七部分是摄像头模块，用于观察孵化器状态。除此之外WIFI模块即使输入也是输出，WIFI模块还可以通过手机端app来检测到当前的温度，湿度，小鸡是否孵化，孵化时间。

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/**********************************
函数名：监测函数
传参值：无
返回值：无
**********************************/
void Monitor_Function(void)
{
	if(time_num % 10 == 0)								//监测数据
	{
		Dht11_Get_Temp_Humi_Value(&temp_value,&humi_value);						//获取温湿度值

		time_hour = time_value/3600;
		time_minute = time_value%3600/60;
		time_second = time_value%60;
	}
