stm32的GPIO配置输出 可以读电平吗
·
是否你也向我一样蒙，都输出为什么还能输入？

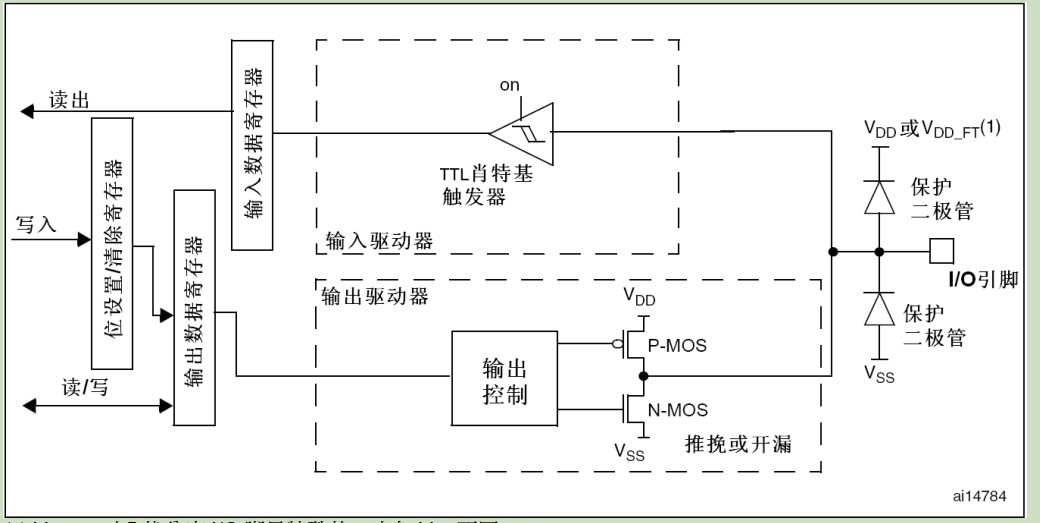

查看输出模式的原理图
在原理图中，特别画出输入电路，不可能没有意义吧？
那为什么推挽输出没有读取数据，而是像IIc这种的开漏输出，就可以读取数据呢。
就得从 推挽和开漏输出的设计开始说了：
推挽输出：为什么不输入呢？
推挽输出无论是高电平还是低电平，都有很强的输出能力，总线上的任何电平 都与输出保持一致，此时读数据没有任何意义。

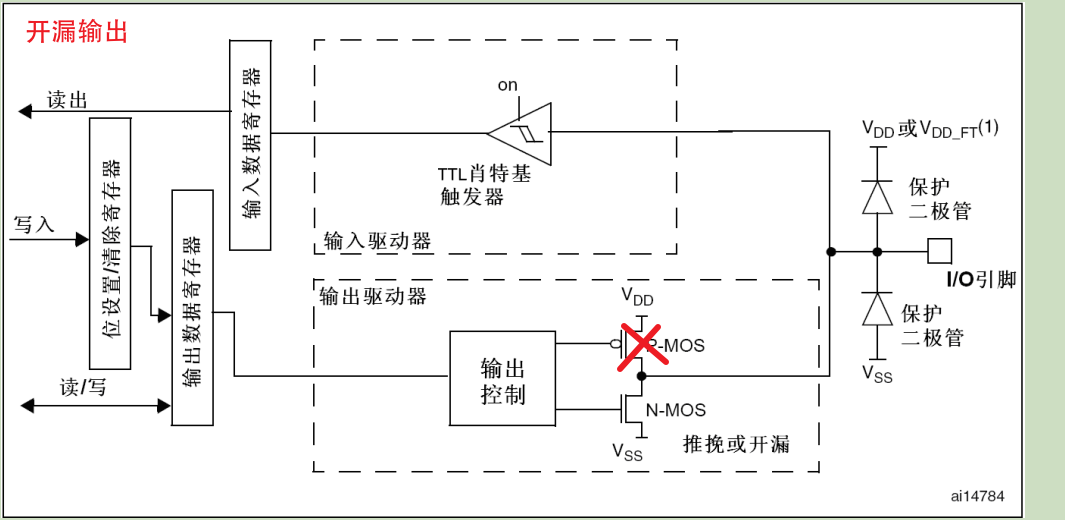

开漏输出：为什么可以输入呢？
开漏输出缺少p-mos，当高电平时为高阻态，不会影响总线上的数据，此时读数据时就是总线上的数据。
这是个人的一些理解，如有不足请各位指正
