一、设计需求与核心参数界定

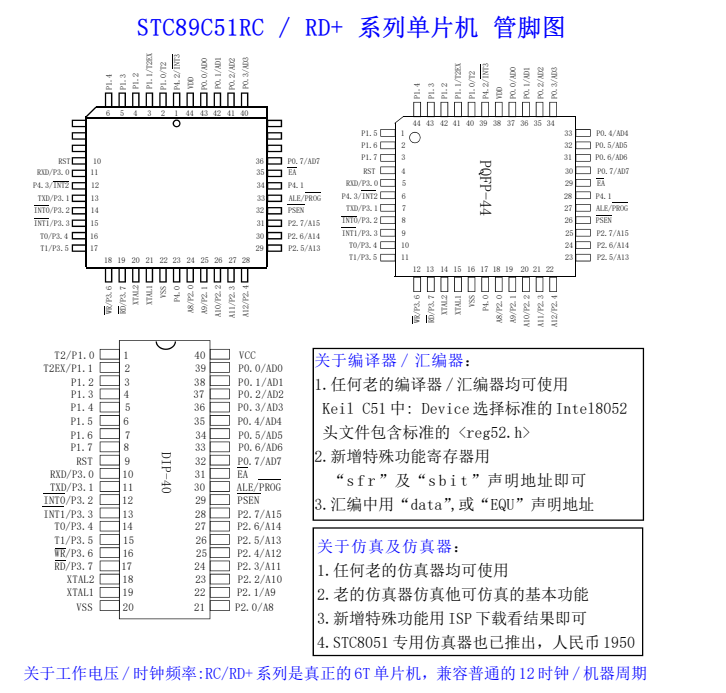

篮球计分器需贴合篮球比赛规则，实现 “双队分数实时统计、24 秒进攻计时、4 节制时、犯规次数记录” 四大核心功能，适配校园、社区等中小型赛事。选用 STC89C52RC 单片机作为主控，其 8K Flash 存储器可存储多组赛事数据，11.0592MHz 晶振保障计时精度，避免因时钟偏差导致的计时误差。
核心性能参数需严格匹配比赛规则：
计分功能：支持 A、B 两队分数独立记录，计分范围 0-99 分，支持 2 分、3 分、1 分（罚球）快速累加，分数调整响应延迟≤100ms，无计数偏差；
计时功能：24 秒进攻计时（倒计时，精度 1 秒，超时触发声光报警）、节时计时（每节 10/12 分钟可选，倒计时，节间休息 5 分钟自动计时）；
状态管理：记录每队犯规次数（0-5 次，满 5 次触发 “犯规满” 提示），支持比赛暂停、节次切换（1-4 节循环）；
显示与交互：采用 4 位共阴极七段数码管（6 个，分区域显示两队分数、24 秒、节时、犯规次数），配备 10 个功能按键，操作逻辑贴合裁判使用习惯。

二、硬件电路核心模块设计

硬件电路分为六大核心模块，重点保障计分计时精准性与操作便捷性。
显示模块：采用 6 个 4 位共阴极七段数码管，分三大区域显示：左侧 2 个数码管显示 A 队分数（00-99），中间 2 个显示 24 秒计时（00-24）与节时（00:00，分钟 + 秒），右侧 2 个显示 B 队分数（00-99）与犯规次数（A 队犯规 F0-A5，B 队犯规 F0-B5）。数码管段选引脚（a-g、dp）通过 2 片 74HC573 锁存器连接单片机 P0 口，位选引脚通过 3 片 74HC573 锁存器连接 P2.0-P2.5 口，采用动态扫描驱动（每 1ms 切换 1 个数码管），确保显示无闪烁。
计分与状态控制模块：设置 10 个独立按键（P1.0-P1.7、P3.0-P3.1），功能分配为：A 队 2 分（P1.0）、A 队 3 分（P1.1）、A 队 1 分（P1.2）、A 队犯规（P1.3）、A 队分数清零（P1.4）；B 队 2 分（P1.5）、B 队 3 分（P1.6）、B 队 1 分（P1.7）、B 队犯规（P3.0）、B 队分数清零（P3.1）；额外 3 个按键（P3.2-P3.4）控制比赛暂停 / 继续、24 秒重置、节次切换，按键均串联 10kΩ 上拉电阻，避免电平漂移导致误操作。
计时模块：采用 DS3231 高精度实时时钟（RTC）芯片辅助计时，通过 I2C 总线（P2.6-SDA、P2.7-SCL）与单片机通信，确保节时、休息时间计时精度（误差≤1 秒 / 小时）；24 秒进攻计时由单片机定时器 0 独立控制（1 秒中断一次），避免与节时计时冲突。
报警模块：采用 “有源蜂鸣器 + 双色 LED” 组合：蜂鸣器经 NPN 三极管（S8050）连接 P3.5 口，24 秒超时、节时结束、犯规满时发出 85dB 提示音；双色 LED（红 / 绿） anode 端经 220Ω 限流电阻接 5V， cathode 端接 P3.6 口，正常比赛时绿灯常亮，暂停或报警时红灯闪烁（频率 1Hz）。
电源模块：采用 12V 直流供电（锂电池组或 220V 转 12V 开关电源），经 LM1117-5.0 稳压芯片输出 5V 给单片机、数码管、传感器供电，输出端并联 1000μF 电解电容与 0.1μF 陶瓷电容，滤除电源纹波，避免比赛现场电压波动影响系统稳定性。

三、软件程序逻辑设计

软件基于 Keil C51 开发，采用 “中断驱动 + 状态机” 架构，确保多功能并行运行无冲突。
（一）核心功能逻辑
计分逻辑：
按下对应球队的分数按键时，触发 I/O 口电平变化，主程序轮询检测到按键信号后，叠加对应分数（如 A 队 2 分键按下则 A 分 + 2），同时更新数码管显示；按下犯规键时，对应球队犯规次数 + 1，若次数≥5，置位 “犯规满” 标志，触发 LED 闪烁提示，且后续犯规不再累加。
计时逻辑：
24 秒计时：定时器 0 设为 1 秒中断，中断服务程序中 24 秒数值 - 1，若减至 0，触发蜂鸣器报警，且暂停 24 秒计时，直至按下 “24 秒重置” 键恢复为 24 秒；
节时计时：DS3231 提供基准时钟，单片机每 1 秒读取一次时间，计算节时剩余时间（如 10 分钟节时初始值为 600 秒，每 1 秒减 1），减至 0 时触发节结束报警，自动切换至休息计时（300 秒），休息结束后进入下一节；
暂停功能：按下 “暂停” 键时，置位暂停标志，暂停所有计时，再次按下恢复计时。
状态管理逻辑：
节次切换通过 “节次” 键控制，从 1 节→2 节→3 节→4 节循环，每节切换时自动重置 24 秒计时，保留两队分数与犯规次数；比赛结束（4 节完成）时，触发 “比赛结束” 提示，显示最终比分，且禁止分数与计时调整。
（二）显示更新逻辑
采用 “分区刷新” 策略：每 100ms 更新一次分数显示，每 1 秒更新一次计时与犯规次数显示，避免频繁刷新导致的显示混乱。数码管动态扫描通过定时器 1 中断（1ms 定时）实现，中断服务程序中根据当前显示区域，输出对应段码（如显示 “24” 时输出段码 0x3F、0x7D），确保各区域显示同步。

四、系统调试与性能优化

调试需重点验证功能合规性与稳定性：
功能调试：模拟篮球比赛流程，测试计分准确性（连续按下 2 分键 10 次，A 分应为 20 分，误差≤0）、计时精度（24 秒计时从 24 减至 0 需 24 秒，误差≤1 秒）、犯规次数记录（A 队犯规 5 次后，再次按下犯规键无变化，且 LED 闪烁）；
抗干扰调试：在比赛现场环境（含灯光、电机干扰）中测试，若出现按键误触发，在按键引脚并联 1000pF 电容增强滤波；若显示乱码，检查 74HC573 锁存器供电，确保 5V 电压稳定；
性能优化：将常用段码（如 0-9、F、A、B）预存为数组，减少显示时的计算量；单片机空闲时进入掉电模式，仅通过定时器中断唤醒，降低系统功耗，延长锂电池续航时间（目标续航≥4 小时）。

五、结语

基于 51 单片机的篮球计分器设计，通过软硬件协同实现了篮球比赛的核心计分计时功能，相比传统机械计分器，具备操作便捷、功能全面、精度高的优势，适配中小型赛事需求。设计中，DS3231 保障了计时稳定性，分区显示与功能按键贴合实际使用场景，报警功能确保比赛流程规范。
该设计的核心价值在于 “低成本与实用性”，总成本控制在 80 元以内，适合校园、社区自主采购；后续可拓展功能，如加入蓝牙模块实现手机 APP 远程控制与比分直播，更换为 OLED 显示屏显示更多赛事信息（如球员号码、暂停次数），或增加语音播报模块（如 “24 秒超时”“A 队犯规” 语音提示），进一步提升赛事体验，为基层篮球运动提供技术支持。
