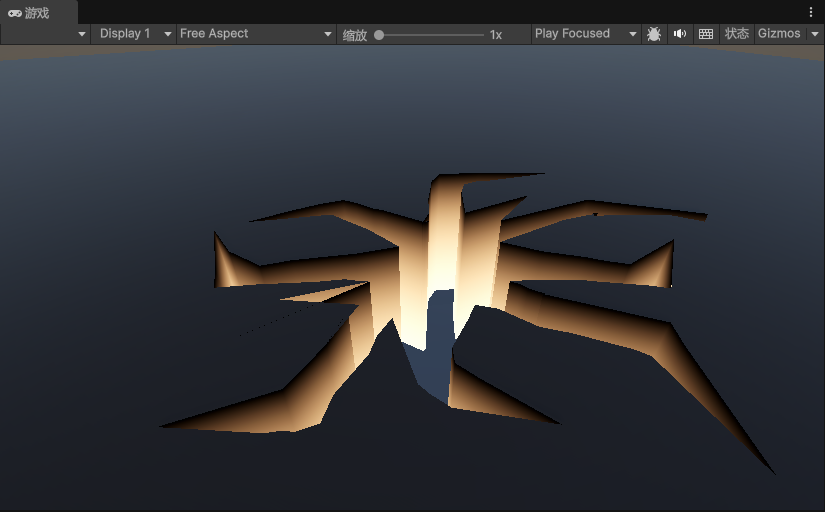

最终效果

我这做的比较粗糙，大家做个参考就行了

一、使用Blender创建地裂模型

这里我提供两种方法，大家任选其一：

• 【blender小技巧】使用blender实现图转换为3D模型，并进行模型网格优化减面操作
• 【Blender小技巧】Blender使用多边形建形工具创建多边形模型，挤出面，模型创建修改编辑UV贴图

二、unity操作

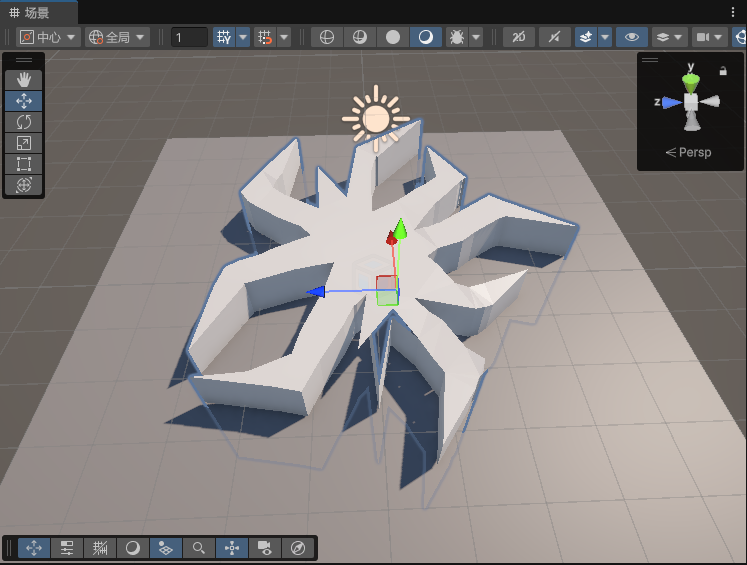

1、导入模型到unity

纹理贴图这里我们就不提取出来了，这里对我们没有用

2、Stencil Buffer模板缓冲区

Stencil Buffer是一个每像素的掩码缓冲区，用于控制哪些像素应该被渲染或丢弃，这里我们主要是为了在模板缓冲区禁用深度写入ZWrite。Stencil Buffer(模板缓冲区)是Unity渲染管线中的一个重要组成部分，它与Depth Buffer(深度缓冲区)和Color Buffer(颜色缓冲区)一起构成了现代图形渲染的基础。

Stencil Buffer（模板缓冲区）—— 就像"剪纸模具"

想象你要在墙上喷绘一个星星图案，你会怎么做？聪明的方法是：

1. 先拿硬纸板剪出一个星星形状的洞（这就是Stencil Buffer）
2. 把这个带洞的纸板贴在墙上
3. 喷漆时，颜料只会通过星星形状的洞留在墙上

在Unity中：

• Stencil Buffer就是那个"带洞的纸板"
• 它决定了哪些像素可以"通过"被画出来
• 你可以设置不同规则：“只有画过1次的地方能通过”、"比2大的数字不能通过"等等

常见用途：

• 制作角色轮廓发光效果
• 实现镜子反射（只在一定区域内显示反射）
• 创建UI遮罩效果

ZWrite（深度写入）—— 就像"记下谁在前面"

想象几个人排队拍照：

• 摄影师（Unity）需要记住谁站前面谁站后面（这就是ZWrite）
• 默认情况下，Unity会记录每个物体的前后关系（ZWrite On）
• 当开启ZWrite，前面的人会挡住后面的人
• 当关闭ZWrite，就像所有人都站在同一排，后画的会盖住先画的

为什么有时要关闭ZWrite？

• 做半透明效果时（比如玻璃），需要让后面的物体也能显示
• 制作特殊效果时（比如地裂效果），不想影响其他物体的遮挡关系

两者的配合使用

用现实例子比喻： 假设你要在一面破墙上做艺术创作：

1. 先用模板（Stencil）标出裂缝区域：“只有这里可以作画”
2. 关闭深度记录（ZWrite Off）：“裂缝效果不应该影响其他物体的前后关系”
3. 在标记区域内绘制立体裂缝效果

这样就能实现：

• 裂缝只出现在指定区域（Stencil控制）
• 裂缝看起来有立体感但不会错误遮挡其他物体（ZWrite Off）

如果你还是不懂什么是Stencil Buffer和ZWrite，建议自行上网查找相关资料深入理解。

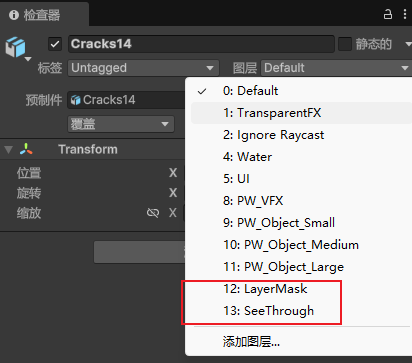

2.1 新建两个图层

LayerMask和SeeThrough

地面设置成SeeThrough层，这里我新建一个Plane作为地面

裂缝顶部设置成

2.2 修改URP配置

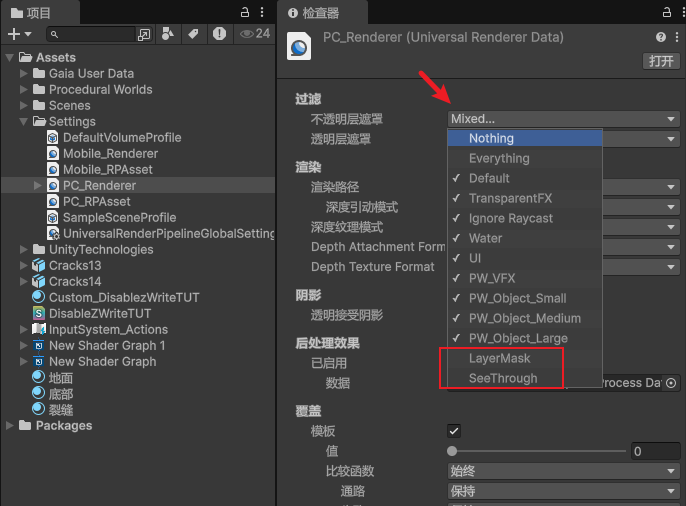

不透明遮罩取消两个图层的勾选

开启Stencil模板

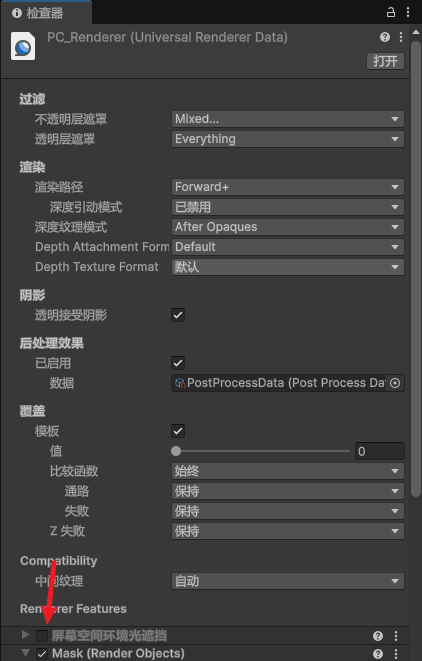

记得关闭屏幕空间环境光，不然后面模型接缝处会穿帮

下面新增两个Render Objects，按我的配置就行，但是注意unity有bug，设置一次可能并不会生效，记得反复检查一下，配置不对就重新再配置一次就可以了

3、新增shader关闭ZWrite

这shader很简单，这个裂缝不透明，因此无法渲染背后的内容，我们无法看到穿透，因为ZWrite是打开的，但在这个新的Shadert中，我们设置禁用了它

Shader "Custom/DisablezWriteTUT"
{
    SubShader{
        Tags{
            "RenderType"="Opaque"
        }
        Pass{
            ZWrite Off
        }
    }
}

将这个shader创建一个材质，赋值给顶部，现在我们就有一个漂亮的裂缝效果了

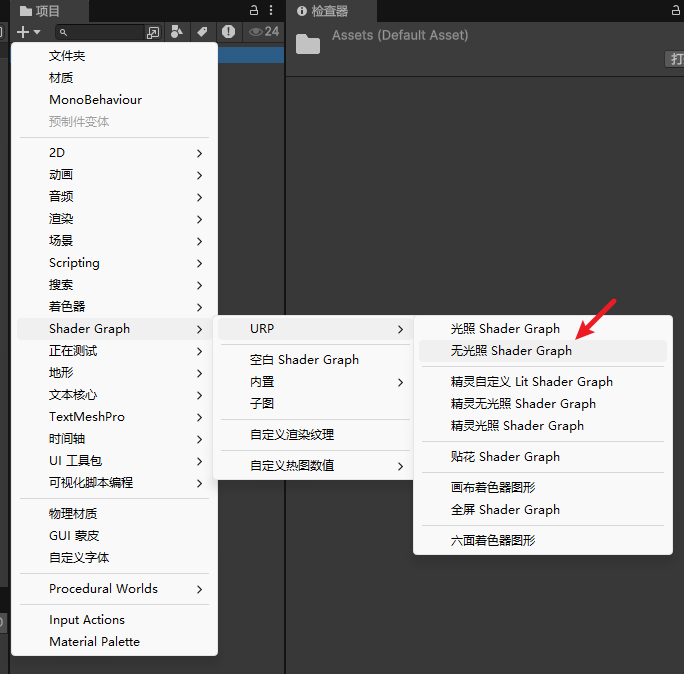

4、创建新无光照shaderGraph

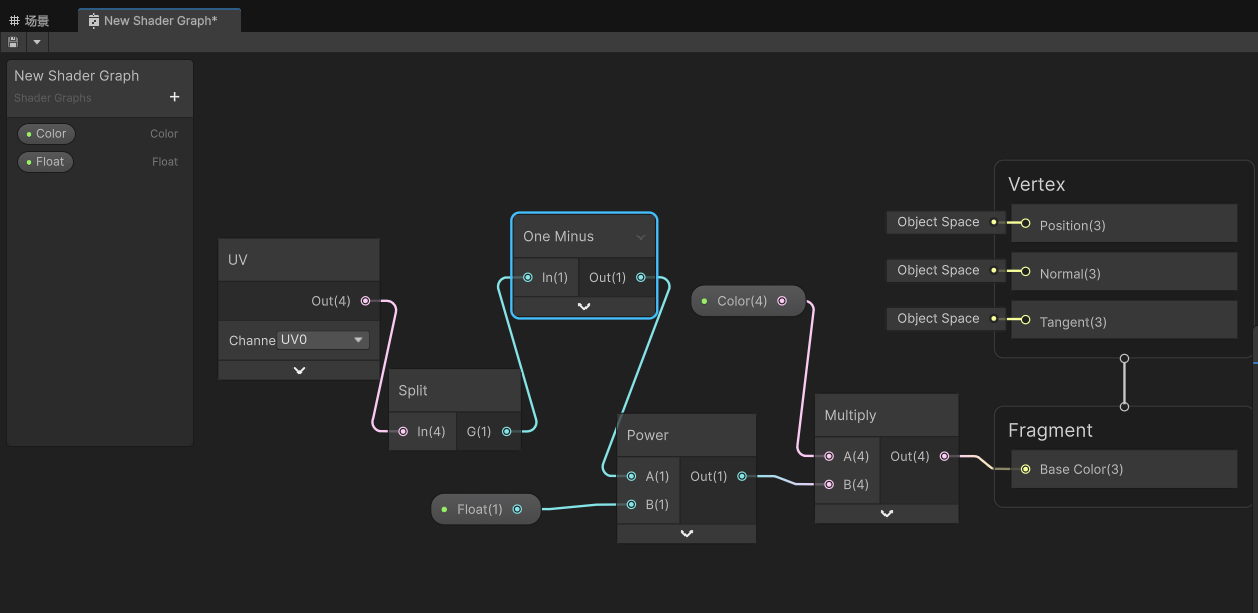

连线图很简单

5、添加裂缝材质

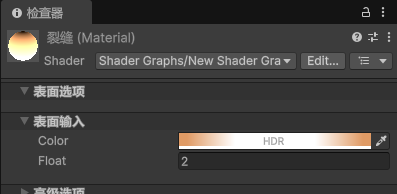

给这个ShaderGraph添加材质，添加给裂缝，配置如下

效果

6、添加底部材质

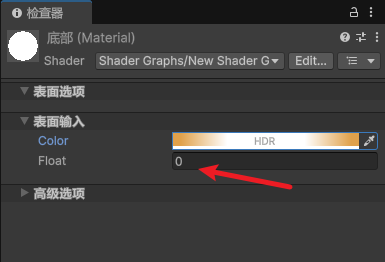

复制一个材质，放在底部控制亮度，设置如下，底部我们就不需要阴影了，将阴影范围设置成0

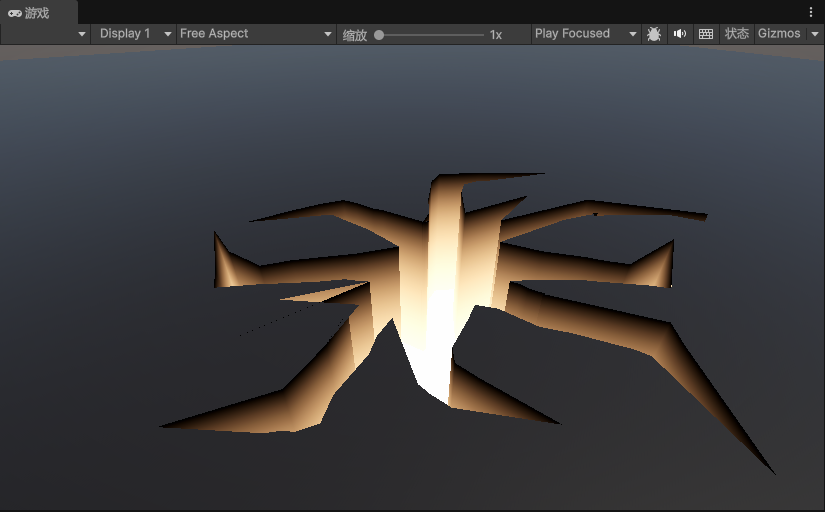

效果

7、泛光后处理

后处理知识可以查看：【unity游戏开发入门到精通——通用篇】Post Processing 后处理插件Post-process Volume 和 Volume最全基础使用说明

添加泛光后处理让效果更好

参考

https://www.youtube.com/watch?v=qiAiVa0HtyE&t=194s

---
