I2C外设简介

•STM32内部集成了硬件I2C收发电路，可以由硬件自动执行时钟生成、起始终止条件生成、应答位收发、数据收发等功能，减轻CPU的负担

•支持多主机模型

•支持7位/10位地址模式

•支持不同的通讯速度，标准速度(高达100 kHz)，快速(高达400 kHz)

•支持DMA

•兼容SMBus协议

•STM32F103C8T6 硬件I2C资源：I2C1、I2C2

I2C框图

二、实操步骤

1.了解硬件I2C的使用流程

还是借用江科大的结构框图，流程清晰且易懂



2.了解I2C发送、接收序列图

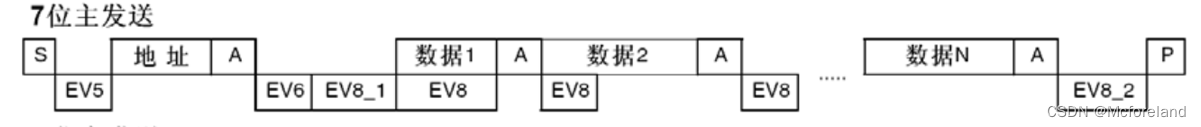

主发送器传送序列图

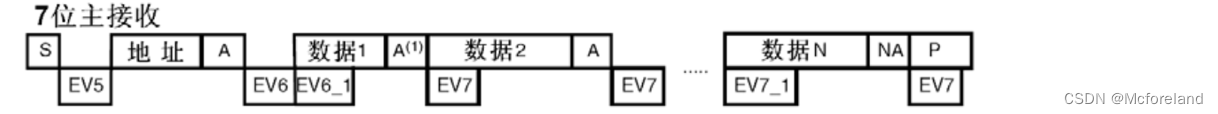

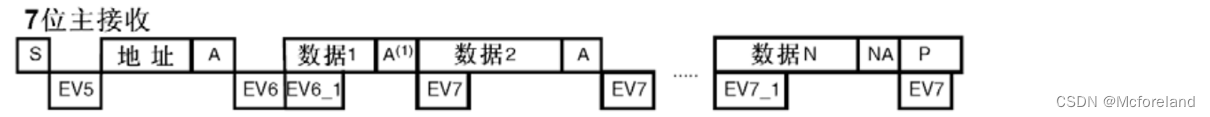

主接收器传送序列图





3.编写代码

void HW_MPU6050_WriteReg(uint8_t RegAddress, uint8_t Data)
{
    I2C_GenerateSTART(I2C2,ENABLE);//I2c起始标志
    while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_MODE_SELECT)!= SUCCESS);//EV5,通过状态寄存SR1的SB位判断起始条件是否发送成功，0为发送失败，1为发送成功
    I2C_Send7bitAddress(I2C2,MPU6050_ADDRESS,I2C_Direction_Transmitter);//发送MPU6050的7位地址

    while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED)!= SUCCESS);//EV6:查看状态寄存器SR1的ADDR位判断地址发送是否结束，0为没结束，1为结束

    I2C_SendData(I2C2,RegAddress);//发送需要操作的寄存器地址
    while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_BYTE_TRANSMITTING)!= SUCCESS);//EV8:查看状态寄存器SR1的TxE位判断数据寄存器是否为空，0为非空，1为空

    I2C_SendData(I2C2,Data);//发送一个字节数据
    while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_BYTE_TRANSMITTED)!= SUCCESS);//EV8_2:查看状态寄存器TxE位和BTF位判断发送流程是否完成

    I2C_GenerateSTOP(I2C2,ENABLE);//I2C停止位
}

uint8_t HW_MPU6050_ReadReg(uint8_t RegAddress)
{
    uint8_t Data;
    I2C_GenerateSTART(I2C2,ENABLE);
    while(I2C_CheckEvent(I2C2,I2C_EVENT)!= SUCCESS);

    I2C_GenerateSTART(I2C2,ENABLE);
	while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_MODE_SELECT)!= SUCCESS);

	I2C_Send7bitAddress(I2C2,MPU6050_ADDRESS,I2C_Direction_Receiver);
    while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED)!= SUCCESS);

    I2C_AcknowledgeConfig(I2C2,DISABLE);
    I2C_GenerateSTOP(I2C2,ENABLE);

    while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_BYTE_RECEIVED)!= SUCCESS);
	Data = I2C_ReceiveData(I2C2);

	I2C_AcknowledgeConfig(I2C2,ENABLE);
    return Data;

}
