参考目录

• 设计模式的艺术（刘伟）

类

属性

表达式：

可见性 名称：类型[ = 默认值]

名称	表示	用法
可见性	访问修饰符（3种） 公有、私有和受保护	公有（public）：+ 私有（private）：- 受保护（protected）：#
名称	属性名	字符串
类型	Class（基本类型、自定义类型）	ClassName
默认值（可选）	属性默认值	-

方法

表达式：

可见性 名称([参数列表])[：返回类型]

名称	表示	用法
可见性	访问修饰符（3种） 公有、私有和受保护	公有（public）：+ 私有（private）：- 受保护（protected）：#
名称	方法名	字符串
参数列表	方法参数，多个用 “,” 分隔	-
返回类型（可选）	方法返回值 （基本类型、自定义类型、void）	-

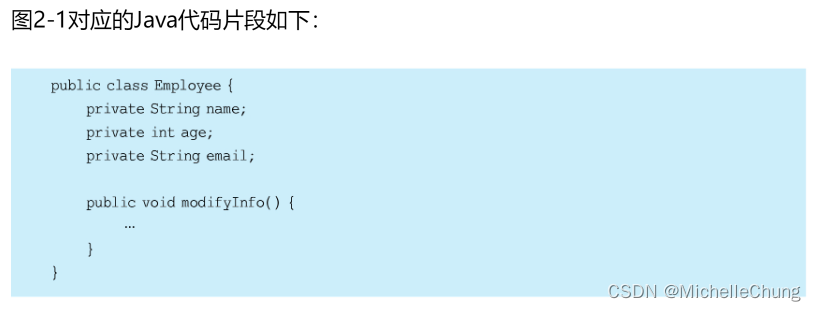

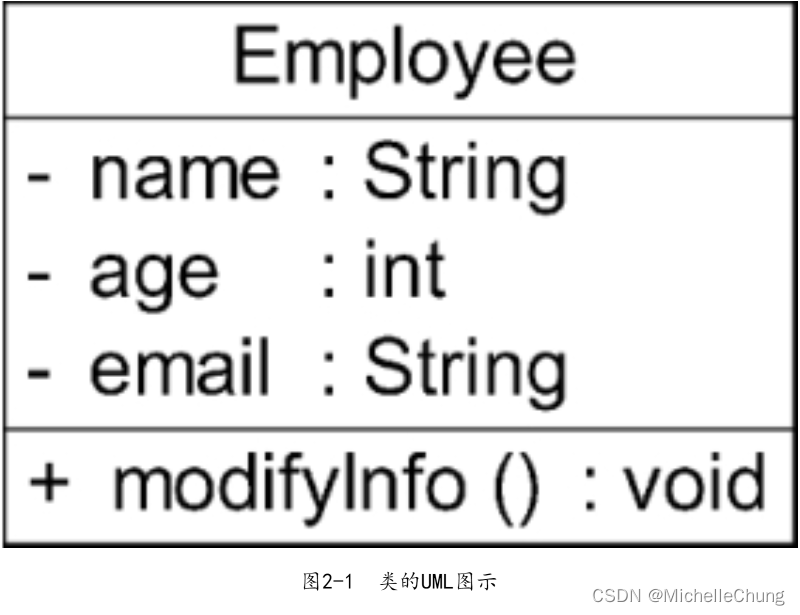

举个栗子

类之间的关系

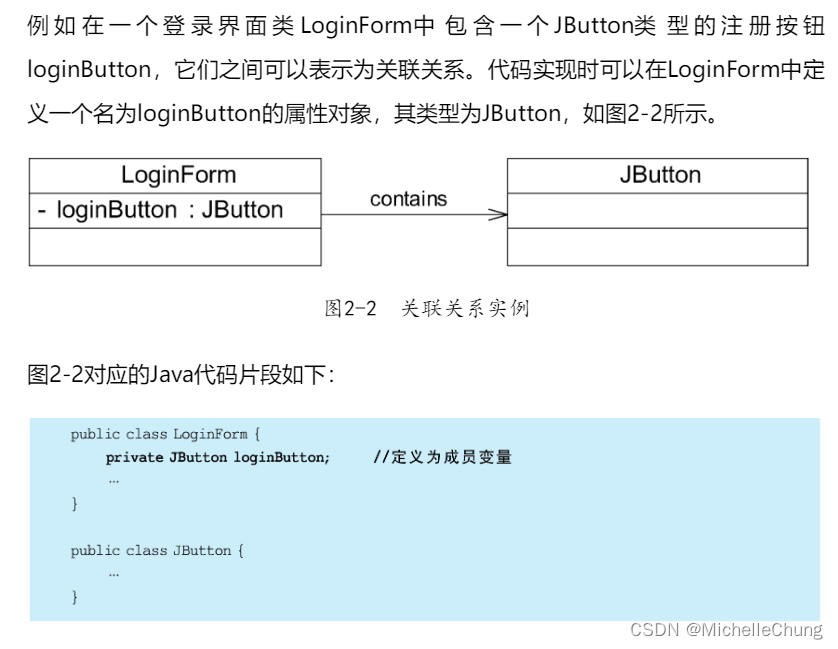

1、关联关系（带箭头的直线）

通常将一个类的对象作为另一个类的成员变量。

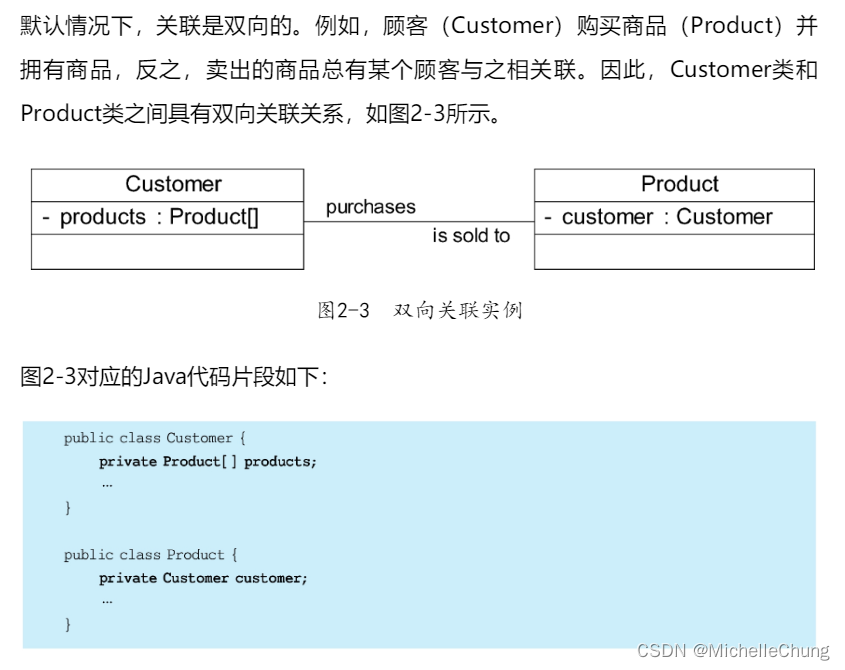

1.1、双向关联

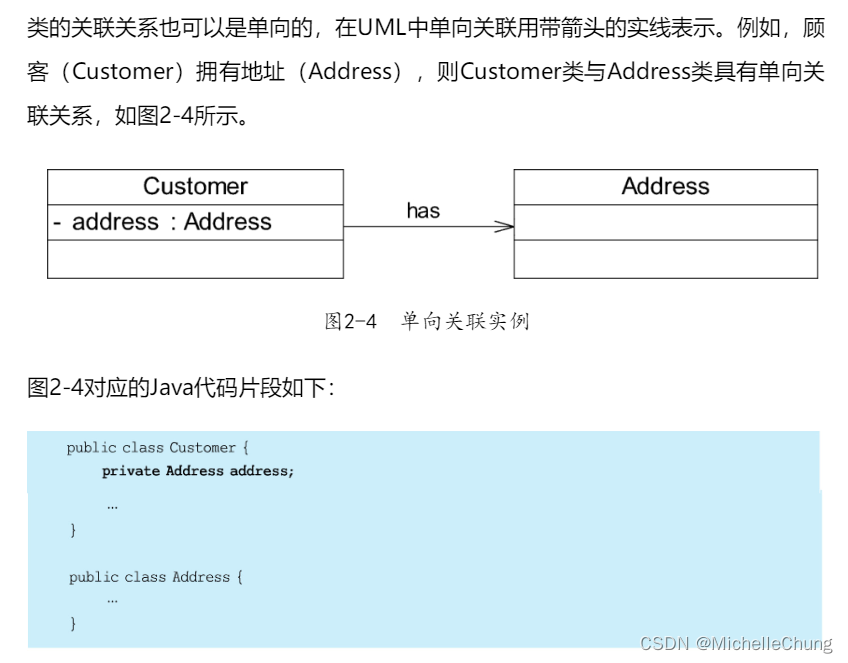

1.2、单向关联

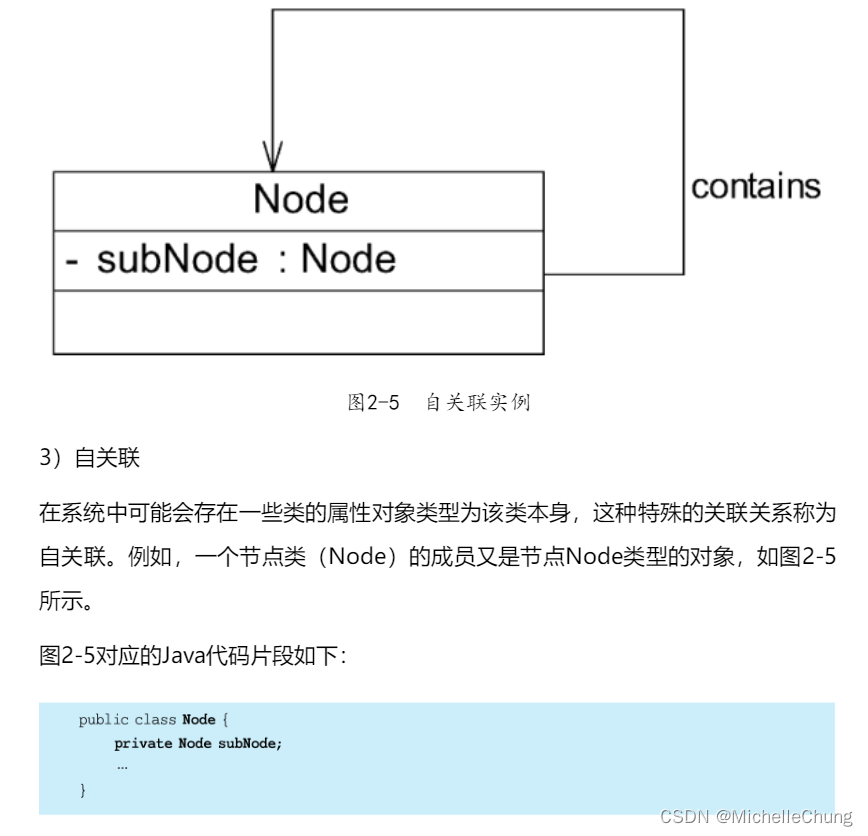

1.3、自关联

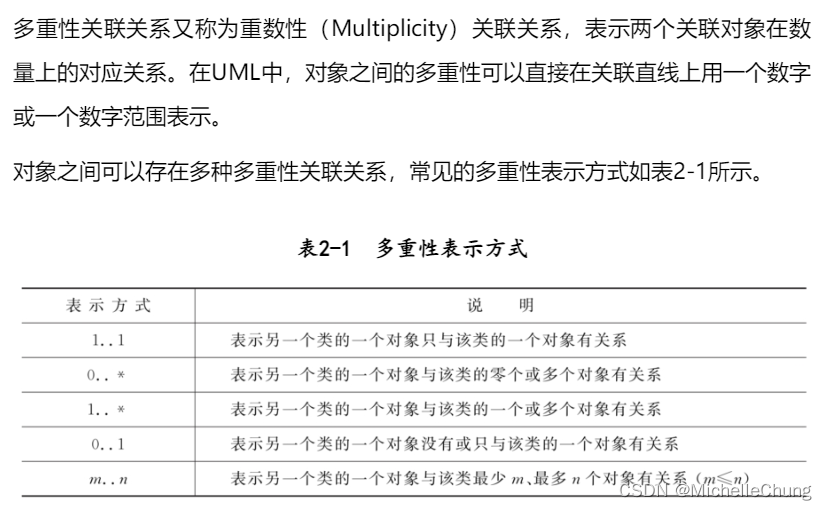

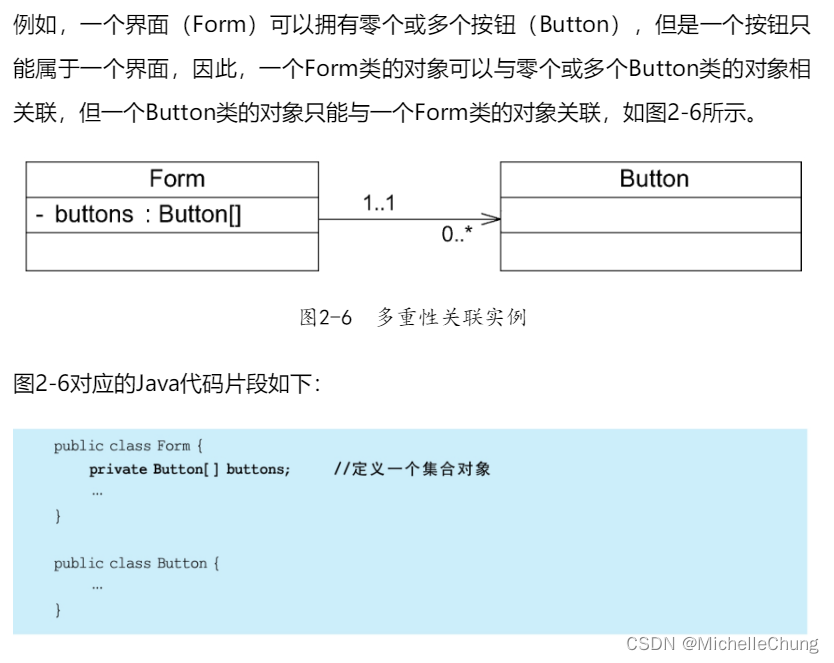

1.4、多重性关联

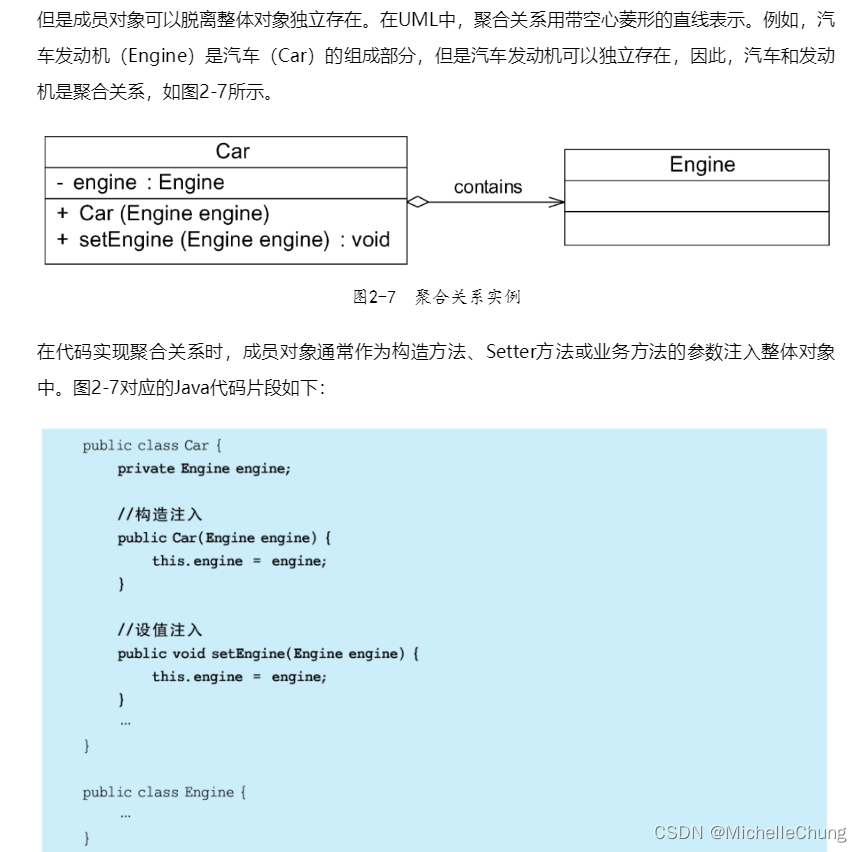

1.5、聚合关系（带空心菱形的直线）

聚合（Aggregation）关系表示整体与部分的关系。在聚合关系中，成员对象是整体对象的一部分，但是成员对象可以脱离整体对象独立存在。

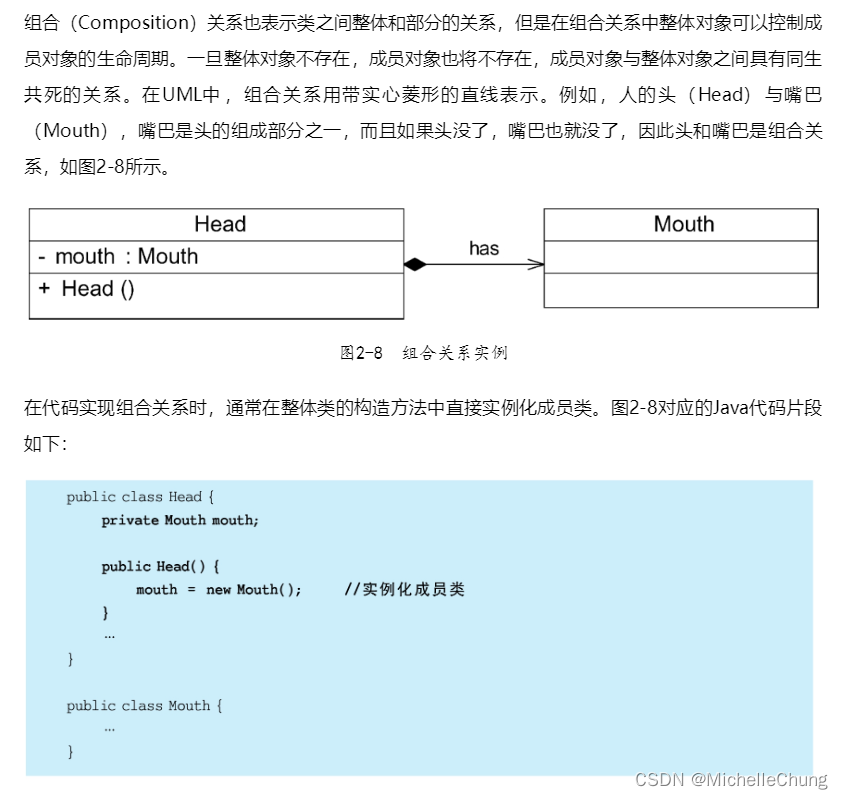

1.6、组合关系（带实心菱形的直线）

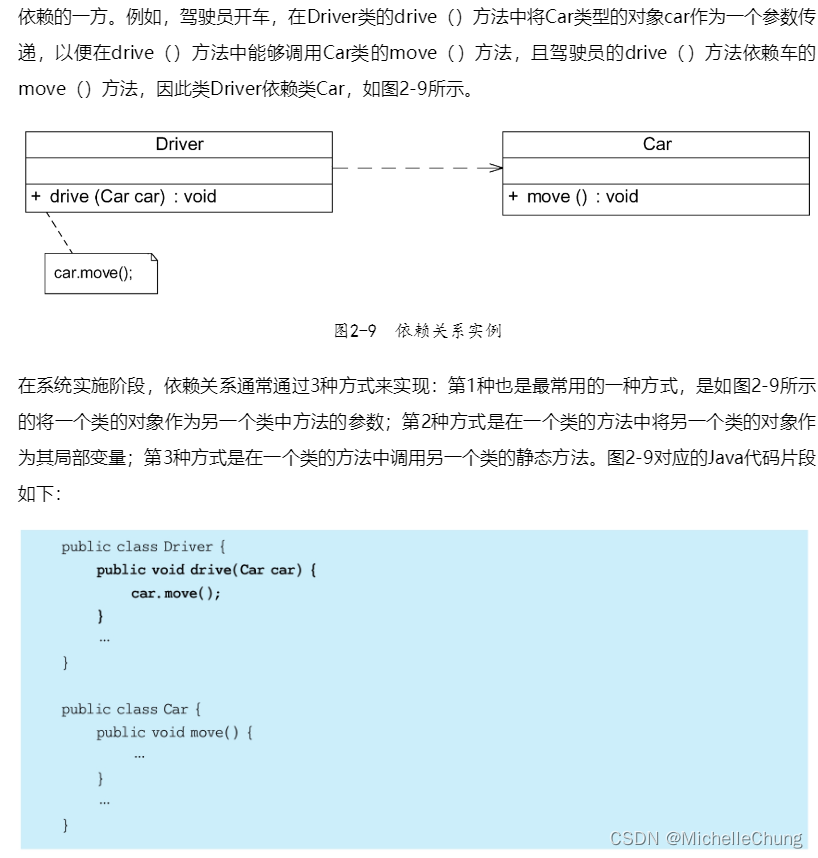

2、依赖关系（带箭头的虚线）

依赖（Dependency）关系是一种使用关系，特定事物的改变有可能会影响到使用该事物的其他事物，在需要表示一个事物使用另一个事物时使用依赖关系。大多数情况下，依赖关系体现在某个类的方法使用另一个类的对象作为参数。在UML中，依赖关系用带箭头的虚线表示，由依赖的一方指向被依赖的一方。

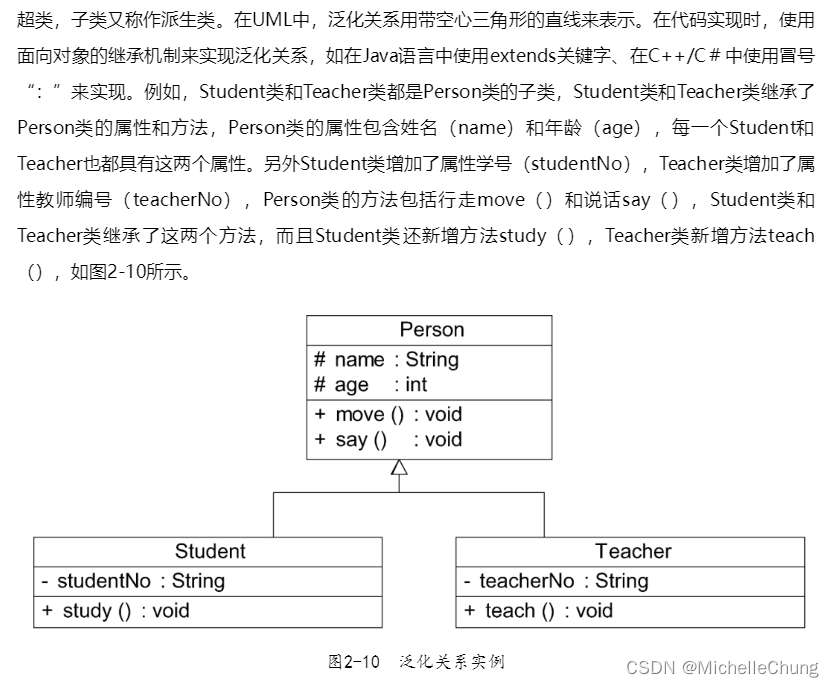

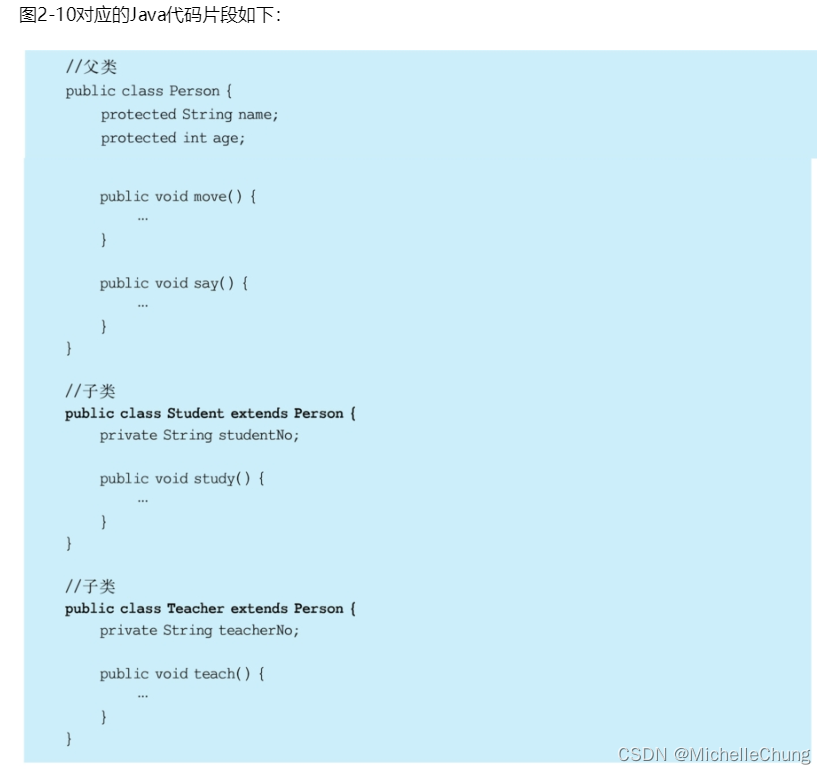

3、泛化关系（带空心三角形的直线）extends

泛化（Generalization）关系也就是继承关系，用于描述父类与子类之间的关系，父类又称作基类或超类，子类又称作派生类。

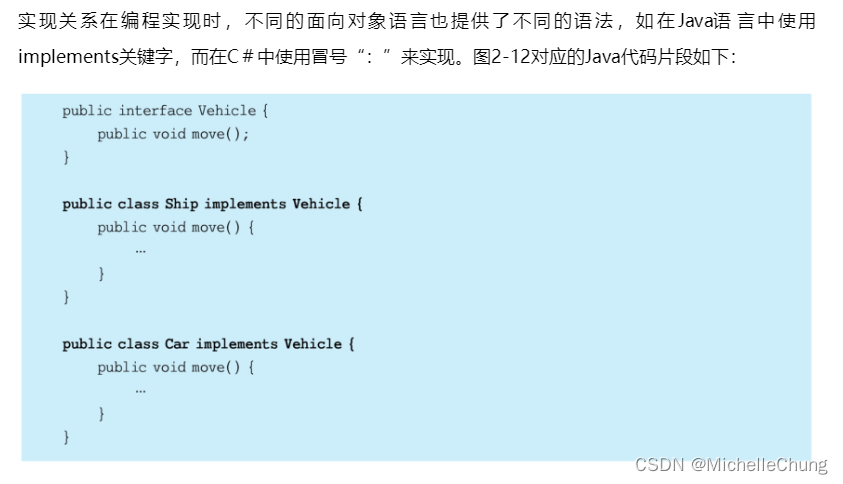

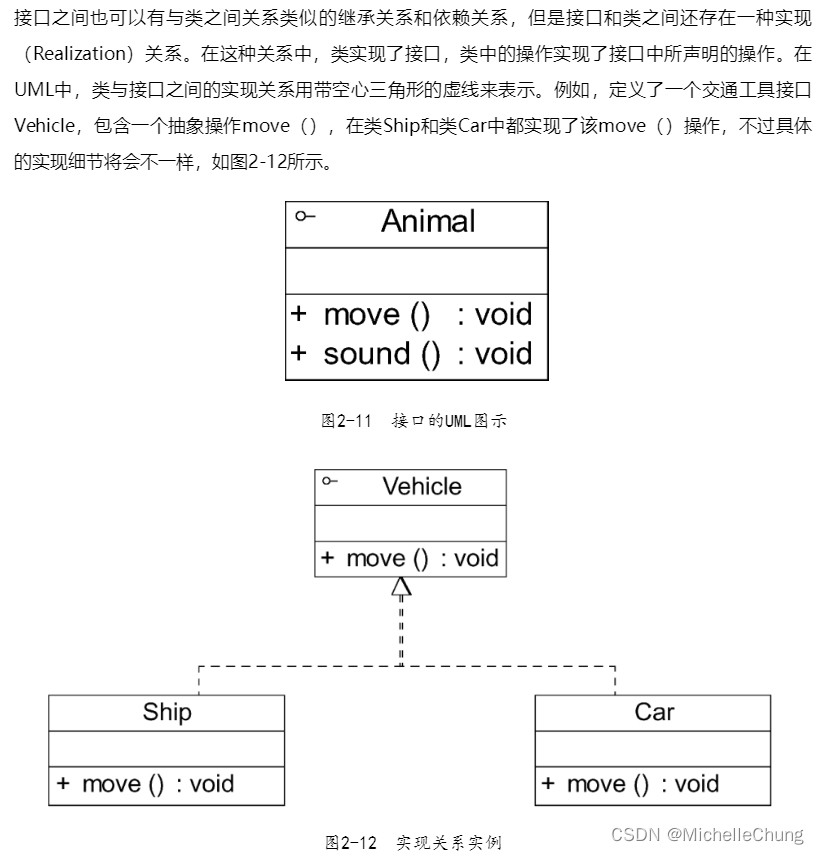

4、接口与实现关系（带空心三角形的虚线）implements
