自flink1.10以后flink重构了taskmanager内存模型，如下图：

其中ProcessMemory=(FlinkMemory+Metaspace+Overhead)

FlinkMemory=(JVMHeap+ManagedMemory+DirectMemory)

JVMHeap=FrameHeap+TaskHeap

DirectMemory=(FramewokOffHeap+TaskOffHeap+Network)

上述内存对应jvm参数：

DirectMemory -> -XX:MaxDirectMemorySize

JVMHeap -> -Xms/-Xmx

Metaspace -> -XX:MaxMetaspaceSize

假设运行时候有如下参数：

-Dtaskmanager.numberOfTaskSlots=2 \
-Dtaskmanager.memory.process.size=12g \
-Dtaskmanager.memory.managed.fraction=0.5 \
-Dtaskmanager.memory.jvm-overhead.fraction=0.4 \

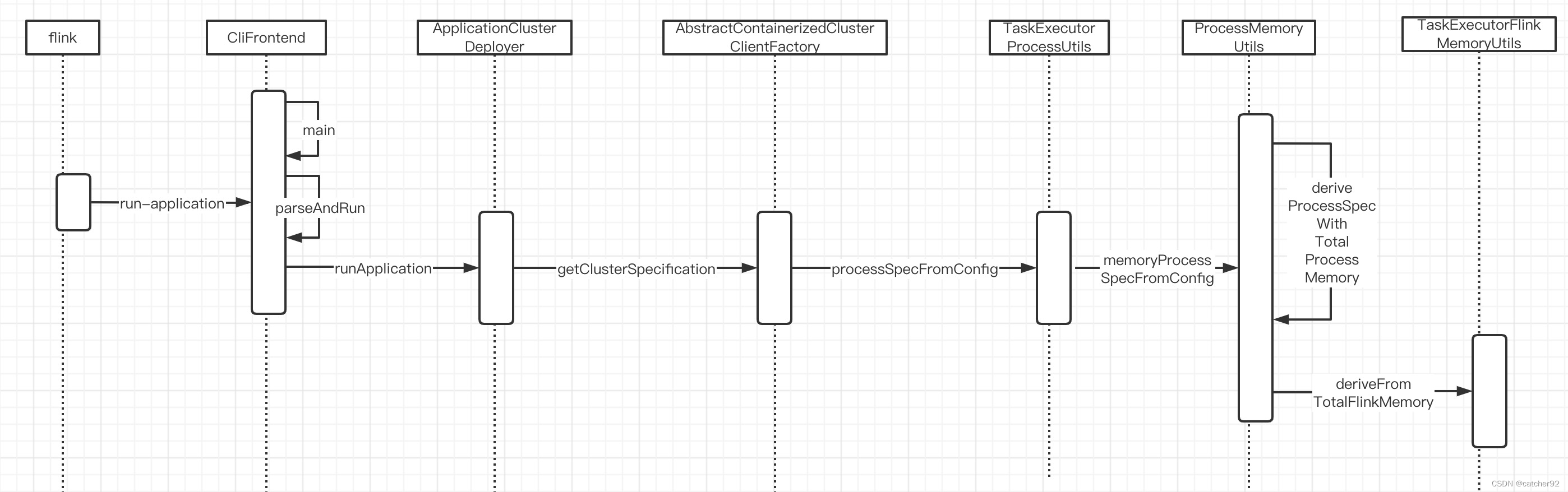

由于我配置了memory.process.size则flink计算内存时候会通过ProcessMemoryUtils#deriveProcessSpecWithTotalProcessMemory这个方法进行内存计算，时序图如下：

 咱们按照这个方法来计算下各个区域的内存大小：

区域	大小	备注
TotalProcessMemory	12288m(12g)	向yarn/k8s申请的进程可以使用的最大内存
MetaspaceMemory	256m(0.25g)	默认值
OverheadMemory	1024m(1g)	计算规则TotalProcessMemory*jvm-overhead.fraction=4.8gb 但是因为jvm-overhead.max是1gb，所以就取1gb
TotalFlinkMemory	11008m(10.75g)	12288-1024-256
ManagedMemory	5504m(5.375g)	TotalFlinkMemory*managed.fraction
NetworkMemory	1024m(1g)	TotalFlinkMemory*network.fraction=11008*0.1=1100.8mb 但是因为taskmanager.memory.network.max为1gb所以就是1gb
frameworkOffHeapMemory	128m(0.125gb)	默认值
taskOffHeapMemory	128m(0.125gb)	默认值
HeapMemory	4224m(4.125gb)	TotalFlinkMemory-ManagedMemory-NetworkMemory-frameworkOffHeapMemory-taskOffHeapMemory

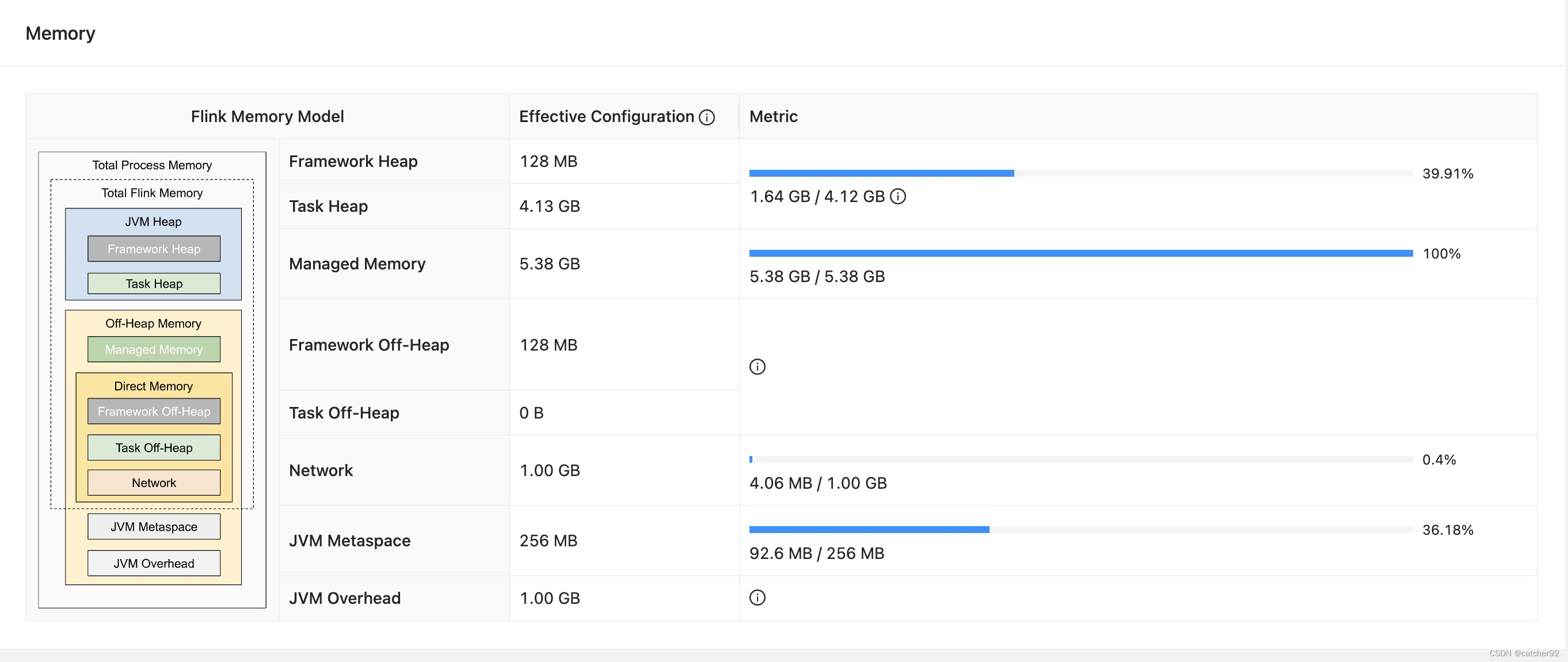

下图是flink-ui界面的内存分配

该界面中四舍五入保留2位小数点，内存与上述表格中一致。
