title: unity-shader-max导出多套uv给unity使用
categories: Unity3d-Shader
tags: [unity, shader, uv, max, uv sets]
date: 2019-05-22 00:03:14
comments: false

在看 GPU Gems 2 的草的时候, 看到里面的风在影响顶点的时候, 这个技巧是在顶点定义中带一个混合权重 (参考: [《GPU%20Gems%202》全书提炼总结/Part1#124-风](https://github.com/QianMo/Game-Programmer-Study-Notes/tree/master/Content/《GPU Gems 2》全书提炼总结/Part1#124-风)) , 那么这个权重就可以放在 顶点色 或 uv 中. 如果放在 uv 中, 那么久需要多套 uv 了.

前篇

unity 目前只支持顶点存四套uv. (从源码上看出来)

namespace UnityEngine.Rendering {
    public enum UVChannelFlags {
        UV0 = 1,
        UV1 = 2,
        UV2 = 4,
        UV3 = 8
    }
}

shader graph 中也可以看出来

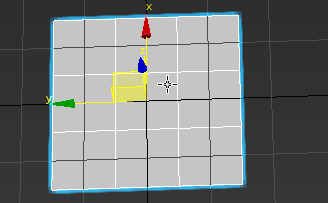

max 添加多套 uv

添加一个 uv展开 修改器, 贴图通道 默认指定为1 (也就是第一套 uv), 然后编辑 uv, 编辑完塌陷这个修改器. 第一套 uv 制作完
再添加一个 uv展开 修改器, 贴图通道 指定为2 (也就是第二套 uv), 此时会谈个提示框, 选择放弃 ( 选择移动的话会把之前的 uv 移到第二套 uv 上), 然后编辑 uv, 编辑完塌陷这个修改器. 第二套 uv 制作完.
如此类推可以继续添加多套 uv, 如果第二套 uv 想在第一套的基础上修改, 可以在第一套 uv 中保存一下, 在编辑第二套 uv 时加载进来.
丢到 unity 中, 可以看到模型里包含的几套uv ( uv,uv2,uv3… )

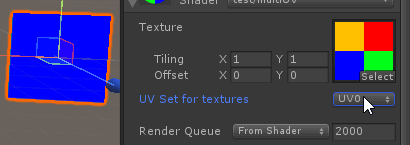

unity 使用多套 uv

shader, 拿最简单的 unlit shader 改一下

Shader "test/multiUV" {
    Properties {
        _MainTex ("Texture", 2D) = "white" {}
        [KeywordEnum(UV0, UV1, UV2)] _UVSet ("UV Set for textures", Float) = 0
    }

    SubShader {
        Tags { "RenderType"="Opaque" }
        LOD 100

        Pass {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            // make fog work
            #pragma multi_compile_fog
            #pragma multi_compile _UVSET_UV0 _UVSET_UV1 _UVSET_UV2

            #include "UnityCG.cginc"

            struct appdata {
                float4 vertex : POSITION;
                float2 texUV0 : TEXCOORD0;
                float2 texUV1 : TEXCOORD1; // 多套uv的语义声明
                float2 texUV2 : TEXCOORD2;
            };

            struct v2f {
                float2 uv : TEXCOORD0;
                UNITY_FOG_COORDS(1)
                float4 vertex : SV_POSITION;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;
            half _UVSet;

            v2f vert (appdata v) {
                v2f o;

                #if _UVSET_UV0
                    float2 dstUv = v.texUV0;
                #elif _UVSET_UV1
                    float2 dstUv = v.texUV1;
                #else
                    float2 dstUv = v.texUV2;
                #endif

                o.vertex = UnityObjectToClipPos(v.vertex);
                o.uv = TRANSFORM_TEX(dstUv, _MainTex);
                UNITY_TRANSFER_FOG(o,o.vertex);
                return o;
            }

            fixed4 frag (v2f i) : SV_Target {
                fixed4 col = tex2D(_MainTex, i.uv);
                UNITY_APPLY_FOG(i.fogCoord, col);
                return col;
            }

            ENDCG
        }
    }
}
