1. 引言

不间断电源（UPS）作为关键基础设施的"电力守护神"，其核心价值在于为数据中心、医疗设备、工业控制等敏感负载提供纯净、不间断的电力供应。

2026年，随着AI算力需求的爆发式增长，数据中心单机柜功率密度从传统的8kW跃升至30kW甚至120kW，对UPS系统的功率等级、响应速度和可靠性提出了前所未有的挑战。

在UPS系统中，电流检测贯穿从市电监测、整流控制、电池管理到逆变输出的全链路。双变换在线式UPS作为对供电质量要求最高的应用类型，其电流检测的精度、带宽和响应速度直接决定了系统能否实现"零中断"切换。

2. 双变换UPS架构与电流检测的核心挑战

2.1 三个关键电流监测节点

整流侧输入电流：监测市电输入状态，为功率因数校正（PFC）提供反馈信号。整流侧电流波形质量直接影响电网侧谐波含量，需满足THDi<5%的并网要求。

直流母线电流：监测整流输出与电池充放电的功率流动，是BMS与UPS功率控制的核心交汇点。

逆变侧输出电流：实时监测负载电流，为逆变器的PWM控制和过载保护提供闭环反馈信号。

2.2 电流检测面临的技术挑战

挑战类型	具体要求	技术指标
带宽需求	高频纹波捕获	≥100kHz
双向精度	正负方向一致性	线性度、温漂控制
绝缘耐压	高压直流母线隔离	6kV以上
长期稳定	宽温范围运行	-40°C至85°C

3. 闭环霍尔电流传感器技术原理

3.1 零磁通工作原理

闭环霍尔电流传感器基于霍尔效应原理，通过检测通电导体周围的磁场强度来测量电流。与开环霍尔传感器相比，闭环结构增加了补偿线圈和反馈回路：

原边电流 Ip → 磁场产生 → 霍尔元件检测 → 放大器 → 补偿线圈
                                                        ↓
                                    负反馈 ← 零磁场状态

这种"零磁通"工作模式带来了显著优势：补偿线圈的深度负反馈有效抑制了霍尔元件的固有噪声和非线性。

3.2 闭环vs开环核心参数对比

python

# 参数对比示例
closed_loop = {
    "精度": "±0.2%~±0.5%",
    "带宽": "100kHz~150kHz",
    "响应时间": "0.5μs~1μs",
    "隔离耐压": "3.5kV~6kV"
}

open_loop = {
    "精度": "±1%~±2%",
    "带宽": "25kHz~50kHz",
    "响应时间": "3μs~10μs",
    "隔离耐压": "2.5kV~5kV"
}

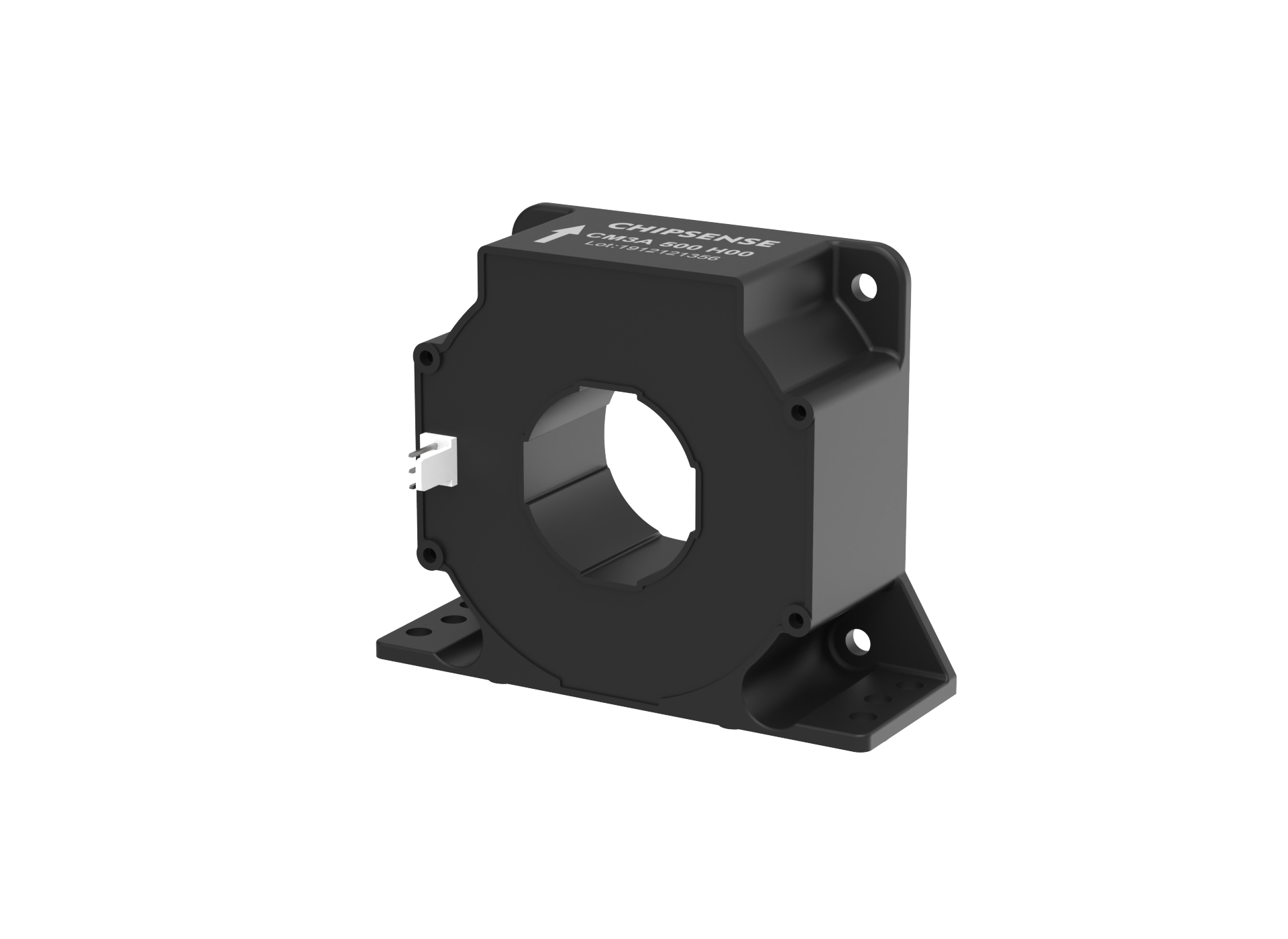

4. 产品选型

4.1 产品参数表

型号	额定电流	精度	带宽	响应时间	隔离耐压
CM1A	100A	±0.2%	100kHz	0.5μs	3.5kV
CM2A	300A	±0.3%	100kHz	0.5μs	3.8kV
CM3A	500A	±0.5%	100kHz	1μs	3.8kV
CM4A	1000A	±0.3%	150kHz	0.5μs	3.8kV
CM5A	2000A	±0.2%	150kHz	0.5μs	6kV

4.2 典型应用场景选型

整流侧输入电流监测：PFC控制目标使输入电流与电压同相且为正弦波。建议选择100kHz以上带宽的传感器，CM1A（100A）或CM2A（300A）是典型选择。

直流母线电流监测：需同时满足精度要求（影响SOC计算）和带宽要求（捕捉高频纹波）。200kVA系统约300A至500A，500kVA系统约800A至1000A，兆瓦级系统可达2000A以上。

逆变侧输出电流监测：建议选择额定电流为实际运行电流1.5倍至2倍的传感器。CM2A（300A）或CM3A（500A）适合200kVA功率等级。

4.3 按功率等级选型决策表

// 伪代码：选型逻辑
if (power < 100kVA) {
    select = CM1A; // 100A
} else if (power < 300kVA) {
    select = CM2A; // 300A
} else if (power < 500kVA) {
    select = CM3A; // 500A
} else if (power < 1000kVA) {
    select = CM4A; // 1000A
} else {
    select = CM5A; // 2000A
}
