压控开关SW是 LTspice 中的基本电路元件之一。它的实用之处在于，提供了一种简单的方法，能够在仿真过程中动态地为电路添加开路或短路行为。虽然设计者在完善原理图时，最终可能需要引入更精确的场效应管或开关模型，但在设计初期，使用这种简单的开关元件足以帮助快速启动仿真验证。

1. 放置SW symbol

打开想要添加开关的原理图。或者选择 文件 (File) → 新建原理图 (New Schematic) 来创建一个新的原理图。

选择 编辑 (Edit) → 元件 (Component)（或按快捷键 P），然后在元件库中选择 sw。您可以使用 旋转 (Rotate)（快捷键 Ctrl+R）和 镜像 (Mirror)（快捷键 Ctrl+E）命令来微调开关符号的方向。点击 放置 (Place)，然后在原理图上单击以放置新开关。

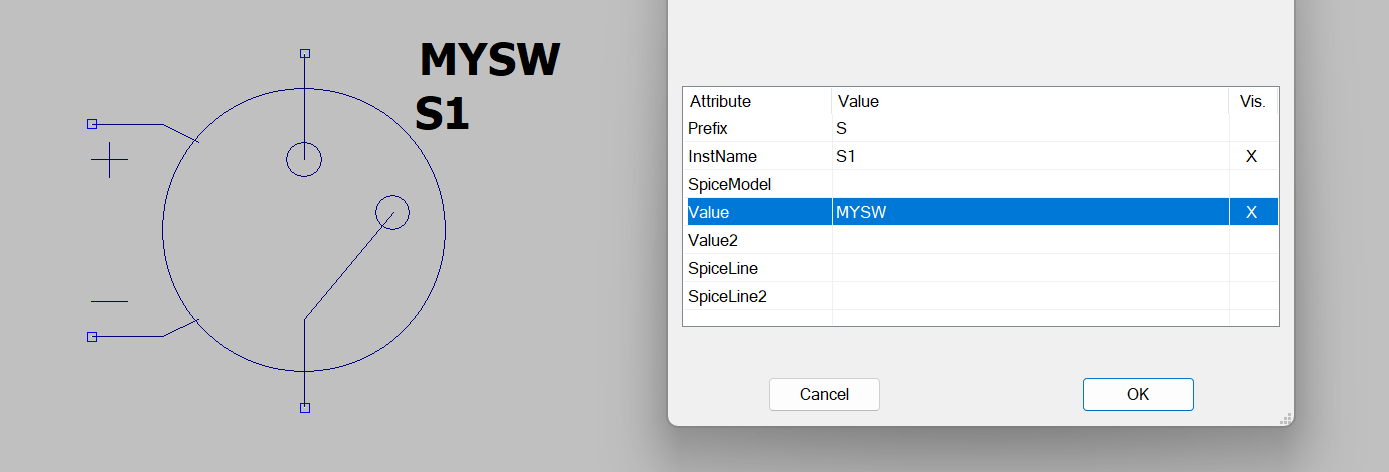

Value初始值是SW，为避免影响对LTspice语法. model的影响，将SW修改为MYSW。

（我之前几乎总在这一步和放置语法时纠结，尤其是后面再修改老是会忘记.model SW SW（）哪个SW是component Value,特别是SW放置多的时候）

2. 放置语法.model MYSW SW()

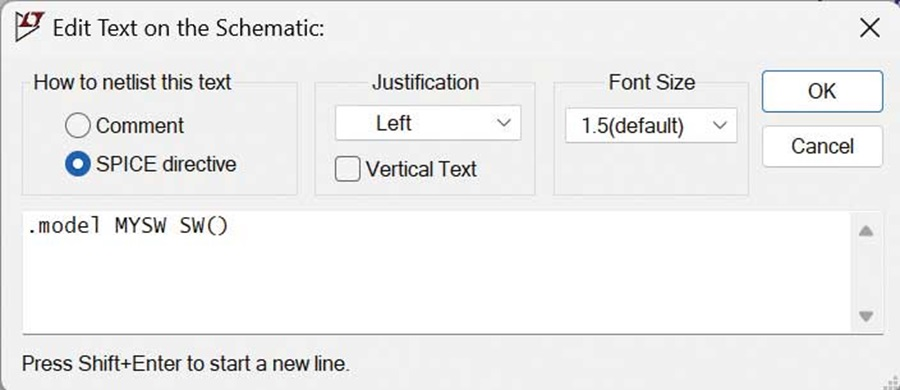

必须放置.model MYSW SW()，否则MYSW无法使用.

.model MYSW SW()相当于.model MYSW SW(Ron=1 Roff=1T Vt=0 Vh=0 Lser=0 Vser=0)

以上定义不分先后顺序

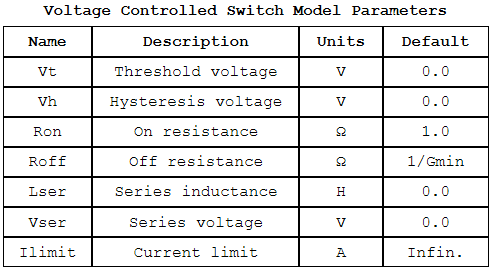

初始值如下图所示，Lser、Vser、Ilimit很少用到，不做过多解释

3. 建立原理图，开始仿真

3.1 Vh=0（理想跳变）

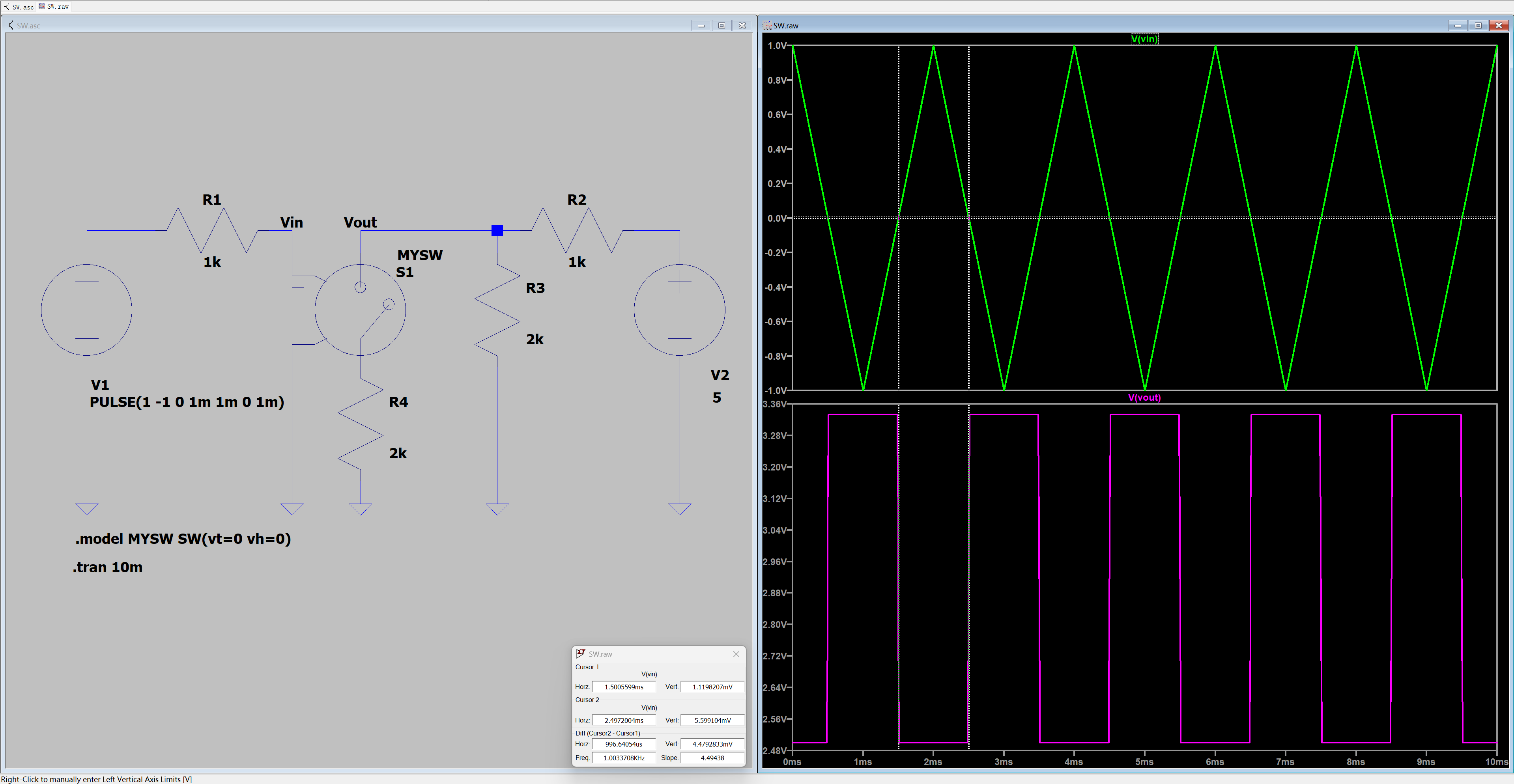

Vth=0，大于0V时SW闭合，小于0V时SW断开

Vth=0，没有迟滞

如图所示,当Vin从-1V到1V，Vin>0V时，R3//R4后与R2分压，Vout=2.5V

当Vin从1V到-1V,Vin<-0V时，R3与R2分压，Vout=3.33V

3.2 Vh>0 出现迟滞（施密特触发）

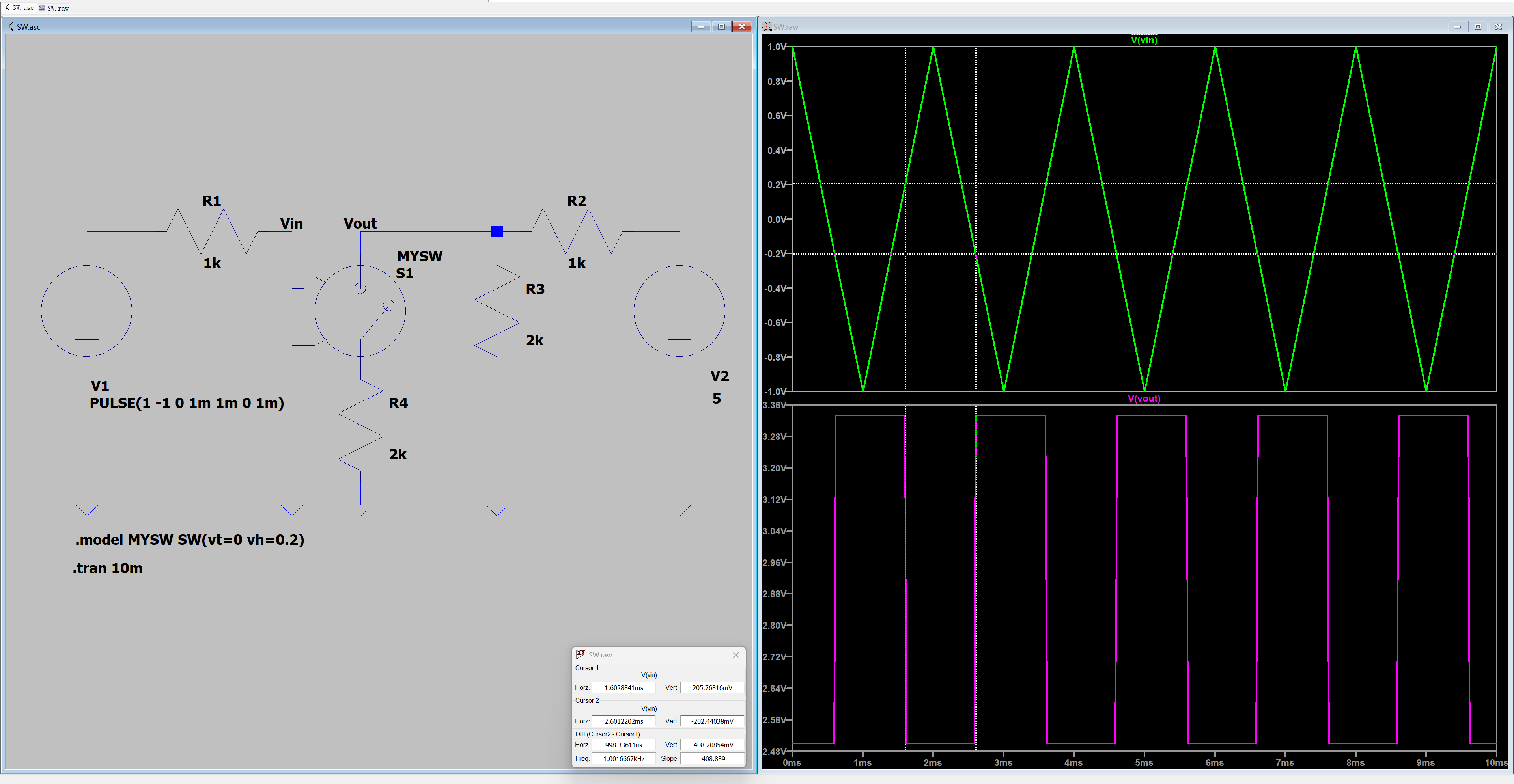

Vt+Vh=0.2V; Vt-Vh=-0.2V

如图所示,当Vin从-1V到1V，Vin>0.2V时，R3//R4后与R2分压，Vout=2.5V

当Vin从1V到-1V,Vin<-0.2V时，R3与R2分压，Vout=3.33V

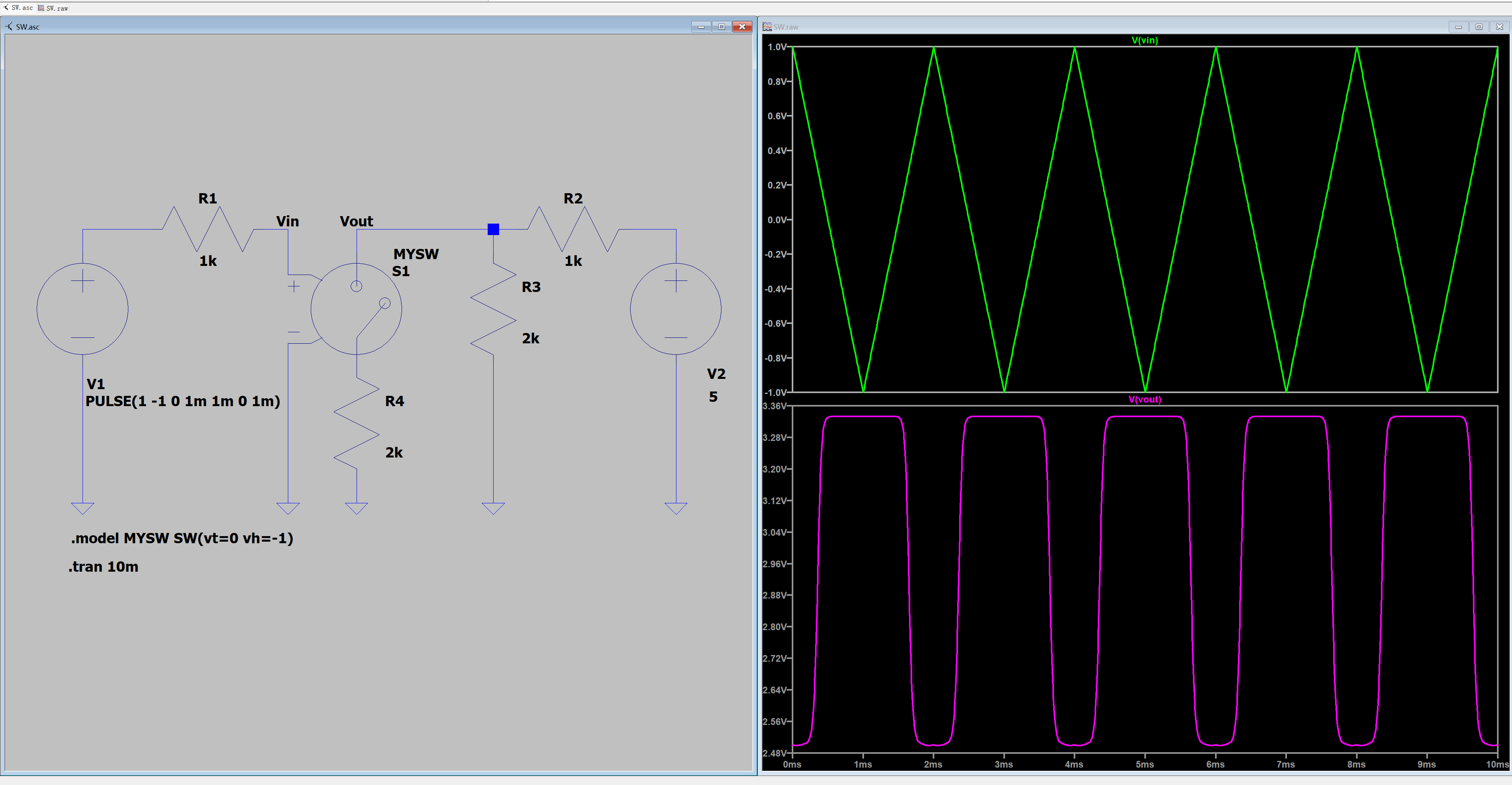

3.3 Vh<0时，平滑过渡

请注意，负的 Vh​ 仅产生平滑过渡区间，并不产生任何迟滞效应。

很少用到，如果有用到的，欢迎评论区留言讨论

---
