stm32g431 esc 无感foc非线性磁链观测器速度环电流环零速双闭环启动带载运行堵转力矩保持算法资料只卖资料，没有硬件实物。资料包括cubemx配置文件，mdk项目文件，调试笔记，全部源代码c语言，无封包，带中文注释。

最近在玩STM32G431做无感FOC驱动，尝试实现零速带载启动和堵转力矩保持功能。实测这套非线性磁链观测器方案在零速工况下确实能稳住，分享一下实现过程中的关键点。

先说磁链观测器的实现核心，这个非线性观测器不需要传统PLL结构，直接通过电流和电压重构磁链。核心代码截取：

//非线性观测器核心运算
void FluxObserver_Update(FluxObserver* f, float u_alpha, float u_beta, float i_alpha, float i_beta)
{
    //磁链微分方程
    float d_psi_alpha = u_alpha - RS * i_alpha - cross * f->psi_beta;
    float d_psi_beta = u_beta - RS * i_beta + cross * f->psi_alpha;

    //非线性反馈项
    float e_alpha = i_alpha - f->i_alpha_hat;
    float e_beta = i_beta - f->i_beta_hat;
    float k = 2.0f * FO_GAIN * (e_alpha * f->psi_alpha + e_beta * f->psi_beta);

    //状态更新
    f->psi_alpha += (d_psi_alpha + k * f->psi_alpha) * DT;
    f->psi_beta += (d_psi_beta + k * f->psi_beta) * DT;

    //电流观测
    f->i_alpha_hat = (f->psi_alpha - LS * i_alpha) / LM;
    f->i_beta_hat = (f->psi_beta - LS * i_beta) / LM;
}

这里的关键在于非线性反馈项的设计，通过电流误差与磁链的乘积构建增益项，有效增强系统阻尼。调试中发现增益系数FO_GAIN取值在0.5-2之间效果最佳，过大会引起高频振荡。

零速启动阶段采用电流环+速度环双闭环结构，这里有个坑点：速度环积分器初始值必须预置为负载力矩对应的电流值。启动流程代码框架：

void Startup_Handler(void)
{
    //阶段1：强制角度对齐
    SetAngleForce(0);
    CurrentLoop_Run(ALIGN_CURRENT);
    HAL_Delay(500);

    //阶段2：开环加速
    for(int i=0; i<OPENLOOP_STEPS; i++){
        angle += angle_step;
        CurrentLoop_Run(OPENLOOP_CURRENT);
        HAL_Delay(OPENLOOP_DELAY);
    }

    //阶段3：闭环切换
    SpeedController_SetIntegral(ESTIMATED_LOAD_TORQUE/SPEED_KI);
    Enable_SpeedLoop();
}

调试笔记里特别标注了切换瞬间的防抖处理：在闭环切入前需要将观测器输出的角度偏移量补偿到当前开环角度，避免相位突变造成抖动。

堵转检测逻辑需要结合速度和电流综合判断，这里采用滑动窗口方差检测法：

uint8_t Check_StallCondition(void)
{
    static float speed_buffer[STALL_WINDOW_SIZE];
    static int index = 0;

    speed_buffer[index] = GetMotorSpeed();
    index = (index + 1) % STALL_WINDOW_SIZE;

    //计算窗口内速度方差
    float mean = 0, variance = 0;
    for(int i=0; i<STALL_WINDOW_SIZE; i++) mean += speed_buffer[i];
    mean /= STALL_WINDOW_SIZE;
    for(int i=0; i<STALL_WINDOW_SIZE; i++) variance += (speed_buffer[i]-mean)*(speed_buffer[i]-mean);

    return (variance < STALL_THRESHOLD) && (GetOutputCurrent() > CURRENT_THRESHOLD);
}

当检测到堵转时，切换到力矩保持模式，此时速度环完全退出，电流环给定q轴电流为预设堵转力矩值，同时d轴电流注入高频扰动维持角度观测。

实测中发现电机参数对观测器影响较大，特别是定子电阻RS的温度漂移问题。项目中采用在线参数辨识，通过注入高频信号实时修正：

void Rs_OnlineIdentification(void)
{
    //注入6kHz方波扰动
    static uint8_t toggle = 0;
    float disturb = toggle ? IDENT_DISTURB : -IDENT_DISTURB;
    toggle = !toggle;

    //采集响应电流
    float i_response = GetCurrentFeedback();

    //递推最小二乘算法更新RS
    static float P = 1e6, theta = RS_NOMINAL;
    float phi = -i_response;
    float K = P * phi / (IDENT_LAMBDA + phi * P * phi);
    theta += K * (disturb - phi * theta);
    P = (1 - K * phi) * P / IDENT_LAMBDA;

    RS = theta; //更新全局RS值
}

这套算法在堵转工况下仍能持续运行，保证参数准确性。调试时需要特别注意注入信号的幅值选择，过大会引起可闻噪声，过小则影响辨识精度。

工程文件里包含完整的中文注释版代码，从CubeMX配置到速度环参数整定都有详细说明。比如PWM载波频率设置为20kHz时，ADC采样触发点的配置技巧：

//PWM定时器配置关键代码
htim1.Instance->ARR = PWM_PERIOD - 1;
htim1.Instance->CCR1 = PWM_PERIOD / 2;
htim1.Instance->CCER |= TIM_CCER_CC1NE;
__HAL_TIM_ENABLE_PWMN_OUTPUT(&htim1);

//ADC触发配置
ADC_TriggerConfig(
    hadc1,
    ADC_EXTERNALTRIGINJEC_EDGE_RISING,
    ADC_EXTERNALTRIGCONV_T1_CC1
);

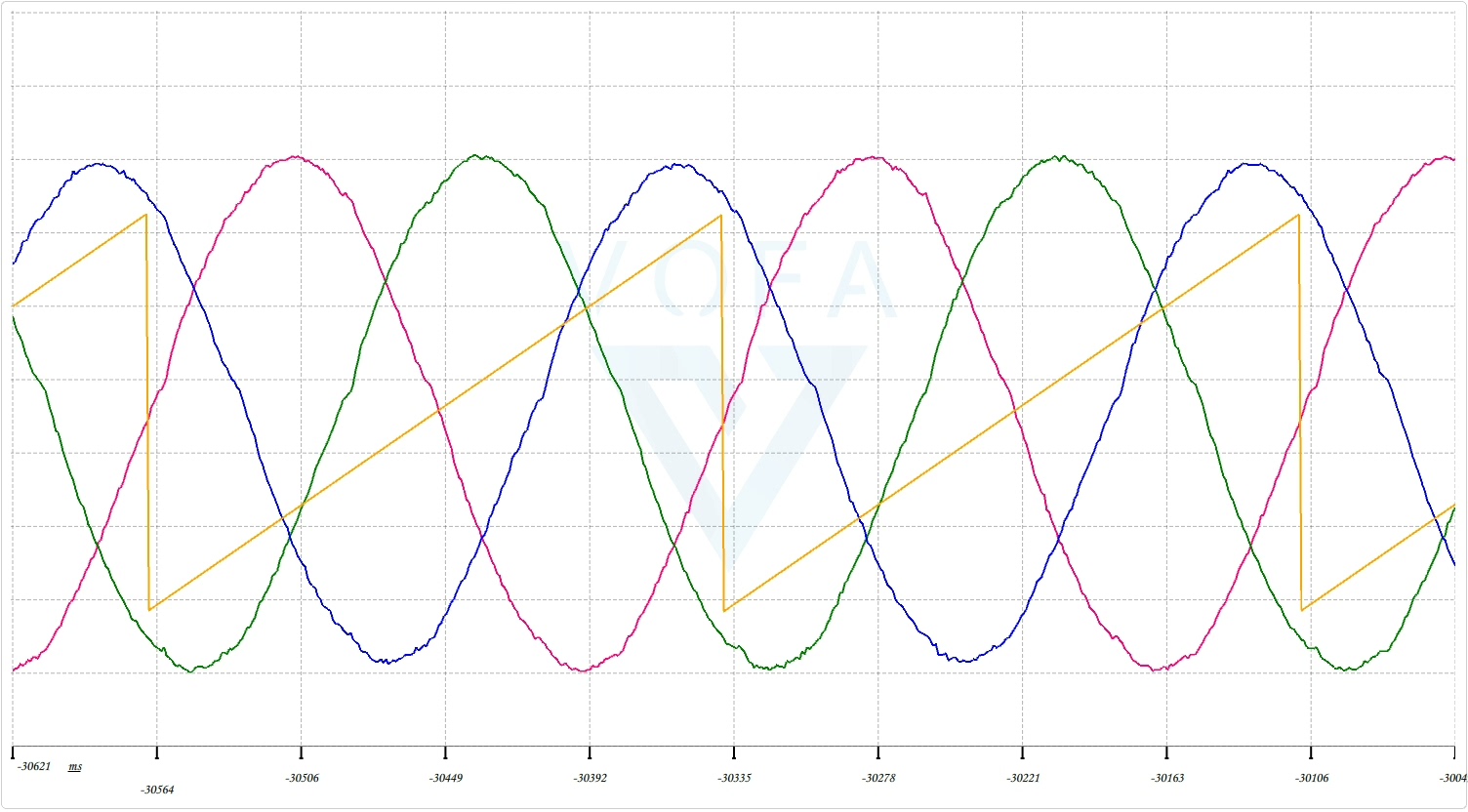

这种配置下ADC在PWM中心对齐的波谷处采样，有效规避开关噪声。工程实测波形显示电流采样毛刺控制在5%以内，完全满足无感FOC需求。
