在接口测试用例设计的领域中，我们常常会遇到一些复杂的接口逻辑。它们并非简单的输入输出关系，而是存在着各种条件的组合和制约。这时候，传统的测试用例设计方法可能就显得力不从心了，而因果图法正是为解决这类复杂接口逻辑测试用例设计难题而生的。接下来，我们就一起深入了解因果图法的原理、如何绘制因果图和判定表，以及通过实际案例来掌握用例的生成。
在这里插入图片描述

因果图法的原理

因果图法是一种基于逻辑关系的测试用例设计方法，它通过分析输入条件之间的因果关系，将其转化为图形表示，进而生成判定表，最终得到测试用例。这里的“因”指的是输入条件，“果”则是输出结果。

在实际的接口中，输入条件之间可能存在着多种逻辑关系，比如“与”“或”“非”等。因果图法就是要把这些复杂的逻辑关系清晰地呈现出来。举个例子，在一个电商系统的接口中，用户下单时可能需要同时满足商品有库存、用户账户余额充足、用户未被限制购买这三个条件，订单才能成功生成。这里的三个条件就是“因”，订单成功生成就是“果”，它们之间是“与”的关系。

因果图法的核心优势在于，它能够全面地考虑输入条件的各种组合情况，避免遗漏可能导致错误的情况。通过图形化的表示，测试人员可以更加直观地理解接口的逻辑，从而设计出更全面、更有效的测试用例。

绘制因果图

绘制因果图是因果图法的关键步骤之一，它能够将接口的输入输出逻辑关系直观地展示出来。下面我们来详细了解绘制因果图的步骤和需要注意的地方。

确定原因和结果

首先要明确接口的输入条件作为原因，输出结果作为结果。以一个简单的登录接口为例，输入条件（原因）可能有用户名正确、密码正确；输出结果（果）可能有登录成功、登录失败。在实际的复杂接口中，可能会有多个输入条件和输出结果，这就需要我们仔细分析接口的文档和功能，确保不遗漏重要的信息。

分析因果逻辑关系

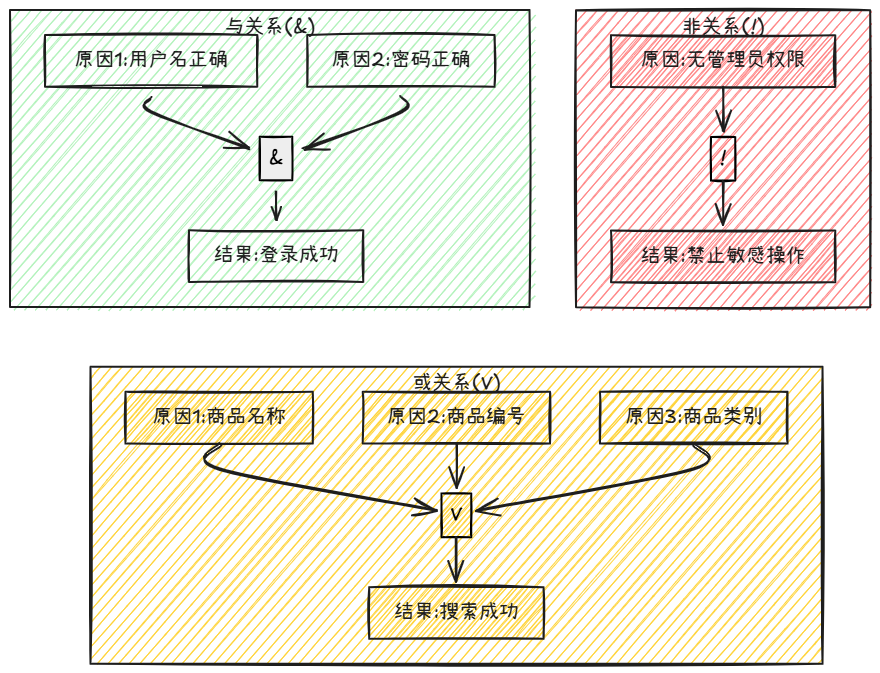

确定了原因和结果后，就要分析它们之间的逻辑关系。常见的逻辑关系有：

与关系：只有当所有的原因都成立时，结果才会成立。比如上面提到的登录接口，只有用户名正确并且密码正确，登录才能成功。
或关系：只要有一个或多个原因成立，结果就会成立。例如，在一个搜索接口中，搜索条件可以是商品名称、商品编号或商品类别，只要输入其中一个有效的条件，就可以进行搜索。
非关系：原因成立时，结果不成立；原因不成立时，结果成立。例如，在一个权限验证接口中，如果用户没有管理员权限（原因），那么就不能进行某些敏感操作（结果）。

在这里插入图片描述

绘制因果图

根据分析得到的因果逻辑关系，使用特定的符号来绘制因果图。通常，原因用节点表示，结果也用节点表示，逻辑关系用相应的连线和符号表示。例如，“与”关系可以用一个带“&”符号的连线表示，“或”关系可以用一个带“∨”符号的连线表示，“非”关系可以用一个带“~”或者“!”符号的连线表示。

在绘制因果图时，要注意图形的清晰和简洁，避免出现过于复杂的线条和交叉。同时，要对每个节点和连线进行标注，以便后续的理解和分析。

在这里插入图片描述

生成判定表

判定表是因果图法的另一个重要产物，它将因果图中的信息以表格的形式呈现出来，更加方便我们生成测试用例。下面我们来看生成判定表的步骤。

列出所有原因和结果

将因果图中确定的原因和结果分别列在判定表的顶部和左侧。例如，对于上面的登录接口，判定表的顶部可以列出“用户名正确”“密码正确”，左侧可以列出“登录成功”“登录失败”。

用例编号	商品有库存	账户余额充足	未被限制购买	配送方式正确	订单成功	订单失败
TC01	Y	Y	Y	Y	Y	N
TC02	N	Y	Y	Y	N	Y
TC03	Y	N	Y	Y	N	Y
TC04	Y	Y	N	Y	N	Y
TC05	Y	Y	Y	N	N	Y

确定原因的所有组合情况

根据原因的数量，计算出所有可能的组合情况。如果有 n 个原因，那么组合情况就有 2^n 种。对于登录接口，有 2 个原因，所以组合情况有 2^2 = 4 种，分别是（用户名正确，密码正确）、（用户名正确，密码错误）、（用户名错误，密码正确）、（用户名错误，密码错误）。

根据因果逻辑关系填写结果

对于每一种原因组合，根据因果图中分析得到的逻辑关系，填写相应的结果。例如，对于（用户名正确，密码正确）的组合，根据“与”关系，登录应该成功，就在“登录成功”对应的单元格中填写“Y”，在“登录失败”对应的单元格中填写“N”。

简化判定表

在实际情况中，有些原因组合可能是不可能出现的，或者某些结果是可以根据其他结果推导出来的。这时候就需要对判定表进行简化，去除不必要的行和列，使判定表更加简洁。

实操案例：复杂接口的测试用例生成

下面我们通过一个实际的复杂接口案例，来完整地演示如何使用因果图法设计测试用例。

案例背景

假设我们有一个电商系统的订单处理接口，该接口用于处理用户的订单。输入条件包括：商品有库存、用户账户余额充足、用户未被限制购买、用户选择了正确的配送方式。输出结果有：订单成功生成、订单生成失败。

绘制因果图

确定原因和结果：原因是商品有库存、用户账户余额充足、用户未被限制购买、用户选择了正确的配送方式；结果是订单成功生成、订单生成失败。
分析因果逻辑关系：只有当所有原因都成立时，订单才能成功生成，即它们之间是“与”关系。

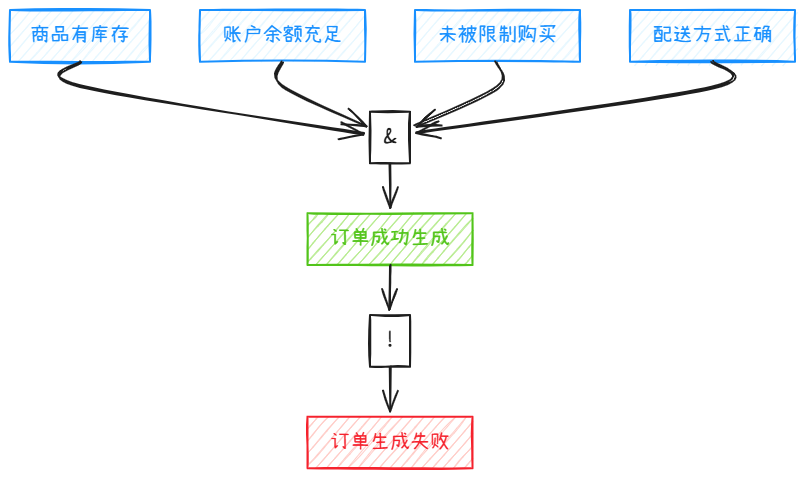

绘制因果图：用节点表示原因和结果，用带“&”符号的连线连接各个原因节点和结果节点“订单成功生成”，同时用“非”关系连接“订单成功生成”和“订单生成失败”。

生成判定表

列出所有原因和结果：将四个原因列在判定表顶部，两个结果列在左侧。
确定原因的所有组合情况：由于有 4 个原因，所以组合情况有 2^4 = 16 种。
根据因果逻辑关系填写结果：对于所有原因都成立的组合，订单成功生成，填写“Y”；否则订单生成失败，填写“N”。
简化判定表：经过分析，发现没有不可能出现的组合，所以判定表无需简化。

生成测试用例

根据判定表，为每一种原因组合生成一个测试用例。测试用例包括测试用例编号、测试用例名称、输入条件、预期结果等信息。例如，对于（商品有库存，用户账户余额充足，用户未被限制购买，用户选择了正确的配送方式）的组合，测试用例编号可以为“TC01”，测试用例名称为“所有条件满足，订单生成成功”，输入条件为相应的四个条件，预期结果为“订单成功生成”。
