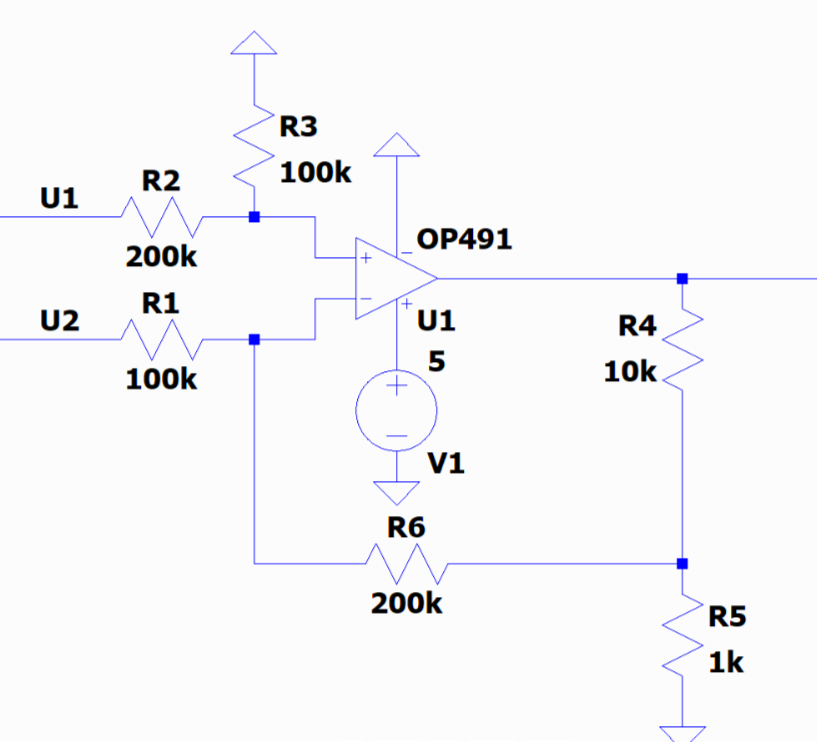

1.差分放大电路

计算公式：

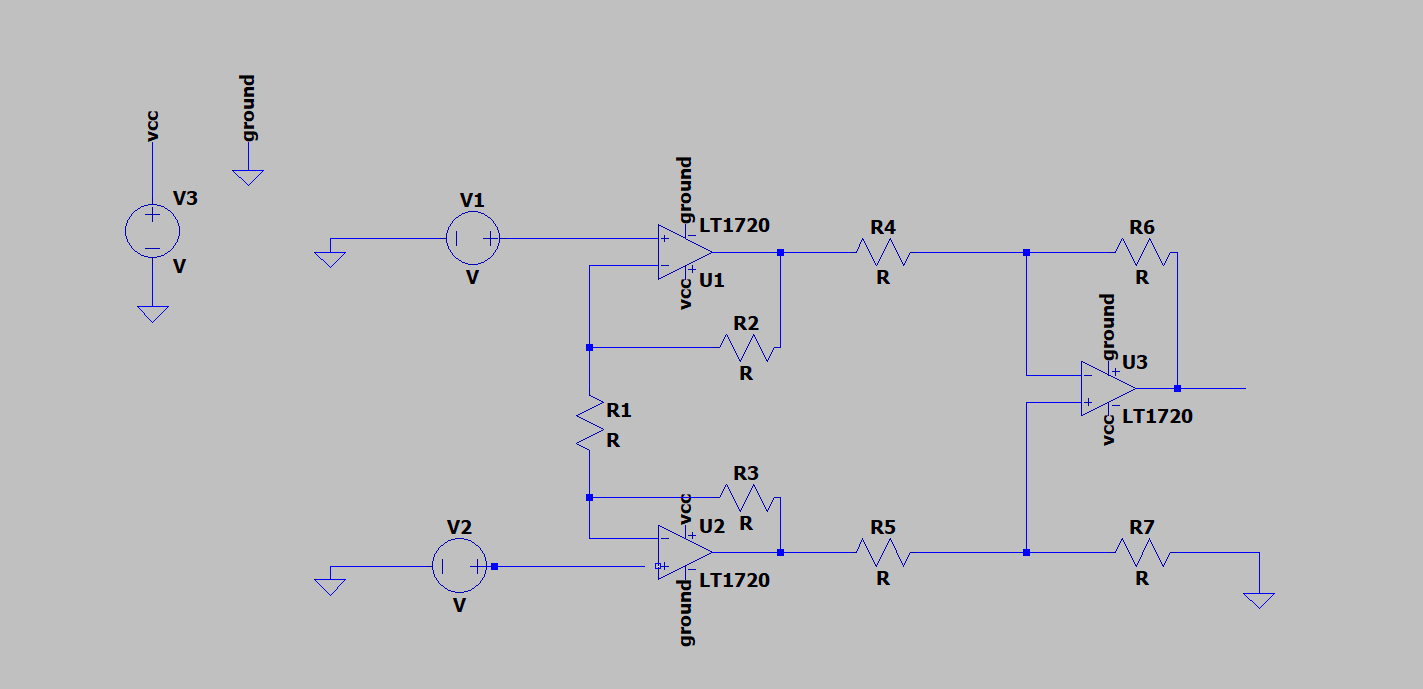

2.仪用放大电路

  高精度放大：放大微弱信号（如传感器输出；噪声抑制：通过对称设计抑制共模干扰；阻抗匹配：高输入阻抗减少对信号源的负载影响；信号调理：将差分信号转换为单端输出，便于后续处理

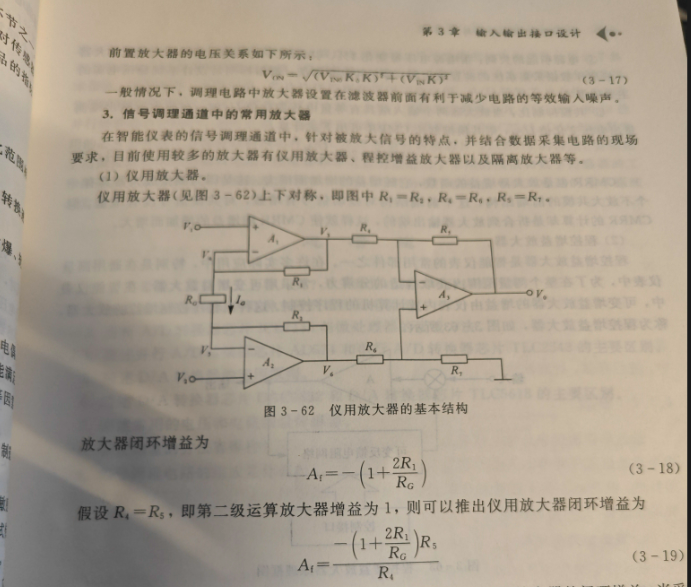

电路增益如图所示：

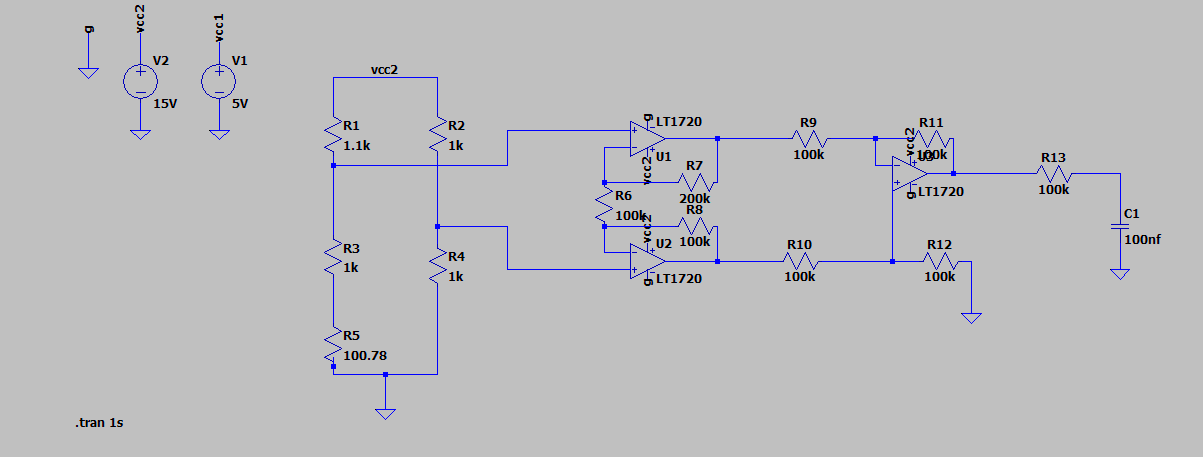

3.三线制pt100测温电路

 三线制电桥+仪用放大器+rc滤波

  pt100的工作原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成近似匀速的增长。但他们之间的关系并不是简单的正比的关系，而更应该趋近于一条抛物线。

  三线制PT100通过使用三根导线（一根激励线、两根测量线）来消除导线电阻对测量精度的影响。由于PT100的电阻值变化很小（约0.385Ω/℃），导线本身的电阻（通常为几欧姆）会显著干扰测量结果。在三线制中，两根测量线分别接入电桥的两个相邻桥臂，当导线电阻相等时，其影响会相互抵消，从而确保测量的准确性。相比两线制，三线制能有效补偿导线电阻和接触电阻带来的误差，特别适用于长距离传输或高精度测温场景，虽然增加了布线复杂度，但换来了测量精度的显著提升。

仿真结果：

温度（°c）	输出（mv）
0	176.07193
20	217.91206
30	263.80932
40	309.42816
50	354.77063
