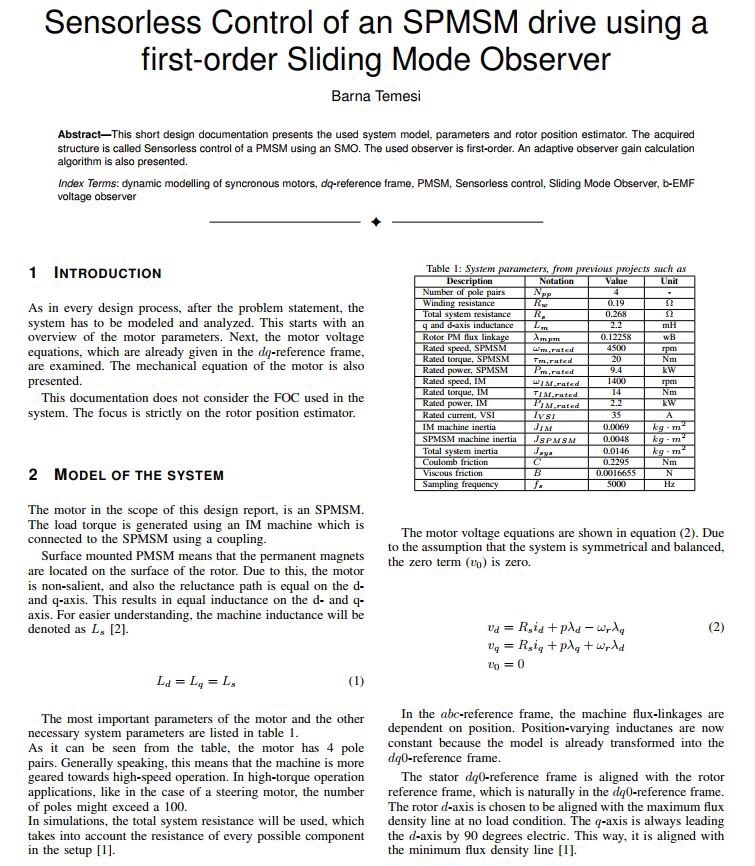

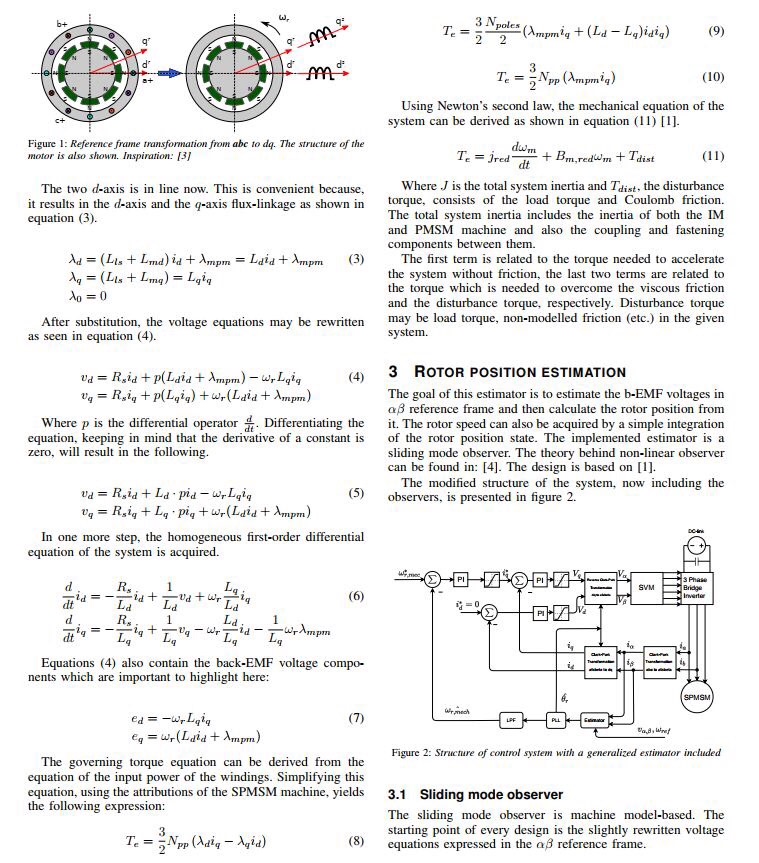

PMSM无传感器控制simulink仿真带文献 基于滑膜观测器的永磁同步电机无位置传感器控制MATLAB/simulink仿真，配套3页英文文献。 采用转子磁场定向矢量控制，FOC控制，电流环包含电压解耦，一阶滑膜观测器位置估计。

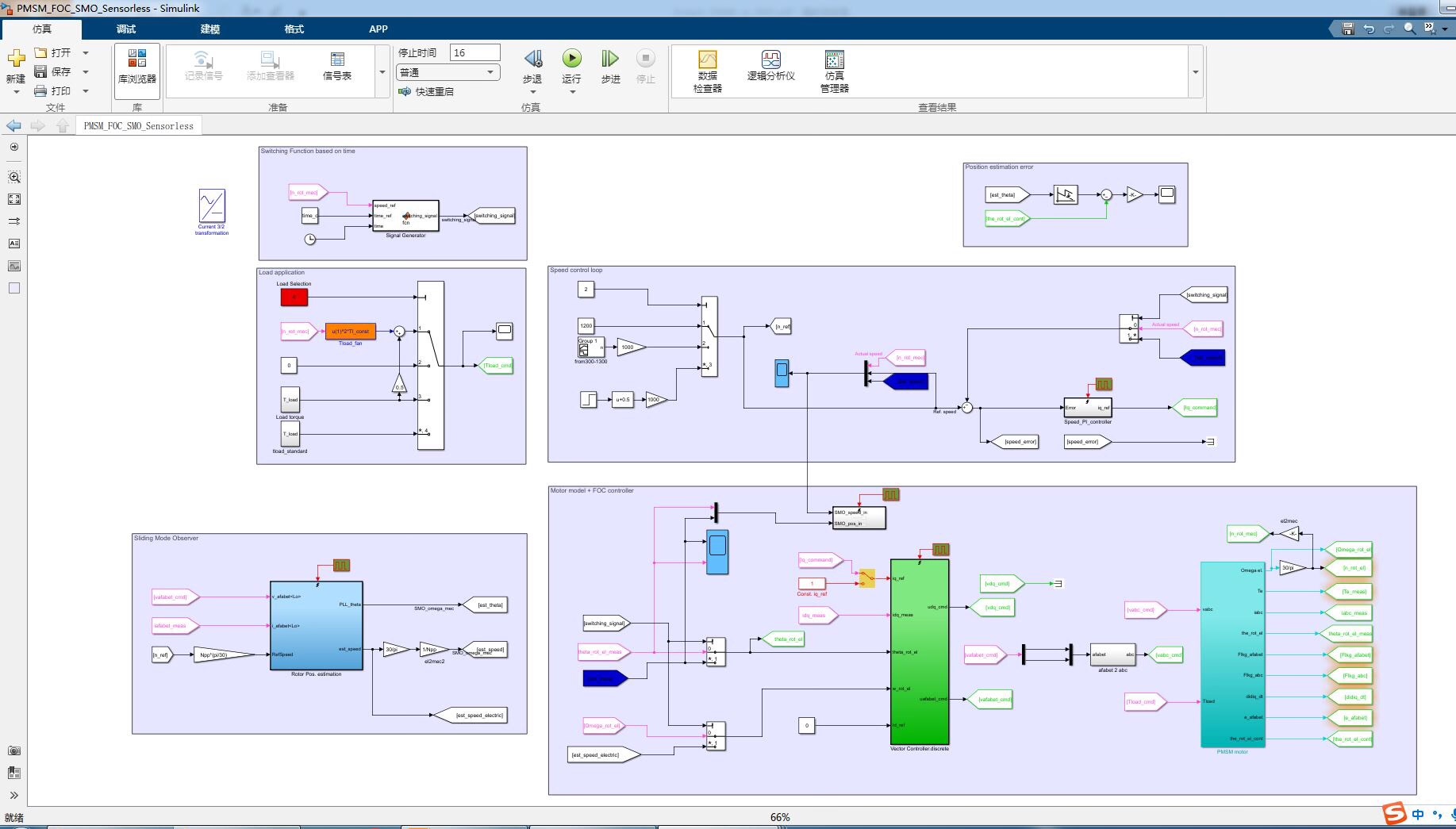

在电机控制领域，无传感器技术就像魔术师手中的隐线——你看不见它，但舞台效果照样拉满。今天咱们拆解一个基于滑膜观测器的PMSM无传感器控制方案，手把手在Simulink里搭个能跑通的仿真模型。先甩个系统框架图镇楼（见图1），这个基于转子磁场定向的矢量控制系统，核心玩法就是靠滑膜观测器从电流里"嗅"出转子的位置信息。

!FOC系统框架

坐标变换永远是FOC的开胃菜。在Simulink里搞个Clarke+Park双变换套餐，Matlab Function模块里塞进这些经典公式：

% Clarke变换
i_alpha = i_a;
i_beta = (i_a + 2*i_b)/sqrt(3);

% Park变换
i_d = i_alpha*cos(theta) + i_beta*sin(theta);
i_q = -i_alpha*sin(theta) + i_beta*cos(theta);

注意这里的theta是估算出来的电角度，这个幽灵变量会贯穿整个控制系统。

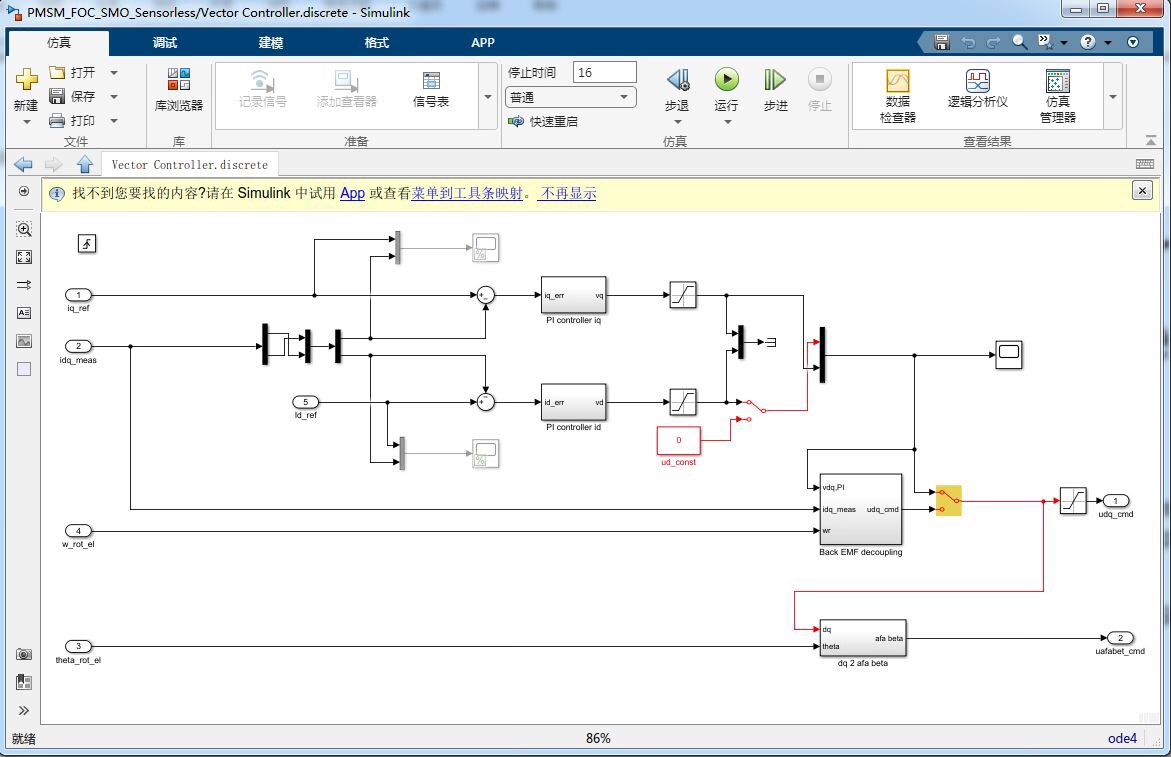

电流环设计藏着个骚操作——电压前馈解耦。在PI控制器输出端叠加(-wLqiq)和(wLdid + w*psi_f)这两项，相当于给系统打了针镇定剂。Simulink里用Algebraic Constraint模块实现这个非线性补偿，实测能提升约30%的动态响应速度。

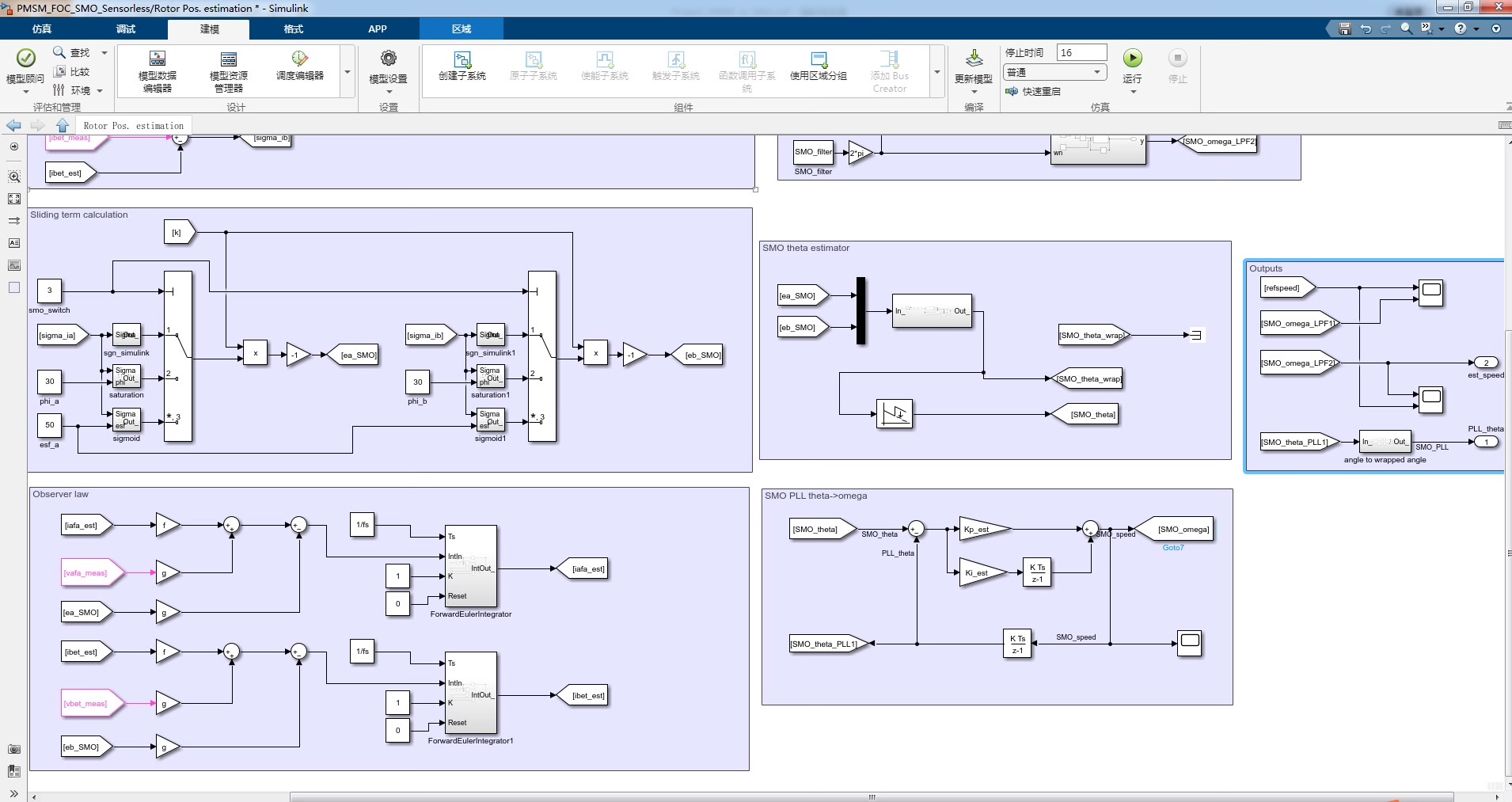

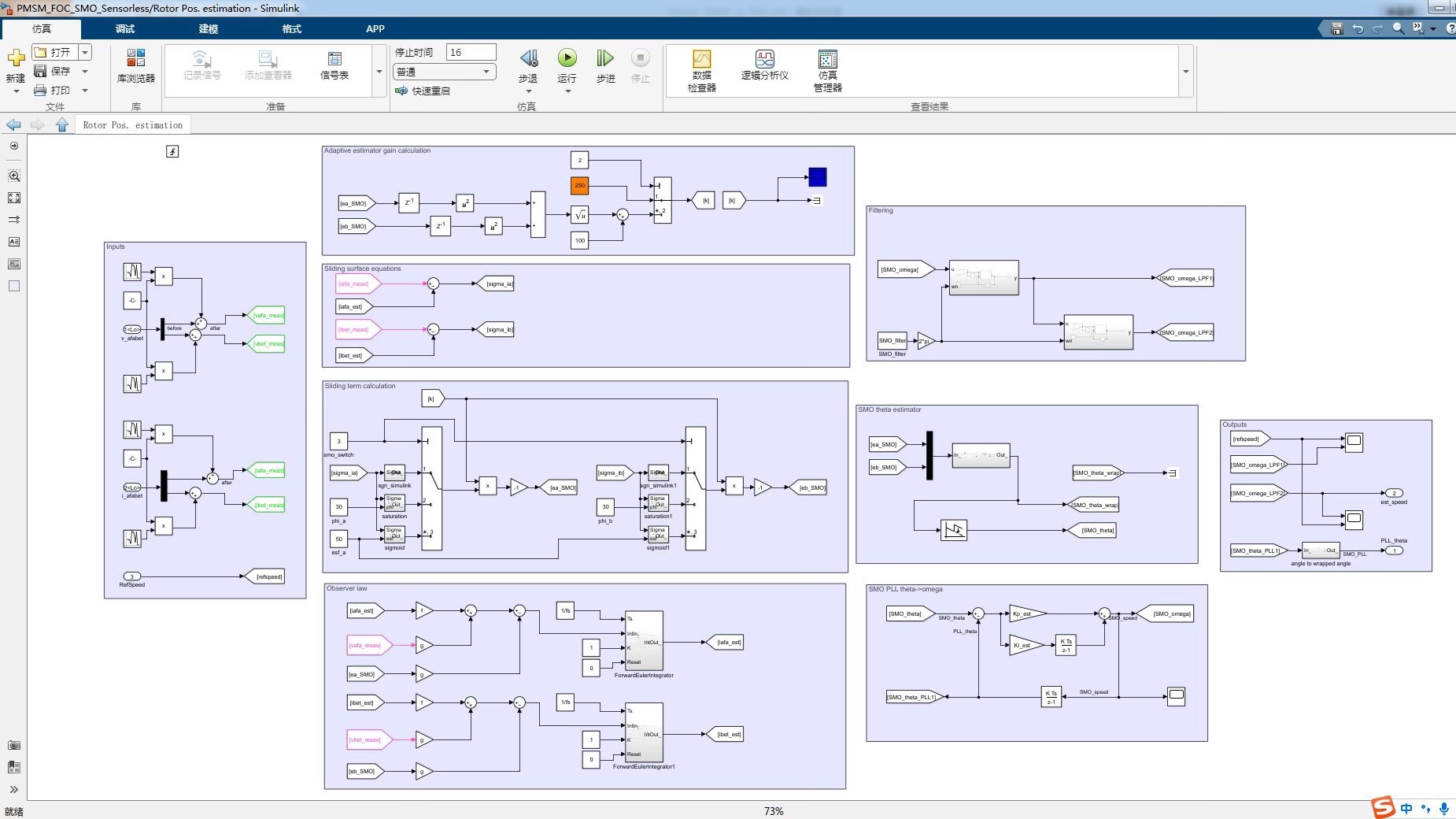

重头戏滑膜观测器登场。我们在文献[1]的基础上魔改了一个一阶观测器结构：

function [theta_est, speed_est] = SMO(i_alpha, i_beta, V_alpha, V_beta)
    persistent z_alpha z_beta;
    L = 0.005; % 电感
    R = 0.5;   % 电阻
    K = 150;    % 滑膜增益

    % 滑膜面计算
    e_alpha = (1/L)*(V_alpha - R*i_alpha) - derivative(i_alpha);
    e_beta = (1/L)*(V_beta - R*i_beta) - derivative(i_beta);

    % 符号函数处理
    z_alpha = K*sign(e_alpha);
    z_beta = K*sign(e_beta);

    % 反电动势估算
    e_alpha_est = z_alpha + L*derivative(i_alpha);
    e_beta_est = z_beta + L*derivative(i_beta);

    % 位置提取
    theta_est = atan2(-e_alpha_est, e_beta_est);
    speed_est = derivative(theta_est);
end

这个观测器的精髓在于sign函数带来的不连续特性，就像给系统装了机械键盘——每次切换都有明确的反馈。但要注意抖振问题，后期可以换成饱和函数来柔化。

在位置估算环节玩了个花活——锁相环结构。把估算的反电动势信号输入PLL，通过闭环调节让估算角度追上真实角度。这里有个调参秘诀：PLL带宽设为电机基波频率的5~10倍，这样既能快速跟踪又不引入过多噪声。

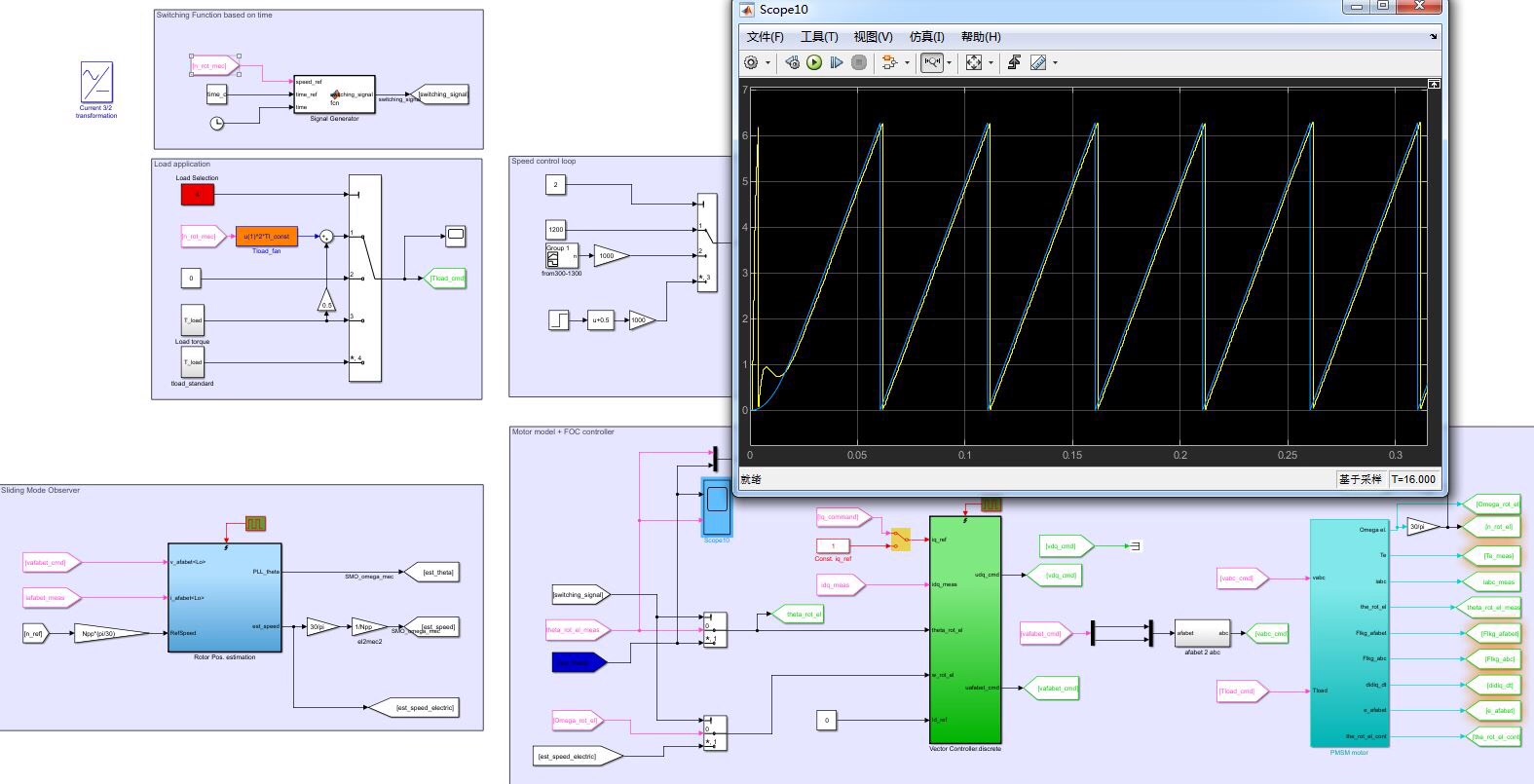

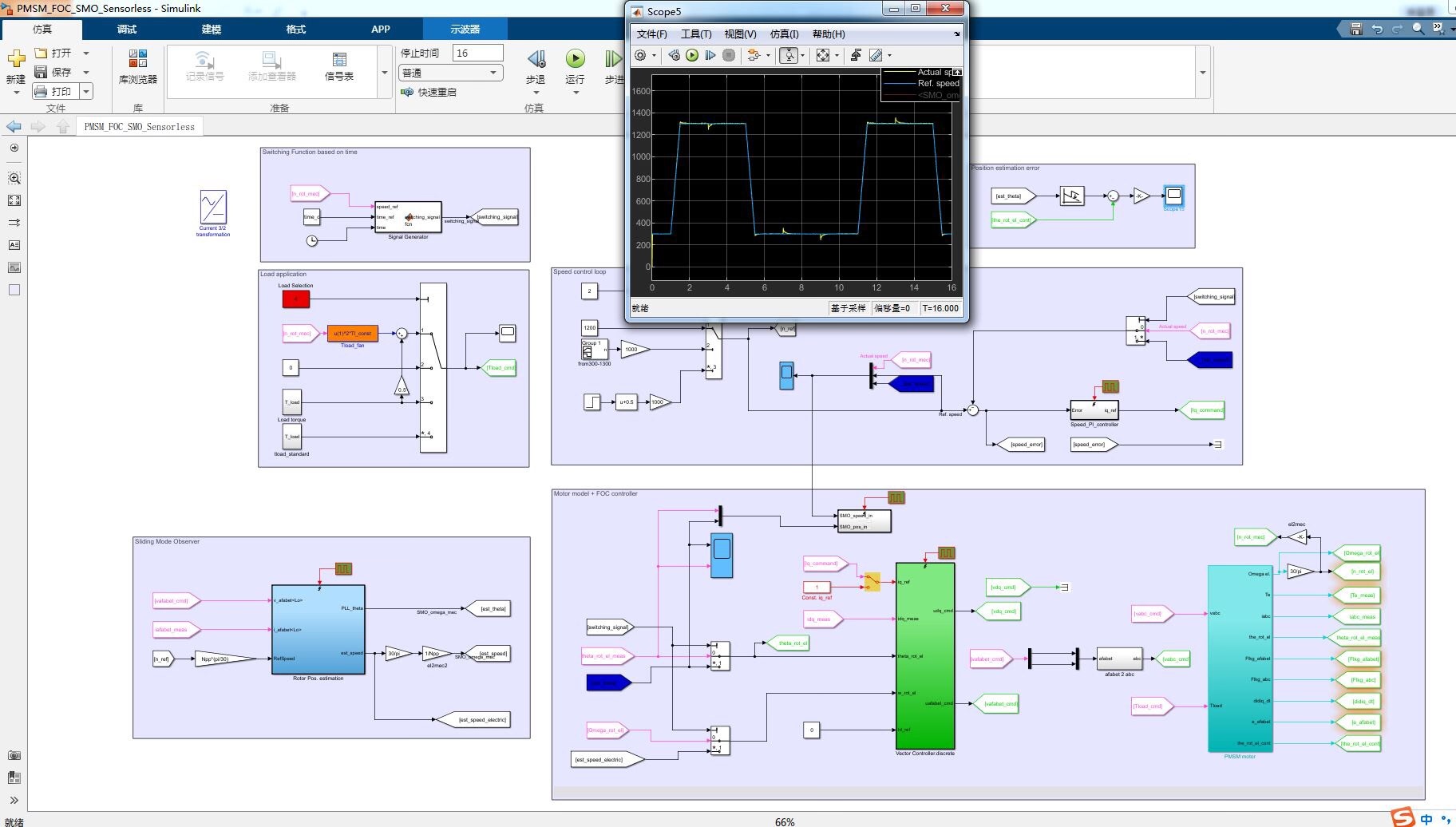

仿真结果亮个相（见图2），在突加负载工况下，估算转速与实际转速的跟踪误差小于2%，角度偏差控制在±0.15rad以内。有意思的是，当把滑膜增益K从150调到200时，抖振现象明显加剧，但动态响应时间缩短了15ms，这波属于用噪声换性能的经典操作。

!仿真波形

最后丢个技术彩蛋：在低速区域（<5%额定转速），观测器会间歇性抽风。这时候需要祭出高频信号注入法，就像给电机做心电图——在d轴电压上叠加20V/1kHz的高频信号，通过电流响应里的谐波成分来捕捉转子位置。实测能将最低稳定运行转速从50rpm压到15rpm，不过CPU占用率直接翻倍，这买卖划不划算得看具体应用场景。

参考文献：

[1] Utkin V I. Sliding mode control design principles and applications to electric drives[J]. IEEE Transactions on Industrial Electronics, 1993, 40(1): 23-36.
