4系统概要设计

4.1概述

本系统采用B/S结构(Browser/Server,浏览器/服务器结构)和基于Web服务两种模式，是一个适用于Internet环境下的模型结构。只要用户能连上Internet,便可以在任何时间、任何地点使用。系统工作原理图如图4-1所示：

图4-1系统工作原理图

4.2系统结构

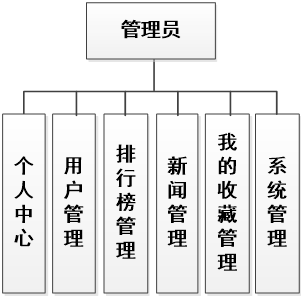

本系统是基于B/S架构的网站系统，设计的管理员功能结构图如下图所示：

图4-2管理员功能结构图

本系统是基于B/S架构的网站系统，设计的用户功能结构图如下图所示：

图4-3 用户功能结构图

4.3.数据库设计

4.3.1数据库实体

概念设计的目标是设计出反映某个组织部门信息需求的数据库系统概念模式，数据库系统的概念模式独立于数据库系统的逻辑结构、独立于数据库管理系统（DBMS）、独立于计算机系统。

概念模式的设计方法是在需求分析的基础上，用概念数据模型（例如E-R模型）表示数据及数据之间的相互联系，设计出反映用户信息需求和处理需求的数据库系统概念模式。概念设计的目标是准确描述应用领域的信息模式，支持用户的各种应用，这样既容易转换为数据库系统逻辑模式，又容易为用户理解。数据库系统概念模式是面向现实世界的数据模型，不能直接用于数据库系统的实现。在此阶段，用户可以参与和评价数据库系统的设计，从而有利于保证数据库系统的设计与用户的需求相吻合。在概念模式的设计中，E-R模型法是最常见的设计方法。本系统的E-R图如下图所示：

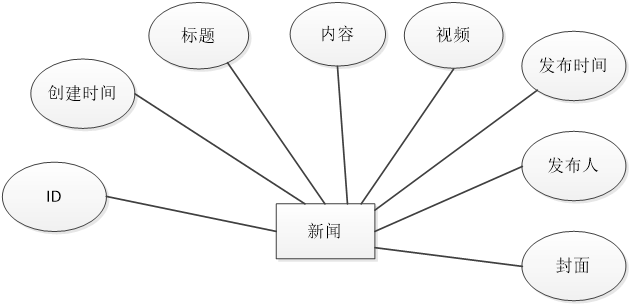

新闻信息的实体属性图如下：

图4.12 新闻信息实体属性图

（2）用户实体属性图如图4.13所示：

图4.13 用户实体属性图

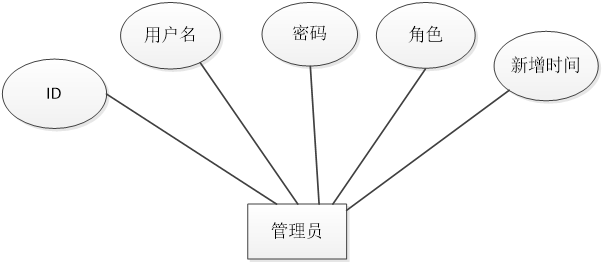

（3）管理员类型实体属性图如图4.14所示：

图4.14 管理员类型实体属性图

4.3.2数据库设计表

新闻推荐系统需要后台数据库，下面介绍数据库中的各个表的详细信息：

表4.1 排行榜评论表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
refid	bigint(20)	否		关联表id
userid	bigint(20)	否		用户id
nickname	varchar(200)	是	NULL	用户名
content	longtext	否		评论内容
reply	longtext	是	NULL	回复内容

表4.2 新闻评论表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
refid	bigint(20)	否		关联表id
userid	bigint(20)	否		用户id
nickname	varchar(200)	是	NULL	用户名
content	longtext	否		评论内容
reply	longtext	是	NULL	回复内容

表4.3 排行榜

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
biaoti	varchar(200)	是	NULL	标题
fabushijian	datetime	是	NULL	发布时间
neirong	longtext	是	NULL	内容
shipin	varchar(200)	是	NULL	视频
faburen	varchar(200)	是	NULL	发布人
tupian	varchar(200)	是	NULL	图片
thumbsupnum	int(11)	是	0	赞
crazilynum	int(11)	是	0	踩
clicktime	datetime	是	NULL	最近点击时间
clicknum	int(11)	是	0	点击次数

表4.4 收藏表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
userid	bigint(20)	否		用户id
refid	bigint(20)	是	NULL	收藏id
tablename	varchar(200)	是	NULL	表名
name	varchar(200)	否		收藏名称
picture	varchar(200)	否		收藏图片

表4.5 管理员表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
username	varchar(100)	否		用户名
password	varchar(100)	否		密码
role	varchar(100)	是	管理员	角色
addtime	timestamp	否	CURRENT_TIMESTAMP	新增时间

表4.6 新闻

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
biaoti	varchar(200)	是	NULL	标题
neirong	longtext	是	NULL	内容
shipin	varchar(200)	是	NULL	视频
fabushijian	datetime	是	NULL	发布时间
faburen	varchar(200)	是	NULL	发布人
fengmian	varchar(200)	是	NULL	封面
thumbsupnum	int(11)	是	0	赞
crazilynum	int(11)	是	0	踩
clicktime	datetime	是	NULL	最近点击时间
clicknum	int(11)	是	0	点击次数

表4.7 用户

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
zhanghao	varchar(200)	是	NULL	账号
mima	varchar(200)	是	NULL	密码
xingming	varchar(200)	是	NULL	姓名
xingbie	varchar(200)	是	NULL	性别
shouji	varchar(200)	是	NULL	手机
touxiang	varchar(200)	是	NULL	头像
