4　系统设计

4.1系统概要设计

本图书个性化推荐系统选择B/S结构(Browser/Server,浏览器/服务器结构)和基于Web服务两种模式。适合在互联网上进行操作，只要学生能连网，任何时间、任何地点都可以进行系统的操作使用。系统工作原理图如图4-1所示：

图4-1 系统工作原理图

4.2系统结构设计

整个系统是由多个功能模块组合而成的，要将所有的功能模块都一一列举出来，然后进行逐个的功能设计，使得每一个模块都有相对应的功能设计，然后进行系统整体的设计。

本图书个性化推荐系统结构图如图4-2所示。

图4-2 系统功能结构图

4.3系统顺序图设计

4.3.1登录模块顺序图

登录模块主要满足了管理员以及学生的权限登录，登录模块顺序图如图4-3所示。

图4-3 登录顺序图

4.3.2添加信息模块顺序图

管理员以及学生登录后均可进行添加信息操作，添加信息模块顺序图如图4-4所示。

图4-4 添加信息顺序图

4.4数据库设计

一个好的数据库可以关系到程序开发的优劣，数据库设计离不开表结构的设计，还有表与表之间的联系，以及系统开发需要设计的数据表内容等信息。在进行数据库设计期间，要结合实际情况来对数据库进行针对性的开发设计。

4.4.1数据库E-R图设计

本图书个性化推荐系统采用的是MYSQL数据库，数据存储快，因为图书个性化推荐系统 ，主要的就是对信息的管理，信息内容比较多，这就需要好好的设计一个好的数据库，分类要清楚，不能添加信息的时候，造成信息太过混乱，设计好的数据库首先就需要先把各个实体之间的关系表达明确，系统的E-R图如下图所示：

1、学生信息实体图如图4-5所示：

图4-5 学生信息实体图

2、图书信息实体图如图4-6所示：

图4-6 图书信息实体图

3、图书预约信息实体图如图4-7所示：

图4-7 图书预约信息实体图

4.4.2数据库表设计

将数据库概念设计的E-R图转换为关系数据库。在关系数据库中，数据关系由数据表组成，但是表的结构表现在表的字段上。

表1：tuihuantushu表

列名	数据类型	长度	约束
id	bigint	200	NOT NULL
addtime	varchar	200	NULL DEFAULT
tushubianhao	tinyint	200	NULL DEFAULT
tushumingcheng	varchar	200	NOT NULL
zuozhe	varchar	200	NOT NULL
chubanshe	varchar	200	NOT NULL
shuliang	varchar	200	NOT NULL
xuehao	varchar	200	NOT NULL
tuihuanleixing	varchar	200	NOT NULL
tuihuanyuanyin	varchar	200	NOT NULL
riqi	varchar	200	NOT NULL
sfsh	varchar	200	NOT NULL
shhf	varchar	200	NOT NULL

表2：tushuxinxi表

列名	数据类型	长度	约束
id	int	200	NOT NULL
addtime	varchar	200	NOT NULL
tushubianhao	varchar	200	NOT NULL
tushumingcheng	varchar	200	NOT NULL
tushuleibie	varchar	200	NOT NULL
tupian	varchar	200	NOT NULL
zuozhe	varchar	200	NOT NULL
chubanshe	varchar	200	NOT NULL
shuliang	varchar	200	NOT NULL
xiangqing	varchar	200	NOT NULL

表3：tushuyuyue表

列名	数据类型	长度	约束
id	varchar	200	NOT NULL
addtime	varchar	200	NOT NULL
tushubianhao	varchar	200	NOT NULL
tushumingcheng	varchar	200	NOT NULL
tushuleibie	varchar	200	NOT NULL
zuozhe	varchar	200	NOT NULL
chubanshe	varchar	200	NOT NULL
shuliang	varchar	200	NOT NULL
xuehao	varchar	200	NOT NULL
xueshengxingming	varchar	200	NOT NULL
lianxidianhua	varchar	200	NOT NULL
shenqingriqi	varchar	200	NOT NULL
sfsh	varchar	200	NOT NULL
shhf	varchar	200	NOT NULL

表4：xuesheng表

列名	数据类型	长度	约束
id	varchar	200	NOT NULL
addtime	varchar	200	NOT NULL
xuehao	varchar	200	NOT NULL
mima	varchar	200	NOT NULL
xueshengxingming	varchar	200	NOT NULL
xingbie	varchar	200	NOT NULL
chushengriqi	varchar	200	NOT NULL
lianxidianhua	varchar	200	NOT NULL
banji	varchar	200	NOT NULL

表5：tushufenlei表

列名	数据类型	长度	约束
id	varchar	200	NOT NULL
addtime	varchar	200	NOT NULL
tushuleibie	varchar	200	NOT NULL

第5章 系统详细设计

5.1前台首页功能模块

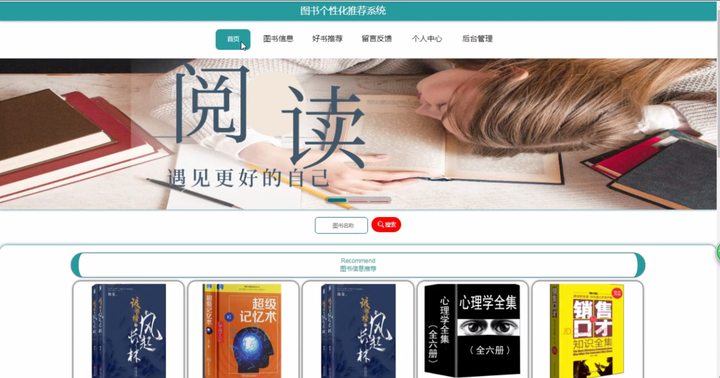

图书个性化推荐系统，在前台首页可以查看首页、图书信息、好书推荐、留言反馈、个人中心、后台管理等内容，如图5-1所示。

图5-1首页功能界面图

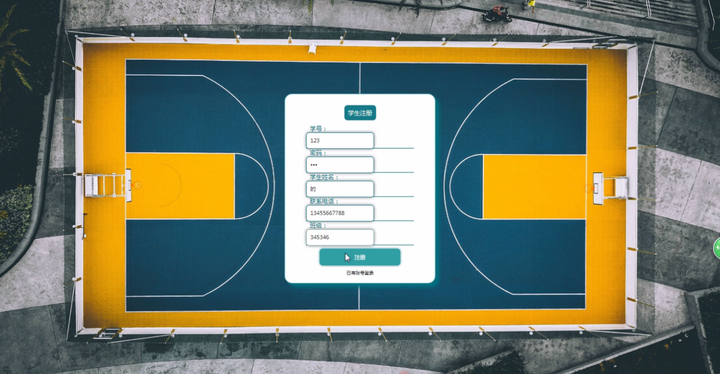

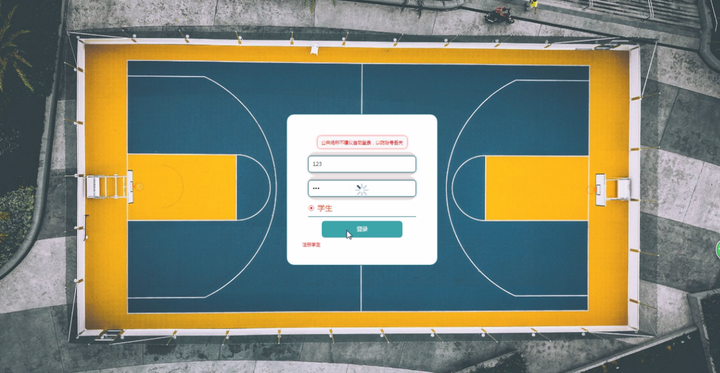

学生注册、登录，在学生注册页面可以填写学号、密码、学生姓名、性别、出生日期、联系电话、班级等信息进行注册、登录，如图5-2所示。

图5-2学生注册、登录界面图

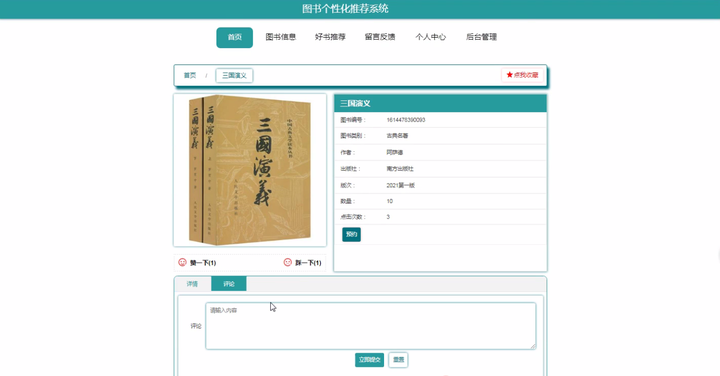

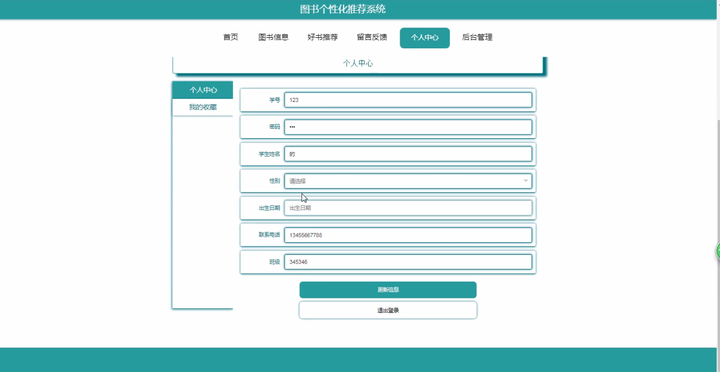

图书信息，在图书信息页面通过查看图书编号、图书名称、图书类别、图片、作者、出版社、版次、数量、点击次数等信息进行预约、立即提交或点我收藏操作，如图5-3所示。在个人中心页面通过填写学号、密码、学生姓名、性别、出生日期、联系电话、班级等信息进行更新信息、退出登录操作，如图5-4所示。

图5-3图书信息界面图

图5-4个人中心界面图

5.2管理员功能模块

管理员登录，通过填写输入用户名、密码、角色进行登录，如图5-5所示。

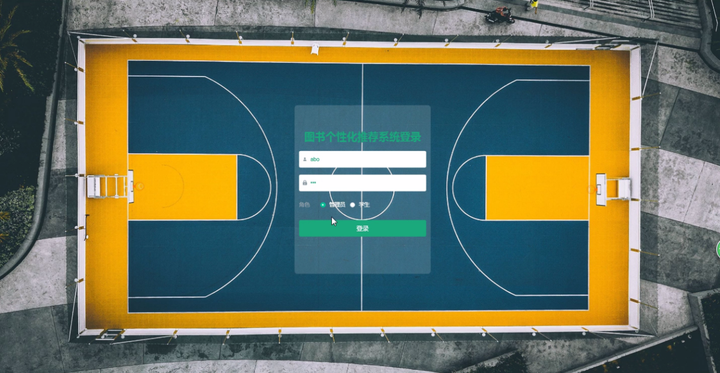

图5-5管理员登录界面图

管理员登录进入图书个性化推荐系统可以查看首页、个人中心、学生管理、图书分类管理、图书信息管理、图书预约管理、退换图书管理、管理员管理、留言板管理、系统管理等信息。

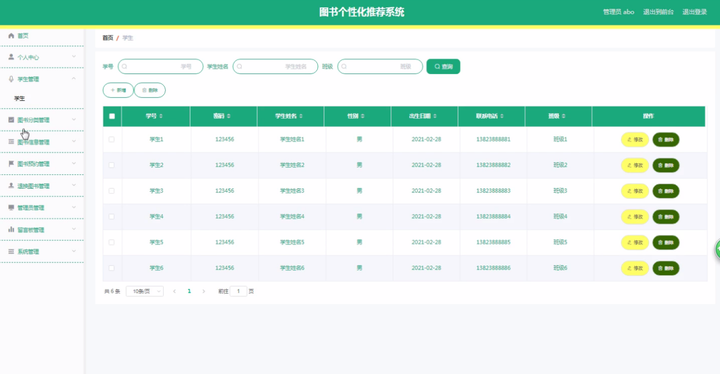

学生管理，在学生管理页面中可以通过查看学号、密码、学生姓名、性别、出生日期、联系电话、班级等内容进行修改、删除等操作，如图5-6所示。还可以根据需要对图书分类管理进行修改或删除等详细操作，如图5-7所示。

图5-6学生管理界面图

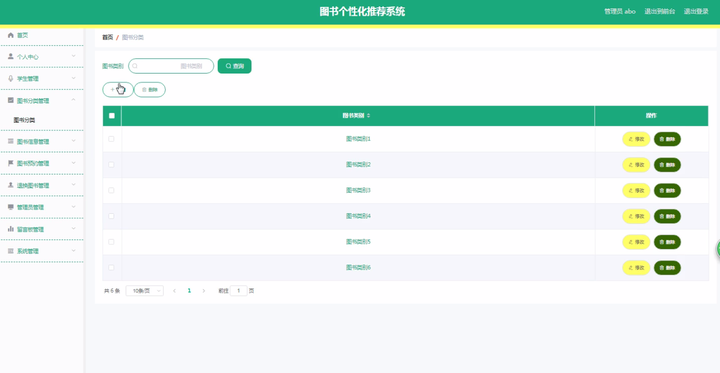

图5-7图书分类管理界面图

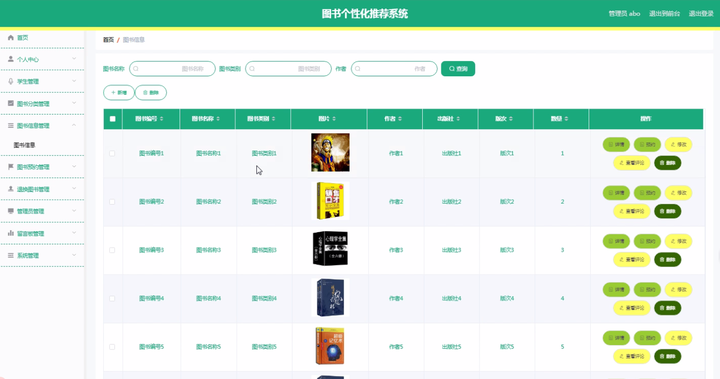

图书信息管理，在图书信息管理页面中可以查看图书编号、图书名称、图书类别、图片、作者、出版社、版次、数量等信息，并可根据需要对已有图书信息管理进行详情、预约、查看评论、修改或删除等操作，如图5-8所示。

图5-8图书信息管理界面图

图书预约管理，在图书预约管理页面中可以查看图书编号、图书名称、图书类别、作者、出版社、版次、数量、学号、学生姓名、联系电话、申请日期、审核回复、审核状态、审核等信息，并可根据需要对已有图书预约管理进行详情、退换、修改或删除等详细操作，如图5-9所示。

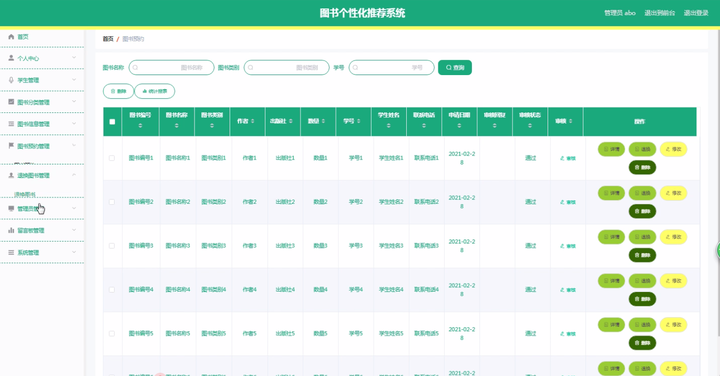

图5-9图书预约管理界面图

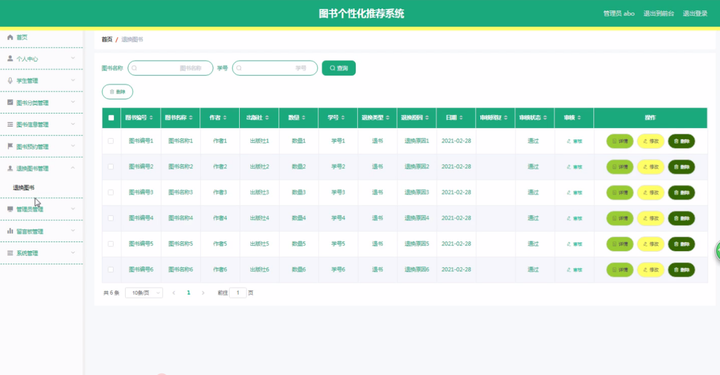

退换图书管理，在退换图书管理页面中可以查看图书编号、图书名称、作者、出版社、版次、数量、学号、退换类型、退换原因、日期、审核回复、审核状态、审核等内容，并且根据需要对已有退换图书管理进行详情，修改或删除等详细操作，如图5-10所示。

图5-10退换图书管理界面图

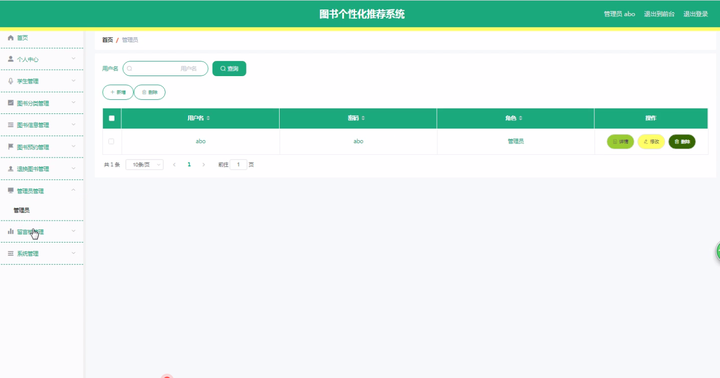

管理员管理，在管理员管理页面中可以查看用户名、密码、角色等内容，并且根据需要对已有管理员管理进行详情，修改或删除等详细操作，如图5-11所示。

图5-11管理员管理界面图

留言板管理，在留言板管理页面中可以查看用户名、留言内容、回复内容等信息，并且根据需要对已有留言板管理进行详情，修改、回复或删除等详细操作，如图5-12所示。

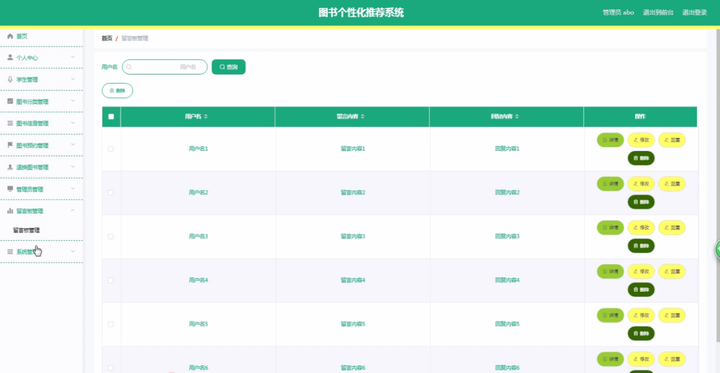

图5-12留言板管理界面图

好书推荐，在好书推荐页面中可以查看标题、简介、图片等信息，并且根据需要对已有好书推荐进行详情，修改或删除等详细操作，如图5-13所示。

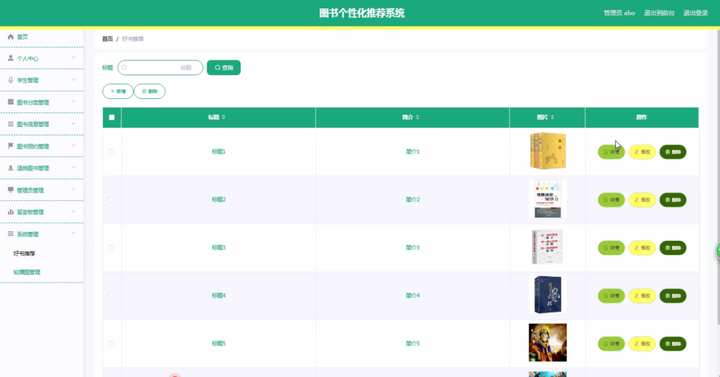

图5-13好书推荐界面图

5.3学生功能模块

学生登录进入图书个性化推荐系统可以查看首页、个人中心、图书预约管理、退换图书管理、我的收藏管理等内容。

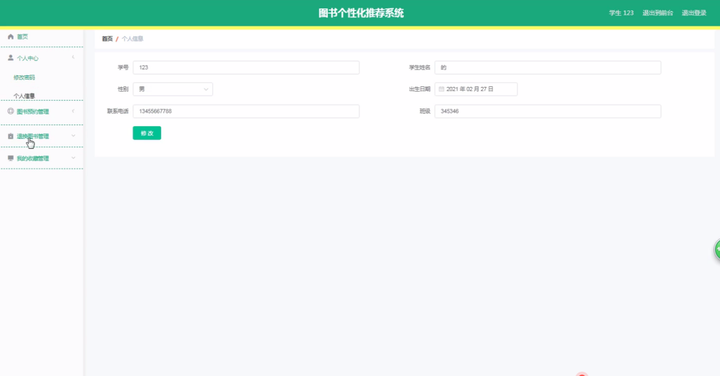

个人信息，在个人信息页面中通过填写学号、密码、学生姓名、性别、出生日期、联系电话、班级等信息，还可以根据需要对个人信息进行修改等操作、如图5-14所示。

图5-14个人信息界面图

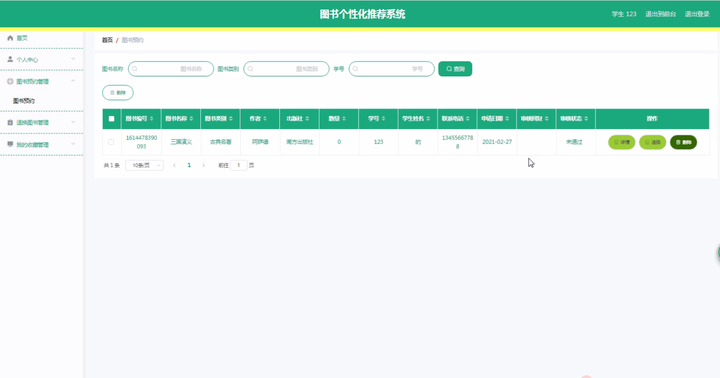

图书预约管理，在图书预约管理页面中可以查看图书编号、图书名称、图书类别、作者、出版社、版次、数量、学号、学生姓名、联系电话、申请日期、审核回复、审核状态等信息内容，并且根据需要对已有图书预约管理进行详情、退换或删除等其他详细操作，如图5-15所示。

图5-15图书预约管理界面图

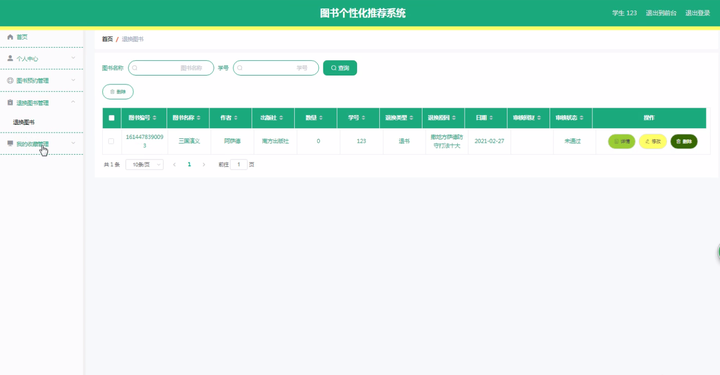

退换图书管理，在退换图书管理页面中通过查看图书编号、图书名称、作者、出版社、版次、数量、学号、退换类型、退换原因、日期、审核回复、审核状态等内容进行详情、修改、删除等操作，如图5-16所示。

图5-16退换图书管理界面图

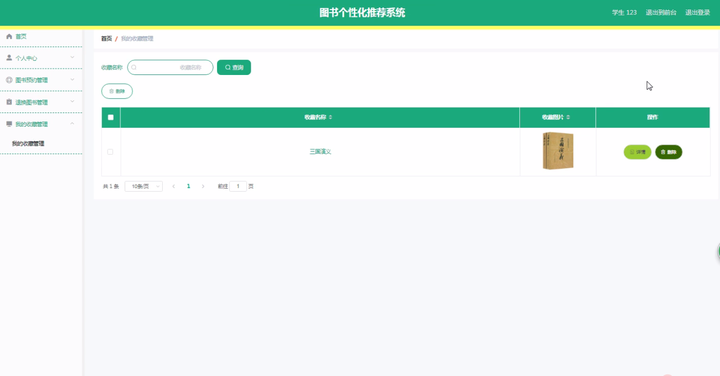

我的收藏管理，在我的收藏管理页面中可以查看收藏名称、收藏图片等内容，并且根据需要对已有我的收藏管理进行详情、删除等详细操作，如图5-17所示。

图5-17我的收藏管理界面图
