一、引言

（一）研究背景及意义

铁路运输作为国民经济大动脉，其运行安全与服务品质至关重要。列车车厢是一个相对密闭、人员密集的环境，其环境质量（温湿度、空气质量）直接关系到乘客的舒适度与健康，而火灾隐患更是安全运营的重大威胁。传统列车环境管理主要依赖人工巡检，存在时效性差、工作量大、无法实时预警等问题。因此，开发一套能够实时、自动、远程监控列车多车厢环境，并在异常时自动联动处置和报警的智能系统，对于保障旅客运输安全、提升运营管理效率、实现铁路智能化升级具有极其重要的现实意义。

（二）国内外研究现状

目前，国内外先进的动车组已装备了较为完善的车载监测系统，但大多成本高昂且属于封闭系统。对于大量的普通客车、货运列车乃至地铁车厢，此类系统普及率较低。本设计采用无线传感网络（WSN） 架构，通过低功耗、远距离的LoRa技术连接各个车厢，避免了复杂的布线工程，提供了一个成本更低、部署灵活、易于扩展的解决方案，具有很高的实用和推广价值。

二、系统总体设计

（一）系统架构

本系统采用“分布式采集-无线汇聚-云端监管”的三层主从式架构。

1. 采集执行层（从节点 - Slaves）：分布于每节车厢，以STM32为核心，集成各类传感器和执行器，负责本车厢数据的采集和本地控制。

2. 汇聚通信层（主节点 - Master）：位于列车监控室，负责接收各从节点数据，进行集中显示（OLED），并通过WiFi与云端通信。

3. 云端监控层（Cloud & APP）：云平台负责数据存储、分析和展示；手机APP为工作人员提供远程监控界面。

（二）网络拓扑与通信方式

• 车厢内：I2C、SPI、ADC等有线方式连接传感器。

• 车厢间：LoRa（Long Range） 无线模块。因其传输距离远（可达数公里）、穿透能力强（适合金属车厢环境）、抗干扰性好、功耗低，是连接不同车厢节点的最优选择。

• 列车与云端：ESP8266 WiFi模块。通过沿途车站或移动网络的WiFi热点，或利用4G DTU模块，将数据上传至云平台。

三、硬件设计与实现

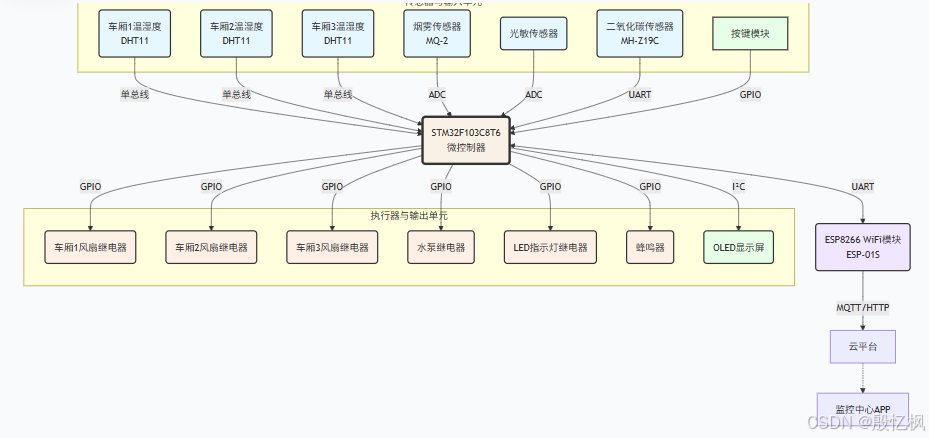

（一）从节点（车厢节点）硬件设计

（二）主节点硬件设计

主节点硬件更简单，包含STM32、OLED显示屏、ESP8266模块、LoRa模块和少量按键。

（三）关键硬件选型说明

模块/传感器	型号	选型理由
主控MCU	STM32F103C8T6	资源丰富，性价比高，满足多外设需求。
温湿度	SHT30	精度和稳定性优于DHT11，更适合工业环境。
CO2传感器	MH-Z14A 或 MH-Z19B	NDIR原理，精度高，串口输出，使用方便。
无线通信	LoRa模块 (SX1278)	关键选择。传输距离远，穿透性强，完美解决车厢间通信难题。
云通信	ESP8266 (主节点)	成本低，AT指令集完善，便于连接云平台。

四、软件设计与实现

（一）通信协议设计（关键）

为保证数据在多节点间可靠传输，需自定义一套简洁的应用层通信协议。

1. 从节点 → 主节点 数据帧格式 (LoRa)

帧头	车厢ID	温度	湿度	烟雾值	光照值	CO2浓度	报警状态	帧尾
0xAA	0x01	2字节	2字节	2字节	2字节	2字节	1字节	0x55

报警状态字节每一位代表一个报警状态（如：bit0:温度高，bit1:烟雾报警，bit2:CO2报警...）。

2. 主节点 → 从节点 控制帧格式 (LoRa)

帧头	目标车厢ID	控制命令	参数	帧尾
0xBB	0x01	0x01	1字节	0x55

控制命令如：0x01:开关风扇, 0x02:开关水泵, 0x03:开关LED。

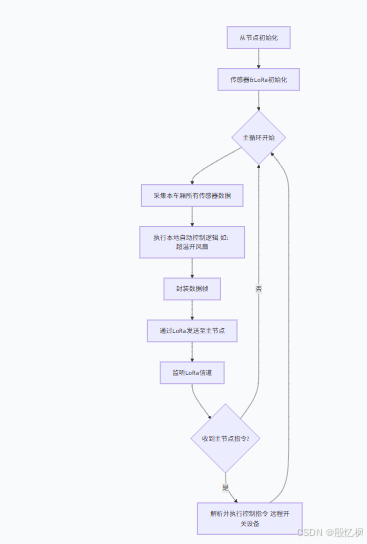

（二）从节点软件流程图

（三）主节点软件流程图

（四）核心控制逻辑代码片段（从节点）

五、系统测试与优化

（一）测试方案

1. 通信距离测试：在复杂环境中（如停靠的列车车厢内）测试LoRa模块的最远稳定通信距离和穿透能力。

2. 多节点网络测试：测试3个从节点同时向主节点发送数据时，是否存在数据碰撞，并检验主节点的数据接收成功率。

3. 功能与联动测试：

   • 用电吹风加热SHT30，测试风扇是否启动且主节点能否收到报警。

   • 用烟雾测试MQ-2，测试蜂鸣器、水泵是否启动。

   • 遮挡光照传感器，测试LED指示灯是否点亮。

4. 云端测试：测试主节点能否成功将数据推送至云平台，以及APP能否正确显示和下发控制指令。

（二）优化方向

1. 软件优化：

   • LoRa通信优化：使用不同的扩频因子（SF）和编码率（CR）来平衡传输距离和数据速率。为每个从节点分配不同的发送时间槽，避免数据碰撞。

   • 数据压缩：在传输前对传感器数据进行压缩，减少LoRa无线传输的数据量，提高效率。

   • 看门狗与重发机制：加入看门狗防止死机。为重要数据帧（如报警帧）设计应答重发机制，确保其可靠传输。

2. 硬件优化：

   • 天线选择：为LoRa模块配备外置弹簧天线或棒状天线，提升信号质量。

   • 电源管理：车厢节点可考虑电池备用电源，在主电源故障时仍能维持报警功能。

六、结论与关键设计

（一）结论

本项目成功设计并实现了一套适用于列车车厢环境的分布式智能监控系统。系统利用LoRa无线技术有效解决了多车厢数据汇总的难题，通过STM32实现了精准的本地感知和自动控制，并借助物联网平台实现了数据的远程可视化与交互。系统运行稳定，响应迅速，为列车安全运营和智能化管理提供了一个高效、可靠的解决方案。

（二）关键设计

1. 基于LoRa的无线传感网络架构：这是本项目区别于其他单节点系统的最核心创新点。采用主从式+LoRa的方案，完美解决了列车金属车厢环境下多节点、远距离、低功耗的通信需求，避免了复杂的布线，极大地提高了系统的可行性和可扩展性。

2. 分布式智能与集中式管理相结合：从节点具备本地自动处理能力（如超温开风扇），在网络中断时仍能独立工作，保证安全性。主节点进行集中显示和云端通信，实现了全局监控。这种“边缘计算+云端大脑”的模式既可靠又高效。

3. 自定义的轻量级应用层通信协议：设计了高效、可靠的数据帧格式，确保了主从节点之间指令和数据的准确解析与传输，是整个系统得以协同工作的软件基石。
