一、系统总体设计方案

本系统以 51 单片机为核心控制单元，围绕智能大棚环境调控需求，构建 “感知 - 处理 - 执行” 三层架构。感知层选用高精度传感器，其中温湿度传感器采用 DHT11，可实时采集大棚内 0-50℃温度与 20%-90% RH 湿度数据；土壤湿度传感器采用 FC-28，检测范围为 0-100% RH，用于判断作物根系水分状况；光照传感器选用 BH1750，获取 0-65535lx 光照强度数据，为补光设备控制提供依据。

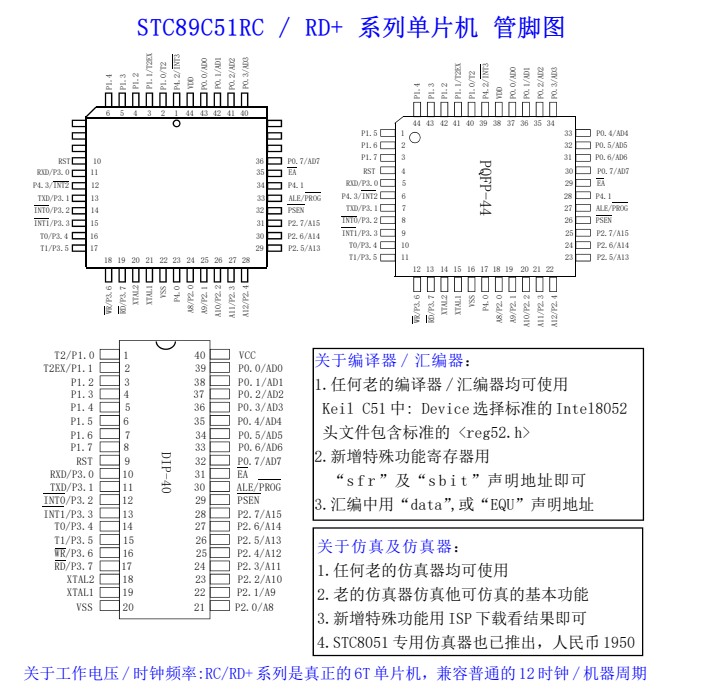

控制层以 STC89C52RC 单片机为核心，该芯片具备 8K 字节 Flash 程序存储器、512 字节 RAM，满足系统数据处理与程序运行需求，同时支持多通道 I/O 口扩展，实现与各传感器及执行模块的通信。执行层包含继电器驱动的直流电机（控制通风窗开关）、水泵（控制灌溉）、LED 补光灯（调节光照），通过单片机输出的高低电平信号，经 ULN2003 驱动芯片放大后，控制继电器通断，进而驱动执行设备工作。系统整体设计遵循低功耗、高可靠性原则，适配大棚复杂的温湿度环境，确保长期稳定运行。

二、硬件模块设计

硬件模块设计围绕 51 单片机核心，分为传感器采集模块、单片机控制模块、执行驱动模块三部分。传感器采集模块中，DHT11 温湿度传感器通过单总线与单片机 P1.0 口连接，无需复杂通信协议，仅需通过时序控制即可读取数据；FC-28 土壤湿度传感器经 A/D 转换模块（ADC0832）与单片机 P1.1/P1.2 口连接，将模拟量湿度信号转换为 8 位数字量，提高检测精度；BH1750 光照传感器通过 I2C 总线与单片机 P1.3/P1.4 口通信，支持自动量程切换，适应不同光照条件。
单片机控制模块以 STC89C52RC 为核心，外接 11.0592MHz 晶振与复位电路，保证时钟稳定与系统复位功能；同时扩展 1602 液晶显示屏，通过 P0 口与 P2.5-P2.7 口连接，实时显示各环境参数与设备工作状态，便于人工监控。执行驱动模块采用 ULN2003 达林顿管阵列，将单片机 I/O 口输出的弱信号放大，驱动继电器动作；继电器另一端连接 220V 交流电源与执行设备（水泵、电机、补光灯），实现单片机对高压设备的间接控制，保障系统用电安全。

三、软件程序设计

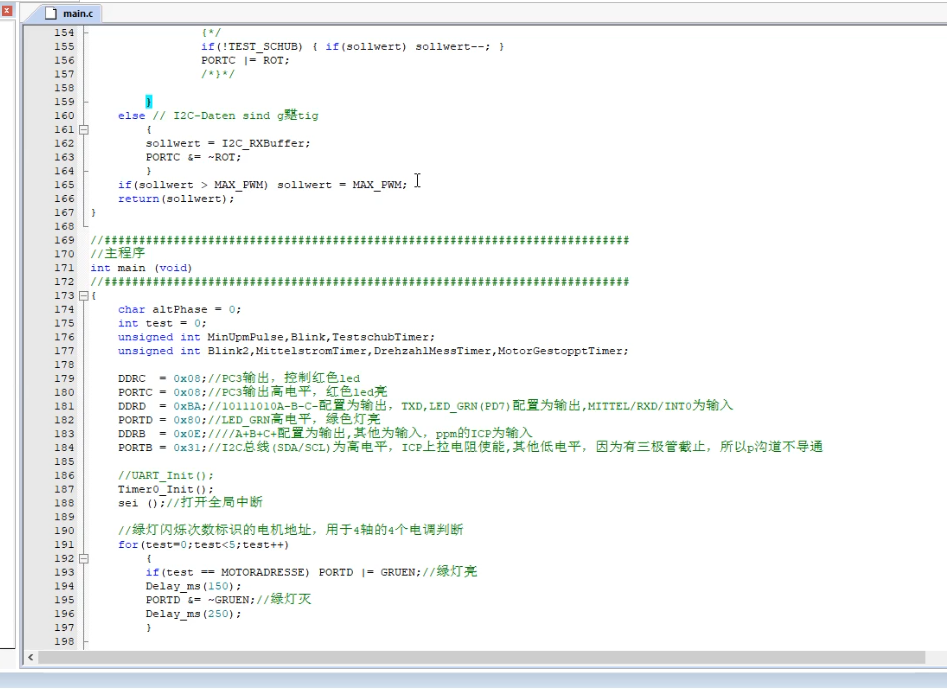

软件程序设计基于 Keil C51 开发环境，采用模块化编程思想，分为主程序、传感器数据采集子程序、数据处理子程序、执行设备控制子程序四部分。主程序负责系统初始化（包括 I/O 口、定时器、传感器初始化）、循环调用各子程序，实现系统流程控制；初始化阶段设置单片机 I/O 口方向，定时器 0 用于传感器数据采集定时（采样周期设为 5s），确保数据采集的时效性与规律性。
传感器数据采集子程序针对不同传感器特性设计通信协议：DHT11 子程序通过拉低总线启动信号，等待传感器响应后读取 40 位数据，解析出温度与湿度值；ADC0832 子程序通过 SPI 通信协议，读取土壤湿度模拟量转换后的数字量，经公式换算为实际湿度百分比；BH1750 子程序通过 I2C 总线发送控制指令，读取光照强度数据并转换为 lx 单位。数据处理子程序将采集到的环境参数与预设阈值（如温度 25-30℃、土壤湿度 60%-80%、光照强度≥10000lx）对比，判断是否需要调控设备：若温度高于 30℃，触发通风电机启动；若土壤湿度低于 60%，启动水泵灌溉；若光照强度低于 10000lx，开启补光灯。执行设备控制子程序根据数据处理结果，输出高低电平信号，控制 ULN2003 驱动继电器通断，实现执行设备的自动启停，同时将设备状态反馈至 1602 液晶屏显示。

四、系统测试与性能分析

系统测试在模拟大棚环境中进行，通过调节加热装置、喷雾装置、遮光板，模拟不同环境条件，验证系统功能与性能。功能测试结果显示：当环境温度升至 31℃时，单片机成功触发通风电机启动，温度降至 29℃后电机停止；土壤湿度降至 58% 时，水泵自动开启，湿度回升至 62% 时水泵关闭；光照强度降至 9800lx 时，补光灯启动，光照恢复至 10200lx 时补光灯关闭，各模块响应及时，符合预设控制逻辑。
性能分析从稳定性、精度、响应速度三方面展开：稳定性测试中，系统连续运行 72 小时，各传感器数据采集稳定，执行设备无误动作，数据传输与处理无丢包现象，满足大棚长期运行需求；精度测试对比传感器采集值与标准仪器测量值，温湿度误差≤±2%，土壤湿度误差≤±3%，光照强度误差≤±5%，精度符合农业生产环境监测要求；响应速度测试显示，从环境参数超出阈值到执行设备启动，平均延迟时间为 0.8s，无明显滞后，可及时调控大棚环境。综合测试结果表明，该系统基于 51 单片机实现了智能大棚环境的自动调控，硬件电路简洁可靠，软件程序逻辑清晰，具备一定的实用性与推广价值。
