本文延续上篇内容：

three.js+WebGL踩坑经验合集(10.2):镜像问题又一坑——THREE.InstancedMesh的正反面向光问题-CSDN博客

上一篇我们经过多番排查，最终定位到的问题就是THREE.InstancedMesh里面的负矩阵没被读取并处理，导致面片的显隐出错。

在我们的项目里，业务层通过把material.side从Front改成Back让负定矩阵的丢失被抵消掉，但却产生了新的问题，面片的向光面和背光面也跟着反了（因为改side后shader会把法线取反），反倒在笔者写这篇博客的时候才真正处理到了问题的根源。

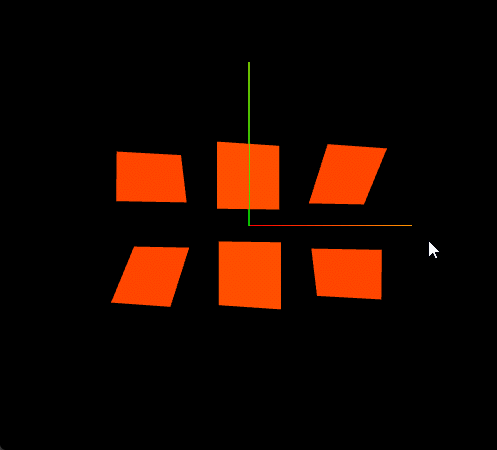

针对负定矩阵处理后，笔者发现，哪怕改成双面（DoubleSide），只要正负定矩阵不混在同一个THREE.InstancedMesh里面，不管是显隐还是向光背光的结果都是正确的。

var instanceCount = matrixes.length;
material.side = THREE.DoubleSide;
var instancedMesh = new THREE.InstancedMesh(geometry, material, instanceCount >> 1);
for(var i = 0; i < instanceCount >> 1; i ++)
{
  instancedMesh.setMatrixAt(i, matrixes[i]);
}
scene.add(instancedMesh);
var material_mirror = material.clone();
material_mirror.side = THREE.DoubleSide;
var instancedMesh_mirror = new THREE.InstancedMesh(geometry, material_mirror, instanceCount >> 1);
for(var i = instanceCount >> 1; i < instanceCount; i ++)
{
  let matrix = matrixes[i].clone();
  instancedMesh_mirror.setMatrixAt(i - (instanceCount >> 1), matrix);
}
scene.add(instancedMesh_mirror);

跟上篇的提取负定矩阵到InstancedMesh自身相比，这种解决方案要优雅得多，代价是多费了点性能，所以大家还是根据项目的实际情况进行取舍，哪怕只是把判断负定矩阵改成标记位，多个if判断，在场景东西多的时候还是会有一定的耗时。

这么看，好像双面问题就这样完结了，但因为双面能解决大多数的可见问题，所以很多的业务开发都会试着开启双面来规避一些错误，然后就很容易把双面给玩坏。

接下来笔者就和大家聊聊双面的使用问题。

双面这个玩意儿，按我们CTO的话讲，现实中是不存在的，一张再薄的纸也有厚度，并且几何对面的定义没有厚度，对线的定义没有粗细，对点的定义也没有大小。一个所谓的双面的平面，它更应该以两个平面的形式存在，有各自的法线。

从性能上说，3D场景的大多数物体是封闭的几何体，一个平面始终有一个方向会被遮挡而不可见，开启双面会额外产生不必要的性能损耗。

但是在实际开发中，双面在某些场合又会给我们带来便利，笔者在项目中遇到的有以下这些：

1 图形编辑器中的箭头，网格点，选中框，旋转控件，这些通常是纯色或者轻渐变色，且不受光照影响，无需定义法线，这种物体通常可以用线条或者平面来表达，并且不管场景如何旋转都始终可见，这时候用开启双面代替两个单面可以节省一半的内存占用。

2 遇到一些实体编辑的场景，比如自由建模，在一个立方体里挖个洞是非常常见的事情，这时候，如果想要透过洞看到立方体的内部（也就是背面），而不是穿透出去的话，开双面也是非常方便的，也很省内存（实际上这种情况更应该用两个单面代替）。

3 在我们的项目里，因为有些模型面数太多，渲染耗时长，我们的开发做了一个减面工具，但是这个工具有时会把面的绕序给改坏，为了赶上线，我们也是有过很长一段时间让模型已双面的方式进行呈现。

可以发现，除了第一种场景，其它的都是用双面来蒙混过关，业务开发们用爽了之后就会玩得越来越花，埋下的坑也越来越多。

下面我们先试着把上一篇的THREE.InstancedMesh案例改一下，把正负定矩阵合并回来，并且开启双面看看。

var instanceCount = matrixes.length;
material.side = THREE.DoubleSide;
var instancedMesh = new THREE.InstancedMesh(geometry, material, instanceCount >> 1);
for(var i = 0; i < instanceCount; i ++)
{
  instancedMesh.setMatrixAt(i, matrixes[i]);
}
scene.add(instancedMesh);

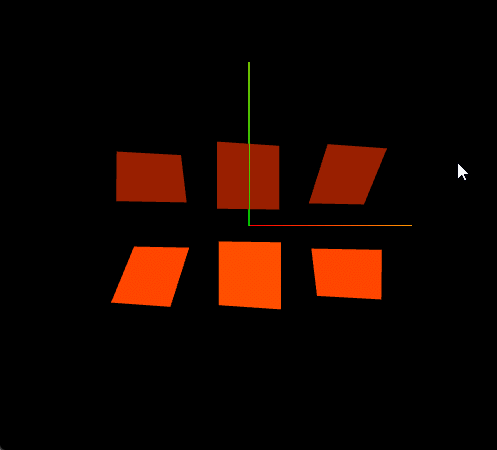

看到了没，正负定矩阵一合并，上面一排面片的向光和背光的显示就错了。

首先可以明确的一点是，这些面片的法线初始都是向着屏幕的（上面一排只有x方向的负缩放和小幅度的旋转），并不存在一半向外一半向里的情况，按道理算出来的光照结果一样或者接近才对。

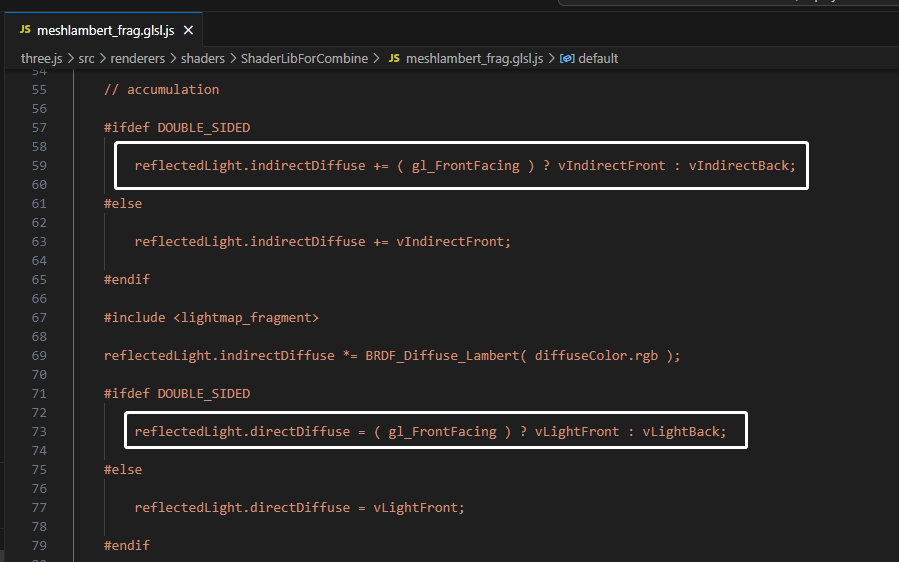

下面我们把上篇最后贴出的，跟双面有关的颜色计算代码搬过来。

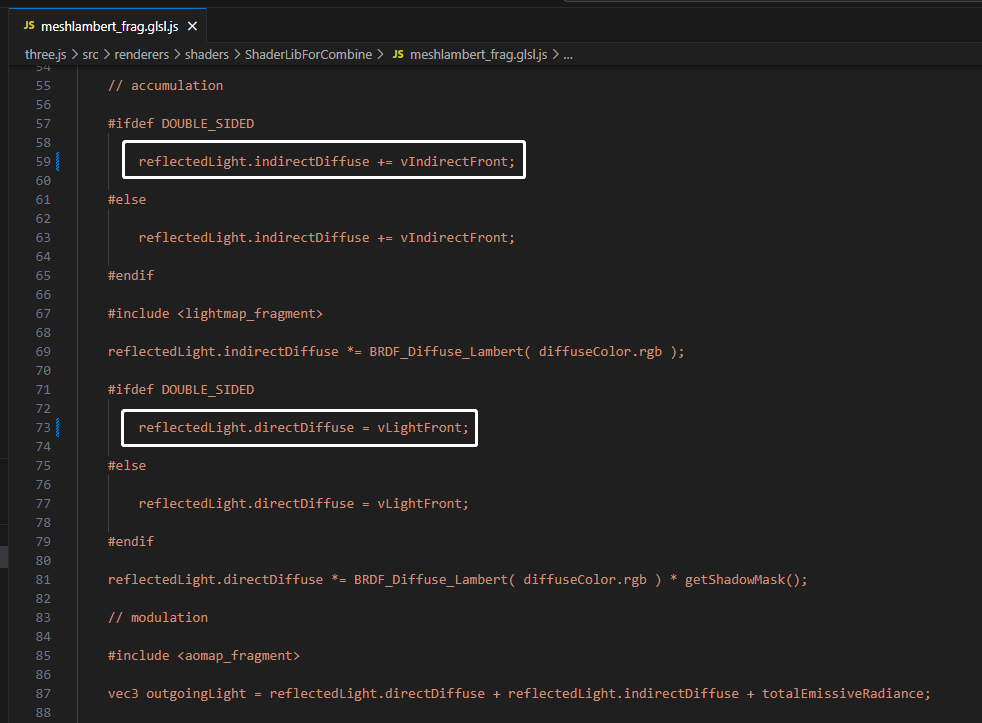

这里有个判断，根据gl_FrontFacing的值取不同的颜色，我们去掉判断，直接都用Front值看看。

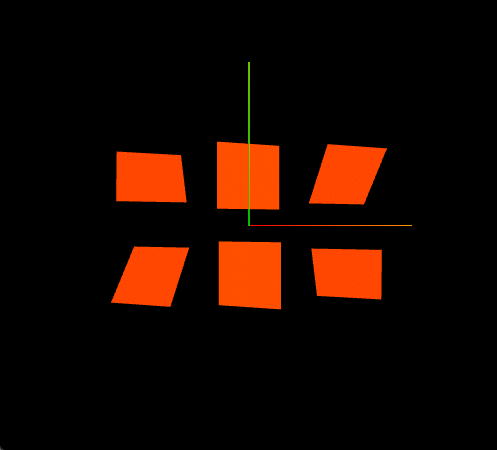

好家伙，都显示成向光面了。

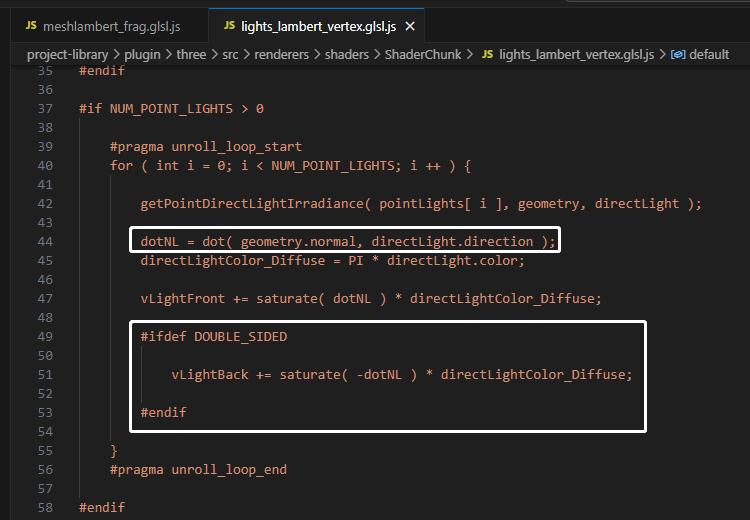

如前所述，双面是一个跟现实不存在的东西，用DoubleSide构造出来的双面图形，它跟两个单面的最大区别是，法线只有一条，所以单靠法线跟灯光向量做点乘，只能算出一个光照结果，无法把向光和背光面体现出来。所以在开启了双面的情况下，meshLambert（实际上其它的跟光线有关的材质都一样）的shader会多算一个back值，也就是背光面的颜色。

然后在最终算颜色的时候会根据gl_FrontFacing变量做出判断。

按这个名字来理解，它是个布尔值，指示当前是否为正面。把这个意思放到光照计算里面来理解的话，它的判断依据应该是法线方向是否向着屏幕。

笔者在处理这里的bug之前，是没见过gl_FrontFacing这个属性的，但是知道但凡是gl_前缀的变量名，都是webgl的内置变量，百度了下果然找得到。并且搜索出来的文章告诉笔者，gl_FrontFacing是根据点的绕序进行区分的。

艾玛，这不是坑人吗？但如果大家了解渲染管线的工作流程，就会知道，法线并不是绘制一次面片的必要组成部分，法线是归上一级的引擎（现在是three.js）管的，gl_前缀的变量自然拿不到。所以gl_FrontFacing跟背面剔除一样，都是拿着点绕序来做事。

这样的话，问题的原因就找到了，是gl_FrontFacing所指示的正面和法线向量所指示的正面不一致，所以上面一排面片的点绕序因为有x方向的负缩放而变反了，导致结果跟预期不一致。

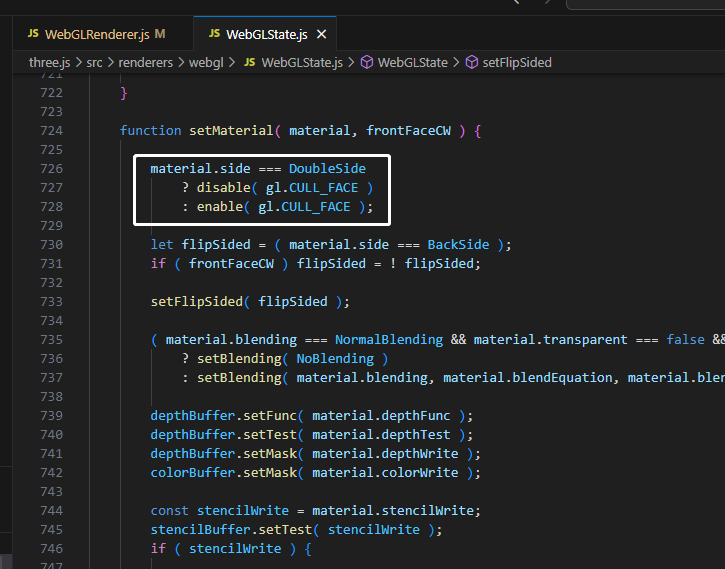

但是这个问题在没有用THREE.InstancedMesh合批，或者是正负定矩阵不混在一起的情况下（这里指的是笔者上篇修正后的版本）又是不存在的。虽说双面无所谓FrontFace，但是渲染引擎在开启双面的情况下仅仅关闭了剔除的设置，FrontFace的绕序计算依然正常进行。

总的来说，就是绕序设置和背面剔除互不干扰。

言归正传，问题还是负定矩阵在THREE.InstancedMesh放在实例里导致的。

所以按道理，普通的Mesh是不会出这样子的事，但是笔者在标题里也加上了THREE.Mesh，那是因为我们的业务开发有玩得很花的时候。我们的项目除了用THREE.InstancedMesh对相同geometry和material的对象进行合批以外，还会对geometry不一致，material相同的物体做手动的顶点合批，至于material都不一样的，那就是大家非常熟悉的图集合批了。

顶点合批过程会把物体的顶点坐标都乘以全局矩阵，然后再合到同一个数组里显示到scene的根子节点，因此，如果全局矩阵有负定矩阵的话，那就会出现跟THREE.InstancedMesh一样的问题了。

为了节省篇幅，顶点合批的代码就不给出来了，这里直接建个简单的BufferGeometry，把点序取反来观察效果。

var geometry = new THREE.BufferGeometry();
var points = [new THREE.Vector3(-100, -100, 0), new THREE.Vector3(100, -100, 0), new THREE.Vector3(100, 100, 0)]
geometry.setFromPoints(points);
geometry.computeVertexNormals();
var material = new THREE.MeshLambertMaterial({color: 0xFF3300, side: THREE.DoubleSide});
scene.add(new THREE.Mesh(geometry, material));

//再加个法线查看器方便观察
var normalHelper = new THREE.VertexNormalsHelper(mesh, 100, 0xFFFFFF);
scene.add(normalHelper);

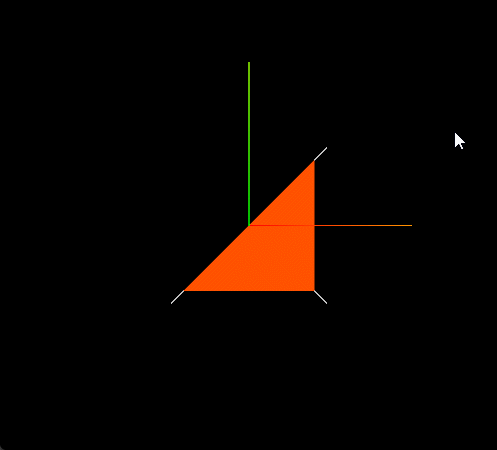

现在的结果是正确的，然而玩得花的，或者负责顶点合批优化的开发小盆友，它们会有意无意地做一件事情：在computeVertexNormals之后追加以下代码把顶点的绕序给改了。

geometry.setFromPoints(points.reverse());

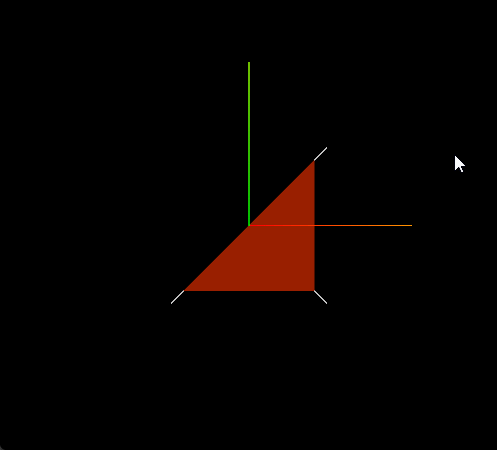

这下就错了。笔者现在之所以这么容易把问题给构造出来，正是因为原理已经搞明白了。既然如此，那笔者就来给大家小结一下：

1 开启双面的情况下，跟光照有关的材质shader会给向光面和背光面都计算一个跟光照有关的颜色值，计算的依据为物体的法线向量和灯光的法线向量（这里只讨论平行光）

2 向光面和背光面的判断依据则为webgl的内置变量gl_FrontFacing

3 一个法线方向跟BufferGeometry.computeVertexNormals()计算结果一致的几何体，法线向量所指示的正面跟gl_FrontFacing所指示的正面相同，不会出bug

4 如果3的条件不满足，则向光面和背光面的判断就可能跟预期不符合，因为颜色值和正反面的判断机制不相同

找到这个问题之后，笔者把bug的原因告诉了业务开发人员。对方还问我，这地方是不是两个不同的人写的，怎么会用的方法不一样。然而笔者懒得去查three.js开发人员的提交记录，就结合了一下自己早前处理另一个双面问题的经验给到了他答复，说用法线判断正反面比用绕序要吃性能。

那个时候笔者还不知道有gl_FrontFacing这个属性，拿法线判断的话，就是用当前点的法线向量跟垂直于屏幕的射线向量的夹角。后者说的射线跟鼠标射线检测所用的射线一致，透视相机是camera.position跟物体世界坐标的连线，而正交相机则固定为(0,0,1)。

听起来也不是很耗性能的样子，但实战发现这玩意儿在低配机下表现不太好。首先camera的position要从cpu传给gpu，这相当于多了一道通讯（笔者突然有灵感这里可以优化，但会对three.js的工作流程造成较大的破坏），其次，笔者一开始想着在vertexShader做射线相关的计算来减少显卡的运算量（相对于fragmentShader），却发现这样生成出来的结果在比较精细的弧面下会有精度问题，搞得要逐像素计算才能解决。

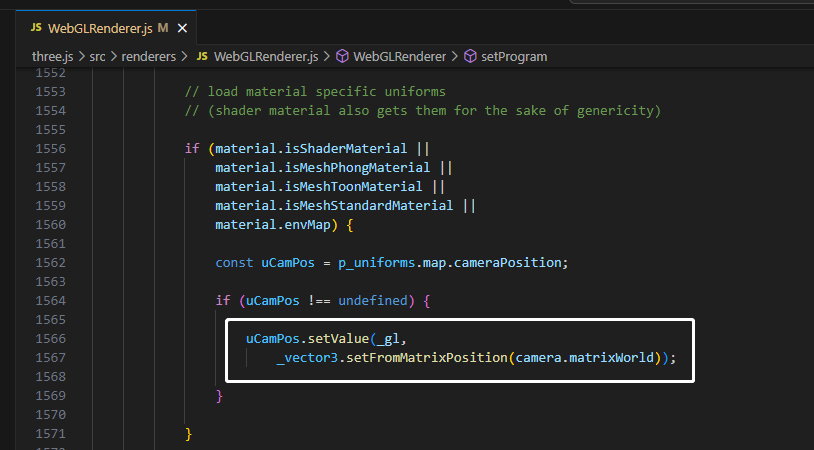

传camera.position给gpu，three.js内部也有做，但这里并没包含MeshLambertMaterial，如果加上，那对于低配机而言也是一笔不小的开销。

还有一点就是，笔者在处理另一个双面问题的时候能力不如现在，刚去翻代码的时候发现有个地方写得性能非常糟糕，而且还是在fragmentShader上的，见笑了。

但无论如何，最后笔者还是奉劝大家，3D场景中的实体物品，能不用双面就不用双面吧，不然bug和性能问题都会永远处理不完。
