基于 51 单片机的风扇控制器系统设计
一、设计背景与核心原理
在日常生活与工业场景中,风扇是调节环境温度、散热降温的常用设备。传统风扇多采用手动旋钮调节风速,存在调节精度低、无法根据环境自动适配、能耗较高等问题,尤其在工业设备散热、智能家居温控等场景,亟需更智能的控制方案。基于 51 单片机的风扇控制器系统,以 51 单片机为控制核心,结合温度传感、PWM 调速、按键交互等技术,实现风扇的自动调速、手动控速、过热保护等功能,能有效解决传统风扇的痛点,同时具备成本低、扩展性强的特点,适合家庭、办公、工业设备散热等多场景使用。
该系统核心原理围绕 “温度检测 + PWM 调速 + 单片机逻辑控制” 展开。系统通过温度传感器(如 DS18B20)实时采集环境或设备温度,单片机将采集到的温度数据与预设温度阈值进行比对,根据温差输出不同占空比的 PWM(脉冲宽度调制)信号;PWM 信号通过驱动模块放大后,控制风扇电机的转速 —— 占空比越高,风扇获得的平均电压越高,转速越快;反之则转速越慢,实现 “温度越高、转速越快” 的自动调速逻辑。
手动控制模式下,用户通过按键调整 PWM 占空比,直接设定风扇转速档位(如低、中、高);同时,系统具备过热保护功能,当温度超出安全阈值(如 60℃)时,单片机控制风扇以最高转速运转,并触发报警模块提醒用户,避免设备因高温损坏;若温度低于最低阈值(如 20℃),风扇自动停止,降低能耗。
二、硬件选型与功能实现

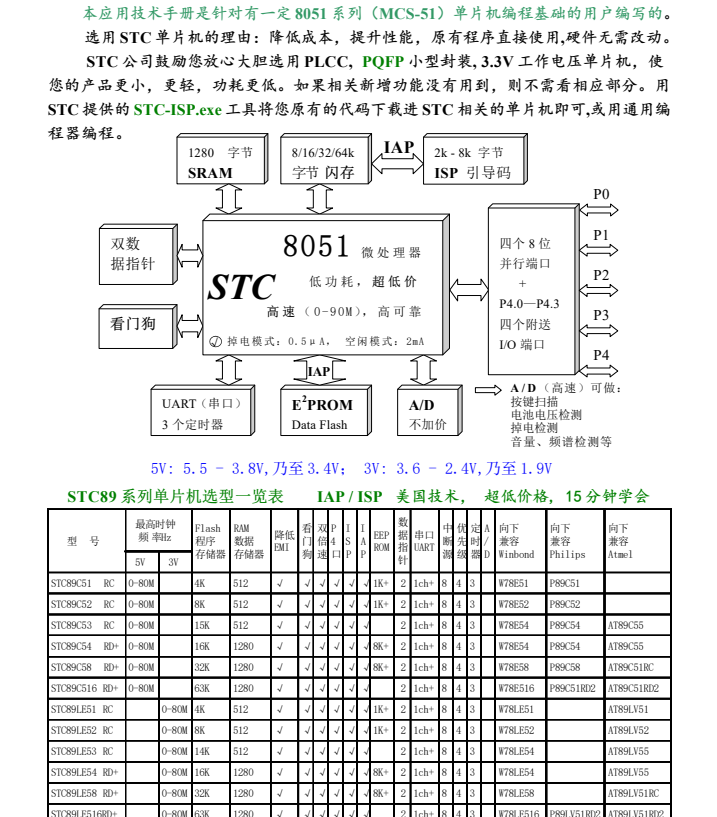

系统硬件由控制模块、温度传感模块、PWM 驱动模块、风扇电机、按键模块、显示模块及报警模块组成,选型需兼顾控制精度、驱动能力与稳定性。控制模块选用 AT89C52 单片机,作为核心处理单元,其内置 8KB Flash 存储器、512B 数据存储器,32 个通用 I/O 口可满足温度采集、PWM 输出、按键检测等需求,且开发门槛低,适配 Keil C51 开发工具,便于程序编写与调试。
温度传感模块选用 DS18B20 传感器,支持 - 55℃-125℃测量范围,精度可达 ±0.5℃,采用单总线通信,仅需 1 根 I/O 口即可与单片机连接,简化硬件接线,能精准采集环境或设备温度,为调速逻辑提供数据依据;若需测量设备表面温度,可搭配导热硅胶,提升温度采集的响应速度。
PWM 驱动模块选用 L298N 电机驱动芯片,该芯片支持双路电机驱动,输出电流可达 2A,能满足 12V 直流风扇的驱动需求(多数家用、工业小功率风扇电压为 12V)。单片机通过定时器(如 Timer0)生成 PWM 信号,传输至 L298N 的使能端(ENA),L298N 将弱信号放大后,控制风扇电机的电压与电流;同时,通过 L298N 的方向控制引脚(IN1、IN2),可实现风扇正反转切换(如工业场景需双向散热时),拓展系统功能。
风扇电机选用 12V 直流风扇(如 8025 型号,尺寸 80mm×80mm×25mm),风量与转速匹配多数散热需求,且功耗低(约 3W),适合长时间运行;按键模块设置 4 个功能按键,分别为 “自动 / 手动切换”“转速加”“转速减”“正反转切换”,采用独立按键设计:按键一端接地,另一端通过 10kΩ 上拉电阻连接单片机 I/O 口,未按下时为高电平,按下时为低电平,实现模式切换与参数调整。
显示模块选用 LCD1602 液晶显示屏,支持 16 列 2 行字符显示,可实时展示当前温度(如 “Temp: 28.5℃”)、风扇转速档位(如 “Speed: Mid”)、工作模式(如 “Mode: Auto”),让用户直观了解系统状态;报警模块由蜂鸣器与红色 LED 灯组成,蜂鸣器通过 NPN 三极管(S9013)连接单片机 I/O 口,LED 灯通过 220Ω 限流电阻连接至另一 I/O 口,温度超限时,蜂鸣器长鸣、LED 灯闪烁,提醒用户注意高温风险。
电源模块选用 12V 直流电源适配器,为 L298N 与风扇电机供电;同时通过 AMS1117-5V 稳压芯片将 12V 电压降至 5V,为单片机、DS18B20、LCD1602 供电,确保各模块电压匹配,避免因电压波动影响系统稳定性。
功能实现流程:系统上电后,单片机初始化 DS18B20、定时器(生成 PWM)、LCD1602 与按键引脚,默认进入自动模式,风扇处于待机状态,LCD 显示 “Mode: Auto Temp: --℃”;单片机启动温度采集,DS18B20 每 2 秒采集一次温度,传输至单片机;自动模式下,单片机将温度与预设阈值比对:温度<20℃时,风扇停止,LCD 显示 “Speed: Off”;20℃≤温度<30℃时,输出 30% 占空比 PWM,风扇低速运转;30℃≤温度<40℃时,输出 60% 占空比 PWM,风扇中速运转;温度≥40℃时,输出 100% 占空比 PWM,风扇高速运转;温度≥60℃时,启动蜂鸣器与 LED 报警。
手动模式下,按下 “自动 / 手动切换” 键,系统切换至手动模式,LCD 显示 “Mode: Manual”,用户通过 “转速加”“转速减” 键调整 PWM 占空比(每次调整 10%),设定风扇转速;按下 “正反转切换” 键,单片机改变 L298N 方向控制引脚电平,实现风扇正反转,LCD 显示 “Dir: Forward” 或 “Dir: Reverse”;手动模式下,若温度超出 60℃,系统自动切换至自动模式并以最高转速运转,优先保障散热安全。




三、软件设计与调试优化

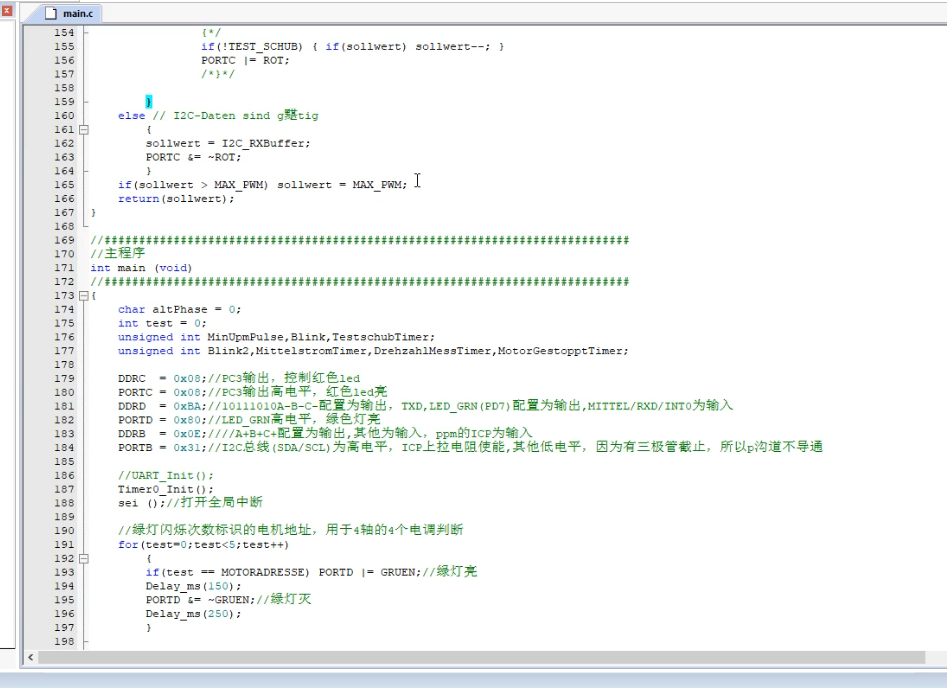

软件设计采用模块化编程思想,分为主程序、温度采集程序、PWM 生成程序、按键处理程序、显示控制程序及报警控制程序,各模块功能独立,降低开发复杂度,便于后续维护与功能扩展。主程序负责系统初始化,之后进入无限循环,循环中依次调用温度采集、按键扫描、模式判断程序,根据温度数据与用户操作,调整 PWM 输出与风扇状态,确保系统响应及时。
PWM 生成程序是调速核心,通过 AT89C52 的 Timer0 定时器实现。定时器工作在 PWM 模式 1(相位修正模式),系统时钟为 11.0592MHz,12 分频后计数频率为 921.6kHz,设定 PWM 周期为 20ms(频率 50Hz,人耳无电机噪声),自动重装值(ARR)设为 1999(计数范围 0-1999),占空比通过比较值(CCR)调整:占空比 =(CCR/2000)×100%,如 CCR=600 时,占空比 30%(低速);CCR=1200 时,占空比 60%(中速);CCR=2000 时,占空比 100%(高速)。定时器中断服务程序中,自动更新 PWM 信号的高低电平,确保输出稳定。
温度采集程序通过单总线协议与 DS18B20 通信:单片机发送复位脉冲后,等待传感器应答,再发送温度转换指令,延时 500ms 后读取 16 位温度数据,通过公式 “实际温度 = 数据 ×0.0625” 转换为十进制值,同时添加数据滤波功能,连续采集 3 次温度,去除最大值与最小值后取平均值,减少环境干扰导致的测量误差。
按键处理程序采用软件消抖算法,检测到按键电平变化后,延时 10ms 再次检测,确认按键稳定后执行对应功能:“自动 / 手动切换” 键切换工作模式,“转速加 / 减” 键在手动模式下调整 CCR 值(改变占空比),“正反转切换” 键改变方向控制引脚电平;同时添加按键优先级处理,“自动 / 手动切换” 键优先级高于其他按键,确保模式切换响应及时。
调试优化需针对调速精度与系统稳定性:若风扇转速波动较大,需检查 L298N 的供电电压是否稳定,或调整 PWM 周期(如改为 10ms),减少电机转速波动;若温度采集存在偏差,需对 DS18B20 进行校准,或在硬件电路中添加 0.1μF 滤波电容,减少电源噪声干扰;软件上可优化自动调速逻辑,采用 “分段线性调速”,如温度每升高 5℃,占空比增加 20%,避免转速突变导致的电机冲击;此外,添加风扇堵转检测功能,通过检测 L298N 的电流反馈引脚,若电流超出正常范围(如>1.5A),判定为堵转,立即停止风扇并触发报警,防止电机烧毁,提升系统安全性。
四、结语
基于 51 单片机的风扇控制器系统,以 AT89C52 单片机为控制核心,结合 DS18B20 温度传感器、L298N 驱动模块,实现了风扇的自动调速、手动控速、正反转切换与过热保护功能,解决了传统风扇调节精度低、能耗高的问题,具备成本低、操作便捷、安全性高的优势,可应用于家庭降温、工业设备散热、智能家居温控等场景,同时为 51 单片机在电机控制领域的应用提供了典型案例,帮助开发者掌握 PWM 调速、温度传感、电机驱动等核心技术。
系统仍有改进空间:当前仅支持单路风扇控制,可扩展 I/O 口(如通过 74HC595 移位寄存器)实现 2-4 路风扇同步控制,适配多设备散热场景;可集成蓝牙模块(如 HC-05),通过手机 APP 远程监测温度与控制风扇,实现远程调速与模式切换;针对低功耗需求,可选用 STM32L 系列低功耗单片机,搭配锂电池供电,适用于户外便携散热设备;未来,随着物联网技术的发展,还可将系统与云平台结合,通过分析历史温度数据预测散热需求,提前调整风扇转速,进一步提升散热效率与智能化水平。

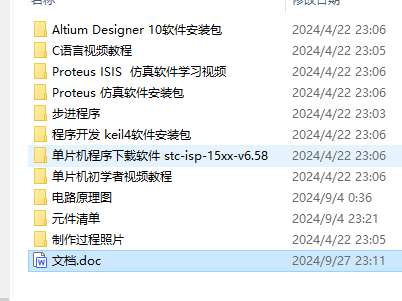

文章底部可以获取博主的联系方式,获取源码、查看详细的视频演示,或者了解其他版本的信息。
