一、设计需求与核心参数界定

智能窗控制系统需实现 “环境联动调节、手动 / 自动双模式、安全防护、状态反馈” 四大核心功能，适配不同天气与用户需求，提升居住与办公的舒适性及安全性。选用 STC89C52RC 单片机作为主控，其 8K Flash 存储器可存储环境联动算法与控制程序，11.0592MHz 晶振保障传感器数据采集与电机控制的实时性，避免因延迟导致窗体调节不及时。
核心性能参数需明确界定：
环境感知：支持温湿度（0-50℃、20%-90% RH）、 rainfall（降雨检测灵敏度≥0.1mm/min）、风力（0-10 级）检测，数据采集间隔≤1 秒，检测精度：温度 ±0.5℃、湿度 ±3% RH；
窗体控制：驱动直流减速电机实现窗体 “全开 / 半开 / 关闭” 三档调节，调节响应延迟≤500ms，电机运行噪音≤50dB，适配最大窗重 5kg；
模式与防护：支持自动（环境联动）/ 手动（按键 / 遥控）模式切换，具备防夹手功能（检测到阻力≥5N 时立即停止并反向运行）、断电手动应急开启功能；
状态反馈：通过 LCD 屏显示环境参数与窗体状态（全开 / 半开 / 关闭 / 故障），异常情况（如电机卡滞、降雨未关窗）触发声光报警，报警响应延迟≤1 秒。

二、硬件电路核心模块设计

硬件电路分为六大核心模块，重点保障环境感知精准性、窗体调节可靠性及安全防护有效性。
（一）核心控制模块：51 单片机最小系统

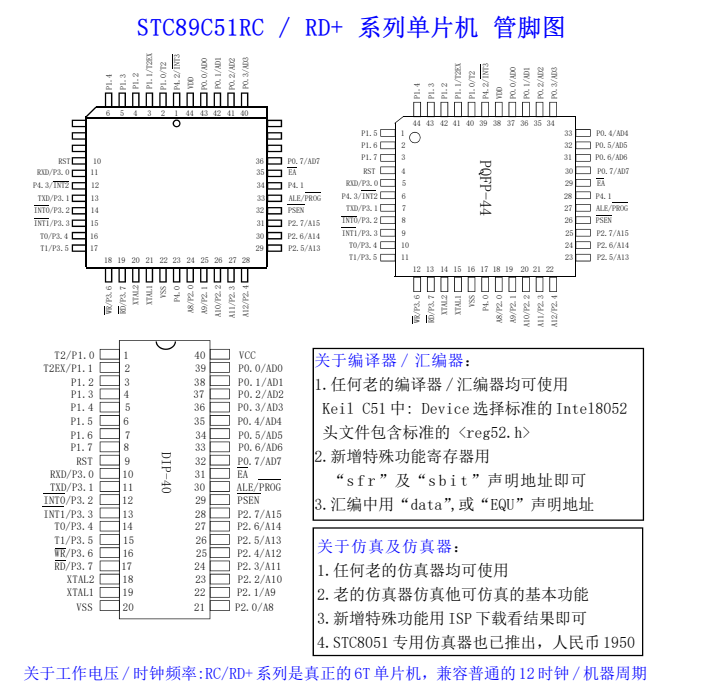

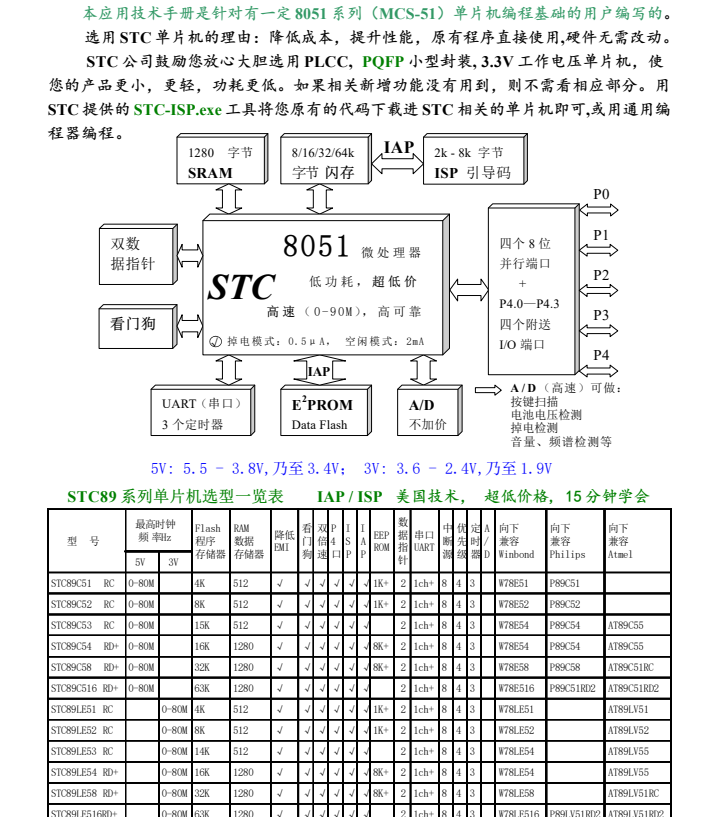

选用 STC89C52RC 单片机，内置 8K 字节 Flash 存储器，无需扩展存储即可存储控制程序；时钟电路由 11.0592MHz 晶振与 2 个 30pF 电容组成，为传感器数据采集与电机控制提供稳定时序；复位电路采用 “10μF 电容 + 1kΩ 电阻” 组合，上电产生 200ms 高电平复位信号，确保系统初始化正常。
I/O 口分配遵循 “功能优先” 原则：P0 口驱动 LCD 屏数据传输与传感器数据读取，P1 口控制电机驱动模块与防夹手检测电路，P2 口连接按键与模式切换开关，P3 口连接无线遥控模块与报警电路，各引脚预留 10kΩ 上拉电阻，避免电平漂移导致的信号异常。
（二）环境感知模块：多传感器协同
温湿度检测：选用 DHT11 数字温湿度传感器，通过单总线（P0.0）与单片机通信，检测范围 0-50℃、20%-90% RH，无需额外校准，数据更新率 1Hz，适配室内外环境参数采集，传感器探头做防水处理，避免雨水损坏；
降雨检测：采用雨水传感器（P0.1），通过检测雨水导致的电极间电阻变化判断是否降雨，灵敏度可通过 10kΩ 可调电阻校准（默认 0.1mm/min 触发关窗），传感器表面覆盖疏水涂层，减少灰尘干扰；
风力检测：采用微风传感器（P0.2），将风力等级转化为 0-5V 模拟信号，经 ADC0832 模数转换器转换为数字信号后传入单片机，检测范围 0-10 级，对应输出电压 0.5-4.5V，实现风力过大时自动关窗；
光照检测：选用光敏电阻（P0.3）配合分压电路，将光照强度（10-10000lux）转化为 0-5V 模拟信号，经 ADC0832 传入单片机，实现强光时自动关窗或调节窗体开度，避免强光直射。
（三）窗体驱动与防夹模块
电机驱动：采用 L298N 直流电机驱动模块，连接单片机 P1.0-P1.3 口，控制直流减速电机正转（开窗）、反转（关窗）、停止。电机额定电压 12V，转速 5rpm，通过齿轮减速机构带动窗体滑轨，实现 “全开（运行 10 秒）、半开（运行 5 秒）、关闭（运行 10 秒）” 调节，电机供电端并联 1000μF 电解电容，减少启动电流对系统的影响；
防夹手检测：在窗体边缘安装压力传感器（P1.4），检测范围 0-10N，当检测到阻力≥5N 时，输出低电平触发单片机中断，立即控制电机停止并反向运行 2 秒，同时触发报警，防止夹伤人员或损坏物品；在电机回路串联电流检测电阻（1Ω），当电流≥1A（对应阻力过大）时，辅助判断电机卡滞，实现双重防夹与故障检测。
（四）交互与状态反馈模块
模式与手动控制：设置 4 个独立按键（P2.0-P2.3），分别实现 “自动 / 手动切换”“开窗”“关窗”“应急停止” 功能；配备红外遥控模块（P3.0-P3.1），支持 5 米内远程控制窗体调节，按键与遥控操作优先级：应急停止＞手动＞自动，避免冲突；
状态显示：采用 1602 LCD 屏（P0.4-P0.7、P2.4-P2.5），分两行显示：第一行显示环境参数（“T:25℃ H:60% RH W:3 级 Rain:No”），第二行显示窗体状态（“Window:Open Mode:Auto”）；
报警模块：由有源蜂鸣器（P3.2）与红色 LED（P3.3）组成，蜂鸣器工作电压 5V，报警声压≥85dB；LED 阳极经 220Ω 限流电阻接 5V，阴极接单片机引脚，异常时蜂鸣器鸣响、LED 闪烁（频率 1Hz），按下 “应急停止” 键可解除报警。
（五）电源与应急模块
电源模块：采用双电压供电：单片机、传感器、LCD 屏由 5V 直流电源（USB 或 LM1117-5.0 稳压）供电；电机由 12V 直流电源（锂电池组或 220V 转 12V 开关电源）供电，两者共地连接，电机供电端加入 TVS 瞬态抑制二极管，防止电压尖峰损坏电路；
应急模块：配备手动应急摇杆，与电机齿轮机构机械连接，断电时可通过摇杆手动开启 / 关闭窗体；锂电池组（12V/2000mAh）作为备用电源，市电中断时自动切换，保障电机应急调节与报警功能运行≥4 小时。

三、软件程序逻辑设计

软件基于 Keil C51 开发，采用 “中断驱动 + 状态机” 架构，确保环境联动实时性、安全防护可靠性，核心代码模块化设计，便于后期功能扩展。
（一）软件架构：分层设计
分为 “驱动层、功能层、应用层” 三层：驱动层包含传感器驱动（DHT11、ADC0832）、电机驱动（L298N）、LCD 驱动、遥控驱动，提供标准化接口（如Env_Get()读取环境数据、Motor_Control()控制电机）；功能层实现环境联动算法、防夹保护、模式切换逻辑；应用层调用各模块功能，控制窗体调节流程（待机→检测→调节→反馈），各层独立编译，降低调试难度。
（二）核心功能逻辑
自动模式：环境联动调节
定时器 0（1 秒中断）触发环境数据采集，单片机调用Env_Get()读取温湿度、 rainfall、风力、光照数据，按预设规则联动调节窗体：
降雨检测触发（Rain=Yes）：立即控制电机反转关窗，关窗后触发 “降雨关窗” 提示；
风力≥6 级或光照强度≥8000lux：控制电机反转至半开状态，减少强风或强光影响；
温度 25-30℃且湿度 40%-60% 且无降雨、风力≤3 级：控制电机正转至全开状态，加强通风；
温度＞30℃或湿度＞70% 且无降雨、风力≤3 级：控制电机正转至半开状态，平衡通风与降温。
手动模式：按键与遥控控制
按下 “手动” 键或遥控 “手动” 按钮，系统切换至手动模式，LCD 屏显示 “Mode:Manual”：
按下 “开窗” 键 / 遥控 “开窗”：控制电机正转，松开按键或窗体到达 “全开” 位置（通过电机运行时间判断，正转 10 秒）后停止；
按下 “关窗” 键 / 遥控 “关窗”：控制电机反转，松开按键或窗体到达 “关闭” 位置（反转 10 秒）后停止；
按下 “应急停止” 键 / 遥控 “应急停止”：立即停止电机运行，优先级最高，可中断任何调节过程。
安全防护逻辑
防夹手保护：压力传感器检测到阻力≥5N 时，触发外部中断 0，中断服务程序立即调用Motor_Control(STOP)停止电机，100ms 后调用Motor_Control(REVERSE, 2000)反向运行 2 秒，同时置位报警标志；
电机故障保护：定时器 1（100ms 中断）监测电机电流，若电流≥1A 且持续 500ms，判定为电机卡滞，停止电机并触发报警，LCD 屏显示 “Error:Motor Jam”；
断电应急：检测到市电中断时，备用电源自动切换，LCD 屏显示 “Power:Backup”，支持手动摇杆调节，保障基础功能。
状态反馈与报警
每 1 秒更新 LCD 屏显示，同步环境参数与窗体状态；出现以下情况时触发报警：降雨未关窗、电机卡滞、防夹手触发，报警持续 30 秒后自动停止（或手动解除），同时 LCD 屏闪烁显示故障类型，便于用户排查问题。
（三）低功耗优化
软件采用 “间歇工作” 策略：自动模式下，若环境参数无变化（如温度 ±0.5℃、湿度 ±3% RH 内波动）且窗体状态稳定，单片机每 5 秒采集一次环境数据，其余时间进入掉电模式，电流从正常工作的 30mA 降至 1mA 以下；传感器仅在采集时唤醒，采集完成后进入低功耗状态（如 DHT11 休眠电流≤10μA），平衡能耗与功能响应速度。

四、系统调试与性能优化

调试分为 “模块单独测试”“系统联调”“性能优化” 三步，确保系统稳定可靠运行。
（一）模块单独测试
环境感知模块测试：
温湿度测试：将 DHT11 置于恒温恒湿箱（25℃、60% RH），读取数据与标准值对比，误差需≤±0.5℃、±3% RH；
降雨测试：用喷雾器模拟降雨（0.1mm/min），观察传感器是否触发关窗信号，触发延迟≤1 秒；
风力测试：用风扇模拟 3 级、6 级、10 级风力，检测 ADC0832 输出数据是否对应 0.5V、2.5V、4.5V，误差≤0.1V。
电机与防夹模块测试：
电机调节：控制电机正转 10 秒、反转 10 秒，观察窗体是否到达 “全开”“关闭” 位置，运行噪音是否≤50dB；
防夹测试：用木块模拟障碍物，当窗体夹到木块（阻力≥5N）时，电机是否立即停止并反向运行，报警是否触发，测试 10 次，成功率需 100%。
交互与报警测试：
按键与遥控：按下各按键或遥控按钮，观察窗体是否按指令调节，模式切换是否同步更新 LCD 显示；
报警测试：模拟电机卡滞（断开电机接线），观察蜂鸣器与 LED 是否触发报警，LCD 是否显示故障信息，报警解除是否正常。
（二）系统联调
功能完整性测试：
依次模拟不同环境场景（降雨、强风、高温、适宜环境），测试自动模式下窗体调节是否符合预设规则；切换至手动模式，测试按键与遥控控制是否流畅；模拟市电中断，检查备用电源是否自动切换，手动摇杆是否能正常调节窗体。
稳定性测试：
系统连续运行 72 小时，每小时记录一次环境参数、窗体状态与电机运行情况，无死机、电机卡滞、报警误触发现象；在温度 0-40℃、湿度 20%-90% RH 环境下测试，确保传感器与电机工作正常，适应不同气候条件。
（三）性能优化
环境感知优化：
在雨水传感器与微风传感器表面加装防尘罩，减少灰尘堆积影响检测精度；对温湿度数据采用 “多次采集取平均值” 策略（连续采集 3 次，取平均值），降低环境波动导致的检测误差。
电机控制优化：
优化电机 PWM 控制逻辑，通过定时器 2 生成可调占空比（50%-100%）的 PWM 信号，实现电机转速平滑调节（如启动时占空比从 50% 逐步升至 100%），减少启动冲击与噪音；根据窗体重量校准电机运行时间（如窗重 3kg 时，全开时间调整为 8 秒），提升调节精度。

五、功能拓展与应用场景

（一）功能拓展方向
物联网联动：
增加 ESP8266 Wi-Fi 模块（接 P3.4-P3.5），连接家庭物联网平台，支持手机 APP 远程查看环境参数与窗体状态，远程控制窗体开关；与智能家居系统联动（如与空调联动，空调开启时自动关窗，空调关闭时根据环境自动开窗），提升全屋智能化水平。
人体感应联动：
扩展 HC-SR501 人体红外传感器（接 P0.4），检测到窗体附近有人时，自动降低电机运行速度（占空比降至 60%）并增强防夹手灵敏度（阻力≥3N 即触发），进一步提升安全性；无人时恢复正常运行参数，平衡安全与效率。
能耗统计：
加入电流检测模块（接 P1.5），统计电机运行功耗，通过 LCD 屏或 APP 显示每日 / 每月能耗数据，帮助用户了解系统运行成本；结合环境数据，分析最优开窗时段，提供节能建议（如夏季 18:00-20:00 开窗通风，减少空调使用）。
（二）典型应用场景
家庭卧室智能窗：
适配卧室推拉窗（重量≤3kg），自动模式下根据温湿度与光照调节：夜间温度＜20℃时自动关窗保温，清晨光照≥3000lux 时自动半开窗通风；检测到降雨时立即关窗，避免雨水飘入室内，提升居住舒适性与安全性。
办公会议室智能窗：
适配大型平移窗（重量≤5kg），支持多人遥控控制（配备 2 个遥控器），会议期间按下 “手动” 键关闭窗户，保证会议安静；会议结束后自动模式开启，根据室内 CO₂浓度（扩展 CO₂传感器）与温湿度调节窗体，改善室内空气质量。
阳台防护智能窗：
配备防盗传感器（接 P3.6），关窗后检测到窗体被异常撬动时，触发高分贝报警（蜂鸣器声压提升至 100dB）并向手机 APP 推送报警信息；儿童靠近窗体时，防夹手功能自动激活，防止意外发生，兼顾通风与安全防护。

六、结语

基于 51 单片机的智能窗控制系统，通过 “多传感器环境感知 + 电机精准控制 + 安全防护” 的软硬件协同设计，实现了窗体的自动化、智能化调节，相比传统手动窗，具备环境适配性强、安全性高、操作便捷的优势，适配家庭、办公等多场景需求。设计中，双重防夹手与故障报警功能保障了使用安全，手动 / 自动双模式满足不同用户习惯，低功耗优化与备用电源设计提升了系统实用性与可靠性。
该设计的核心价值在于 “低成本与实用性”，采用通用元器件，总成本控制在 200 元以内，适合家庭与中小型办公场所改造；同时涵盖了传感器应用、电机控制、中断处理、低功耗设计等 51 单片机核心技术，是电子信息类专业学生综合实训的典型案例。未来可进一步融入人工智能算法，通过学习用户使用习惯与环境变化规律，实现个性化窗体调节方案，为智能建筑与智能家居提供基础控制单元。
