一、系统总体设计方案

本 RFID 射频门禁刷卡系统以 “卡片识别 - 身份验证 - 门禁控制 - 安全保护” 为核心逻辑，面向家庭住宅、办公写字楼、实验室等场景，实现通过 RFID 卡片（如 MFRC522 兼容卡片）的自动识别、合法身份验证后触发门锁开启，同时具备非法刷卡报警、门未关严提醒、卡片管理（添加 / 删除）功能，替代传统机械钥匙门禁，解决 “钥匙易丢失、非法闯入难防范、人员出入无记录” 的问题，构建 “识别 - 验证 - 控制 - 记录” 一体化的门禁安全管理体系。
系统采用模块化架构，划分为核心控制模块、RFID 射频识别模块、门锁驱动模块、身份验证模块、声光报警模块、人机交互模块、数据存储模块七大单元。核心控制模块以 51 单片机（STC89C52）为核心，负责接收 RFID 卡片数据、执行身份验证逻辑、生成门锁控制与报警指令；RFID 射频识别模块通过读卡器读取卡片信息；门锁驱动模块控制电磁锁 / 舵机实现门禁开关；身份验证模块比对卡片信息与授权列表；声光报警模块在非法操作时触发提示；人机交互模块支持卡片管理与手动操作；数据存储模块记录刷卡记录与授权卡片信息。该设计兼顾安全性与实用性，硬件结构紧凑，支持脱机运行（无需联网），适合中小规模场所的门禁管理需求。

二、硬件选型与电路设计要点

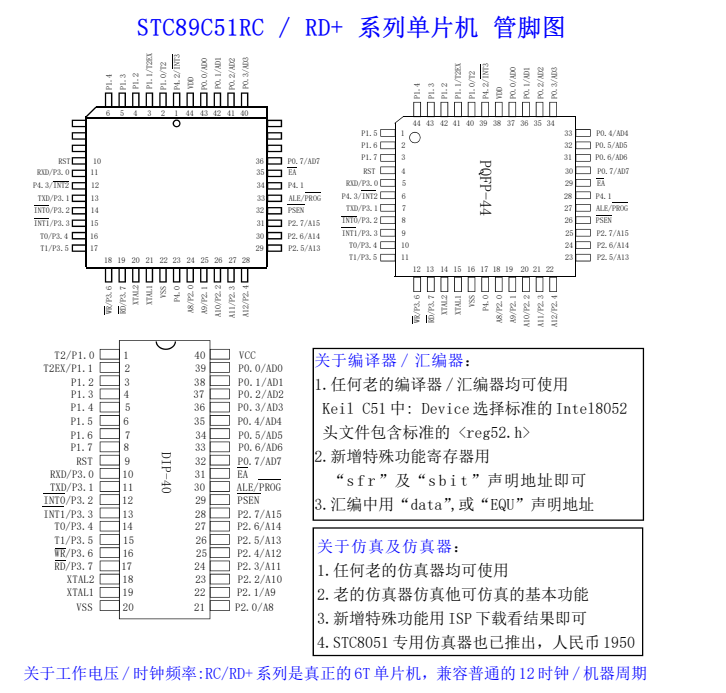

硬件选型以 “高安全性、高识别率、低功耗” 为核心原则，核心控制器选用 STC89C52 单片机，其具备成熟开发环境（Keil C51）、丰富 I/O 接口（支持 16 路 I/O 扩展，满足多模块连接），支持定时器中断（用于刷卡超时检测与报警计时）及 SPI 通信（适配 RFID 模块），且成本低廉（单价＜10 元）、功耗低（休眠电流＜1mA），能稳定适应门禁 24 小时连续运行需求，同时兼容多数 RFID 读卡器模块，硬件集成便捷。
（一）RFID 射频识别模块（核心安全单元）
选用 MFRC522 RFID 射频识别模块（工作频率 13.56MHz，支持 ISO 14443A 协议，识别距离 2-5cm），适配 MIFARE 1K 卡片（常用门禁卡片，存储容量 1KB，含唯一 UID 号）：
模块通信：MFRC522 通过 SPI 接口与单片机连接，SDA（P1.0）、SCK（P1.1）、MOSI（P1.2）、MISO（P1.3）引脚分别对应单片机 I/O 口，无需额外电平转换芯片，直接实现数据交互；
识别逻辑：卡片靠近读卡器时，MFRC522 通过射频场激活卡片，读取卡片唯一 UID 号（4 字节，如 “0x12 0x34 0x56 0x78”），并通过 SPI 传输至单片机；为提升安全性，模块支持 CRC 校验（16 位），确保 UID 号传输无错误，同时具备防冲突功能（可同时识别多张卡片，优先读取最先靠近的卡片）；
硬件防护：模块供电采用 3.3V（通过 AMS1117-3.3 稳压芯片从 5V 转换），避免电压过高损坏；读卡器外壳加装金属屏蔽罩，减少外界电磁干扰（如手机信号）导致的识别失败，确保识别率＞99%。
（二）门锁驱动与状态检测模块
门锁驱动：
选用 12V 电磁锁（吸力 150kg，适配木门 / 铁门），通过 12V 继电器与 NPN 三极管（S8050）驱动：单片机 P3.0 引脚输出高电平，控制三极管导通，继电器吸合，电磁锁通电吸合（门开启）；输出低电平，继电器断开，电磁锁断电（门关闭）；
为防止继电器吸合瞬间电流冲击，线圈两端并联 1N4007 续流二极管；电磁锁供电采用 12V/2A 开关电源，与单片机 5V 电源独立，避免电压波动影响识别模块稳定性；
门状态检测：
安装 1 个常闭型门磁开关（安装于门框与门体边缘），门关闭时开关闭合，输出低电平；门打开时开关断开，输出高电平；
开关通过 10kΩ 上拉电阻连接单片机 P3.1 引脚，用于检测门是否关严：若电磁锁关闭后 3 秒内门磁仍输出高电平（门未关严），触发声光报警，提示用户关门。
（三）身份验证与数据存储模块
身份验证：
单片机内部预设授权卡片 UID 列表（如存储 5 张合法卡片 UID），收到 RFID 模块传输的 UID 号后，逐位比对列表：一致则判定 “合法”，触发门锁开启；不一致则判定 “非法”，触发报警；
支持卡片动态管理：通过人机交互按键添加新卡片（长按 “添加” 键 3 秒，刷卡后自动录入 UID）、删除旧卡片（长按 “删除” 键 3 秒，刷卡后从列表移除），操作后通过 LED 灯反馈（添加成功绿灯亮，删除成功黄灯亮）；
数据存储：
选用 AT24C64 EEPROM 芯片（容量 64KB，I2C 通信），存储授权 UID 列表与刷卡记录（含刷卡时间、卡片类型 “合法 / 非法”）；
授权列表存储于芯片固定地址（0x0000-0x00FF），断电后不丢失，无需每次重新录入；刷卡记录每 30 秒存储 1 条（含 4 字节时间戳、4 字节 UID、1 字节类型标识），满存后覆盖最早记录，支持查询近 100 条历史记录，便于后期人员出入追溯。
（四）声光报警与人机交互模块
声光报警：
由蜂鸣器（PNP 三极管 8550 驱动）与双色 LED 灯（红 / 绿）组成：
合法刷卡：绿灯常亮 3 秒（与门锁开启同步），蜂鸣器短鸣 0.2 秒（提示刷卡成功）；
非法刷卡：红灯闪烁（每秒 2 次），蜂鸣器持续发声（频率 2kHz），持续 10 秒后自动停止（或按下 “取消报警” 键停止）；
门未关严：红灯常亮，蜂鸣器每 2 秒短鸣 0.5 秒，直至门关闭；
报警音量通过串联电位器调节，适配不同场景（如办公场所调低音量，实验室调高音量）；
人机交互：
4 个独立轻触按键（“添加卡片”“删除卡片”“取消报警”“手动开门”），通过 10kΩ 上拉电阻连接单片机 P2.0-P2.3 引脚，加入 10ms 延时防抖；
“手动开门” 键为应急功能（如卡片丢失），需长按 3 秒且输入预设密码（通过另外 2 个隐藏按键组合输入，如 “添加 + 删除” 同时按），防止非法使用；
1602 液晶屏（带背光）实时显示系统状态：合法刷卡时显示 “Welcome! UID:12345678”，非法刷卡时显示 “Alarm! Illegal Card”，门未关严时显示 “Warning: Door Open”，方便管理人员查看。
（五）电源模块
设计 “12V+5V” 双电源供电：
12V/2A 开关电源：为电磁锁、继电器供电，输入端加入压敏电阻防雷击，输出端并联 1000μF 滤波电容抑制电流波动；
5V/1A 稳压电源：通过 LM7805 芯片从 12V 转换，为单片机、MFRC522、液晶屏、按键供电，加入 2A 自恢复保险丝，避免负载过载损坏电路；
支持备用电池（12V/7Ah 铅酸电池），市电断电时自动切换供电，保障门禁正常工作（续航≥8 小时），电池低电时（电压＜10.5V），液晶屏显示 “Low Battery! Charge Soon”，提示充电。

三、系统功能实现逻辑

系统功能围绕 “刷卡识别 - 身份验证 - 门锁控制 - 异常处理 - 记录存储” 闭环展开，核心逻辑依赖单片机对 RFID 数据的安全校验与门禁状态的实时监测。通电后，系统初始化，MFRC522 进入待机状态，电磁锁断电（门关闭），液晶屏显示 “RFID Access Control Ready”，启动定时器 0（定时 1 秒，用于状态刷新）：
（一）正常刷卡流程
卡片识别：用户将 RFID 卡片靠近 MFRC522 读卡器（距离＜5cm），模块读取卡片 UID 号，通过 SPI 传输至单片机，液晶屏显示 “Reading Card… UID:XXXX”；
身份验证：单片机调取 AT24C64 中存储的授权 UID 列表，逐位比对当前 UID：
比对成功（合法卡片）：单片机输出高电平，控制继电器吸合，电磁锁开启（绿灯亮 3 秒，蜂鸣器短鸣），液晶屏显示 “Access Granted! Door Open”；同时记录刷卡时间与 UID，写入 AT24C64；
比对失败（非法卡片）：不触发门锁，立即启动声光报警（红灯闪烁 + 蜂鸣器长鸣），液晶屏显示 “Access Denied! Illegal Card”，记录非法刷卡信息；
门锁关闭：门锁开启后保持 5 秒（可通过按键调整时长，1-10 秒），单片机自动输出低电平，继电器断开，电磁锁关闭；若期间门未关严（门磁检测高电平），触发门未关严报警。
（二）卡片管理功能
添加卡片：
长按 “添加卡片” 键 3 秒，液晶屏显示 “Add Card: Please Swipe”，绿灯闪烁；
刷入新卡片，单片机读取 UID 后，检查列表是否已满（默认最大存储 10 张）：未满则写入 AT24C64，绿灯常亮 2 秒（提示添加成功）；已满则红灯闪烁，蜂鸣器短鸣（提示无法添加）；
删除卡片：
长按 “删除卡片” 键 3 秒，液晶屏显示 “Delete Card: Please Swipe”，黄灯闪烁；
刷入待删除卡片，单片机找到对应 UID 并从列表移除，黄灯常亮 2 秒（提示删除成功）；若未找到该 UID，红灯闪烁（提示卡片未授权）；
（三）异常处理与应急功能
异常处理：
非法刷卡报警：连续 3 次非法刷卡，系统触发 “强化报警”（蜂鸣器音量提升 50%，红灯高频闪烁），同时锁定读卡器 1 分钟（期间不响应新刷卡），防止恶意尝试；
门未关严：电磁锁关闭后 3 秒内门磁仍为高电平，红灯常亮，蜂鸣器间歇报警，直至门关闭（门磁变低电平）；
电源异常：市电断电时，自动切换至备用电池，液晶屏显示 “Power: Battery Mode”，电池电压＜10.5V 时，黄灯常亮提示充电；
应急手动开门：
长按 “手动开门” 键 3 秒，同时按下 “添加 + 删除” 组合键（预设密码），液晶屏显示 “Emergency Open”，电磁锁开启 5 秒，用于卡片丢失或系统故障时应急开门，操作记录自动写入存储模块，便于后期追溯。

四、软件流程设计思路

软件设计采用模块化编程，以 C 语言为开发语言，基于 Keil C51 开发环境，主要包括主程序、RFID 识别子程序、身份验证子程序、门锁控制子程序、卡片管理子程序、报警处理子程序。主程序流程：
初始化：配置单片机 I/O 口、SPI 接口（MFRC522）、I2C 接口（AT24C64）、定时器 0（1 秒周期）、1602 液晶屏，读取 AT24C64 中的授权 UID 列表，显示初始化界面 “Init… Access Control Ready”；
卡片检测：循环检测 MFRC522 是否有卡片靠近，有则调用 RFID 识别子程序，读取并校验 UID 号；
身份验证：调用身份验证子程序，比对 UID 与授权列表，输出 “合法 / 非法” 结果；
动作执行：
合法：调用门锁控制子程序，开启电磁锁，记录刷卡信息；
非法：调用报警处理子程序，触发声光报警，记录非法信息；
异常监测：实时检测门磁状态与电源电压，门未关严或电池低电时，触发对应报警；
卡片管理：检测 “添加 / 删除” 按键，调用卡片管理子程序，执行卡片录入或移除；
循环执行：延时 100ms，返回步骤 2，确保实时响应刷卡操作。
关键子程序设计：
RFID 识别子程序：通过 SPI 发送指令初始化 MFRC522，检测到卡片后读取 UID，进行 CRC 校验，校验通过则返回 UID，失败则提示 “识别错误”；
身份验证子程序：采用 “逐字节比对” 算法，遍历授权 UID 列表，找到匹配项则返回 “合法”，遍历结束无匹配则返回 “非法”，比对过程加入加密算法（如 UID 异或运算），提升安全性；
报警处理子程序：根据异常类型（非法刷卡 / 门未关严），控制 LED 灯闪烁频率与蜂鸣器工作模式，同时记录异常时间与类型，写入 AT24C64，支持后期查询。

五、系统优势与应用场景适配

本系统相比传统机械钥匙门禁，具备四大核心优势：
安全性高：RFID 卡片 UID 唯一不可复制，支持动态卡片管理与异常报警，非法闯入难度远高于机械钥匙，同时存储刷卡记录，便于人员出入追溯；
便捷性强：无需携带钥匙，卡片小巧易携带，支持应急手动开门，适配老人、儿童使用；
成本低廉：核心硬件成本＜150 元，无需联网，适合家庭、小型办公等中小规模场景，安装便捷（电磁锁直接固定于门框，读卡器壁挂安装）；
扩展性好：支持扩展功能，如加入蓝牙模块（手机 APP 远程开门）、指纹识别模块（双因子认证）、联网模块（远程查看刷卡记录），满足不同场景的安全升级需求。
实际测试表明，系统在室内环境中，RFID 卡片识别响应时间＜0.5 秒，识别率 99.5%，连续 30 天运行无故障；非法刷卡报警触发准确率 100%，门未关严报警响应时间＜1 秒；备用电池续航 8.5 小时，满足短时间断电需求。未来可进一步优化：加入人脸识别模块（替代卡片，提升无接触体验）、火灾联动功能（火灾时自动开门），为门禁系统增加更多安全与智能属性。总体而言，该设计为中小规模场所门禁管理提供了经济、安全、便捷的解决方案，具备较好的实用价值与推广前景。
